鲁科版（五四制）九年级物理上册 第12章 电压和电阻 单元测试卷（WORD版含解析）

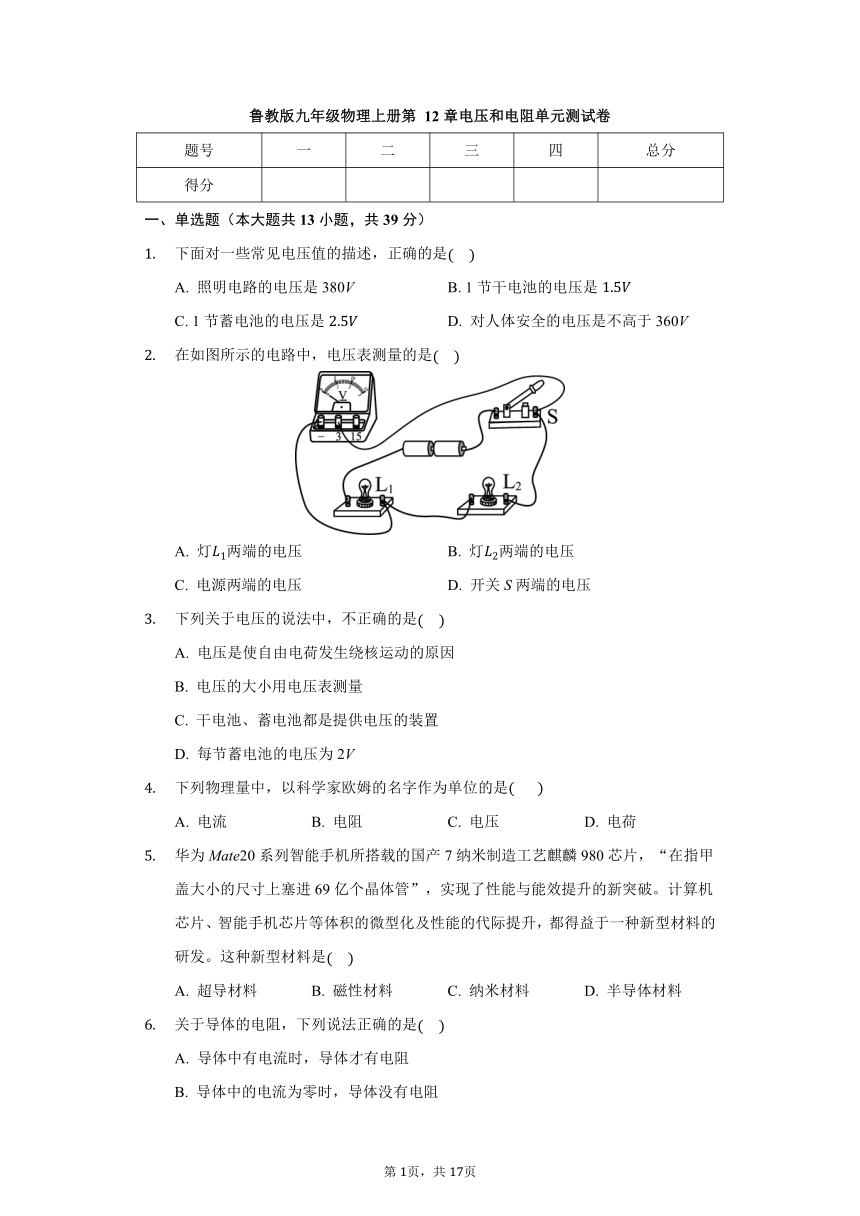

鲁教版九年级物理上册第
12章电压和电阻单元测试卷
题号
一
二
三
四
总分
得分
一、单选题（本大题共13小题，共39分）
下面对一些常见电压值的描述，正确的是
A.
照明电路的电压是380V
B.
1节干电池的电压是
C.
1节蓄电池的电压是
D.
对人体安全的电压是不高于360V
在如图所示的电路中，电压表测量的是
A.
灯两端的电压
B.
灯两端的电压
C.
电源两端的电压
D.
开关S两端的电压
下列关于电压的说法中，不正确的是
A.
电压是使自由电荷发生绕核运动的原因
B.
电压的大小用电压表测量
C.
干电池、蓄电池都是提供电压的装置
D.
每节蓄电池的电压为2V
下列物理量中，以科学家欧姆的名字作为单位的是?
?
A.
电流
B.
电阻
C.
电压
D.
电荷
华为Mate20系列智能手机所搭载的国产7纳米制造工艺麒麟980芯片，“在指甲盖大小的尺寸上塞进69亿个晶体管”，实现了性能与能效提升的新突破。计算机芯片、智能手机芯片等体积的微型化及性能的代际提升，都得益于一种新型材料的研发。这种新型材料是
A.
超导材料
B.
磁性材料
C.
纳米材料
D.
半导体材料
关于导体的电阻，下列说法正确的是
A.
导体中有电流时，导体才有电阻
B.
导体中的电流为零时，导体没有电阻
C.
通过导体的电流越小，表明导体对电流的阻碍作用越大
D.
导体的电阻越大，导体对电流的阻碍作用越大

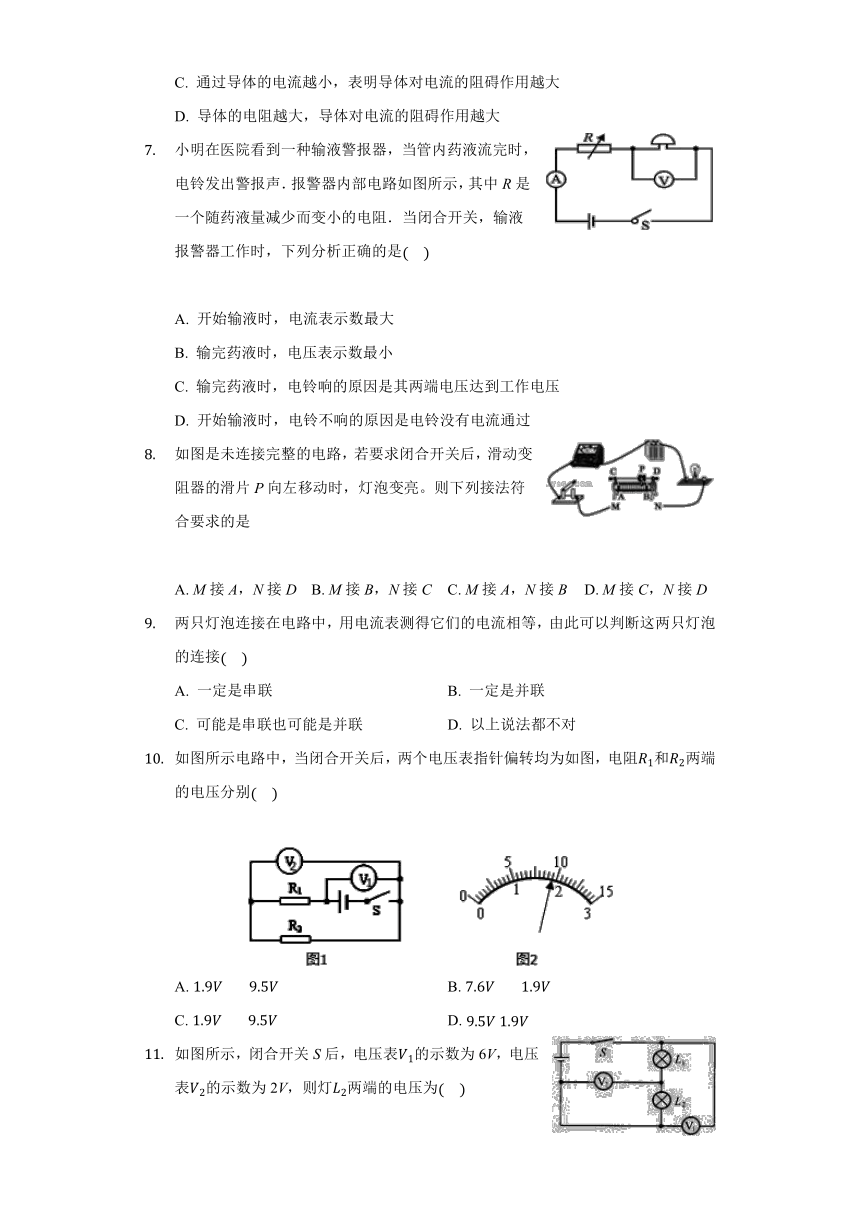

小明在医院看到一种输液警报器，当管内药液流完时，电铃发出警报声．报警器内部电路如图所示，其中R?是一个随药液量减少而变小的电阻．当闭合开关，输液报警器工作时，下列分析正确的是
A.
开始输液时，电流表示数最大
B.
输完药液时，电压表示数最小
C.
输完药液时，电铃响的原因是其两端电压达到工作电压
D.
开始输液时，电铃不响的原因是电铃没有电流通过
如图是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片P向左移动时，灯泡变亮。则下列接法符合要求的是
A.
M接A，N接D
B.
M接B，N接C
C.
M接A，N接B
D.
M接C，N接D
两只灯泡连接在电路中，用电流表测得它们的电流相等，由此可以判断这两只灯泡的连接
A.
一定是串联
B.
一定是并联
C.
可能是串联也可能是并联
D.
以上说法都不对
如图所示电路中，当闭合开关后，两个电压表指针偏转均为如图，电阻和两端的电压分别
A.
?????
B.
?????
C.
?????
D.
如图所示，闭合开关S后，电压表的示数为6V，电压表的示数为2V，则灯两端的电压为
A.
6V
B.
2V
C.
4V
D.
无法判断

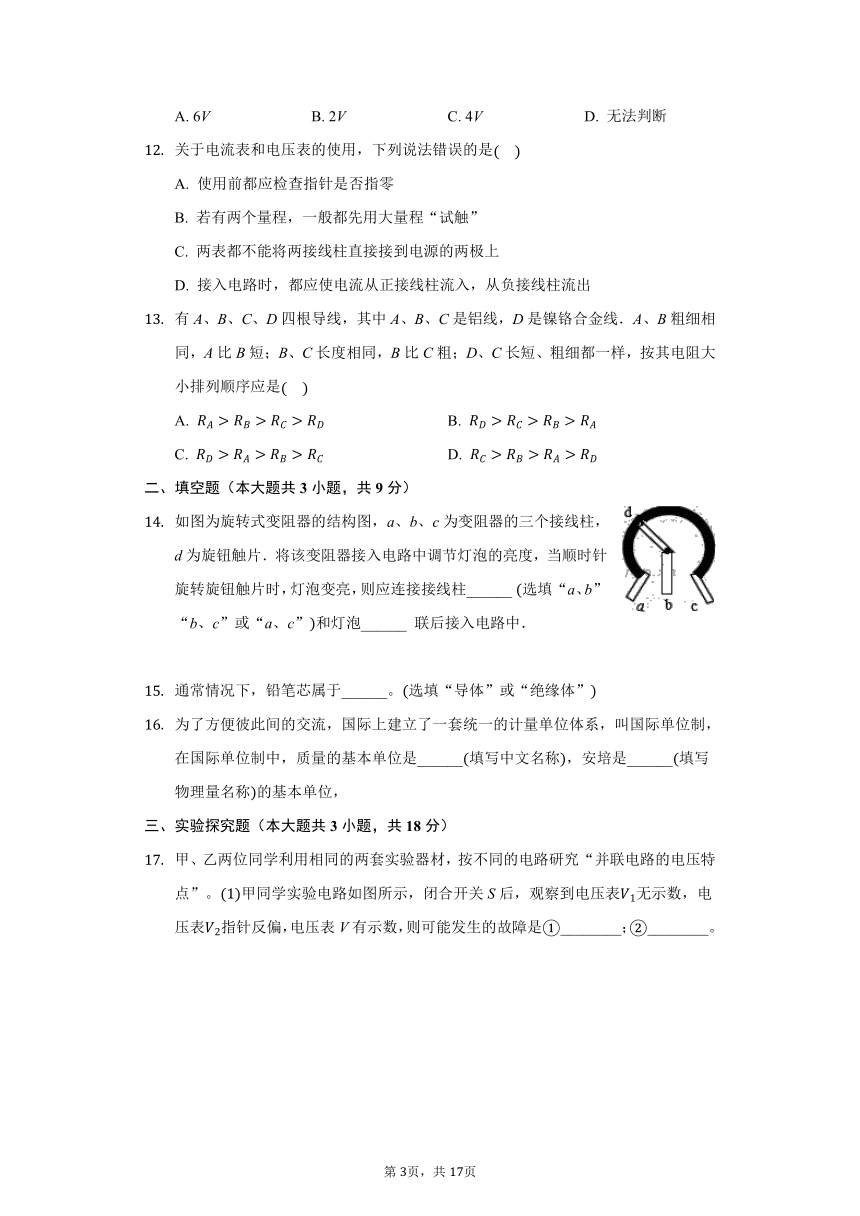

关于电流表和电压表的使用，下列说法错误的是
A.
使用前都应检查指针是否指零
B.
若有两个量程，一般都先用大量程“试触”
C.
两表都不能将两接线柱直接接到电源的两极上
D.
接入电路时，都应使电流从正接线柱流入，从负接线柱流出
有A、B、C、D四根导线，其中A、B、C是铝线，D是镍铬合金线．A、B粗细相同，A比B短；B、C长度相同，B比C粗；D、C长短、粗细都一样，按其电阻大小排列顺序应是
A.
B.
C.
D.
二、填空题（本大题共3小题，共9分）
如图为旋转式变阻器的结构图，a、b、c为变阻器的三个接线柱，d为旋钮触片．将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯泡变亮，则应连接接线柱______
选填“a、b”、“b、c”或“a、c”和灯泡______
联后接入电路中．
通常情况下，铅笔芯属于______。选填“导体”或“绝缘体”
为了方便彼此间的交流，国际上建立了一套统一的计量单位体系，叫国际单位制，在国际单位制中，质量的基本单位是______填写中文名称，安培是______填写物理量名称的基本单位，
三、实验探究题（本大题共3小题，共18分）

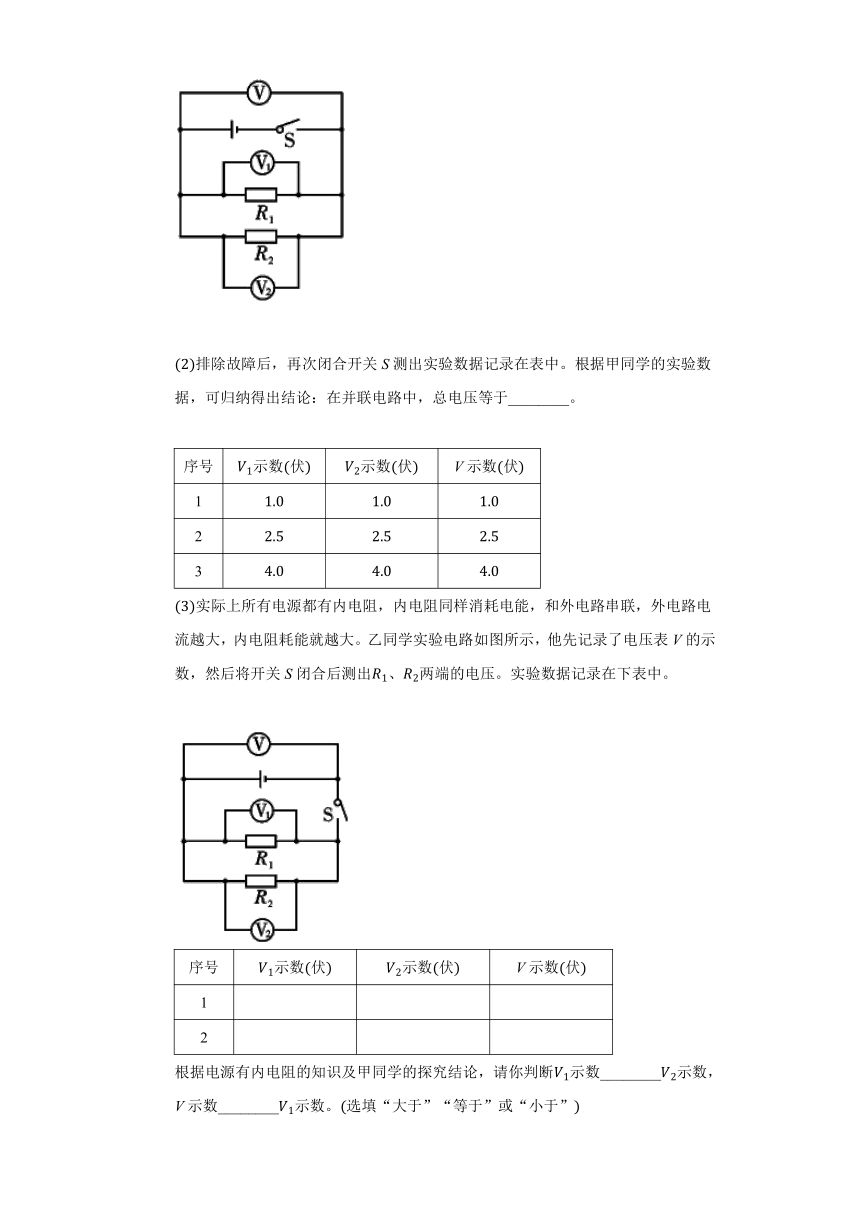

甲、乙两位同学利用相同的两套实验器材，按不同的电路研究“并联电路的电压特点”。甲同学实验电路如图所示，闭合开关S后，观察到电压表无示数，电压表指针反偏，电压表V有示数，则可能发生的故障是________；________。
排除故障后，再次闭合开关S测出实验数据记录在表中。根据甲同学的实验数据，可归纳得出结论：在并联电路中，总电压等于________。
序号
示数伏
示数伏
V示数伏
1
2
3
实际上所有电源都有内电阻，内电阻同样消耗电能，和外电路串联，外电路电流越大，内电阻耗能就越大。乙同学实验电路如图所示，他先记录了电压表V的示数，然后将开关S闭合后测出、两端的电压。实验数据记录在下表中。
序号
示数伏
示数伏
V示数伏
1
2
根据电源有内电阻的知识及甲同学的探究结论，请你判断示数________示数，V示数________示数。选填“大于”“等于”或“小于”

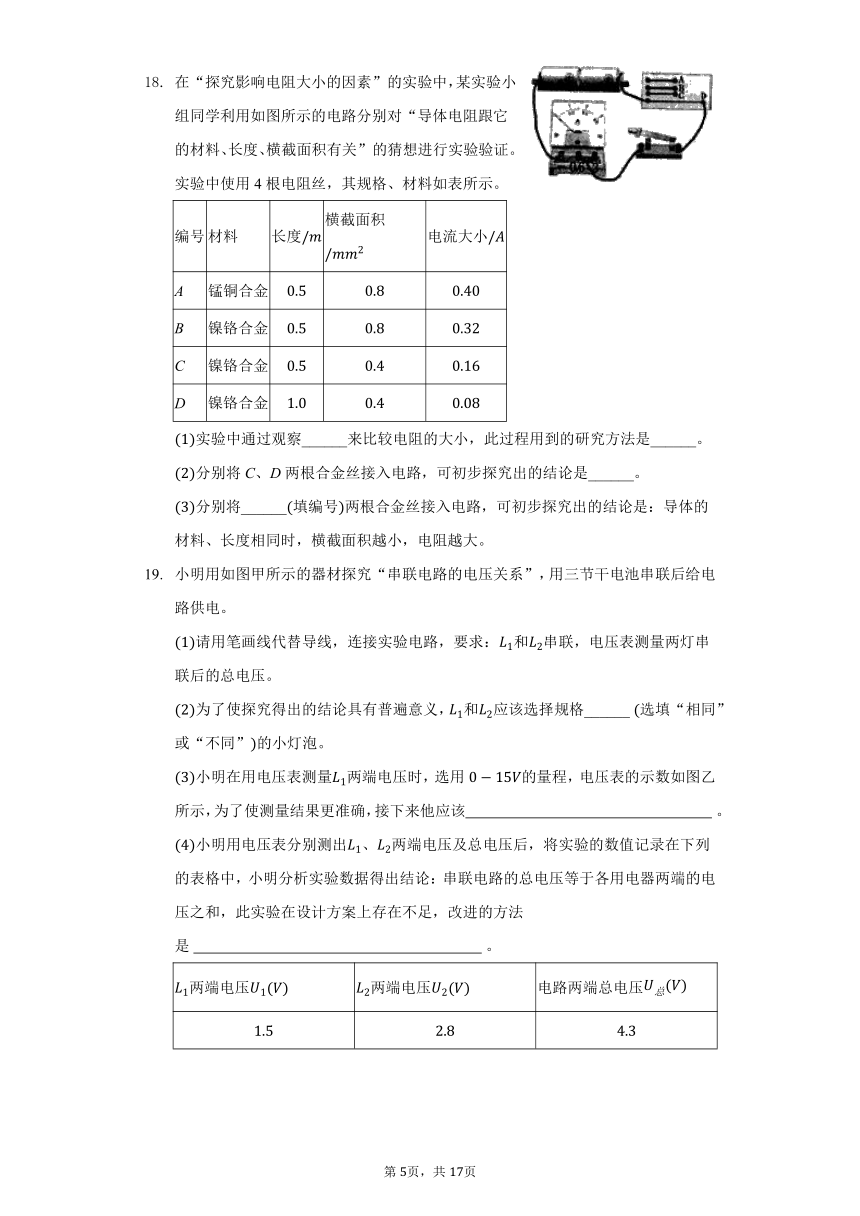

在“探究影响电阻大小的因素”的实验中，某实验小组同学利用如图所示的电路分别对“导体电阻跟它的材料、长度、横截面积有关”的猜想进行实验验证。实验中使用4根电阻丝，其规格、材料如表所示。
编号
材料
长度
横截面积
电流大小
A
锰铜合金
B
镍铬合金
C
镍铬合金
D
镍铬合金
实验中通过观察______来比较电阻的大小，此过程用到的研究方法是______。
分别将C、D两根合金丝接入电路，可初步探究出的结论是______。
分别将______填编号两根合金丝接入电路，可初步探究出的结论是：导体的材料、长度相同时，横截面积越小，电阻越大。
小明用如图甲所示的器材探究“串联电路的电压关系”，用三节干电池串联后给电路供电。
请用笔画线代替导线，连接实验电路，要求：和串联，电压表测量两灯串联后的总电压。
为了使探究得出的结论具有普遍意义，和应该选择规格______
选填“相同”或“不同”的小灯泡。
小明在用电压表测量两端电压时，选用的量程，电压表的示数如图乙所示，为了使测量结果更准确，接下来他应该?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
???。
小明用电压表分别测出、两端电压及总电压后，将实验的数值记录在下列的表格中，小明分析实验数据得出结论：串联电路的总电压等于各用电器两端的电压之和，此实验在设计方案上存在不足，改进的方法是??
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
?
??。
两端电压
两端电压
电路两端总电压
四、计算题（本大题共2小题，共14分）
如图，按要求设计电路并按电路连接实物图：要求、并联，电流表测的电流，电流表测干路的电流，S为干路开关已知通过电源的电流不到．
在如图所示的电路中，闭合开关S后，电流表、分别为和，电压表的示数为求：
通过灯、中的电流和；
电源电压U．
答案和解析
1.【答案】B
【解析】解：
A、家庭照明电路的电压为220V，故A错；
B、一节干电池的电压为，故B正确；
C、一节蓄电池的电压为2V，故C错；
D、对人体安全电压不高于36V，故D错。
故选：B。
根据对常用电源电压及人体安全电压的了解答题。
本题考查了日常生活中常见电源的电压值及人体的安全电压，是一道基础题，应记住。
2.【答案】B
【解析】
【分析】
本题考查电压表的使用规则要求，电压表要与被测电路并联。
记住电压表与被测电路相并联，图中并联在哪个用电器两端，不一定离这个用电器很近，读图时要仔细识别。
【解答】
本题中电压表画在左上角，好像是在电池的两端，离很远，其实电压表是并联在的两端的，测的是两端的电压。
故选B。
3.【答案】A
【解析】解：A、电压的作用是使电路形成电流；即电压是使自由电荷发生定向移动，形成电流的原因；故A错误，符合题意；
B、电压的大小用电压表测量；故B正确，不符合题意；
C、干电池、蓄电池等电源都是提供电压的装置；故C正确，不符合题意；
D、每个蓄电池的电压是2V；故D正确，不符合题意；
故选A．
电压是使电路形成电流的原因；
电源干电池、蓄电池如是给电路提供电压的装置；
电压表是测量电压的仪表；
一节铅蓄电池的电压是2V．
把握电流与电压间的关系和电源的作用是解答此题的关键；另外还要记住一些常见的电压值．
4.【答案】B
【解析】
【分析】
物理上各个物理量都有自己的单位，不要将各物理量单位相混淆。
电压、电流、电阻、电功的单位都是为了纪念科学家对物理学做的贡献，而以他们的名字来命名的。
【解答】
电流、电压、电荷的单位分别是安培、伏特、库仑，故A、C、D不符合题意；
电阻的单位是欧姆，B符合题意。
故选B。
5.【答案】C
【解析】解：由“在指甲盖大小的尺寸上塞进69亿个晶体管”知，这些零件所占空间体积极小，空间尺度在纳米级，所以属于纳米材料。
故选：C。
纳米材料是指在三维空间中至少有一维处于尺寸或由它们作为基本单元构成，这大约相当于个原子紧密排列在一起的尺度。
此题考查了纳米材料的应用，解题过程中既能感受到科技的神奇，也为我国科学技术的发展感到自豪。
6.【答案】D
【解析】
【分析】
电阻是导体对电流的阻碍作用，是导体本身的一种性质；在不考虑温度的情况下，其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，据此分析判断。
电阻是导体本身的属性，导体的电阻大小决定于导体的长度、横截面积和材料。
【解答】
电阻是导体对电流的阻碍作用，是导体本身的一种特性；其大小与导体的材料、长度、横截面积有关，而与导体两端的电压、通过的电流无关，电流小也可能是电压小，故A、B、C错误；?
导体的电阻越大，表示它对电流的阻碍作用越大，故D正确。
故选D。
7.【答案】C
【解析】解：由电路图可知，可变电阻R与电铃串联，电压表并联在电铃两端，电流表测电路中的电流．
由R的阻值随药液量减少而变小可知，开始输液时，R的阻值最大，电路中的总电阻最大，由可知，电路中的电流最小，即电流表的示数最小，故A错误；
开始输液时，电路中的电流最小，电铃不响，并不是因为没有电流通过电铃，而是因为电流较小造成的，故D错误；
由R的阻值随药液量减少而变小可知，输完药液时，R的阻值最小，由串联电路中电阻越小分得的电压越小可知，此时R两端的电压最小，则电铃两端的电压最大，即电压表示数最大，电铃响的原因是其两端电压达到工作电压，故B错误，C正确．
故选C．
由电路图可知，可变电阻与电铃串联，电压表并联在电铃两端，电流表测电路中的电流，由R的阻值随药液量减少而变小，开始输液时R的阻值最大，输完药液时R的阻值最小，然后结合串联电路的特点和欧姆定律进行解答。
8.【答案】A
【解析】
【分析】
本题考查了电路的动态分析、滑动变阻器的接法，能正确使用滑动变阻器是解题的关键。
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小；根据滑动变阻器的滑片P的移动方向判定其接法。
【解答】
灯泡变亮，表明通过灯泡的电流变大，即电路中的电阻减小，故滑动变阻器的滑片P向左移动时，其接入的电阻是减小的，则滑片左侧的电阻丝应接入电路即一定要接A接线柱，滑动变阻器采用“一上一下”的接法，故M接A，N接D或C；
故A符合题意，BCD不符合题意。
故选A。
9.【答案】C
【解析】解：两只灯泡串联时，用电流表测得通过这两只灯泡的电流相等；
两只灯泡并联时，如果它们的规格相同，通过这两只灯泡的电流也会相等．
因此这两只灯泡可能是串联，也可能是并联．
故选C．
串联电路：电流只有一条路径，各用电器相互影响，通过各用电器的电流处处相等；
并联电路：电流有多条路径，各用电器互不影响，干路电流等于各支路电流的和．
在探究并联电路电流规律时，一定要换用不同规格的灯泡多做几次实验，以免得出错误结论．
10.【答案】B
【解析】
【分析】
本题考查了求电阻两端的电压，分清电路结构、明确电路元件的连接方式确定电压表的量程是本题的难点、也是本题的解题关键。
分析电路结构，明确各电路元件的连接方式，根据电压表所测电路确定两电压表的量程；?
确定电压表量程、最小分度值，读出电压表的示数，由串联电路特点求出两电阻两端的电压。?
【解答】
由电路图知，两电阻与串联，电压表测电源电压，电压表测电阻两端的电压；由串联电路的电压特点可知，电压表示数大于电压表示数，而图中两个电压表指针偏转角度相同，则电压表量程是，电压表量程是；
电压表量程是，分度值是，电压表示数为；电压表量程是，分度值是，电压表示数是，即电阻两端的电压，由串联电路特点知，电阻两端的电压，故ACD错误，B正确。
故选B。
11.【答案】B
【解析】
【分析】
首先由电路分析画出等效电路图，则可知两灯的连接方式及电压表测量哪一部分的电压，则可判知结果。
【解答】
等效电路如图所示，
则可知两电灯串联，测量两灯上的总电压，而测量的为两端的电压，故L两端的电压为2V。
故选B。
12.【答案】C
【解析】解：A、说法正确，使用前应校零；
B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；
C、说法错误，电压表可以直接接在电源两端测量电源电压；
D、说法正确，都应使电流从正接线柱流入，从负接线柱流出．
故选：C．
根据电压表和电流表的使用方法分析各个选项．
本题考查了电压表的使用规则：
电压表要并联在电路中；
电流要从““接线柱流入，从““接线柱流出否则指针反转．
被测电压不要超过电流表的量程可以采用试触的方法来看是否超过量程．
电流表的使用规则：
电流表要串联在电路中；
电流要从““接线柱流入，从““接线柱流出否则指针反转．
被测电流不要超过电流表的量程可以采用试触的方法来看是否超过量程．
绝对不允许不经过用电器而把电流表连到电源的两极上电流表内阻很小，相当于一根导线．若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线．
电流表读数：
看清量程；
看清分度值一般而言，量程分度值为，为；
看清表针停留位置一定从正面观察．
使用前的准备：
校零，用平口改锥调整校零按钮；
选用量程用经验估计或采用试触法．
13.【答案】B
【解析】解：A、B的材料、粗细相同，A比B短，则；
B、C的材料、长度相同，B比C粗，则；
D、C长短、粗细都一样，D是镍铬合金线，C是铝线，所以．
综上所述：其电阻大小排列顺序：．
故选B．
电阻大小的影响因素：材料、长度和横截面积．铝线的电阻率小于镍铬合金线的电阻率；同种材料制成的导线，长度越长、横截面积越小，导体的电阻越大．注意控制变量法的应用．
此题主要考查的是学生对电阻大小影响因素的理解和掌握，注意控制变量法在题目中的应用．
14.【答案】b、c；串
【解析】
【分析】
滑动变阻器与灯泡串联，顺时针旋转旋片可以使灯泡亮度增加，则电流变大，电阻变小，连入电路的部分应该是b、c段．
【解答】
解：顺时针旋转旋片时，灯泡变亮，原因是电流变大，电源电压不变，根据欧姆定律可知：电路中电阻变小，则应连接接线柱b、c与灯泡串联后接入电路．
故答案为：b、C；串．
15.【答案】导体
【解析】
【分析】
常见的导体包括：各种金属、人体、大地、石墨、酸碱盐的水溶液等；
常见的绝缘体包括：陶瓷、橡胶、塑料、干木、玻璃等。
本题考查学生对导体和绝缘体的识别，比较简单。在辨别和记忆导体、绝缘体时，要多联系实际生活，做到物理和生活相结合。
【解答】
解：铅笔芯的主要成份是石墨，石墨属于导体，因此铅笔芯是导体。
故答案为：导体。
16.【答案】kg?
电流
【解析】解：在国际单位制中，质量的基本单位是kg；安培是电流的国际单位。
故答案为：kg；电流。
质量的国际单位是千克，符号为kg；电流的国际单位是安培。
物理学中各个物理量都有自己的符号和国际单位，不要将各符号和各单位相互混淆。
17.【答案】连接的导线接触不良；的正负接线柱接反?
各支路两端电压?
等于?
大于
【解析】
【分析】
电压表有示数说明与电源能够构成通路；电压表指针反转说明正负接线柱接反；
并联电路中，总电压与各支路电压相等；
并联电路中各支路电压相等；电源有内电阻，则总电压偏大。
本题考查并联电路电压特点，在数值电路电压特点的基础上，仔细分析即可。
【解答】
有示数，说明电源没有问题，无示数，则连接导线接触不良。电压表指针反偏，为正负接线柱接反；
观察表中数据，可知，在并联电路中，总电压等于各支路两端的电压；乙同学实验电路图，电键断开时，电压表V测量电源电压，电键闭合时，电压表和测量的是并联部分的电压。因为电源有内阻，并联部分电压小于电源电压，根据并联电路电压特点，示数等于示数。
故答案为：连接的导线接触不良；的正负接线柱接反；
各支路两端电压；?
等于；大于。
18.【答案】电流表的示数大小；转换法；
导体的材料、横截面积相同时，长度越长，电阻越大；
、C。
【解析】
【分析】
电阻的大小可以通过电流的大小来转换比较，结合给出的实验器材，可以利用电流表的示数来比较。
电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积。因此要研究电阻的大小与每一个因素的具体关系时，要用到控制变量法。即研究电阻的大小与哪个因素有关，就要让这个因素变化，其余的因素都相同，去做实验。根据这个思路可以解决此题。
本题考查了导体电阻的决定因素，解题时注意控制变量法的应用，分析实验数据，根据导体条件的不同及对应的实验数据的不同得出结论，是正确解题的前提与关键。
【解答】
解：
在该实验中，电阻的大小是通过电流的大小来体现的，电流越小说明电阻越大。这种方法是转换法。
由表中数据可知，将C、D两根合金丝接入电路，C、D合金线的材料、横截面积相同，而长度不同，并且D合金丝的长度大于C的长度，发现接入D合金丝时，电流表的示数比接入C合金丝时更小，说明D合金丝的电阻比C合金丝的电阻大，由此初步得出结论：导体的材料、横截面积相同时，长度越长，电阻越大；
由表中数据可知，将B、C两根合金丝接入电路，B、C合金线的材料、长度相同，而横截面积不同，并且C合金丝的横截面积小于B的横截面积，发现接入C合金丝时，电流表的示数比接入B合金丝时更小，说明C合金丝的电阻比B合金丝的电阻大，由此初步得出结论：导体的材料、长度相同时，横截面积越小，电阻越大；
故答案为：电流表的示数大小；转换法；
导体的材料、横截面积相同时，长度越长，电阻越大；
、C。
19.【答案】
不同
断开开关，电压表改换成小量程
更换规格不同的灯泡进行多次实验
【解析】
【分析】
根据题意将开关和两灯逐个顺次连接即成串联，电压表测两灯总电压，应将电压表与两灯并联；
为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
根据电压表所选量程可确定其分度值，然后即可读数；根据电压表所示信息，可以确定选择量程过大了，接下来应该，断开开关，换用小量程；
只进行了一次实验就得出结论，不具有普遍性；为了使实验结论具有普遍性，应进行多次测量。
该题考查学生对于“探究串联电路的电压关系”实验的理解和掌握，注意在连接电路前应把开关断开，电流表要选择合适的量程，连接好电路一定要仔细检查无误后才能闭合开关进行实验。
【解答】
由题和串联，根据电流流向，由电源正极开关电源负极，依次连接即成串联，电压表测两灯总电压，将电压表并联在两灯的两端，电源由三节干电池组成，即电源电压，所以电压表使用量程。如图所示：
；
为了使探究得出的结论具有普遍意义，应该选取不同的小灯泡进行实验；
由图可知，电压表所选量程为，分度值为，由指针位置可得，电压表示数为，
根据图乙电压表所示情况可知，电压表指针偏转角度太小，误差过大，所以接下来需要断开开关，换用较小量程重新做实验；
本实验只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确结论，故应更换规格不同的灯泡进行多次实验。
故答案为：如上图；不同；断开开关，电压表改换成小量程；更换规格不同的灯泡进行多次实验。
20.【答案】解：由于通过电源的电流不到，因此电流表量程都选择；
从电源正极出发，经过电流表后分支，一路经过电流表和灯泡，另一路经过灯泡，然后两路共同经过开关回到电源负极，实物图如图所示；
【解析】此题主要考查了电路设计与实物电路的连接，在设计电路图时注意串联电路和并联电路的概念。在按照电路图连接实物电路时，可以从电源的一个极出发，注意各元件的连接次序也要与电路图相同。同时注意电流表的使用规则。
21.【答案】解：由电路图知：灯泡与并联，电流表测流过灯的电流，电流表测干路电流，电压表测灯与的并联电压，即电源电压；
电流表的示数，就是流过灯的电流，由题意知，
由并联电路的特点知，流过灯的电流；
电压表的示数就是灯两端的电压，也是电源电压，由题意知：
灯两端的电压，电源电压，
答：灯、中的电流分别是，；
电源电压是。
【解析】本题考查了电路结构分析、并联电路的特点，分析清楚电路结构是解题的关键；熟练掌握并联电路的特点是正确解题的基础。
分析电路图，确定各电路元件的连接方式，然后根据并联电路的电流规律，求出流过灯与的电流；
分析电路图，确定各电路元件的连接方式，根据题意求出灯两端的电压及电源电压。
