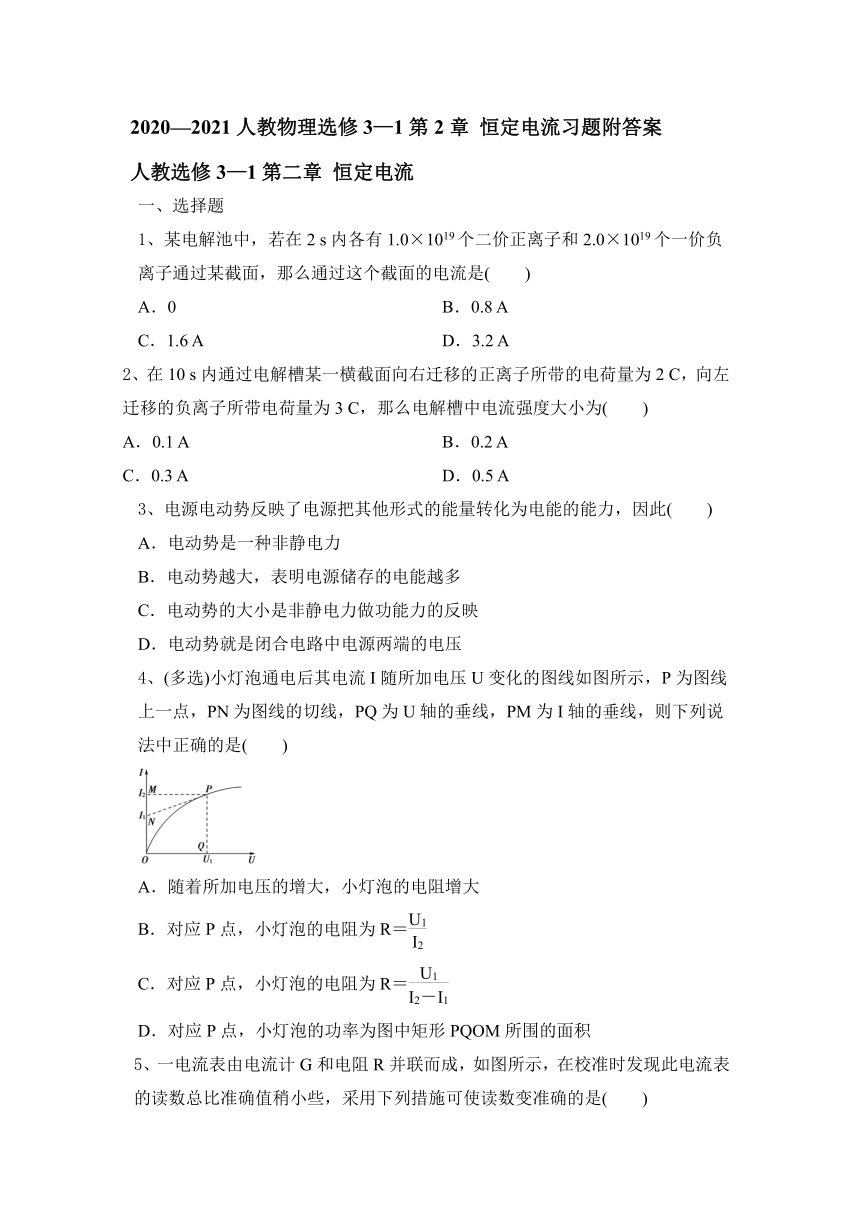

2020—2021人教物理选修3—1第2章
恒定电流习题附答案
人教选修3—1第二章
恒定电流
一、选择题
1、某电解池中，若在2
s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是( )
A．0
B．0.8
A
C．1.6
A
D．3.2
A
2、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
3、电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
5、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )
A．在R上串联一比R小得多的电阻
B．在R上串联一比R大得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
6、两盏额定功率相同的灯泡A和B，其额定电压UA>UB，则下列说法正确的是( )
A．两灯正常发光时，灯泡的电流强度IA>IB
B．两灯电阻RAC．将两灯串联后接入电路中发光时，则灯泡的功率PAD．将两灯并联后接入电路中发光时，则灯泡的功率PA′7、一段长为L、电阻为R的均匀电阻丝，把它拉成3L长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )
A．3R
B．R
C．
D．
8、铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，每个电子的电荷量为e，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动速率为( )
A．光速c
B．
C．
D．
9、以下说法中正确的是( )
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
10、关于电流和电阻，下列说法中正确的是( )
A．电流的方向与导体中电荷的定向移动方向相同
B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大
C．由R＝可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比
D．对给定的导体，比值是个定值，反映了导体本身的性质
11、有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为( )
A．R
B．
C．4R
D．
12、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍。换用甲表头和换用乙表头后，刻度盘的中值电阻分别为( )
A．100
Ω、100
Ω
B．200
Ω、100
Ω
C.50
Ω、100
Ω
D．100
Ω、200
Ω
二、非选择题
1、思考判断(正确的打“√”，错误的打“×”)
(1)恒定电场与静电场基本性质相同，两者没有区别。
(
)
(2)电源的作用就是将其他形式的能转化为电能。
(
)
(3)电流既有大小，又有方向，是矢量。
(
)
(4)电流越大，单位时间内通过导体横截面的电荷量就越多。
(
)
(5)导体中的电流，实际是正电荷的定向移动形成的。
(
)
2、把一量程为6
mA、内阻为100
Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源(E＝3
V，内阻不计)
B．变阻器(0～100
Ω)
C．变阻器(0～500
Ω)
D．红表笔
E．黑表笔
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。(均选填“N”或“M”)
(3)电流表2
mA刻度处换成电阻刻度，其表示电阻值为________Ω。
2020—2021人教物理选修3—1第2章
恒定电流习题附答案
人教选修3—1第二章
恒定电流
一、选择题
1、某电解池中，若在2
s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是( )
A．0
B．0.8
A
C．1.6
A
D．3.2
A

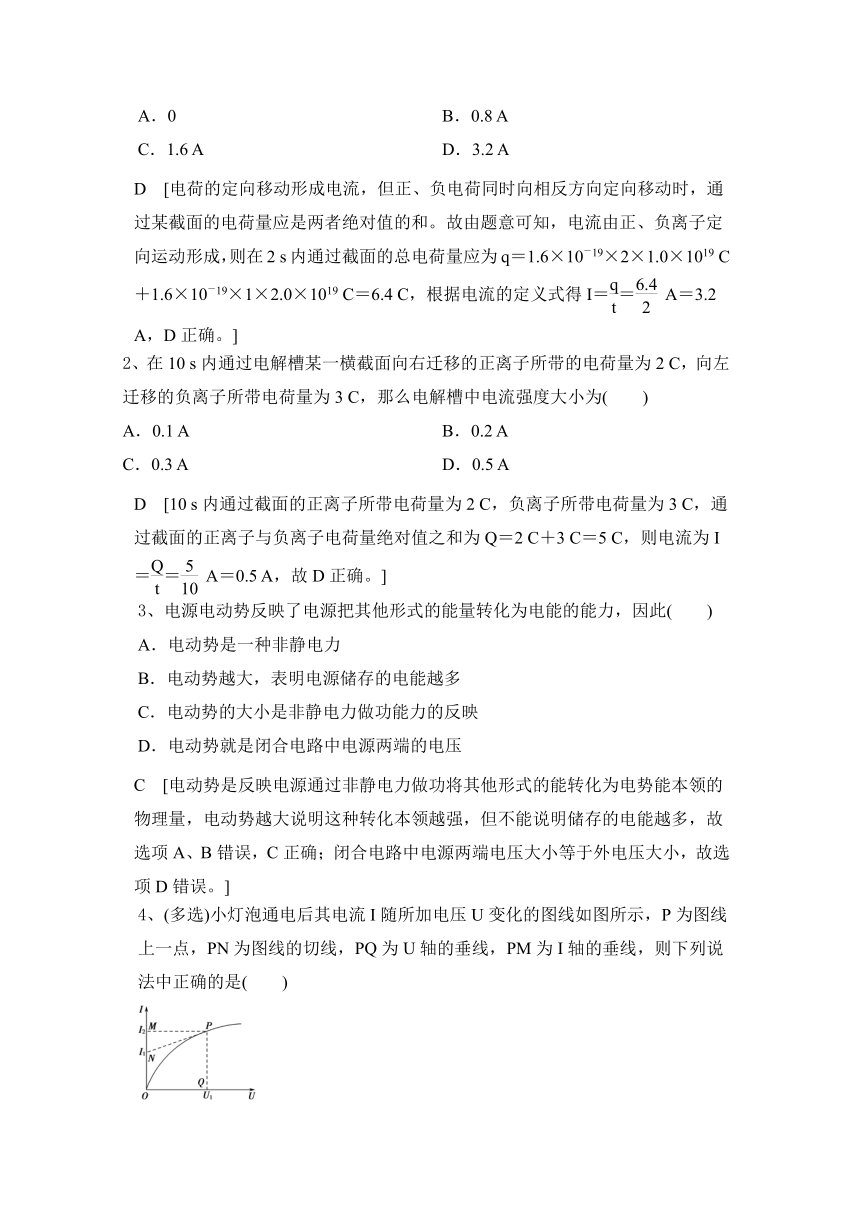

D [电荷的定向移动形成电流，但正、负电荷同时向相反方向定向移动时，通过某截面的电荷量应是两者绝对值的和。故由题意可知，电流由正、负离子定向运动形成，则在2
s内通过截面的总电荷量应为q＝1.6×10－19×2×1.0×1019
C＋1.6×10－19×1×2.0×1019
C＝6.4
C，根据电流的定义式得I＝＝
A＝3.2
A，D正确。]
2、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
D [10
s内通过截面的正离子所带电荷量为2
C，负离子所带电荷量为3
C，通过截面的正离子与负离子电荷量绝对值之和为Q＝2
C＋3
C＝5
C，则电流为I＝＝
A＝0.5
A，故D正确。]
3、电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
C [电动势是反映电源通过非静电力做功将其他形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A、B错误，C正确；闭合电路中电源两端电压大小等于外电压大小，故选项D错误。]
4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
ABD [由图象可知，U越大，I?U图线的斜率越小，表示小灯泡的电阻越大，即A正确。R＝中的U、I与小灯泡所处状态下的电压与电流相对应，即B对，C错。对应P点，功率P＝U1I2，与图中PQOM所围面积相等，故D正确。]

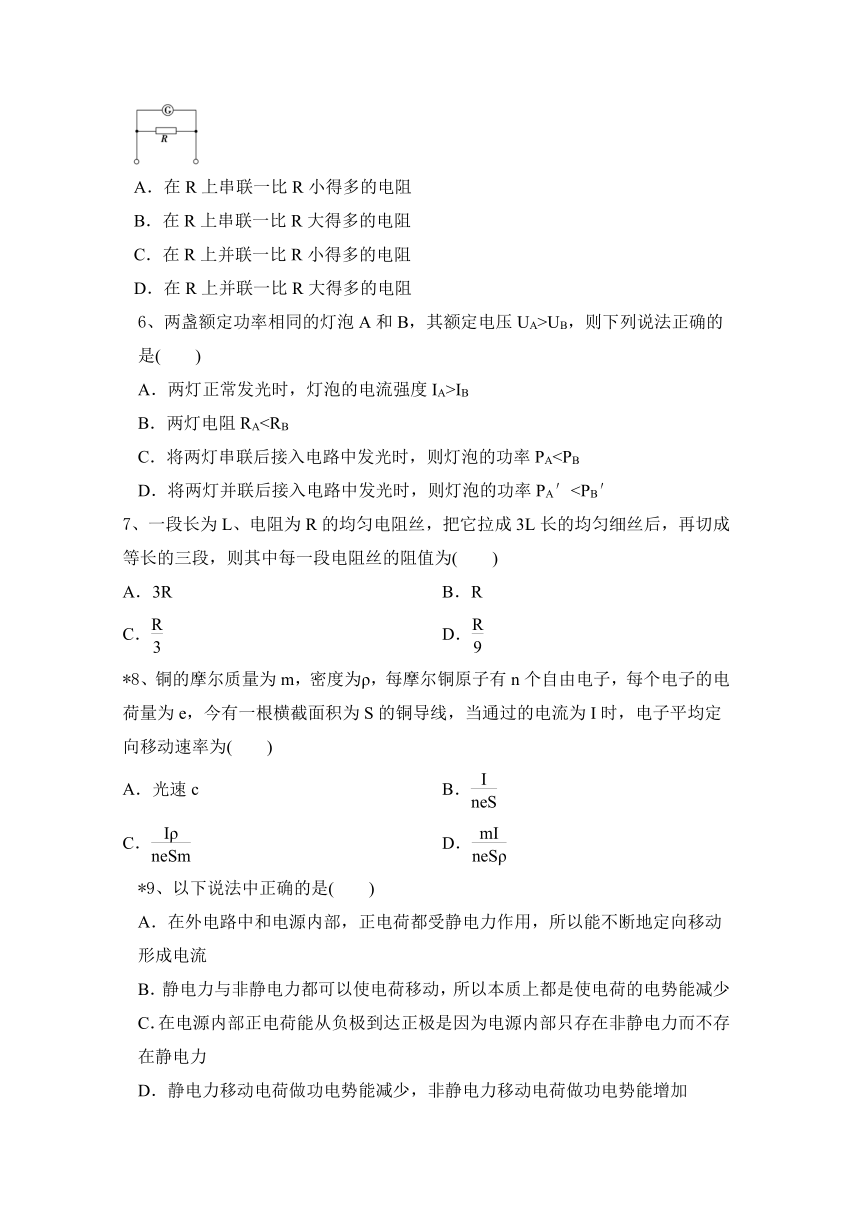

5、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )
A．在R上串联一比R小得多的电阻
B．在R上串联一比R大得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
A [读数总比准确值偏小，说明流过表头的电流偏小，并联电阻稍小了些，要使电流表读数准确，应使并联电阻稍大些，故要在R上串联一个很小的电阻，A正确。]
6、两盏额定功率相同的灯泡A和B，其额定电压UA>UB，则下列说法正确的是( )
A．两灯正常发光时，灯泡的电流强度IA>IB
B．两灯电阻RAC．将两灯串联后接入电路中发光时，则灯泡的功率PAD．将两灯并联后接入电路中发光时，则灯泡的功率PA′D [由P＝可知RA>RB，由P＝UI可知额定电流IAPB；两灯并联后，由并联电路的功率分配关系可知P∝，所以PA′7、一段长为L、电阻为R的均匀电阻丝，把它拉成3L长的均匀细丝后，再切成等长的三段，则其中每一段电阻丝的阻值为( )
A．3R
B．R
C．
D．
A [电阻丝体积一定，即LS＝3L·S′，则S′＝，由电阻定律得R＝ρ，R′＝＝3R，即每一段电阻丝的阻值为3R，选项A正确。]
8、铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，每个电子的电荷量为e，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动速率为( )
A．光速c
B．
C．
D．
D [假设电子定向移动的速率为v，那么在t时间内通过导体横截面的自由电子数相当于在体积vtS中的自由电子数，而体积为vtS的铜的质量为vtSρ，摩尔数为，所以电荷量q＝，I＝＝，于是得：v＝。]
9、以下说法中正确的是( )
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
D [在电源内部，电荷受到的非静电力大于静电力，非静电力将正电荷从电源负极运送到正极，并将其他形式的能转化为电势能；在电源外部，正电荷受静电力作用从电源正极移动到负极，并将电势能转化为其他形式的能，A、B、C错误，D正确。]

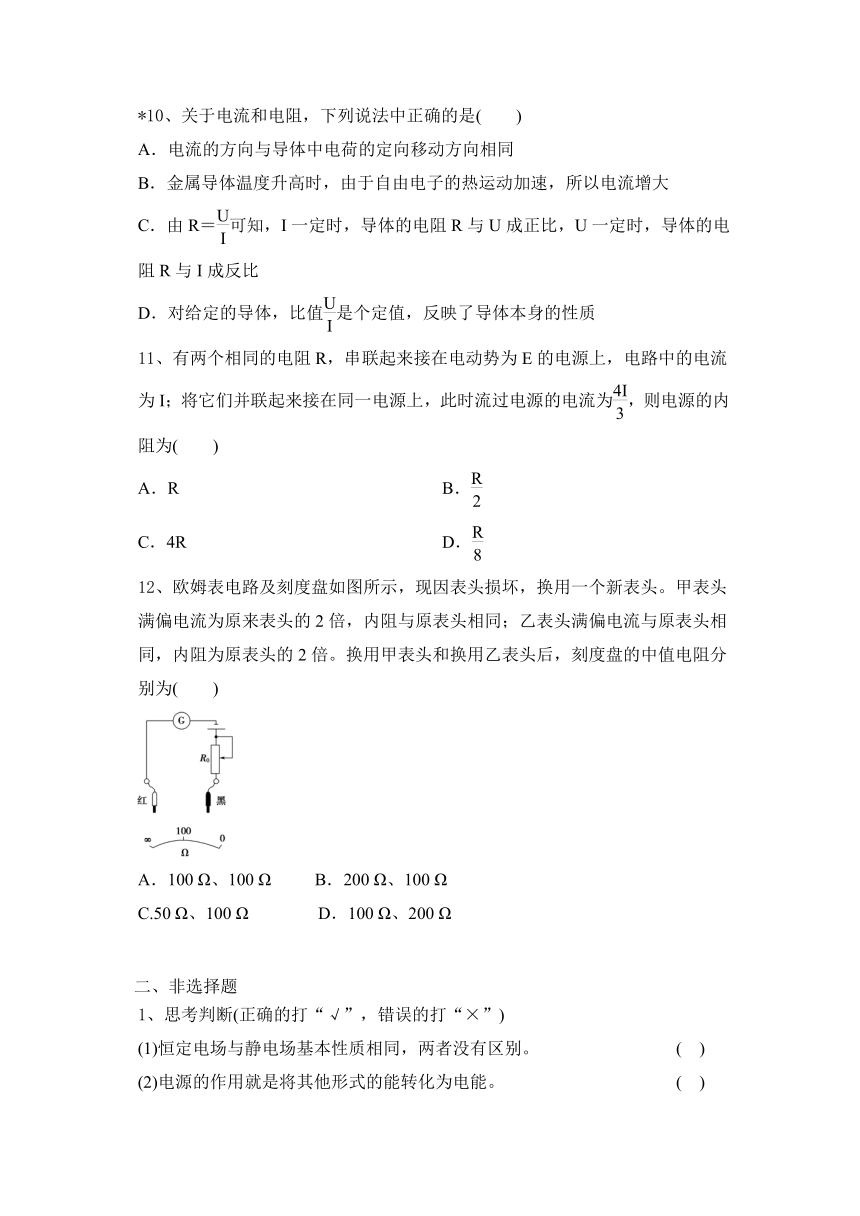

10、关于电流和电阻，下列说法中正确的是( )
A．电流的方向与导体中电荷的定向移动方向相同
B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大
C．由R＝可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比
D．对给定的导体，比值是个定值，反映了导体本身的性质
D [电流方向为正电荷定向移动的方向，故A错误；电流的大小与自由电荷的热运动无直接关系，故B错误；电阻由导体本身性质决定，不随U、I改变，故C错误；电阻可用R＝来计算，故D正确。]
11、有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为( )
A．R
B．
C．4R
D．
C [由串联电路和并联电路的特点及闭合电路的欧姆定律得E＝I(2R＋r)，E＝I(＋r)，由以上两式可得r＝4R。]
12、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍。换用甲表头和换用乙表头后，刻度盘的中值电阻分别为( )
A．100
Ω、100
Ω
B．200
Ω、100
Ω
C.50
Ω、100
Ω
D．100
Ω、200
Ω
C [由闭合电路的欧姆定律得，表头中电流满偏时有Ig＝，表头中电流半偏时有Ig＝，所以有R内＝R中，刻度盘的中值电阻就等于多用电表的内阻。由Ig＝知，多用电表的内阻取决于电源的电动势和满偏电流，与表头的内阻无关。对于甲表头因满偏电流为原来表头的2倍，刻度盘的中值电阻将变为原来的二分之一，应为50
Ω，乙表头满偏电流与原表头的相同，电动势不变，故刻度盘的中值电阻与原来的相等，为100
Ω。]
二、非选择题
1、思考判断(正确的打“√”，错误的打“×”)
(1)恒定电场与静电场基本性质相同，两者没有区别。
(
)
(2)电源的作用就是将其他形式的能转化为电能。
(
)

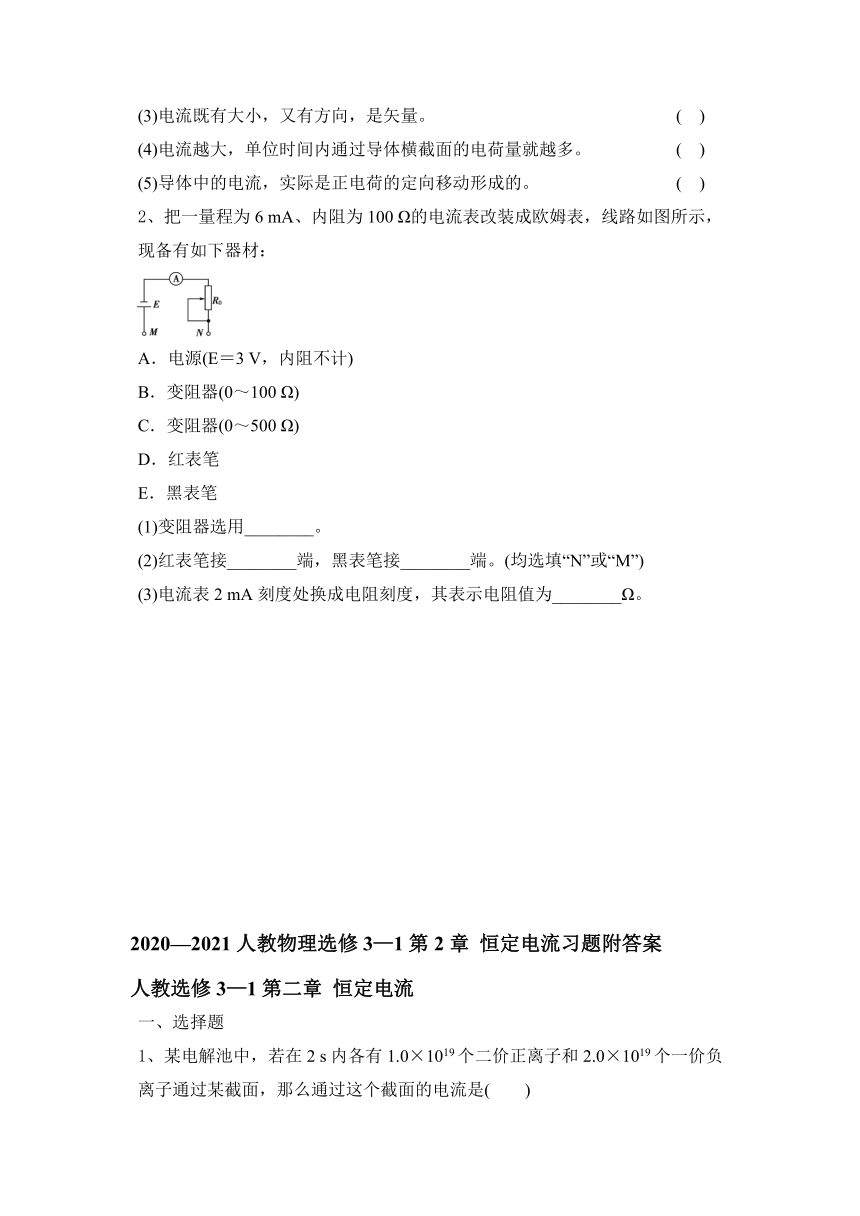

(3)电流既有大小，又有方向，是矢量。
(
)
(4)电流越大，单位时间内通过导体横截面的电荷量就越多。
(
)
(5)导体中的电流，实际是正电荷的定向移动形成的。
(
)
【答案】（1）×
（2）√
（3）×
（4）√
（5）×
2、把一量程为6
mA、内阻为100
Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源(E＝3
V，内阻不计)
B．变阻器(0～100
Ω)
C．变阻器(0～500
Ω)
D．红表笔
E．黑表笔
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。(均选填“N”或“M”)
(3)电流表2
mA刻度处换成电阻刻度，其表示电阻值为________Ω。
[解析] (1)两表笔直接接触时，调节变阻器阻值使电流达到满偏，Ig＝，解得R0＝400
Ω，故变阻器应选C。
(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端。
(3)电流I＝2
mA时，有I＝，解得Rx＝1
000
Ω。
[答案] (1)C (2)N M (3)1
000
恒定电流习题附答案
人教选修3—1第二章
恒定电流
一、选择题
1、某电解池中，若在2
s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是( )
A．0
B．0.8
A
C．1.6
A
D．3.2
A
2、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
3、电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
5、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )
A．在R上串联一比R小得多的电阻
B．在R上串联一比R大得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
6、两盏额定功率相同的灯泡A和B，其额定电压UA>UB，则下列说法正确的是( )
A．两灯正常发光时，灯泡的电流强度IA>IB
B．两灯电阻RA
A．3R
B．R
C．
D．
8、铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，每个电子的电荷量为e，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动速率为( )
A．光速c
B．
C．
D．
9、以下说法中正确的是( )
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
10、关于电流和电阻，下列说法中正确的是( )
A．电流的方向与导体中电荷的定向移动方向相同
B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大
C．由R＝可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比
D．对给定的导体，比值是个定值，反映了导体本身的性质
11、有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为( )
A．R
B．
C．4R
D．
12、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍。换用甲表头和换用乙表头后，刻度盘的中值电阻分别为( )
A．100
Ω、100
Ω
B．200
Ω、100
Ω
C.50
Ω、100
Ω
D．100
Ω、200
Ω
二、非选择题
1、思考判断(正确的打“√”，错误的打“×”)
(1)恒定电场与静电场基本性质相同，两者没有区别。
(
)
(2)电源的作用就是将其他形式的能转化为电能。
(
)
(3)电流既有大小，又有方向，是矢量。
(
)
(4)电流越大，单位时间内通过导体横截面的电荷量就越多。
(
)
(5)导体中的电流，实际是正电荷的定向移动形成的。
(
)
2、把一量程为6
mA、内阻为100
Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源(E＝3
V，内阻不计)
B．变阻器(0～100
Ω)
C．变阻器(0～500
Ω)
D．红表笔
E．黑表笔
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。(均选填“N”或“M”)
(3)电流表2
mA刻度处换成电阻刻度，其表示电阻值为________Ω。
2020—2021人教物理选修3—1第2章
恒定电流习题附答案
人教选修3—1第二章
恒定电流
一、选择题
1、某电解池中，若在2
s内各有1.0×1019个二价正离子和2.0×1019个一价负离子通过某截面，那么通过这个截面的电流是( )
A．0
B．0.8
A
C．1.6
A
D．3.2
A
D [电荷的定向移动形成电流，但正、负电荷同时向相反方向定向移动时，通过某截面的电荷量应是两者绝对值的和。故由题意可知，电流由正、负离子定向运动形成，则在2
s内通过截面的总电荷量应为q＝1.6×10－19×2×1.0×1019
C＋1.6×10－19×1×2.0×1019
C＝6.4
C，根据电流的定义式得I＝＝
A＝3.2
A，D正确。]
2、在10
s内通过电解槽某一横截面向右迁移的正离子所带的电荷量为2
C，向左迁移的负离子所带电荷量为3
C，那么电解槽中电流强度大小为( )
A．0.1
A
B．0.2
A
C．0.3
A
D．0.5
A
D [10
s内通过截面的正离子所带电荷量为2
C，负离子所带电荷量为3
C，通过截面的正离子与负离子电荷量绝对值之和为Q＝2
C＋3
C＝5
C，则电流为I＝＝
A＝0.5
A，故D正确。]
3、电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )
A．电动势是一种非静电力
B．电动势越大，表明电源储存的电能越多
C．电动势的大小是非静电力做功能力的反映
D．电动势就是闭合电路中电源两端的电压
C [电动势是反映电源通过非静电力做功将其他形式的能转化为电势能本领的物理量，电动势越大说明这种转化本领越强，但不能说明储存的电能越多，故选项A、B错误，C正确；闭合电路中电源两端电压大小等于外电压大小，故选项D错误。]
4、(多选)小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是( )
A．随着所加电压的增大，小灯泡的电阻增大
B．对应P点，小灯泡的电阻为R＝
C．对应P点，小灯泡的电阻为R＝
D．对应P点，小灯泡的功率为图中矩形PQOM所围的面积
ABD [由图象可知，U越大，I?U图线的斜率越小，表示小灯泡的电阻越大，即A正确。R＝中的U、I与小灯泡所处状态下的电压与电流相对应，即B对，C错。对应P点，功率P＝U1I2，与图中PQOM所围面积相等，故D正确。]
5、一电流表由电流计G和电阻R并联而成，如图所示，在校准时发现此电流表的读数总比准确值稍小些，采用下列措施可使读数变准确的是( )
A．在R上串联一比R小得多的电阻
B．在R上串联一比R大得多的电阻
C．在R上并联一比R小得多的电阻
D．在R上并联一比R大得多的电阻
A [读数总比准确值偏小，说明流过表头的电流偏小，并联电阻稍小了些，要使电流表读数准确，应使并联电阻稍大些，故要在R上串联一个很小的电阻，A正确。]
6、两盏额定功率相同的灯泡A和B，其额定电压UA>UB，则下列说法正确的是( )
A．两灯正常发光时，灯泡的电流强度IA>IB
B．两灯电阻RA
A．3R
B．R
C．
D．
A [电阻丝体积一定，即LS＝3L·S′，则S′＝，由电阻定律得R＝ρ，R′＝＝3R，即每一段电阻丝的阻值为3R，选项A正确。]
8、铜的摩尔质量为m，密度为ρ，每摩尔铜原子有n个自由电子，每个电子的电荷量为e，今有一根横截面积为S的铜导线，当通过的电流为I时，电子平均定向移动速率为( )
A．光速c
B．
C．
D．
D [假设电子定向移动的速率为v，那么在t时间内通过导体横截面的自由电子数相当于在体积vtS中的自由电子数，而体积为vtS的铜的质量为vtSρ，摩尔数为，所以电荷量q＝，I＝＝，于是得：v＝。]
9、以下说法中正确的是( )
A．在外电路中和电源内部，正电荷都受静电力作用，所以能不断地定向移动形成电流
B．静电力与非静电力都可以使电荷移动，所以本质上都是使电荷的电势能减少
C．在电源内部正电荷能从负极到达正极是因为电源内部只存在非静电力而不存在静电力
D．静电力移动电荷做功电势能减少，非静电力移动电荷做功电势能增加
D [在电源内部，电荷受到的非静电力大于静电力，非静电力将正电荷从电源负极运送到正极，并将其他形式的能转化为电势能；在电源外部，正电荷受静电力作用从电源正极移动到负极，并将电势能转化为其他形式的能，A、B、C错误，D正确。]
10、关于电流和电阻，下列说法中正确的是( )
A．电流的方向与导体中电荷的定向移动方向相同
B．金属导体温度升高时，由于自由电子的热运动加速，所以电流增大
C．由R＝可知，I一定时，导体的电阻R与U成正比，U一定时，导体的电阻R与I成反比
D．对给定的导体，比值是个定值，反映了导体本身的性质
D [电流方向为正电荷定向移动的方向，故A错误；电流的大小与自由电荷的热运动无直接关系，故B错误；电阻由导体本身性质决定，不随U、I改变，故C错误；电阻可用R＝来计算，故D正确。]
11、有两个相同的电阻R，串联起来接在电动势为E的电源上，电路中的电流为I；将它们并联起来接在同一电源上，此时流过电源的电流为，则电源的内阻为( )
A．R
B．
C．4R
D．
C [由串联电路和并联电路的特点及闭合电路的欧姆定律得E＝I(2R＋r)，E＝I(＋r)，由以上两式可得r＝4R。]
12、欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头。甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍。换用甲表头和换用乙表头后，刻度盘的中值电阻分别为( )
A．100
Ω、100
Ω
B．200
Ω、100
Ω
C.50
Ω、100
Ω
D．100
Ω、200
Ω
C [由闭合电路的欧姆定律得，表头中电流满偏时有Ig＝，表头中电流半偏时有Ig＝，所以有R内＝R中，刻度盘的中值电阻就等于多用电表的内阻。由Ig＝知，多用电表的内阻取决于电源的电动势和满偏电流，与表头的内阻无关。对于甲表头因满偏电流为原来表头的2倍，刻度盘的中值电阻将变为原来的二分之一，应为50
Ω，乙表头满偏电流与原表头的相同，电动势不变，故刻度盘的中值电阻与原来的相等，为100
Ω。]
二、非选择题
1、思考判断(正确的打“√”，错误的打“×”)
(1)恒定电场与静电场基本性质相同，两者没有区别。
(
)
(2)电源的作用就是将其他形式的能转化为电能。
(
)
(3)电流既有大小，又有方向，是矢量。
(
)
(4)电流越大，单位时间内通过导体横截面的电荷量就越多。
(
)
(5)导体中的电流，实际是正电荷的定向移动形成的。
(
)
【答案】（1）×
（2）√
（3）×
（4）√
（5）×
2、把一量程为6
mA、内阻为100
Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源(E＝3
V，内阻不计)
B．变阻器(0～100
Ω)
C．变阻器(0～500
Ω)
D．红表笔
E．黑表笔
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。(均选填“N”或“M”)
(3)电流表2
mA刻度处换成电阻刻度，其表示电阻值为________Ω。
[解析] (1)两表笔直接接触时，调节变阻器阻值使电流达到满偏，Ig＝，解得R0＝400
Ω，故变阻器应选C。
(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端。
(3)电流I＝2
mA时，有I＝，解得Rx＝1
000
Ω。
[答案] (1)C (2)N M (3)1
000
