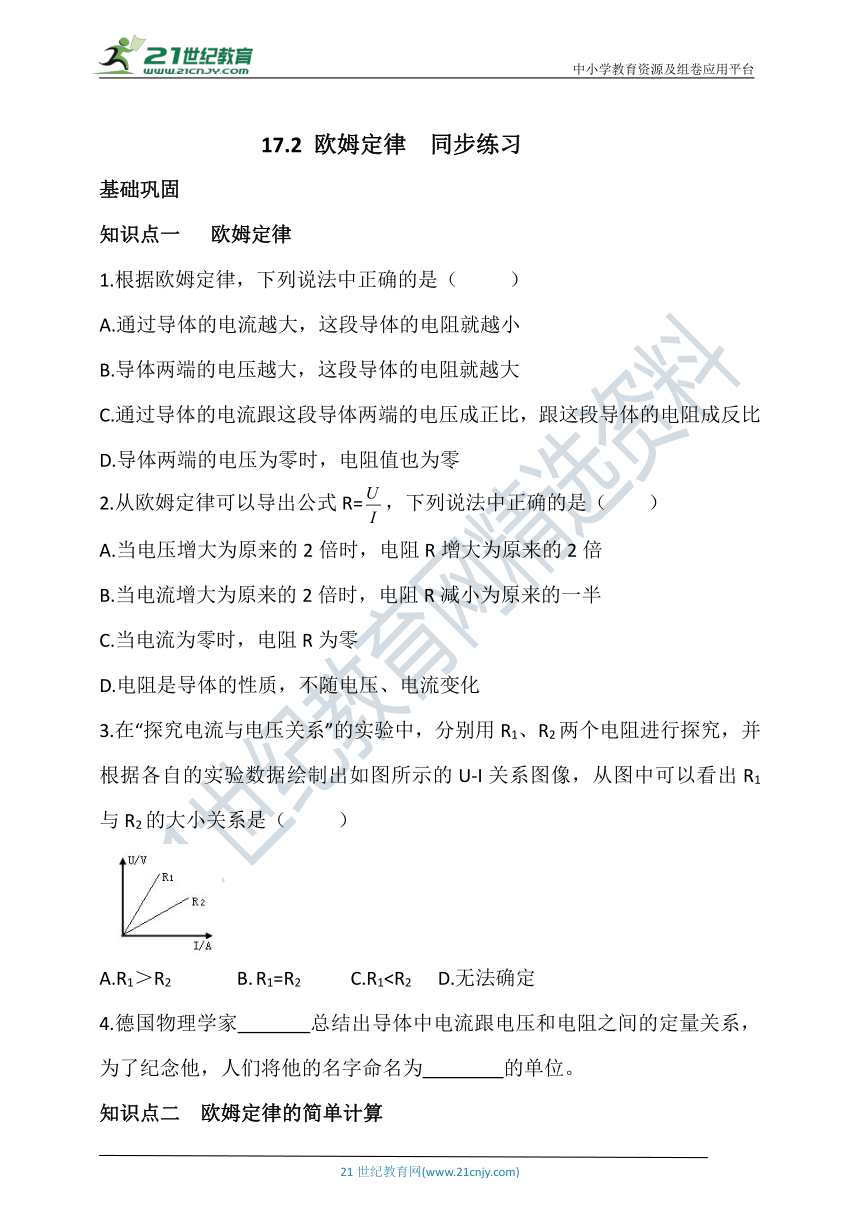

17.2 欧姆定律 同步练习（含答案）

中小学教育资源及组卷应用平台
17.2
欧姆定律
同步练习
基础巩固
知识点一
欧姆定律
1.根据欧姆定律，下列说法中正确的是（
）
A.通过导体的电流越大，这段导体的电阻就越小
B.导体两端的电压越大，这段导体的电阻就越大
C.通过导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比
D.导体两端的电压为零时，电阻值也为零
2.从欧姆定律可以导出公式R=，下列说法中正确的是（
）
A.当电压增大为原来的2倍时，电阻R增大为原来的2倍
B.当电流增大为原来的2倍时，电阻R减小为原来的一半
C.当电流为零时，电阻R为零
D.电阻是导体的性质，不随电压、电流变化
3.在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U-I关系图像，从图中可以看出R1与R2的大小关系是（
）
A.R1＞R2
B.
R1=R2
C.R1D.无法确定
4.德国物理学家
总结出导体中电流跟电压和电阻之间的定量关系，为了纪念他，人们将他的名字命名为
的单位。
知识点二
欧姆定律的简单计算

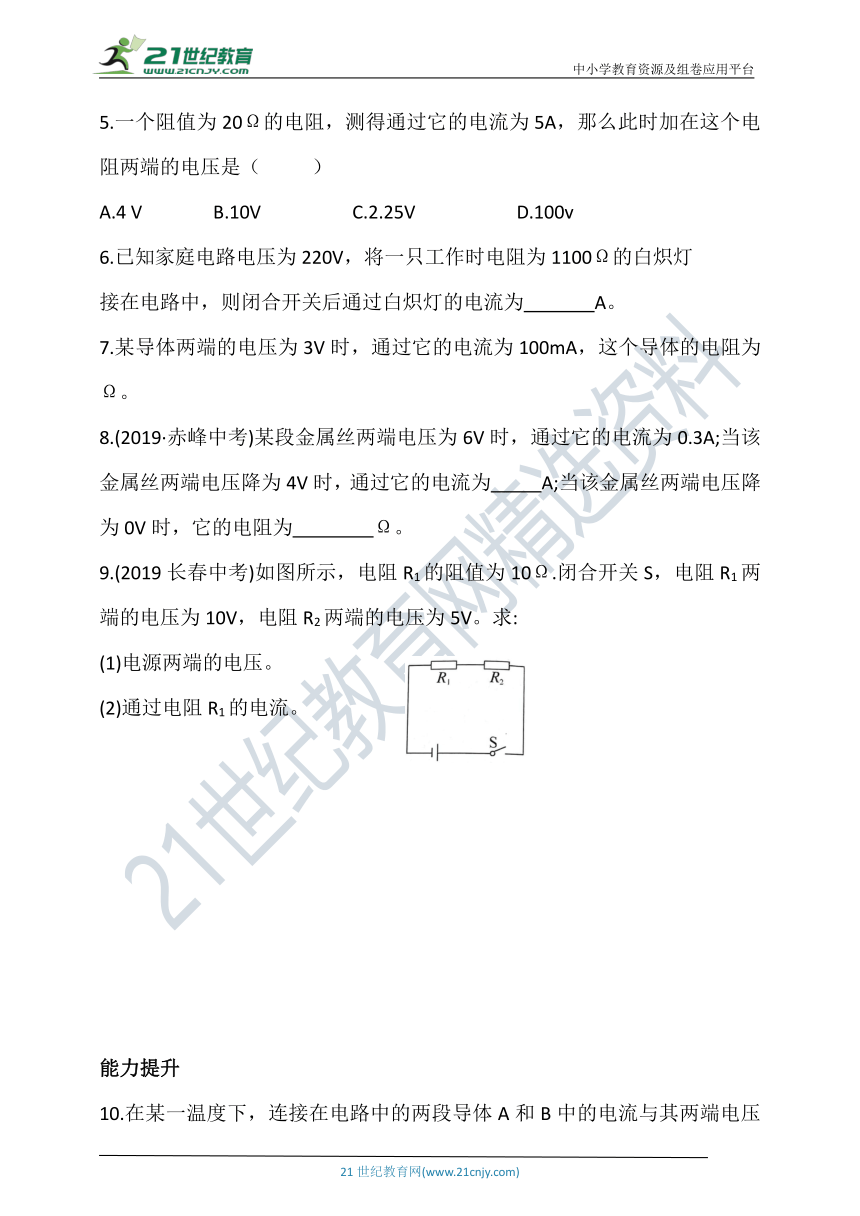

5.一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（
）
A.4
V
B.10V
C.2.25V
D.100v
6.已知家庭电路电压为220V，将一只工作时电阻为1100Ω的白炽灯
接在电路中，则闭合开关后通过白炽灯的电流为
A。
7.某导体两端的电压为3V时，通过它的电流为100mA，这个导体的电阻为
Ω。
8.(2019·赤峰中考)某段金属丝两端电压为6V时，通过它的电流为0.3A;当该金属丝两端电压降为4V时，通过它的电流为
A;当该金属丝两端电压降为0V时，它的电阻为
Ω。
9.(2019长春中考)如图所示，电阻R1的阻值为10Ω.闭合开关S，电阻R1两端的电压为10V，电阻R2两端的电压为5V。求:
(1)电源两端的电压。
(2)通过电阻R1的电流。
能力提升

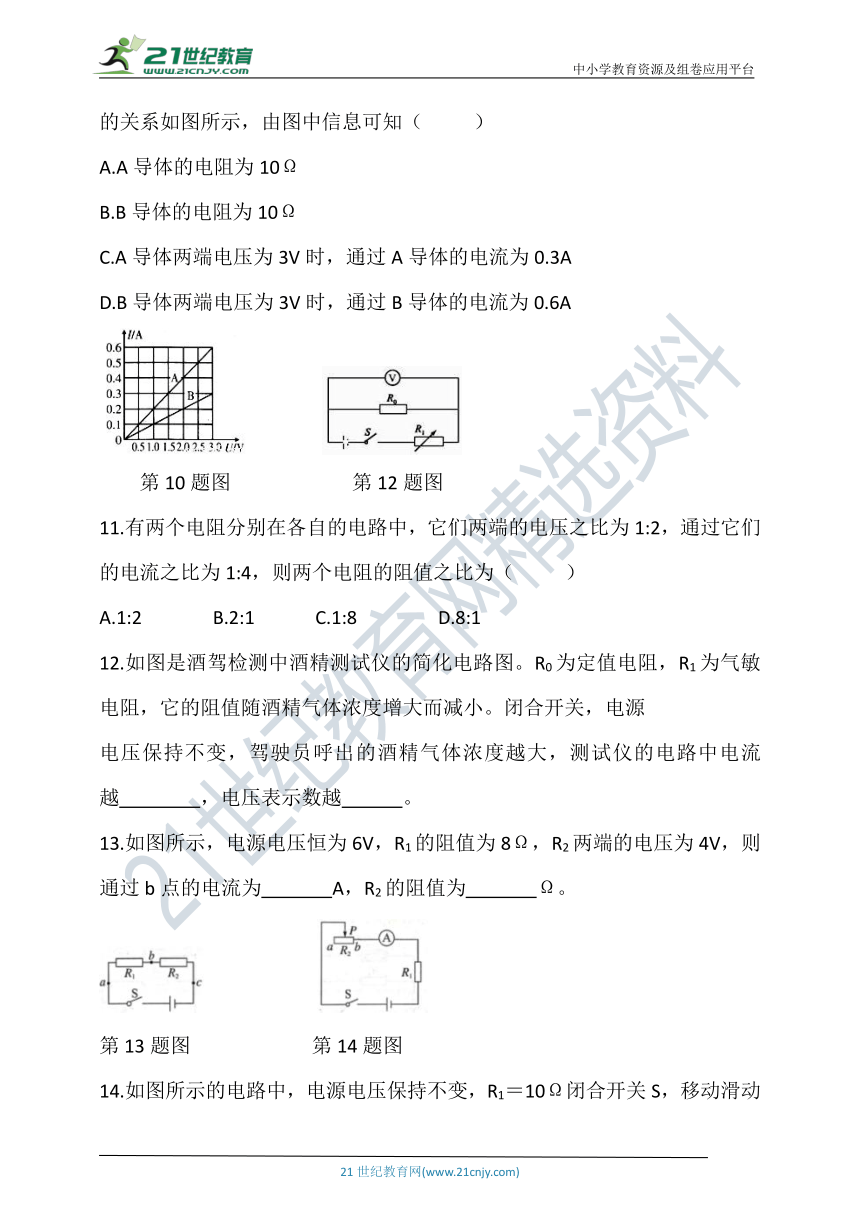

10.在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（
）
A.A导体的电阻为10Ω
B.B导体的电阻为10Ω
C.A导体两端电压为3V时，通过A导体的电流为0.3A
D.B导体两端电压为3V时，通过B导体的电流为0.6A
第10题图
第12题图
11.有两个电阻分别在各自的电路中，它们两端的电压之比为1:2，通过它们的电流之比为1:4，则两个电阻的阻值之比为（
）
A.1:2
B.2:1
C.1:8
D.8:1
12.如图是酒驾检测中酒精测试仪的简化电路图。R0为定值电阻，R1为气敏电阻，它的阻值随酒精气体浓度增大而减小。闭合开关，电源
电压保持不变，驾驶员呼出的酒精气体浓度越大，测试仪的电路中电流越
，电压表示数越
。
13.如图所示，电源电压恒为6V，R1的阻值为8Ω，R2两端的电压为4V，则通过b点的电流为
A，R2的阻值为
Ω。
第13题图
第14题图

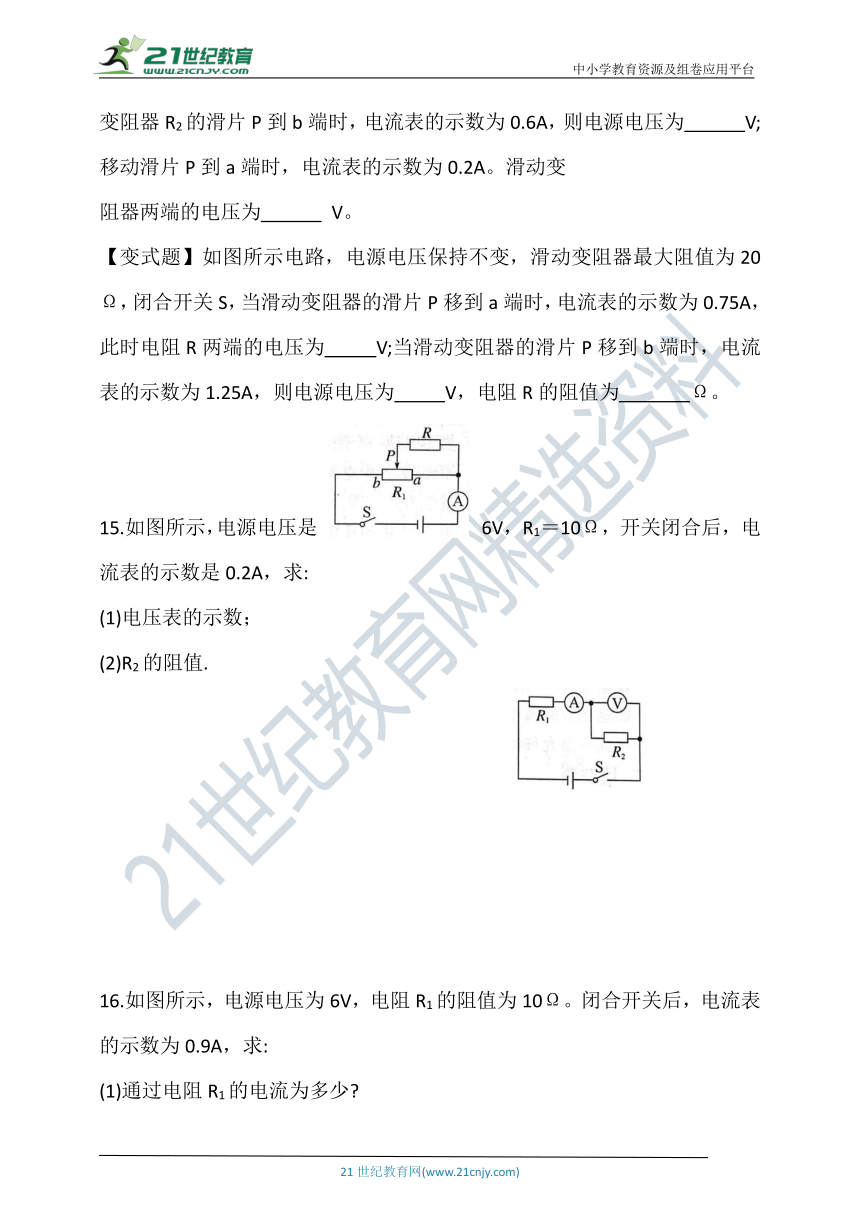

14.如图所示的电路中，电源电压保持不变，R1＝10Ω闭合开关S，移动滑动变阻器R2的滑片P到b端时，电流表的示数为0.6A，则电源电压为
V;移动滑片P到a端时，电流表的示数为0.2A。滑动变
阻器两端的电压为
V。
【变式题】如图所示电路，电源电压保持不变，滑动变阻器最大阻值为20Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.75A，此时电阻R两端的电压为
V;当滑动变阻器的滑片P移到b端时，电流表的示数为1.25A，则电源电压为
V，电阻R的阻值为
Ω。
15.如图所示，电源电压是6V，R1＝10Ω，开关闭合后，电流表的示数是0.2A，求:
(1)电压表的示数；
(2)R2的阻值.
16.如图所示，电源电压为6V，电阻R1的阻值为10Ω。闭合开关后，电流表的示数为0.9A，求:
(1)通过电阻R1的电流为多少?
(2)电阻R2的阻值为多少?
拓展延伸
17.(2019?宜昌中考)客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光(如图所示)。已知家庭电路电压为220V，每盏灯工作时电阻为1100Ω，则此时通过开关的电流为
A，不亮的那一盏灯
(选填“断路”或“被短接”)了。
参考答案
1.C
2.D
3.A
4.欧姆
电阻
5.D
6.0.2
7.30
8.0.2
20
9.解:(1)由图知，R1和R2是串联的根据串联电路电压特点可得，电源两端的电压:U＝U1+U2=10V+5V=15V。
(2)通过电阻的电流:.
10.B
11B
12.大
大
13.0.25
16
14.6
4
15.解:由电路图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流。
(1)R1两端的电压:U1＝IR1＝0.2A×10Ω＝2V;因串联电路中总电压等于各分电压之和，所以，电压表的示数U2＝U-U1＝6V-2V＝4V；
(2)R2的阻值:R2＝=20Ω。
16.解:(1)通过电阻R1的电流I1＝=0.6A;
(2)通过电阻R2的电流I2＝I-I2=0.9A-0.6A＝0.3A，电阻R2的阻值
R2＝=20Ω。
1
断路
