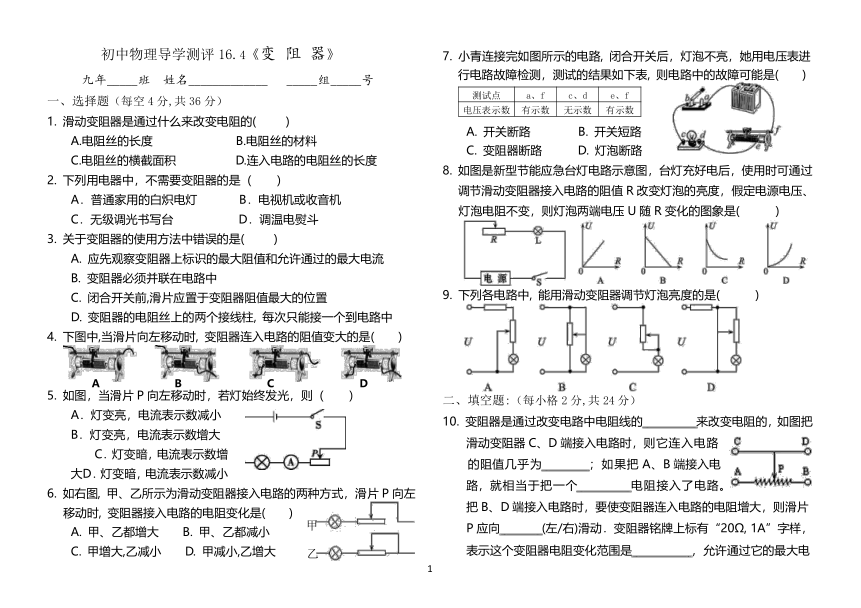

初中物理导学测评
16.4《变

器》
九年_____班
姓名_____________
_____组_____号
一、选择题(每空4分,共36分)
滑动变阻器是通过什么来改变电阻的(
)
A.电阻丝的长度
B.电阻丝的材料
C.电阻丝的横截面积
D.连入电路的电阻丝的长度
下列用电器中,不需要变阻器的是(

A.普通家用的白炽电灯
B.电视机或收音机
C.无级调光书写台
D.调温电熨斗
关于变阻器的使用方法中错误的是(
)
应先观察变阻器上标识的最大阻值和允许通过的最大电流
变阻器必须并联在电路中
闭合开关前,滑片应置于变阻器阻值最大的位置
变阻器的电阻丝上的两个接线柱,
每次只能接一个到电路中
下图中,当滑片向左移动时,
变阻器连入电路的阻值变大的是(
)
A
B
C
D
如图,当滑片
P
向左移动时,若灯始终发光,则(

A.灯变亮,电流表示数减小B.灯变亮,电流表示数增大
C.灯变暗,电流表示数增大D.灯变暗,电流表示数减小
如右图,
甲、乙所示为滑动变阻器接入电路的两种方式,滑片
P
向左
移动时,
变阻器接入电路的电阻变化是(
)
小青连接完如图所示的电路,
闭合开关后,灯泡不亮,她用电压表进
行电路故障检测,测试的结果如下表,
则电路中的故障可能是(
)
测试点
a、f
c、d
e、f
电压表示数
有示数
无示数
有示数
A.
开关断路
B.
开关短路
C.
变阻器断路
D.
灯泡断路
如图是新型节能应急台灯电路示意图,台灯充好电后,使用时可通过调节滑动变阻器接入电路的阻值
R
改变灯泡的亮度,假定电源电压、
灯泡电阻不变,则灯泡两端电压
U

R
变化的图象是(
)
下列各电路中,
能用滑动变阻器调节灯泡亮度的是(
)
二、填空题:(每小格
2分,共24分)
10.
变阻器是通过改变电路中电阻线的
来改变电阻的,如图把
滑动变阻器
C、D
端接入电路时,则它连入电路
的阻值几乎为
;如果把
A、B
端接入电
路,就相当于把一个
电阻接入了电路。

B、D
端接入电路时,要使变阻器连入电路的电阻增大,则滑片
P
应向
(左/右)滑动.变阻器铭牌上标有“20Ω,
1A”字样,
表示这个变阻器电阻变化范围是
,允许通过它的最大电
1
流是
.
滑片
P
移至中点时接入的阻值
RAP=
.
11.

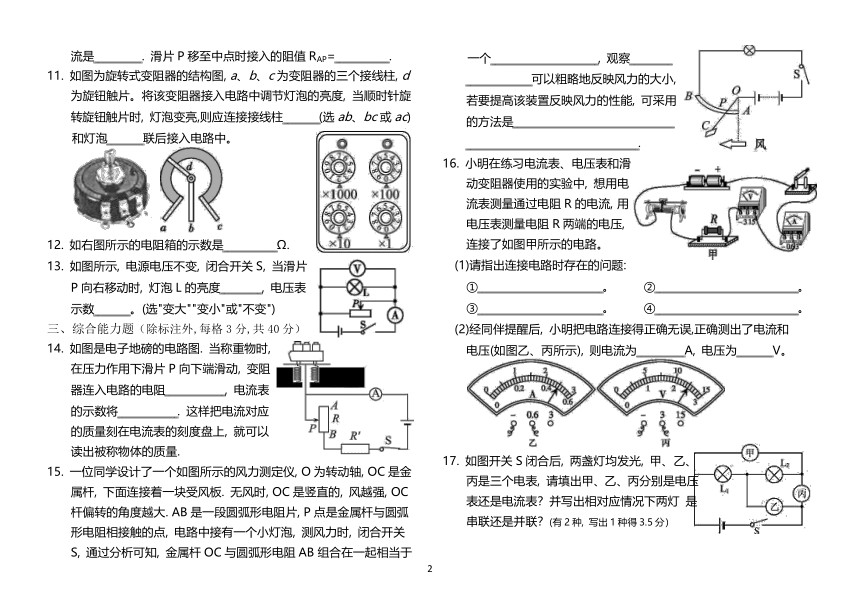

如图为旋转式变阻器的结构图,
a、b、c
为变阻器的三个接线柱,
d
为旋钮触片。将该变阻器接入电路中调节灯泡的亮度,
当顺时针旋
转旋钮触片时,
灯泡变亮,则应连接接线柱
(选
ab、bc

ac)
一个
,
观察
可以粗略地反映风力的大小,
若要提高该装置反映风力的性能,
可采用
的方法是
和灯泡
联后接入电路中。
.
小明在练习电流表、电压表和滑动变阻器使用的实验中,
想用电
流表测量通过电阻
R
的电流,

电压表测量电阻
R
两端的电压,
12.
如右图所示的电阻箱的示数是
Ω.
13.
如图所示,
电源电压不变,
闭合开关
S,
当滑片
P
向右移动时,
灯泡
L
的亮度
,
电压表
示数
。(选"变大""变小"或"不变")
三、综合能力题(除标注外,每格3分,共40分)
如图是电子地磅的电路图.
当称重物时,
在压力作用下滑片
P
向下端滑动,
变阻
器连入电路的电阻
,
电流表
的示数将
.
这样把电流对应
的质量刻在电流表的刻度盘上,
就可以读出被称物体的质量.
一位同学设计了一个如图所示的风力测定仪,
O
为转动轴,
OC
是金属杆,
下面连接着一块受风板.
无风时,
OC
是竖直的,
风越强,
OC
杆偏转的角度越大.
AB
是一段圆弧形电阻片,
P
点是金属杆与圆弧
形电阻相接触的点,
电路中接有一个小灯泡,
测风力时,
闭合开关
S,
通过分析可知,
金属杆
OC
与圆弧形电阻
AB
组合在一起相当于
连接了如图甲所示的电路。
(1)请指出连接电路时存在的问题:








(2)经同伴提醒后,
小明把电路连接得正确无误,正确测出了电流和
电压(如图乙、丙所示),
则电流为
A,
电压为
V。
如图开关
S
闭合后,
两盏灯均发光,
甲、乙、
丙是三个电表,
请填出甲、乙、丙分别是电压表还是电流表?并写出相对应情况下两灯
是串联还是并联?(有
2
种,
写出
1
种得
3.5
分)
2
导学测评16.4《变

器》参考答案
1-5.DABBB
6-9.BCCC
10.长度

定值

0~20Ω
1A
10Ω
11.bc

12.
2010
13.不变
不变
14.变小
变大
15.
滑动变阻器
小灯泡的亮度
在电路中串联一个电流表(在小灯泡两端并联个电压表)
16.
(1)①滑动变阻器连接错误;
②电流表接线柱接反;?
③电压表量程接错了;
④电压表串在电路中错误。?
(2)
0.5
2.5
17.
甲、乙为电压表,丙为电流表时,L1、L2串联;
甲、乙为电流表,丙为电压表时,L1、L2并联。
解析:
2.A.
家用的白炽电灯,照明不需要变阻器
B.
电视机或收音机的音量调节旋钮需要变阻器来调节音量;
C.
无极调光台灯需要调光,也需要变阻器调节电路中的电流;
D.
调温电熨斗需要调温,是通过变阻器调节电路中的电流,调节产生热量的多少。
3.(1)滑动变阻器的原理:改变连入电路的电阻丝的长度,改变连入电路的电阻,改变电路中的电流;因此滑动变阻器要串联在电路中.
(2)滑动变阻器接线柱的接法:一上一下.
(3)接通电路前,滑动变阻器的滑片必须移到阻值最大处.
(4)滑动变阻器的铭牌的物理意义:电阻值表示变阻器上标识的最大阻值,电流值
表示允许通过的最大电流.
4.滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱,其在电路中的作用是通过改变电路中电阻的大小来改变电路中的电流;当将滑动变阻器的下面两个接线柱接入电路后,滑动变阻器的全部阻值接入电路,当上面两个接线柱接入时,则相当于导线.
连接的是一“上”一“下”两个接线柱,当滑片P向左移动,电路中电阻线的长度变长,电阻变大,B符合题意。
6.甲图滑动变阻器右半部分电阻没有联入电路没有用,左半部分电阻串联入电路中,滑片向左移动时电阻变小;
乙图滑动变阻器右半部分电阻被短路没有用,左半部分电阻串联入电路中,滑片向左移动时电
阻也是变小;B符合题意。
7.A.
开关断路,电路中没有电流,不合题意;
B.
开关短路,灯泡始终是亮的,不合题意;
C.
变阻器断路,则电压表与电路串联,电压表分担电源电压,灯不亮。符合题意;
D.
灯泡断路,则电压表与电路串联,电压表分担电源电压,c、d有示数,不合题意。
8.滑动变阻器和灯泡串联,电路中的电流:
,灯泡L两端电压:

从灯泡两端的电压与其电阻的关系可以看出,灯泡两端的电压和灯泡的电阻不成正比也不为一次函数,故排除AB选项,又因为滑动变阻器的阻值增大时,灯泡分得的电压减小.
9.A、D.灯泡被短路,灯泡始终不会发光,故AD选项不符合题意;
B.该电路为并联电路,并联电路各支路互不影响,因此灯泡的亮度不变,故B错;
C.灯泡与滑动变阻器串联,滑动变阻器可以改变灯泡中的电流,即灯泡亮度可以调节。
10.变阻器是通过改变电路中电阻线的长度来改变电阻的,把滑动变阻器B、D端接入电路时,要使变阻器连入电路部分的电阻增大,则电阻丝的长度应该增加,故滑片P应向左滑动;
若此变阻器铭牌标有“20Ω
1A”字样,表示这个变阻器电阻变化范围是0~20欧姆,允许通过的最大电流是1安培;滑片P移至中点时接入的阻值为10欧姆。
11.顺时针旋转旋片时,灯泡变亮,原因是电流变大,电源电压不变,根据欧姆定律可知:电路中电阻变小,则应连接接线柱b、c与灯泡串联后接入电路。
13.由电路图可知,L与滑动变阻器并联,电压表测电源电压,电流表测干路电流,
根据并联电路的特点:支路间互不干扰,所以灯泡亮度不变,电压表示数不变,
当滑片P向右移动时,变阻器连入阻值变大,总电阻变大,电源电压不变,由I=U/R可知干路电流变小,即电流表示数变小。
15.由图可知,金属杆OC移动时,弧形电阻AB接入电路中的阻值发生变化,因此金属杆OC与弧形电阻AB组合在一起相当于一个滑动变阻器;
根据风力增大时弧形电阻AB接入电路部分的长度变化情况,判断接入电路的电阻大小变化情况,然后由欧姆定律判断电路电流如何变化,从而判断灯泡亮度如何变化;
要使该装置能反应风力大小,可在电路中串联接入一个电流表,根据电表的示数可以知道风力的大小。
