17.1〈探究电流跟电压、电阻的关系〉—人教版九年级物理全一册同步测试 含答案

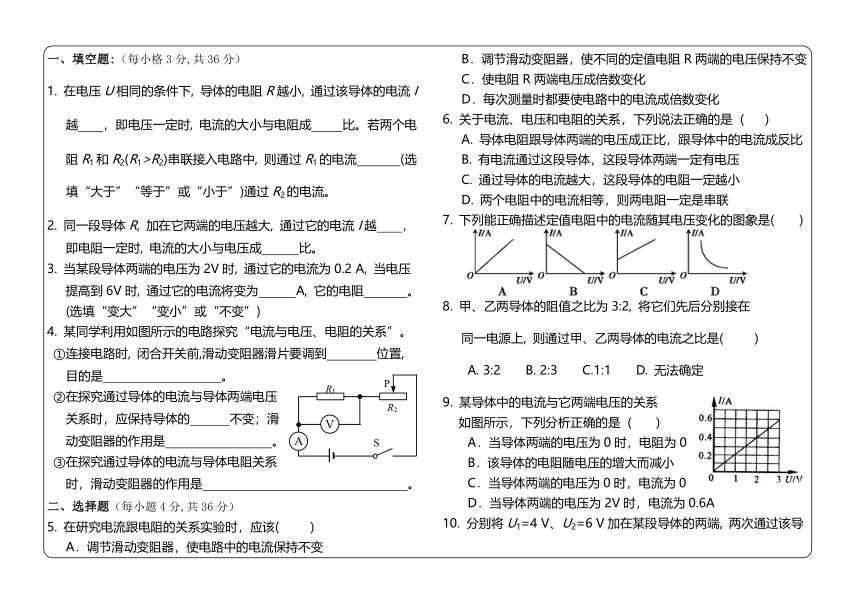

一、填空题:（每小格3分,共36分）
1.
在电压U相同的条件下,
导体的电阻R越小,
通过该导体的电流I
越
，即电压一定时,
电流的大小与电阻成
比。若两个电
阻R1和R2(R1>R2)串联接入电路中,
则通过R1的电流
(选
填“大于”“等于”或“小于”)通过R2的电流。?
2.
同一段导体R,
加在它两端的电压越大,
通过它的电流I越　
，
即电阻一定时,
电流的大小与电压成
比。
3.
当某段导体两端的电压为2V时,
通过它的电流为0.2
A,
当电压
提高到6V时,
通过它的电流将变为
A,
它的电阻
。
(选填“变大”“变小”或“不变”)
4.
某同学利用如图所示的电路探究“电流与电压、电阻的关系”。
①连接电路时,
闭合开关前,滑动变阻器滑片要调到
位置,
目的是
。
②在探究通过导体的电流与导体两端电压
关系时，应保持导体的????
不变；滑
动变阻器的作用是???????
。
③在探究通过导体的电流与导体电阻关系
时，滑动变阻器的作用是?????
。
二、选择题（每小题4分,共36分）
5.
在研究电流跟电阻的关系实验时，应该(
)
A．调节滑动变阻器，使电路中的电流保持不变?
B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变
C．使电阻R两端电压成倍数变化
D．每次测量时都要使电路中的电流成倍数变化
6.
关于电流、电压和电阻的关系，下列说法正确的是（
　）
A.
导体电阻跟导体两端的电压成正比，跟导体中的电流成反比
B.
有电流通过这段导体，这段导体两端一定有电压
C.
通过导体的电流越大，这段导体的电阻一定越小
D.
两个电阻中的电流相等，则两电阻一定是串联
7.
下列能正确描述定值电阻中的电流随其电压变化的图象是(
)
8.
甲、乙两导体的阻值之比为3:2,
将它们先后分别接在
同一电源上,
则通过甲、乙两导体的电流之比是(
)
A.
3:2
B.
2:3
C.1:1
D.
无法确定
9.
某导体中的电流与它两端电压的关系
如图所示，下列分析正确的是（
?
）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．当导体两端的电压为0时，电流为0
D．当导体两端的电压为2V时，电流为0.6A
10.
分别将U1=4
V、U2=6
V加在某段导体的两端,
两次通过该导
体的电流分别为I1、I2,
则I1、I2之比为(
)
A.
3:2　　B.
2:3　　C.
1:1　　D.
1:2

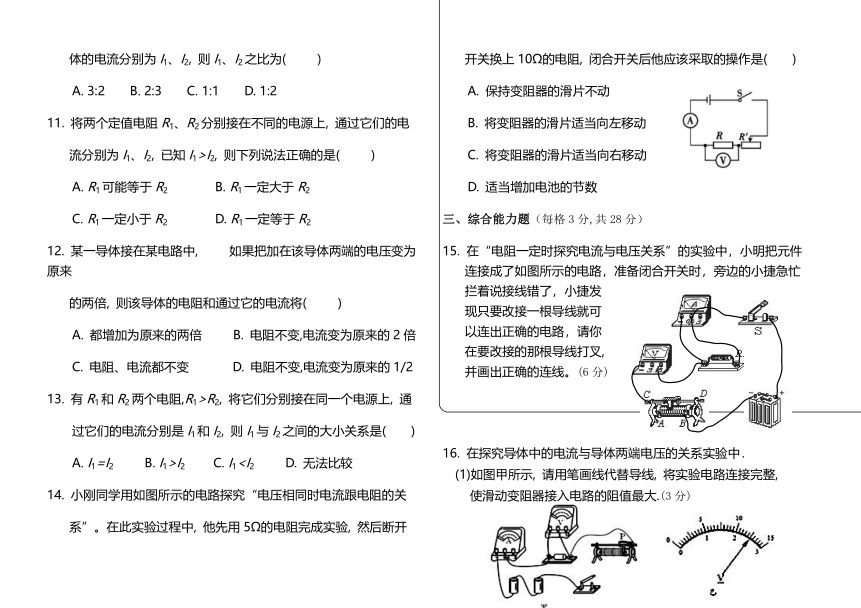

11.
将两个定值电阻R1、R2分别接在不同的电源上,
通过它们的电
流分别为I1、I2,
已知I1>I2,
则下列说法正确的是(
)
A.
R1可能等于R2
B.
R1一定大于R2
C.
R1一定小于R2
D.
R1一定等于R2
12.
某一导体接在某电路中,
如果把加在该导体两端的电压变为原来
的两倍,
则该导体的电阻和通过它的电流将(
)
A.
都增加为原来的两倍
B.
电阻不变,电流变为原来的2倍
C.
电阻、电流都不变
D.
电阻不变,电流变为原来的1/2
13.
有R1和R2两个电阻,R1>R2,
将它们分别接在同一个电源上,
通
过它们的电流分别是I1和I2,
则I1与I2之间的大小关系是(
)
A.
I1=I2
B.
I1>I2
C.
I1D.
无法比较
14.
小刚同学用如图所示的电路探究“电压相同时电流跟电阻的关
系”。在此实验过程中,
他先用5Ω的电阻完成实验,
然后断开
开关换上10Ω的电阻,
闭合开关后他应该采取的操作是(
)
A.
保持变阻器的滑片不动
B.
将变阻器的滑片适当向左移动
C.
将变阻器的滑片适当向右移动
D.
适当增加电池的节数
三、综合能力题（每格3分,共28分）
15.
在“电阻一定时探究电流与电压关系”的实验中，小明把元件
连接成了如图所示的电路，准备闭合开关时，旁边的小捷急忙
拦着说接线错了，小捷发
现只要改接一根导线就可
以连出正确的电路，请你
在要改接的那根导线打叉,
并画出正确的连线。(6分)　
　
16.
在探究导体中的电流与导体两端电压的关系实验中．
(1)如图甲所示,
请用笔画线代替导线,
将实验电路连接完整,
使滑动变阻器接入电路的阻值最大.(3分)
(2)闭合开关,
向左移动滑动变阻器滑片P,
电流表示数将
,
电压表示数将　　
。(选填“变大”、“不变”或“变小”)
(3)调节滑动变阻器,
把测得的数据依次填入下表,
其中第4次实
验时电压表示数如图乙所示,
请你根据表中数据的规律，猜测
出此时电流表的示数，和电压表的示数一起填入下表.
(4)根据表中数据，在丙图中描画出
电流与电压的关系图线．(4分)
(5)分析表中数据和图像，你能得出
探究结论是：　
.
导学测评
§17.1参考答案
1.
大
反
等于
2.
大
正
3.
0.6
不变
4.①阻值最大处
保护电路
②电阻
改变电阻R1两端的电压
③控制电阻R1两端的电压不变
5-9.
BBABC
10-14.
BABCC
15.
如图所示
16.①如图所示
②变大
变大
③2.5
0.5
④如图所示⑤当电阻一定时，电流与电压成正比
解析：
6.AC、电阻是导体的一种性质，决定于导体的材料、长度、横截面积，还和温度有关；跟电压、电流都无关，故A.
C错误；
B.
电压是使电路形成电流的原因，电路中要有电流，它的两端就必须有电压，故B正确。
D.
两个电阻中的电流相等，两个电阻不一定是串联，因为当用电器规格相同时，其电流也会相等，故D错误.
8.分别接到同一电源上，U一定，电流与电阻成反比
9.A.
由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系；
B.
由图象可求得导体的电阻为R=UI=1V0.2A=5Ω，并且不随电压的改变而改变；
C.
电压使电路中形成电流，因此电压为零时，电流也为零，该选项说法正确；
D.
当导体电压为2V时，由图象可以找到此时对应的电流0.4A。
12.导体的电阻是导体本身的一种性质，它的大小与导体两端的电压和通过导体的电流无关。根据欧姆定律I=U/R知:当R为定值时，I与U成正比，所以如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻不变，通过它的电流将变成原来的2倍。
