2020-2021学年教科版九年级上册第五章欧姆定律1.欧姆定律跟踪练习 含答案

本卷由系统自动生成，请仔细校对后使用，答案仅供参考。

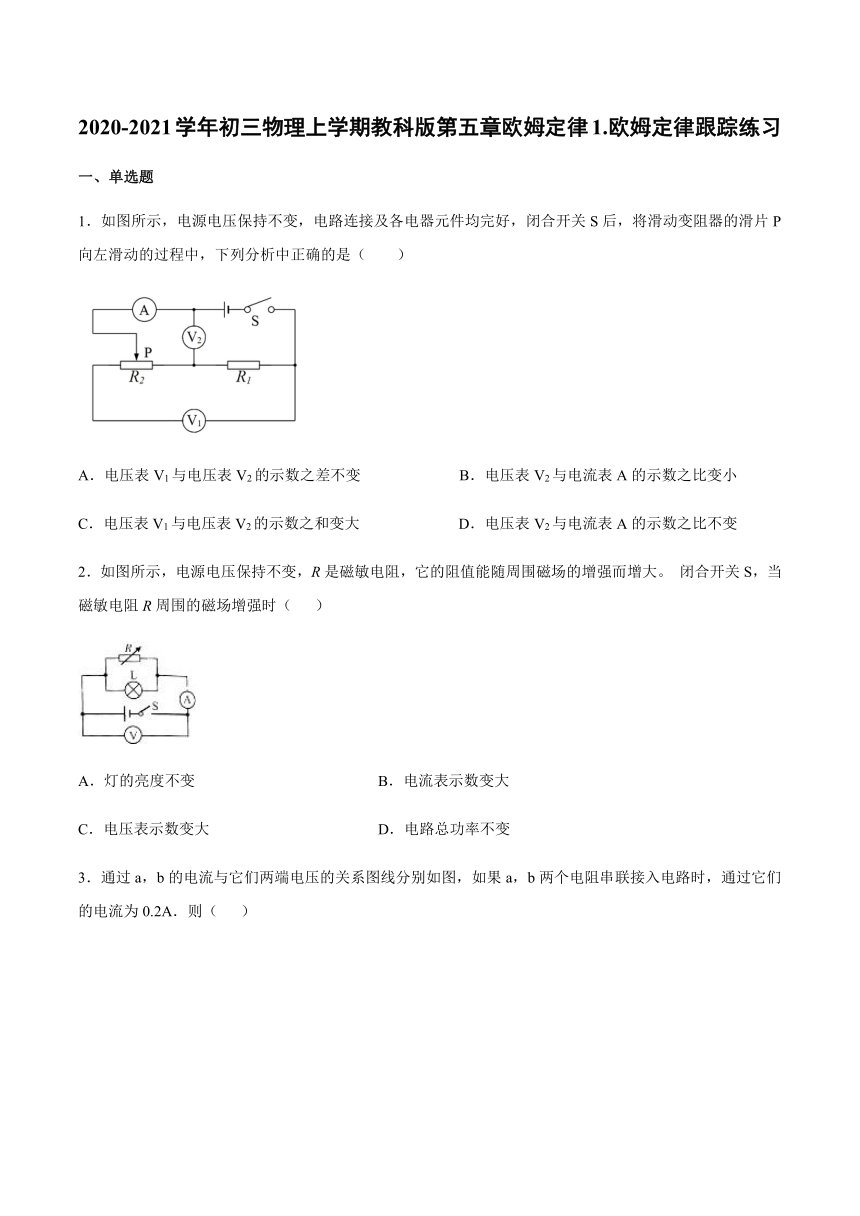

2020-2021学年初三物理上学期教科版第五章欧姆定律1.欧姆定律跟踪练习
一、单选题
1．如图所示，电源电压保持不变，电路连接及各电器元件均完好，闭合开关S后，将滑动变阻器的滑片P向左滑动的过程中，下列分析中正确的是（　　）
A．电压表V1与电压表V2的示数之差不变
B．电压表V2与电流表A的示数之比变小
C．电压表V1与电压表V2的示数之和变大
D．电压表V2与电流表A的示数之比不变
2．如图所示，电源电压保持不变，R是磁敏电阻，它的阻值能随周围磁场的增强而增大。
闭合开关S，当磁敏电阻R周围的磁场增强时（
）
A．灯的亮度不变
B．电流表示数变大
C．电压表示数变大
D．电路总功率不变

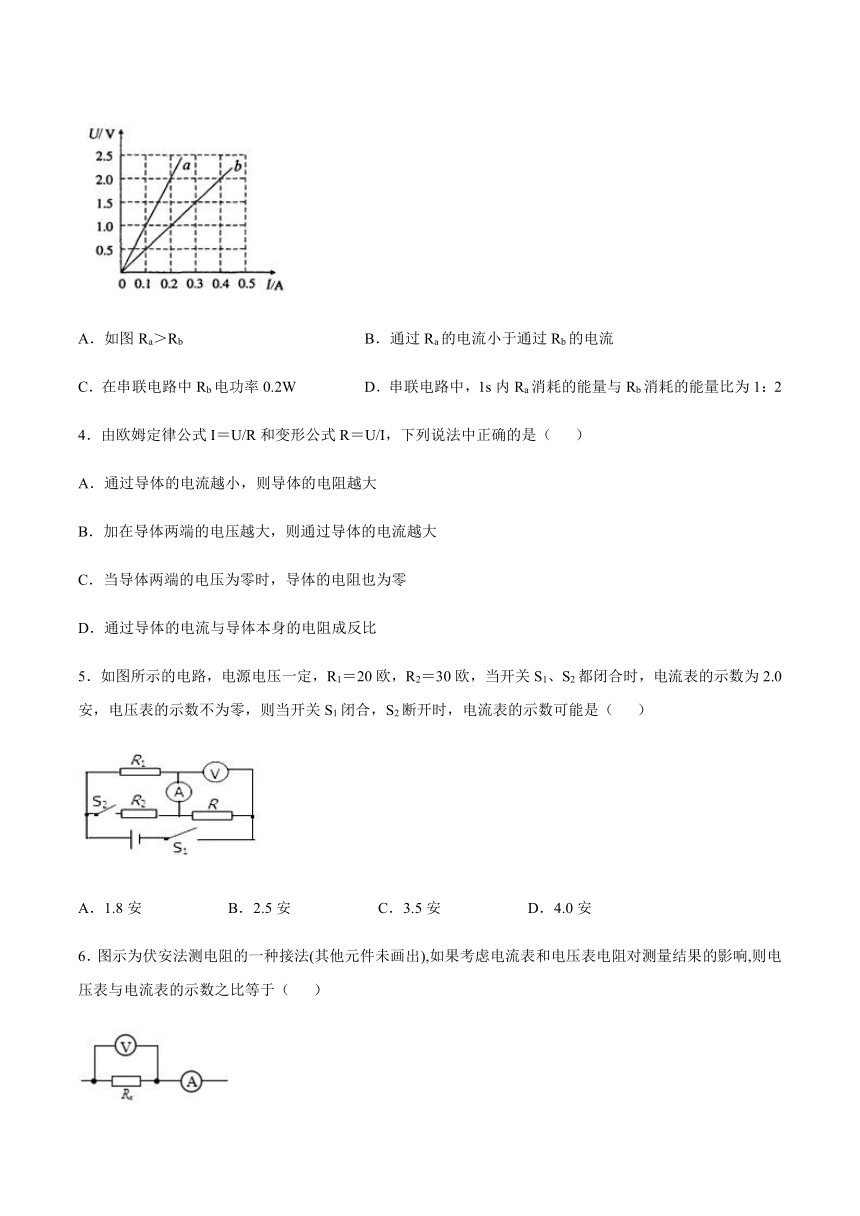

3．通过a，b的电流与它们两端电压的关系图线分别如图，如果a，b两个电阻串联接入电路时，通过它们的电流为0.2A．则（
）
A．如图Ra＞Rb
B．通过Ra的电流小于通过Rb的电流
C．在串联电路中Rb电功率0.2W
D．串联电路中，1s内Ra消耗的能量与Rb消耗的能量比为1：2
4．由欧姆定律公式I＝U/R和变形公式R＝U/I，下列说法中正确的是（
）
A．通过导体的电流越小，则导体的电阻越大
B．加在导体两端的电压越大，则通过导体的电流越大
C．当导体两端的电压为零时，导体的电阻也为零
D．通过导体的电流与导体本身的电阻成反比
5．如图所示的电路，电源电压一定，R1＝20欧，R2＝30欧，当开关S1、S2都闭合时，电流表的示数为2.0安，电压表的示数不为零，则当开关S1闭合，S2断开时，电流表的示数可能是（
）
A．1.8安
B．2.5安
C．3.5安
D．4.0安
6．图示为伏安法测电阻的一种接法(其他元件未画出),如果考虑电流表和电压表电阻对测量结果的影响,则电压表与电流表的示数之比等于（
）
A．电流表的阻值
B．电压表的阻值
C．电压表和待测电阻并联的总电阻
D．电流表和待测电阻串联的总电阻

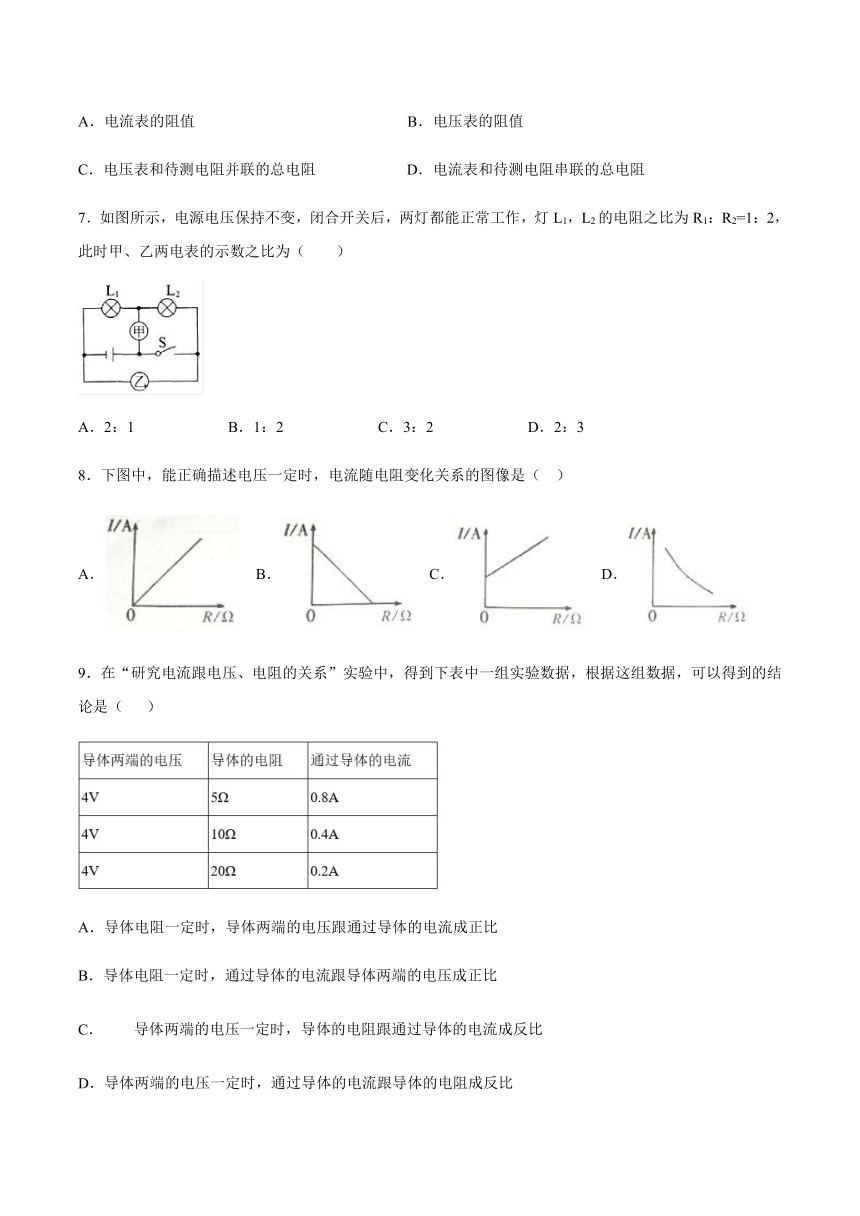

7．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1：R2=1：2，此时甲、乙两电表的示数之比为（　　）
A．2：1
B．1：2
C．3：2
D．2：3
8．下图中，能正确描述电压一定时，电流随电阻变化关系的图像是（
）
A．
B．
C．
D．
9．在“研究电流跟电压、电阻的关系”实验中，得到下表中一组实验数据，根据这组数据，可以得到的结论是（
）
A．导体电阻一定时，导体两端的电压跟通过导体的电流成正比
B．导体电阻一定时，通过导体的电流跟导体两端的电压成正比
C．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
D．导体两端的电压一定时，通过导体的电流跟导体的电阻成反比
10．如图所示是一种自动测定油箱内油量多少的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道油箱内油量的多少，则（
）
A．油量增加，R增大，油量表指针偏转变小
B．油量增加，油量表指针偏转变大
C．油量减小，R增大，油量表指针偏转变大
D．油量减小，油量表指针偏转变大
11．如图所示的电路是由12个不同的电阻组成的，已知R1=12Ω，其余电阻值未知，测得AB间总阻值为6Ω，现将R1换成6Ω的电阻，则AB间总阻值变为（　　）
A．4Ω
B．6Ω
C．12Ω
D．24Ω
12．如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（　　）
A．1∶3
B．3∶1
C．1∶2
D．2∶1
二、填空题
13．将定值电阻R1、R2，串联接在电压保持不变的电路中，已知电阻R1两端的电压与电源电压之比为1∶4，则电阻R1∶R2=______。
14．某照明灯额定电压是36V，正常发光时灯丝电阻为24Ω，如果电源电压是54V，为使照明灯正常发光，可以在电路中串联一个阻值为___________
Ω的电阻。
15．如图所示电路中，电路两端电压，电阻，通过的电流是，则电阻R2的阻值是_________。
16．如图甲所示电路中，R是一个定值电阻，Rt是一个半导体材料制成的热敏电阻，其阻值随温度变化的曲线如图乙所示，当开关闭合且电阻Rt所处的环境温度升高时，电流表示数_______，电压表示数_______（选填“增大”、“减小”或“不变”）
三、综合题
17．在研究“电流与电阻的关系”的实验时：
（1）请在图甲中把余下部分的电路用笔画线代替导线连接完整______；（要求滑动变阻器的滑片向右滑动时连入电路的电阻变大）
（2）连接电路时，开关应该是______的；在某次测量中，电流表的示数如图乙所示，电流为______
A；
（3）实验中，滑动变阻器的主要作用是_____________；
（4）当把电路中5的电阻换成一个10的电阻时，应该将滑动变阻器的滑片向______移动（填“左”或“右”）。
18．实际测量中使用的电流表内是有电阻的，常称为电流表内阻。在如图所示的电路中，电源的电压，电流表满偏电流（即电流表允许通过的最大电流），电流表内阻，，为接线柱。
(1)用一条导线把，直接连起来，此时，应把滑动变阻器调节为多少才能使电流表恰好达到满偏电流？
(2)调至满偏电流后保持阻值不变，在、间接入一个的定值电阻，电流表指针指在多少刻度的位置？
(3)如果把任意电阻接在、之间，写出电流表读数与之间的关系式。
19．如图所示，电源电压保持不变，R1=20Ω，滑动变阻器R2的规格为“100Ω　1A”；
（1）闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；
（2）闭合开关S1、S3，断开开关S2，滑动变阻器滑片置于中点位置时，电压表的示数为4V，求R3的阻值。
参考答案
1．C2．A3．A4．B5．B6．C7．D8．D9．B10．B11．A12．B
13．1∶3
14．12
15．30
16．增大
减小
17．
断开
0.3
保持定制电阻两端的电压不变
右
18．(1)；(2)；(3)
19．（1）8V；（2）50Ω
