2020年人教版九年级全一册同步专题训练：17.4欧姆定律在串、并联电路中的应用 含答案

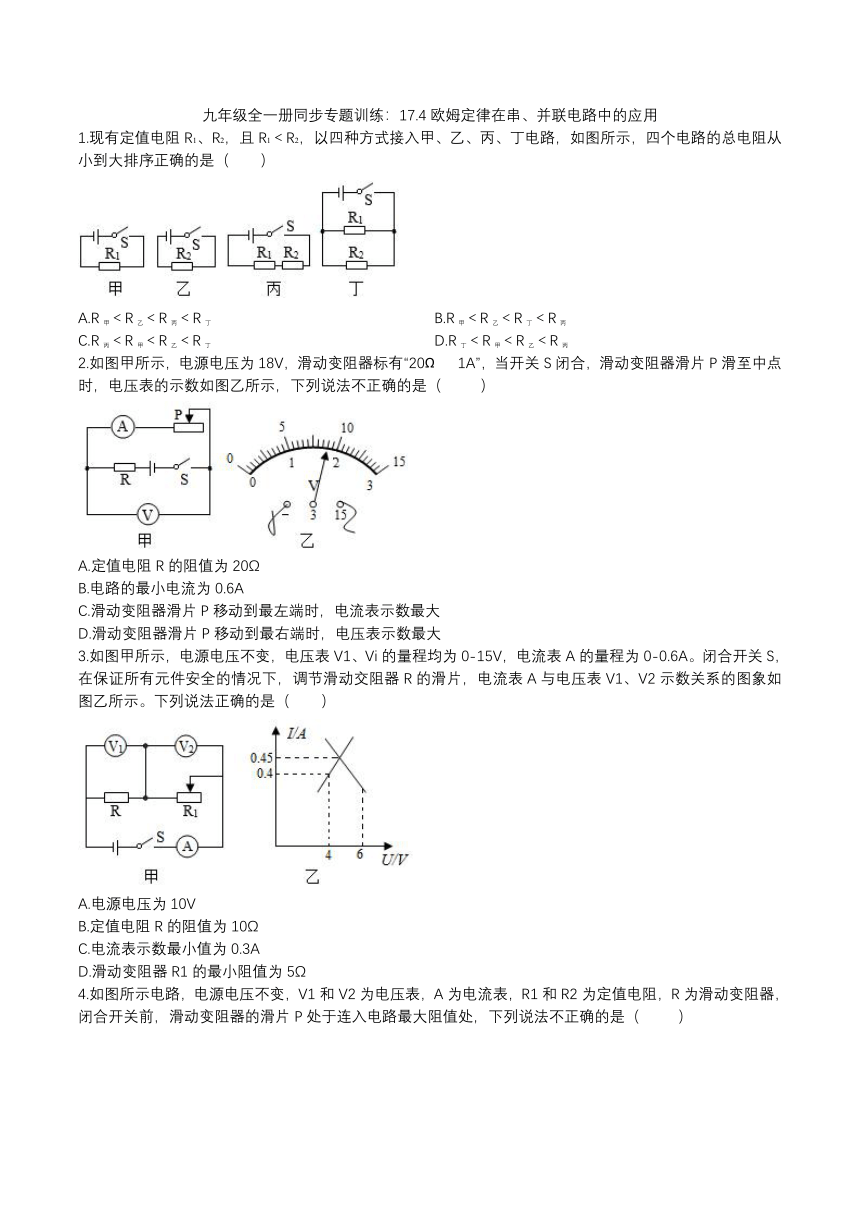

九年级全一册同步专题训练：17.4欧姆定律在串、并联电路中的应用
1.现有定值电阻R1、R2，且R1＜R2，以四种方式接入甲、乙、丙、丁电路，如图所示，四个电路的总电阻从小到大排序正确的是（　　）
A.R甲＜R乙＜R丙＜R丁
B.R甲＜R乙＜R丁＜R丙
C.R丙＜R甲＜R乙＜R丁
D.R丁＜R甲＜R乙＜R丙
2.如图甲所示，电源电压为18V，滑动变阻器标有“20Ω
1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（
）
A.定值电阻R的阻值为20Ω
B.电路的最小电流为0.6A
C.滑动变阻器滑片P移动到最左端时，电流表示数最大
D.滑动变阻器滑片P移动到最右端时，电压表示数最大
3.如图甲所示，电源电压不变，电压表V1、Vi的量程均为0-15V，电流表A的量程为0-0.6A。闭合开关S，在保证所有元件安全的情况下，调节滑动交阻器R的滑片，电流表A与电压表V1、V2示数关系的图象如图乙所示。下列说法正确的是（
）
A.电源电压为10V
B.定值电阻R的阻值为10Ω
C.电流表示数最小值为0.3A
D.滑动变阻器R1的最小阻值为5Ω
4.如图所示电路，电源电压不变，V1和V2为电压表，A为电流表，R1和R2为定值电阻，R为滑动变阻器，闭合开关前，滑动变阻器的滑片P处于连入电路最大阻值处，下列说法不正确的是（
）
A.闭合开关S，断开开关S1、S2，R1、R2、R3串联，R1、R2可正常工作
B.先闭合开关S、S1，再闭合S2，电压表V1变小，电压表V2不变，电流表示数将发生改变
C.闭合开关S、S2，断开开关S1，滑片P从A端向B端滑动过程中，电压表V1、V2变示数不变
D.闭合开关S、S1，断开开关S2，滑片P从A端向B端滑动过程中，流过R1、R2电流不变
5.如图所示电路，电源电压不变，V1和V2为电压表，A为电流表，R1为定值电阻，R2为滑动变阻器，灯丝的电阻不随温度的变化而变化，下列说法正确的是（　　）
A.闭合S1，断开S2，滑片P向右滑动时，电压表V1示数变大，电压表V2示数变小，电流表示数变小
B.闭合S1，断开S2，滑片P向左滑动时，电压表V1与电流表的示数比值不变
C.滑片P置于A端，先闭合S1，再闭合?S2，电压表V1示数变大，电压表V2示数变小，电流表示数变大
D.闭合S1S2之后，滑片P向左滑动时，电压表V1示数变小，电流表示数变小
6.如图所示是小华同学探究“串联电路电压关系”的电路设计，电源电压恒定不变。闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变小，则产生这一现象的原因是（　　）
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
7.如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关S，Rp的滑片从一端移动到另一端，得到电压与电流图象如图乙，下列说法正确的是（　　）
A.电源电压为1V
B.R1阻值为1.8Ω
C.滑动变阻器?最大电阻值是5Ω
D.当电流表为0.4A时，滑动变阻器接入电路的电阻为2.5Ω
8.如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3A，则下列结论正确的是（　　）
A.R1=8Ω
B.R2=8Ω
C.R1=20Ω
D.R2=20Ω
73.（2020秋?丰满区校级月考）在如图所示的电路中，电阻R1=6Ω，R2=8Ω.当开关S接位置1时，电流表的示数为0.4A，则当开关S接位置2时，电流表的示数可能是（　　）
A.0.25A
B.0.3A
C.0.35A
D.0.4A
10.如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是（　　）
A.10Ω??8V
B.20Ω??6V
C.20Ω??8V
D.10Ω??6V

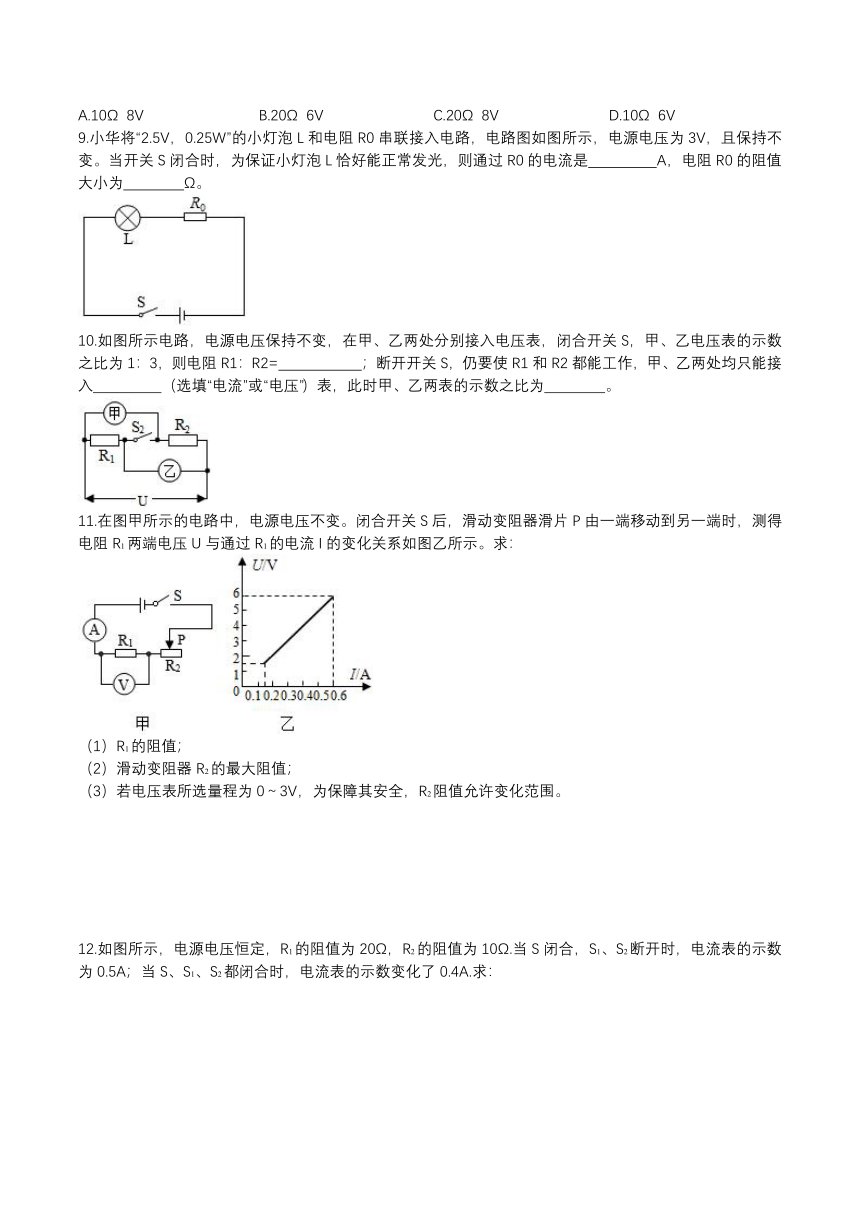

9.小华将“2.5V，0.25W”的小灯泡L和电阻R0串联接入电路，电路图如图所示，电源电压为3V，且保持不变。当开关S闭合时，为保证小灯泡L恰好能正常发光，则通过R0的电流是
A，电阻R0的阻值大小为
Ω。
10.如图所示电路，电源电压保持不变，在甲、乙两处分别接入电压表，闭合开关S，甲、乙电压表的示数之比为1：3，则电阻R1：R2=
；断开开关S，仍要使R1和R2都能工作，甲、乙两处均只能接入
（选填“电流”或“电压”）表，此时甲、乙两表的示数之比为
。
11.在图甲所示的电路中，电源电压不变。闭合开关S后，滑动变阻器滑片P由一端移动到另一端时，测得电阻R1两端电压U与通过R1的电流I的变化关系如图乙所示。求：
（1）R1的阻值；
（2）滑动变阻器R2的最大阻值；
（3）若电压表所选量程为0～3V，为保障其安全，R2阻值允许变化范围。
12.如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω.当S闭合，S1、S2断开时，电流表的示数为0.5A；当S、S1、S2都闭合时，电流表的示数变化了0.4A.求：
（1）电源两端电压U；
（2）定值电阻R3的阻值。
九年级全一册同步专题训练：17.4欧姆定律在串、并联电路中的应用答案
1.现有定值电阻R1、R2，且R1＜R2，以四种方式接入甲、乙、丙、丁电路，如图所示，四个电路的总电阻从小到大排序正确的是（　　）
A.R甲＜R乙＜R丙＜R丁
B.R甲＜R乙＜R丁＜R丙
C.R丙＜R甲＜R乙＜R丁
D.R丁＜R甲＜R乙＜R丙
答案：D
2.如图甲所示，电源电压为18V，滑动变阻器标有“20Ω
1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（
）
A.定值电阻R的阻值为20Ω
B.电路的最小电流为0.6A
C.滑动变阻器滑片P移动到最左端时，电流表示数最大
D.滑动变阻器滑片P移动到最右端时，电压表示数最大
答案：A
3.如图甲所示，电源电压不变，电压表V1、Vi的量程均为0-15V，电流表A的量程为0-0.6A。闭合开关S，在保证所有元件安全的情况下，调节滑动交阻器R的滑片，电流表A与电压表V1、V2示数关系的图象如图乙所示。下列说法正确的是（
）
A.电源电压为10V
B.定值电阻R的阻值为10Ω
C.电流表示数最小值为0.3A
D.滑动变阻器R1的最小阻值为5Ω
答案：BCD
4.如图所示电路，电源电压不变，V1和V2为电压表，A为电流表，R1和R2为定值电阻，R为滑动变阻器，闭合开关前，滑动变阻器的滑片P处于连入电路最大阻值处，下列说法不正确的是（
）
A.闭合开关S，断开开关S1、S2，R1、R2、R3串联，R1、R2可正常工作
B.先闭合开关S、S1，再闭合S2，电压表V1变小，电压表V2不变，电流表示数将发生改变
C.闭合开关S、S2，断开开关S1，滑片P从A端向B端滑动过程中，电压表V1、V2变示数不变
D.闭合开关S、S1，断开开关S2，滑片P从A端向B端滑动过程中，流过R1、R2电流不变
答案：D
5.如图所示电路，电源电压不变，V1和V2为电压表，A为电流表，R1为定值电阻，R2为滑动变阻器，灯丝的电阻不随温度的变化而变化，下列说法正确的是（　　）
A.闭合S1，断开S2，滑片P向右滑动时，电压表V1示数变大，电压表V2示数变小，电流表示数变小
B.闭合S1，断开S2，滑片P向左滑动时，电压表V1与电流表的示数比值不变
C.滑片P置于A端，先闭合S1，再闭合?S2，电压表V1示数变大，电压表V2示数变小，电流表示数变大
D.闭合S1S2之后，滑片P向左滑动时，电压表V1示数变小，电流表示数变小
答案：BC
6.如图所示是小华同学探究“串联电路电压关系”的电路设计，电源电压恒定不变。闭合开关S后，灯L1、L2都发光，一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变小，则产生这一现象的原因是（　　）
A.灯L1断路
B.灯L1短路
C.灯L2断路
D.灯L2短路
答案：B
7.如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关S，Rp的滑片从一端移动到另一端，得到电压与电流图象如图乙，下列说法正确的是（　　）
A.电源电压为1V
B.R1阻值为1.8Ω
C.滑动变阻器?最大电阻值是5Ω
D.当电流表为0.4A时，滑动变阻器接入电路的电阻为2.5Ω
答案：D
8.如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开、S2闭合时，电流表的示数为0.3A，则下列结论正确的是（　　）
A.R1=8Ω
B.R2=8Ω
C.R1=20Ω
D.R2=20Ω
答案：B
73.（2020秋?丰满区校级月考）在如图所示的电路中，电阻R1=6Ω，R2=8Ω.当开关S接位置1时，电流表的示数为0.4A，则当开关S接位置2时，电流表的示数可能是（　　）
A.0.25A
B.0.3A
C.0.35A
D.0.4A
答案：C
10.如图所示，电源电压保持不变，电阻R1的阻值为10Ω，闭合开关S1、S2，电压表示数为6V；断开S2后，电压表示数为2V，则R2的阻值和电源电压分别是（　　）
A.10Ω??8V
B.20Ω??6V
C.20Ω??8V
D.10Ω??6V
答案：B
9.小华将“2.5V，0.25W”的小灯泡L和电阻R0串联接入电路，电路图如图所示，电源电压为3V，且保持不变。当开关S闭合时，为保证小灯泡L恰好能正常发光，则通过R0的电流是
A，电阻R0的阻值大小为
Ω。
答案：0.1
5
10.如图所示电路，电源电压保持不变，在甲、乙两处分别接入电压表，闭合开关S，甲、乙电压表的示数之比为1：3，则电阻R1：R2=
；断开开关S，仍要使R1和R2都能工作，甲、乙两处均只能接入
（选填“电流”或“电压”）表，此时甲、乙两表的示数之比为
。
答案：1:3
电流
1:3
11.在图甲所示的电路中，电源电压不变。闭合开关S后，滑动变阻器滑片P由一端移动到另一端时，测得电阻R1两端电压U与通过R1的电流I的变化关系如图乙所示。求：
（1）R1的阻值；
（2）滑动变阻器R2的最大阻值；
（3）若电压表所选量程为0～3V，为保障其安全，R2阻值允许变化范围。
答案：（1）R1的阻值为10Ω；
（2）滑动变阻器R2的最大阻值为30Ω；
（3）若电压表所选量程为0～3V，为保障其安全，R2阻值允许变化范围为10Ω～30Ω。
12.如图所示，电源电压恒定，R1的阻值为20Ω，R2的阻值为10Ω.当S闭合，S1、S2断开时，电流表的示数为0.5A；当S、S1、S2都闭合时，电流表的示数变化了0.4A.求：
（1）电源两端电压U；
（2）定值电阻R3的阻值。
答案：（1）电源电压为15V。（2）定值电阻R3的阻值为100Ω。
