2020人教版九年级全一册同步专题训练：17.2欧姆定律同步练习 含答案

九年级全一册同步专题训练：17.2欧姆定律同步练习

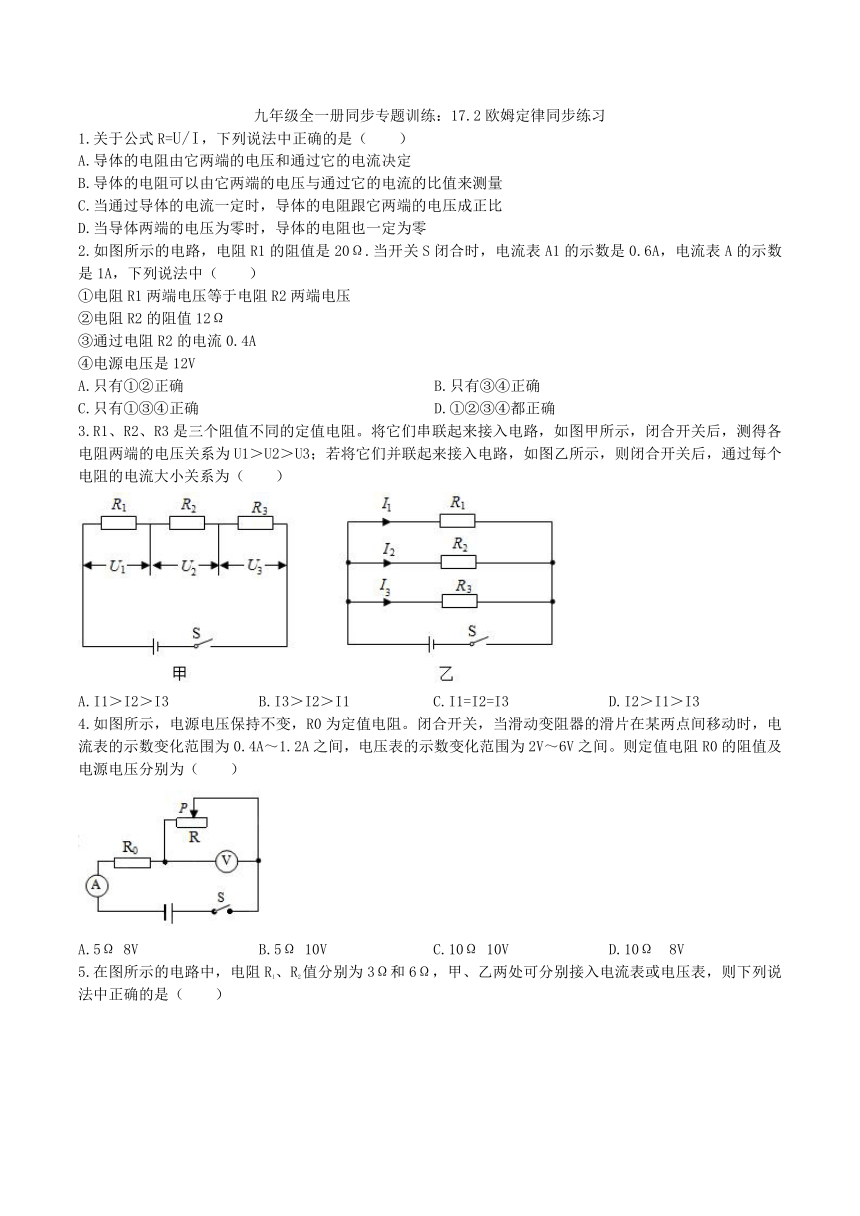

1.关于公式R=U/I，下列说法中正确的是（　　）
A.导体的电阻由它两端的电压和通过它的电流决定
B.导体的电阻可以由它两端的电压与通过它的电流的比值来测量
C.当通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D.当导体两端的电压为零时，导体的电阻也一定为零
2.如图所示的电路，电阻R1的阻值是20Ω.当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（　　）
①电阻R1两端电压等于电阻R2两端电压
②电阻R2的阻值12Ω
③通过电阻R2的电流0.4A
④电源电压是12V
A.只有①②正确
B.只有③④正确
C.只有①③④正确
D.①②③④都正确
3.R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1＞U2＞U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（　　）
A.I1＞I2＞I3
B.I3＞I2＞I1
C.I1=I2=I3
D.I2＞I1＞I3
4.如图所示，电源电压保持不变，R0为定值电阻。闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.4A～1.2A之间，电压表的示数变化范围为2V～6V之间。则定值电阻R0的阻值及电源电压分别为（　　）
A.5Ω
8V
B.5Ω
10V
C.10Ω
10V
D.10Ω?8V

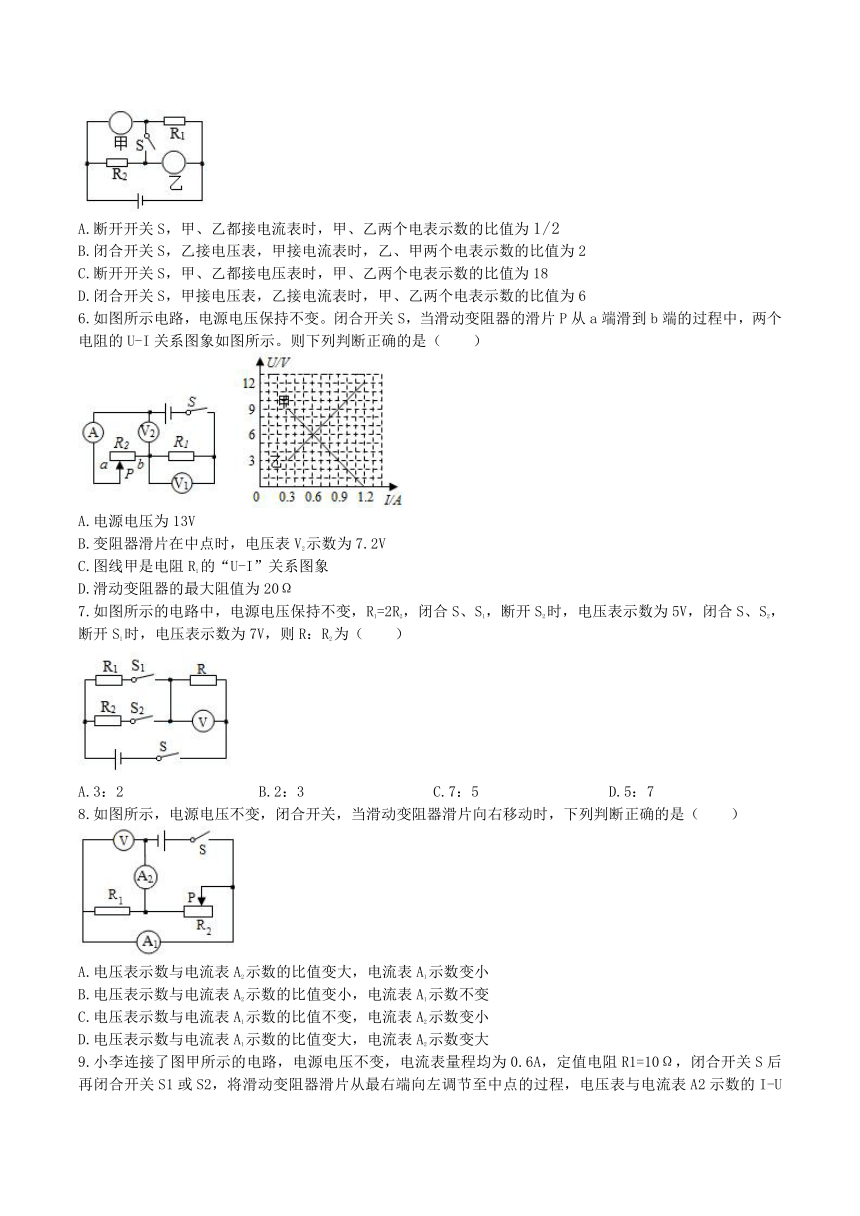

5.在图所示的电路中，电阻R1、R2值分别为3Ω和6Ω，甲、乙两处可分别接入电流表或电压表，则下列说法中正确的是（　　）
A.断开开关S，甲、乙都接电流表时，甲、乙两个电表示数的比值为1/2
B.闭合开关S，乙接电压表，甲接电流表时，乙、甲两个电表示数的比值为2
C.断开开关S，甲、乙都接电压表时，甲、乙两个电表示数的比值为18
D.闭合开关S，甲接电压表，乙接电流表时，甲、乙两个电表示数的比值为6
6.如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U-I关系图象如图所示。则下列判断正确的是（　　）
A.电源电压为13V
B.变阻器滑片在中点时，电压表V2示数为7.2V
C.图线甲是电阻R1的“U-I”关系图象
D.滑动变阻器的最大阻值为20Ω
7.如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（　　）
A.3：2
B.2：3
C.7：5
D.5：7
8.如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向右移动时，下列判断正确的是（　　）
A.电压表示数与电流表A2示数的比值变大，电流表A1示数变小
B.电压表示数与电流表A2示数的比值变小，电流表A1示数不变
C.电压表示数与电流表A1示数的比值不变，电流表A2示数变小
D.电压表示数与电流表A1示数的比值变大，电流表A2示数变大

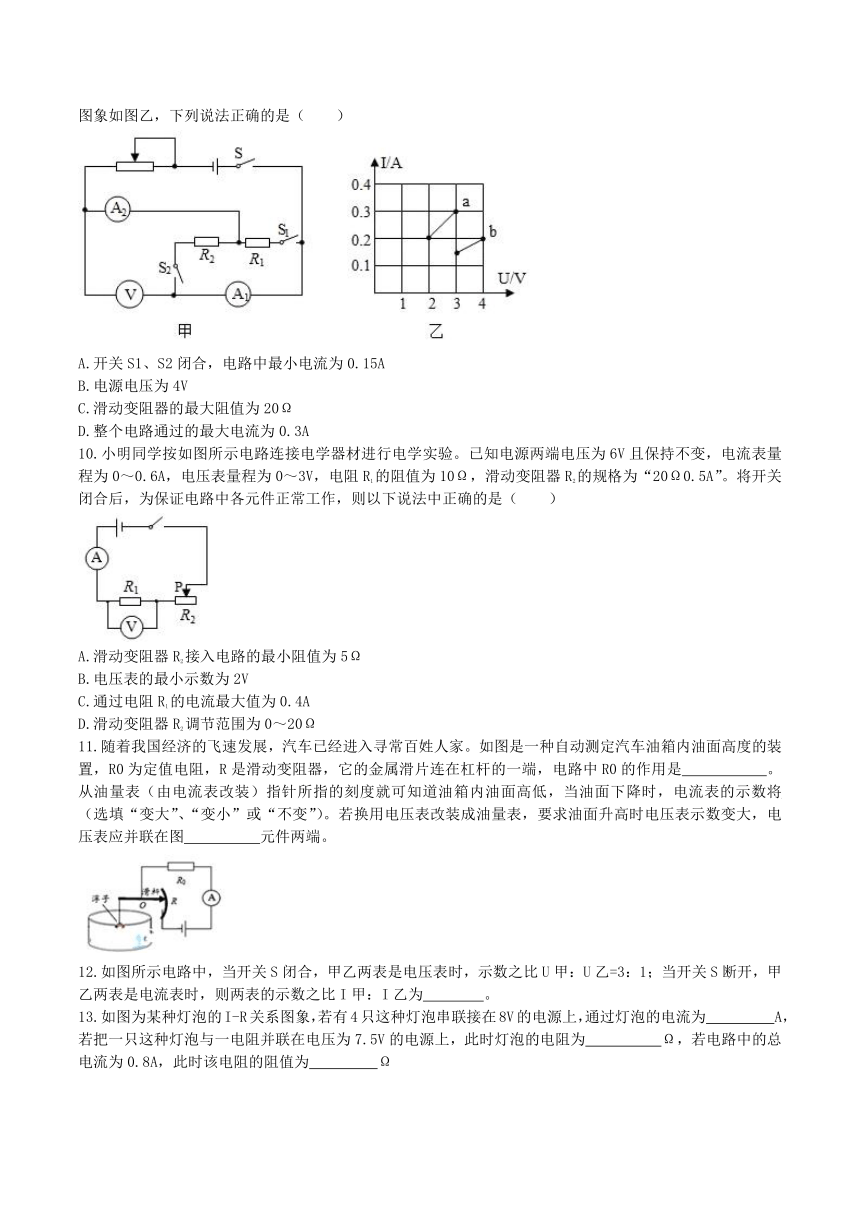

9.小李连接了图甲所示的电路，电源电压不变，电流表量程均为0.6A，定值电阻R1=10Ω，闭合开关S后再闭合开关S1或S2，将滑动变阻器滑片从最右端向左调节至中点的过程，电压表与电流表A2示数的I-U图象如图乙，下列说法正确的是（　　）
A.开关S1、S2闭合，电路中最小电流为0.15A
B.电源电压为4V
C.滑动变阻器的最大阻值为20Ω
D.整个电路通过的最大电流为0.3A
10.小明同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω0.5A”。将开关闭合后，为保证电路中各元件正常工作，则以下说法中正确的是（　　）
A.滑动变阻器R2接入电路的最小阻值为5Ω
B.电压表的最小示数为2V
C.通过电阻R1的电流最大值为0.4A
D.滑动变阻器R2调节范围为0～20Ω
11.随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置，R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端，电路中R0的作用是
。从油量表（由电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，电流表的示数将
（选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图
元件两端。
12.如图所示电路中，当开关S闭合，甲乙两表是电压表时，示数之比U甲：U乙=3：1；当开关S断开，甲乙两表是电流表时，则两表的示数之比I甲：I乙为
。

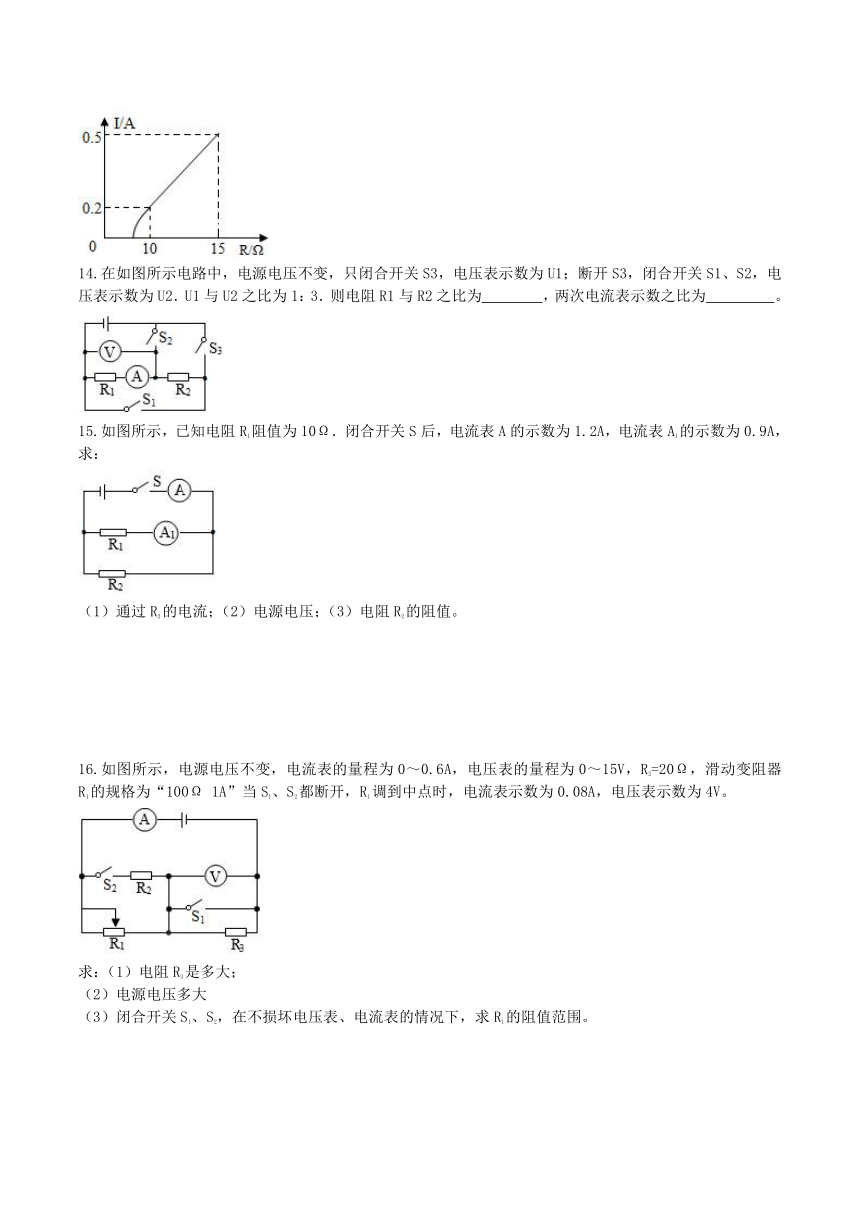

13.如图为某种灯泡的I-R关系图象，若有4只这种灯泡串联接在8V的电源上，通过灯泡的电流为
A，若把一只这种灯泡与一电阻并联在电压为7.5V的电源上，此时灯泡的电阻为
Ω，若电路中的总电流为0.8A，此时该电阻的阻值为
Ω
14.在如图所示电路中，电源电压不变，只闭合开关S3，电压表示数为U1；断开S3，闭合开关S1、S2，电压表示数为U2．U1与U2之比为1：3．则电阻R1与R2之比为
，两次电流表示数之比为
。
15.如图所示，已知电阻R1阻值为10Ω．闭合开关S后，电流表A的示数为1.2A，电流表A1的示数为0.9A，求：
（1）通过R2的电流；（2）电源电压；（3）电阻R2的阻值。
16.如图所示，电源电压不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R2=20Ω，滑动变阻器R1的规格为“100Ω
1A”当S1、S2都断开，R1调到中点时，电流表示数为0.08A，电压表示数为4V。
求：（1）电阻R3是多大；
（2）电源电压多大
（3）闭合开关S1、S2，在不损坏电压表、电流表的情况下，求R1的阻值范围。

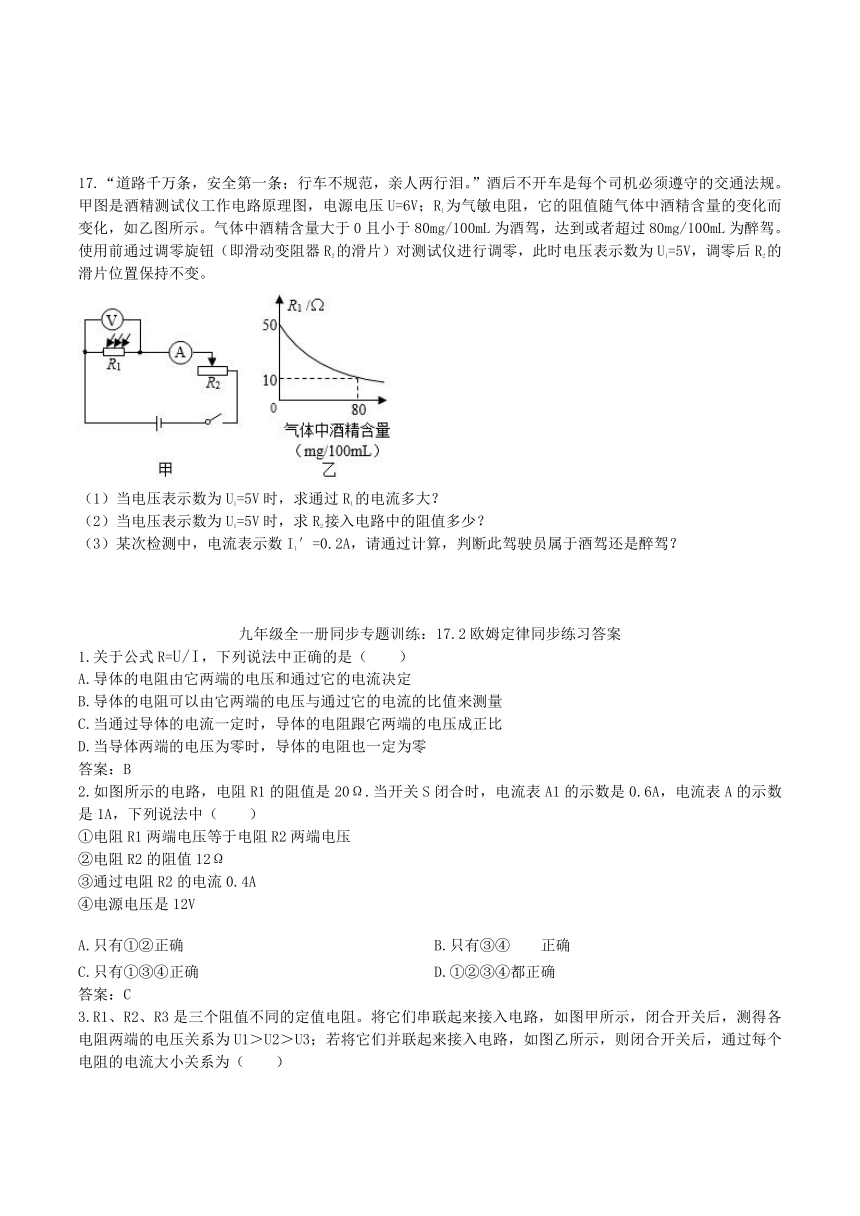

17.“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1=5V，调零后R2的滑片位置保持不变。
（1）当电压表示数为U1=5V时，求通过R1的电流多大？
（2）当电压表示数为U1=5V时，求R2接入电路中的阻值多少？
（3）某次检测中，电流表示数I1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾？
九年级全一册同步专题训练：17.2欧姆定律同步练习答案
1.关于公式R=U/I，下列说法中正确的是（　　）
A.导体的电阻由它两端的电压和通过它的电流决定
B.导体的电阻可以由它两端的电压与通过它的电流的比值来测量
C.当通过导体的电流一定时，导体的电阻跟它两端的电压成正比
D.当导体两端的电压为零时，导体的电阻也一定为零
答案：B
2.如图所示的电路，电阻R1的阻值是20Ω.当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1A，下列说法中（　　）
①电阻R1两端电压等于电阻R2两端电压
②电阻R2的阻值12Ω
③通过电阻R2的电流0.4A
④电源电压是12V
A.只有①②正确
B.只有③④正确
C.只有①③④正确
D.①②③④都正确
答案：C
3.R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1＞U2＞U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为（　　）
A.I1＞I2＞I3
B.I3＞I2＞I1
C.I1=I2=I3
D.I2＞I1＞I3
答案：B
4.如图所示，电源电压保持不变，R0为定值电阻。闭合开关，当滑动变阻器的滑片在某两点间移动时，电流表的示数变化范围为0.4A～1.2A之间，电压表的示数变化范围为2V～6V之间。则定值电阻R0的阻值及电源电压分别为（　　）
A.5Ω
8V
B.5Ω
10V
C.10Ω
10V
D.10Ω?8V
答案：A
5.在图所示的电路中，电阻R1、R2值分别为3Ω和6Ω，甲、乙两处可分别接入电流表或电压表，则下列说法中正确的是（　　）
A.断开开关S，甲、乙都接电流表时，甲、乙两个电表示数的比值为1/2
B.闭合开关S，乙接电压表，甲接电流表时，乙、甲两个电表示数的比值为2
C.断开开关S，甲、乙都接电压表时，甲、乙两个电表示数的比值为18
D.闭合开关S，甲接电压表，乙接电流表时，甲、乙两个电表示数的比值为6
答案：D
6.如图所示电路，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U-I关系图象如图所示。则下列判断正确的是（　　）
A.电源电压为13V
B.变阻器滑片在中点时，电压表V2示数为7.2V
C.图线甲是电阻R1的“U-I”关系图象
D.滑动变阻器的最大阻值为20Ω
答案：B
7.如图所示的电路中，电源电压保持不变，R1=2R2，闭合S、S1，断开S2时，电压表示数为5V，闭合S、S2，断开S1时，电压表示数为7V，则R：R2为（　　）
A.3：2
B.2：3
C.7：5
D.5：7
答案：A
8.如图所示，电源电压不变，闭合开关，当滑动变阻器滑片向右移动时，下列判断正确的是（　　）
A.电压表示数与电流表A2示数的比值变大，电流表A1示数变小
B.电压表示数与电流表A2示数的比值变小，电流表A1示数不变
C.电压表示数与电流表A1示数的比值不变，电流表A2示数变小
D.电压表示数与电流表A1示数的比值变大，电流表A2示数变大
答案：C
9.小李连接了图甲所示的电路，电源电压不变，电流表量程均为0.6A，定值电阻R1=10Ω，闭合开关S后再闭合开关S1或S2，将滑动变阻器滑片从最右端向左调节至中点的过程，电压表与电流表A2示数的I-U图象如图乙，下列说法正确的是（　　）
A.开关S1、S2闭合，电路中最小电流为0.15A
B.电源电压为4V
C.滑动变阻器的最大阻值为20Ω
D.整个电路通过的最大电流为0.3A
答案：C
10.小明同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω0.5A”。将开关闭合后，为保证电路中各元件正常工作，则以下说法中正确的是（　　）
A.滑动变阻器R2接入电路的最小阻值为5Ω
B.电压表的最小示数为2V
C.通过电阻R1的电流最大值为0.4A
D.滑动变阻器R2调节范围为0～20Ω
答案：B
11.随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置，R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端，电路中R0的作用是
。从油量表（由电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，电流表的示数将
（选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图
元件两端。
答案：保护电路；变小；R0。
12.如图所示电路中，当开关S闭合，甲乙两表是电压表时，示数之比U甲：U乙=3：1；当开关S断开，甲乙两表是电流表时，则两表的示数之比I甲：I乙为
。
答案：2:3
13.如图为某种灯泡的I-R关系图象，若有4只这种灯泡串联接在8V的电源上，通过灯泡的电流为
A，若把一只这种灯泡与一电阻并联在电压为7.5V的电源上，此时灯泡的电阻为
Ω，若电路中的总电流为0.8A，此时该电阻的阻值为
Ω
答案：0.2
15
25
14.在如图所示电路中，电源电压不变，只闭合开关S3，电压表示数为U1；断开S3，闭合开关S1、S2，电压表示数为U2．U1与U2之比为1：3．则电阻R1与R2之比为
，两次电流表示数之比为
。
答案：1:2
1:3
15.如图所示，已知电阻R1阻值为10Ω．闭合开关S后，电流表A的示数为1.2A，电流表A1的示数为0.9A，求：
（1）通过R2的电流；（2）电源电压；（3）电阻R2的阻值。
答案：（1）通过R2的电流为0.3A；（2）电源电压为9V；（3）电阻R2的阻值为30Ω。
16.如图所示，电源电压不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R2=20Ω，滑动变阻器R1的规格为“100Ω
1A”当S1、S2都断开，R1调到中点时，电流表示数为0.08A，电压表示数为4V。
求：（1）电阻R3是多大；
（2）电源电压多大
（3）闭合开关S1、S2，在不损坏电压表、电流表的情况下，求R1的阻值范围。
答案：（1）电阻R3是50Ω；
（2）电源电压为8V；
（3）闭合开关S1、S2，在不损坏电压表、电流表的情况下，R1的阻值范围为40Ω～100Ω。
17.“道路千万条，安全第一条；行车不规范，亲人两行泪。”酒后不开车是每个司机必须遵守的交通法规。甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1=5V，调零后R2的滑片位置保持不变。
（1）当电压表示数为U1=5V时，求通过R1的电流多大？
（2）当电压表示数为U1=5V时，求R2接入电路中的阻值多少？
（3）某次检测中，电流表示数I1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾？
答案：（1）当电压表示数为U1=5V时，通过R1的电流为0.1A；
（2）当电压表示数为U1=5V时，R2接入电路中的阻值为10Ω；
（3）此驾驶员为酒驾。
