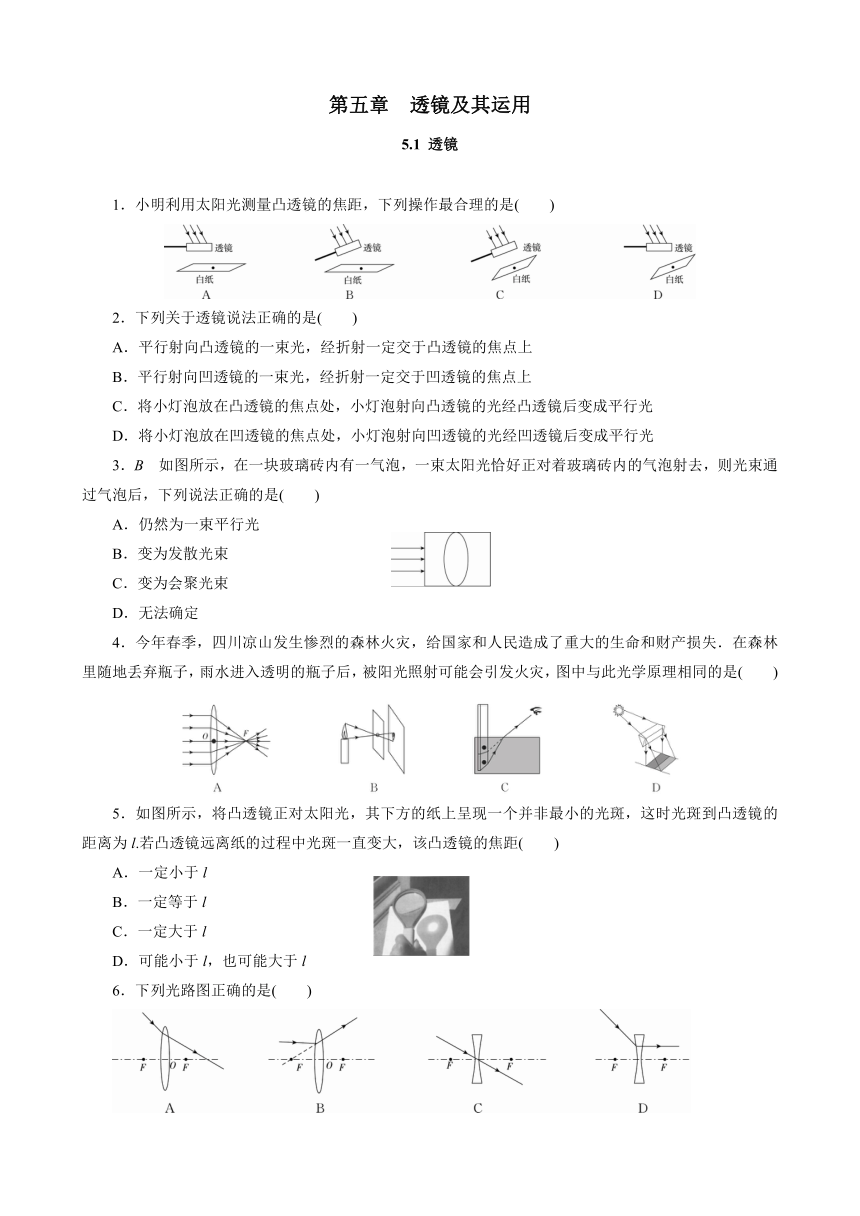

人教版八年级上册物理同步训练 5.1 透镜 (含答案）

第五章
透镜及其运用
5.1
透镜
1．小明利用太阳光测量凸透镜的焦距，下列操作最合理的是(　　)
2．下列关于透镜说法正确的是(　　)
A．平行射向凸透镜的一束光，经折射一定交于凸透镜的焦点上
B．平行射向凹透镜的一束光，经折射一定交于凹透镜的焦点上
C．将小灯泡放在凸透镜的焦点处，小灯泡射向凸透镜的光经凸透镜后变成平行光
D．将小灯泡放在凹透镜的焦点处，小灯泡射向凹透镜的光经凹透镜后变成平行光
3．B　如图所示，在一块玻璃砖内有一气泡，一束太阳光恰好正对着玻璃砖内的气泡射去，则光束通过气泡后，下列说法正确的是(　　)
A．仍然为一束平行光
B．变为发散光束
C．变为会聚光束
D．无法确定
4．今年春季，四川凉山发生惨烈的森林火灾，给国家和人民造成了重大的生命和财产损失．在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，图中与此光学原理相同的是(　　)
5．如图所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l.若凸透镜远离纸的过程中光斑一直变大，该凸透镜的焦距(　　)
A．一定小于l
B．一定等于l
C．一定大于l
D．可能小于l，也可能大于l
6．下列光路图正确的是(　　)

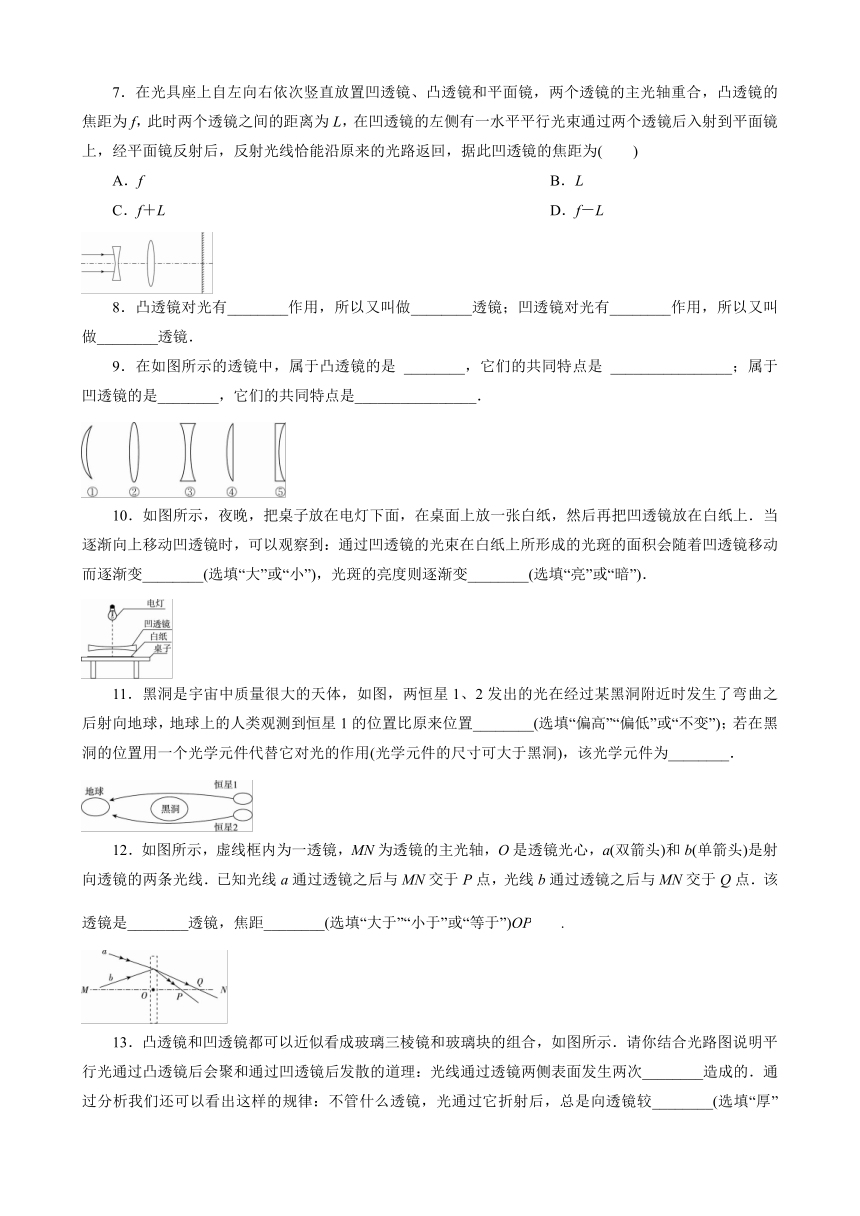

7．在光具座上自左向右依次竖直放置凹透镜、凸透镜和平面镜，两个透镜的主光轴重合，凸透镜的焦距为f，此时两个透镜之间的距离为L，在凹透镜的左侧有一水平平行光束通过两个透镜后入射到平面镜上，经平面镜反射后，反射光线恰能沿原来的光路返回，据此凹透镜的焦距为(　　)
A．f
B．L
C．f＋L
D．f－L
8．凸透镜对光有________作用，所以又叫做________透镜；凹透镜对光有________作用，所以又叫做________透镜．
9．在如图所示的透镜中，属于凸透镜的是
________，它们的共同特点是
________________；属于凹透镜的是________，它们的共同特点是________________．
10．如图所示，夜晚，把桌子放在电灯下面，在桌面上放一张白纸，然后再把凹透镜放在白纸上．当逐渐向上移动凹透镜时，可以观察到：通过凹透镜的光束在白纸上所形成的光斑的面积会随着凹透镜移动而逐渐变________(选填“大”或“小”)，光斑的亮度则逐渐变________(选填“亮”或“暗”)．
11．黑洞是宇宙中质量很大的天体，如图，两恒星1、2发出的光在经过某黑洞附近时发生了弯曲之后射向地球，地球上的人类观测到恒星1的位置比原来位置________(选填“偏高”“偏低”或“不变”)；若在黑洞的位置用一个光学元件代替它对光的作用(光学元件的尺寸可大于黑洞)，该光学元件为________．
12．如图所示，虚线框内为一透镜，MN为透镜的主光轴，O是透镜光心，a(双箭头)和b(单箭头)是射向透镜的两条光线．已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点．该透镜是________透镜，焦距________(选填“大于”“小于”或“等于”)OP.
13．凸透镜和凹透镜都可以近似看成玻璃三棱镜和玻璃块的组合，如图所示．请你结合光路图说明平行光通过凸透镜后会聚和通过凹透镜后发散的道理：光线通过透镜两侧表面发生两次________造成的．通过分析我们还可以看出这样的规律：不管什么透镜，光通过它折射后，总是向透镜较________(选填“厚”或“薄”)的那边偏折；厚度越大，偏折越________，透镜的焦距越________(后两空均选填“大”或“小”)．
14．小明同学经常通过观察和实验，探索物理的奥秘，在某次实验中：
(1)用一只透镜正对太阳光，如图甲所示，纸板上出现的现象表明该透镜对光有________作用，该透镜是________(选填“凸”或“凹”)透镜．
(2)用如图乙的装置进行实验，调节纸板与透镜的距离，纸板上会出现最小的光斑，用刻度尺测量该光斑与透镜的距离．该刻度尺的分度值为________cm，透镜与纸板的距离为________cm.
(3)把温度计的玻璃泡放置在光斑处，发现温度计的示数增大，说明光能可以转化为内能，如图丙所示，此时温度计的示数为________℃.
15．(1)如图甲所示，AB为遮光板，S′是点光源S在平面镜中所成的像，S发出的一条光线经平面镜反射后恰好经过凸透镜左侧焦点F.请画出：
①光源S的位置；
②光线EF的入射光线；
③光线EF经凸透镜后的出射光线．
(2)如图乙所示，凸透镜的主光轴与水面垂直，其焦点F恰好在水面上．一条光线从水中射向焦点F，折射光线为FA.请画出：
①FA在水中入射光线的大致方向；
②水中入射光线经水面反射的光线；
③光线FA经凸透镜折射的光线．
答案：
1~7：CCB
AAC
D
8.
会聚
会聚
发散
发散
9.
①②④
中间厚、边缘薄
③⑤
中间薄、边缘厚
10.
大
暗
11.
偏高
凸透镜
12.
凸
大于
13.
折射
厚
大
小
14.
（1）会聚
凸
（2）1
10.5（3）86
15.
（1）①通过平面镜作出S′的对称点S，即为光源S的位置；②连接S与入射点E，则SE即为光线EF的入射光线；③由图可知，光线EF过凸透镜左侧焦点F，则该光线经凸透镜折射后将平行于主光轴射出，如答图甲所示．
（2）①光由水中斜射进入空气中时，折射光线向远离法线方向偏折，折射角大于入射角，由此在法线左侧的水中画出入射光线；
②根据反射角等于入射角，在法线右侧的水中画出反射光线；
③过焦点的入射光线，经凸透镜折射后平行于主光轴射出，如答图乙所示．
