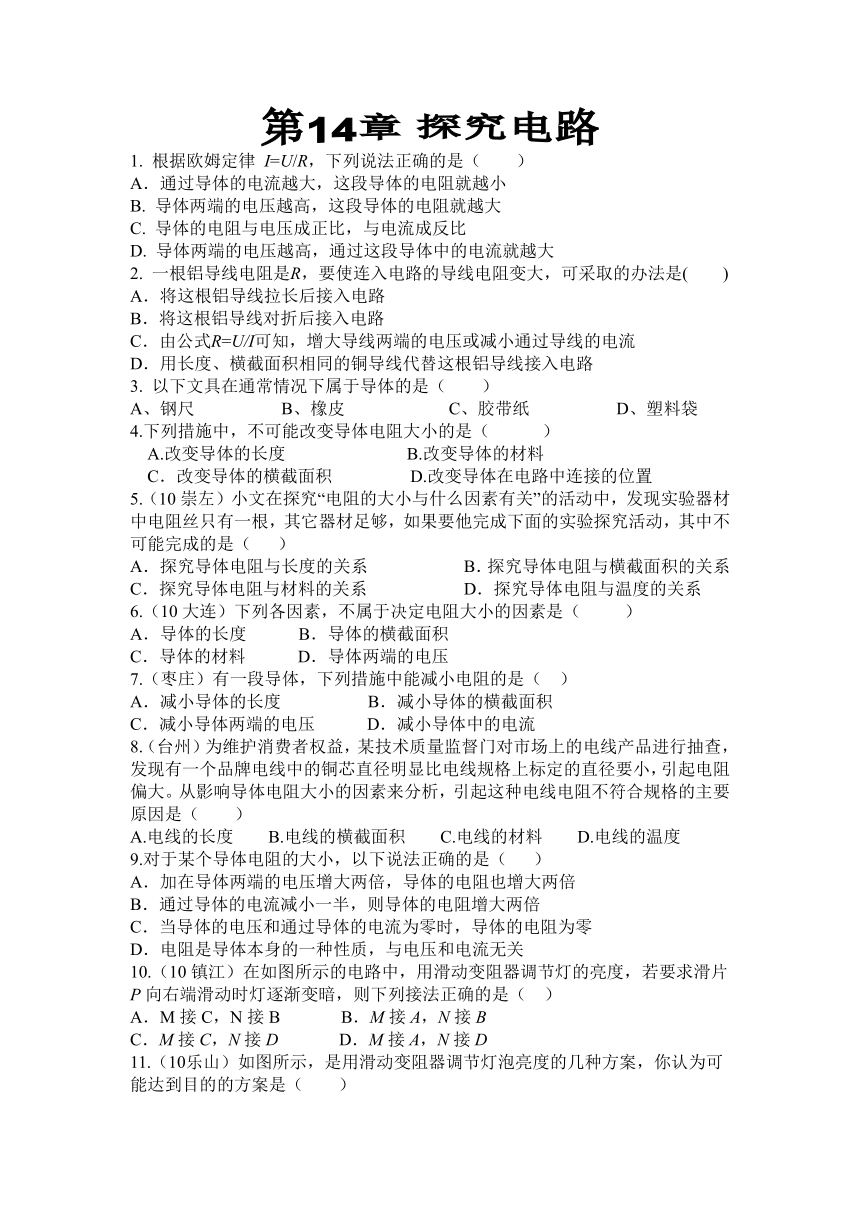

第14章 探究电路 同步练习ⅰ 14.1电阻

1. 根据欧姆定律 I=U/R，下列说法正确的是（ ）
A．通过导体的电流越大，这段导体的电阻就越小
B. 导体两端的电压越高，这段导体的电阻就越大
C. 导体的电阻与电压成正比，与电流成反比
D. 导体两端的电压越高，通过这段导体中的电流就越大
2. 一根铝导线电阻是R，要使连入电路的导线电阻变大，可采取的办法是( )
A．将这根铝导线拉长后接入电路
B．将这根铝导线对折后接入电路
C．由公式R=U/I可知，增大导线两端的电压或减小通过导线的电流
D．用长度、横截面积相同的铜导线代替这根铝导线接入电路
3. 以下文具在通常情况下属于导体的是（ ）
A、钢尺　　　　　B、橡皮　　　　　　C、胶带纸　　　　　D、塑料袋
4.下列措施中，不可能改变导体电阻大小的是（ ）
A.改变导体的长度 B.改变导体的材料
C．改变导体的横截面积 D.改变导体在电路中连接的位置
5.（10崇左）小文在探究“电阻的大小与什么因素有关”的活动中，发现实验器材中电阻丝只有一根，其它器材足够，如果要他完成下面的实验探究活动，其中不可能完成的是（ ）
A．探究导体电阻与长度的关系 B．探究导体电阻与横截面积的关系
C．探究导体电阻与材料的关系 D．探究导体电阻与温度的关系
6.（10大连）下列各因素，不属于决定电阻大小的因素是（ ）
A．导体的长度 B．导体的横截面积
C．导体的材料 D．导体两端的电压
7.（枣庄）有一段导体，下列措施中能减小电阻的是（ ）
A．减小导体的长度 B．减小导体的横截面积
C．减小导体两端的电压 D．减小导体中的电流
8.（台州）为维护消费者权益，某技术质量监督门对市场上的电线产品进行抽查，发现有一个品牌电线中的铜芯直径明显比电线规格上标定的直径要小，引起电阻偏大。从影响导体电阻大小的因素来分析，引起这种电线电阻不符合规格的主要原因是（ ）
A.电线的长度 B.电线的横截面积 C.电线的材料 D.电线的温度
9.对于某个导体电阻的大小，以下说法正确的是（ ）
A．加在导体两端的电压增大两倍，导体的电阻也增大两倍
B．通过导体的电流减小一半，则导体的电阻增大两倍
C．当导体的电压和通过导体的电流为零时，导体的电阻为零
D．电阻是导体本身的一种性质，与电压和电流无关
10.（10镇江）在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（ ）
A．M接C，N接B B．M接A，N接B
C．M接C，N接D D．M接A，N接D
11.（10乐山）如图所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是（　　）

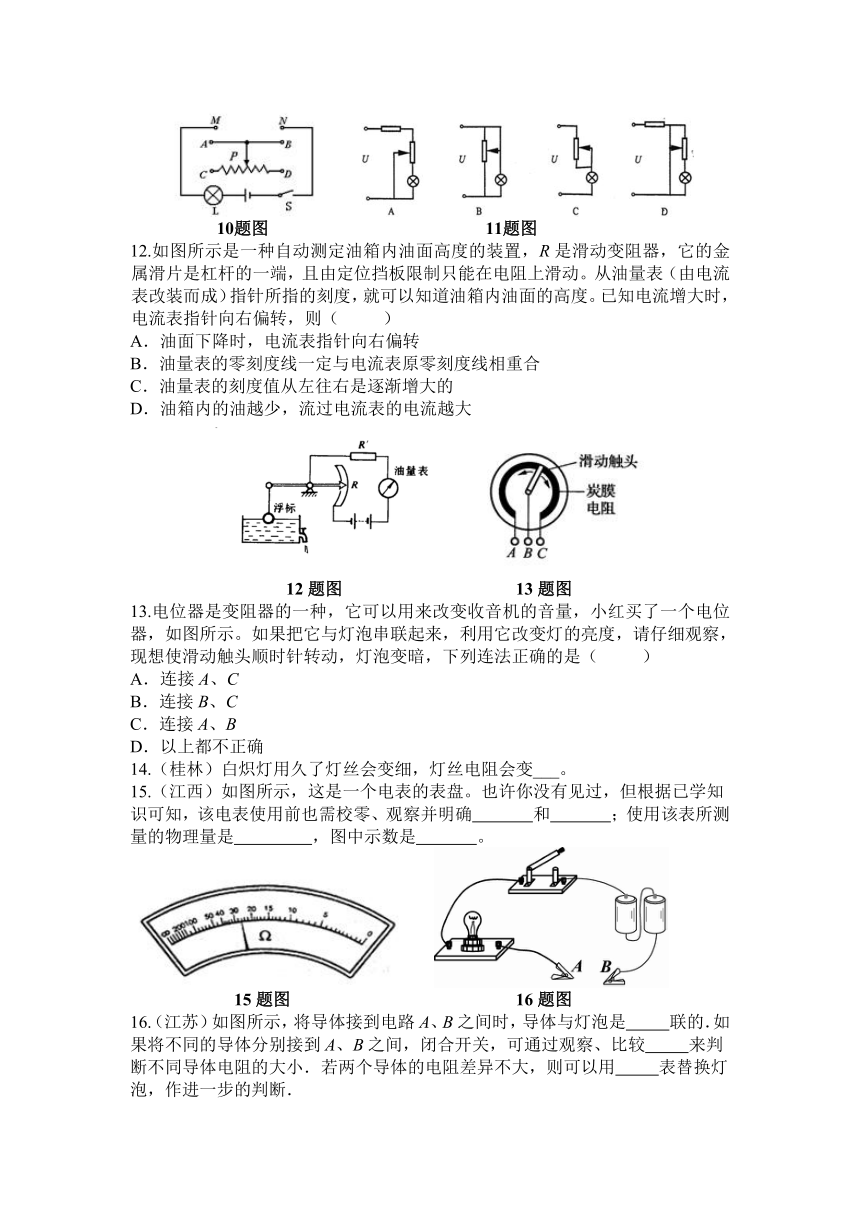

10题图 11题图
12.如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度。已知电流增大时，电流表指针向右偏转，则（ ）
A．油面下降时，电流表指针向右偏转
B．油量表的零刻度线一定与电流表原零刻度线相重合
C．油量表的刻度值从左往右是逐渐增大的
D．油箱内的油越少，流过电流表的电流越大
12题图 13题图
13.电位器是变阻器的一种，它可以用来改变收音机的音量，小红买了一个电位器，如图所示。如果把它与灯泡串联起来，利用它改变灯的亮度，请仔细观察，现想使滑动触头顺时针转动，灯泡变暗，下列连法正确的是（ ）
A．连接A、C
B．连接B、C
C．连接A、B
D．以上都不正确
14.（桂林）白炽灯用久了灯丝会变细，灯丝电阻会变___。
15.（江西）如图所示，这是一个电表的表盘。也许你没有见过，但根据已学知识可知，该电表使用前也需校零、观察并明确　 　 和　　　 ；使用该表所测量的物理量是　　　　 ，图中示数是　　 　。
15题图 16题图
16.（江苏）如图所示，将导体接到电路A、B之间时，导体与灯泡是 联的．如果将不同的导体分别接到A、B之间，闭合开关，可通过观察、比较 来判断不同导体电阻的大小．若两个导体的电阻差异不大，则可以用 表替换灯泡，作进一步的判断．
17.（北京密云）如图所示是研究导体的电阻跟哪些因素有关的实验装置。木板上有两条长度与横截面积均相等的金属丝。AB是镍铬合金丝，CD是锰铜丝。这个实验装置可以探究导体的电阻与 是否有关。如果将金属丝CD换为镍铬合金丝，其长度等于金属丝AB的二分之一，横截面积与金属丝AB相等，那么这个实验装置可探究导体电阻与　　　是否有关。
17题图 18题图
18.（10贵港）在探究“电阻的大小与什么因素有关”的实验时，如图是某实验小组进行探究的实验装置。演示板上固定了四条合金电阻线，a、b、c的长度均是1m，d的长度是0.5m；a、b、d的横截面积相同，c的横截面积比a、b的小；a、c是镍铬合金线，b、d是锰铜合金线。
（1）依次把M、N跟b和d的两端连接，闭合开关，记下_______示数，分析比较b、d两根合金线电阻的大小，可探究电阻跟_____________________的关系，其结论是：___________________________________。
（2）类似步骤（1），依次把M、N跟________的两端连接，可探究电阻跟材料的关系。
（3）以上方法在研究物理问题时经常用到，称为控制变量法。试根据你学过的物理知识再列出一个用这种方法研究的例子：________________。
19.（2010·威海）在“想想做做”中，小明同学用小刀把铅笔剖开，剥出铅笔芯，照如图所示连接电路，灯泡发光。当他把a端铜线在铅笔芯上由a向b滑动的过程中，观察到灯泡的亮度逐渐变亮，对此实验现象，请你提出两个相关的物理问题：_______________、_____________________。
19题图 20题图
20.（10南昌）用滑动变阻器改变小灯泡的亮度。
(1)实验室中有一铭牌上标有“20Ω 2A”字样的滑动变阻器，如图甲所示.若要把它其中的两个接线柱连接到电路中去，共有 种接法；“20Ω”指的是 接线柱间的电阻值，“2A”指的是___________________________。
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图乙中用笔画线代替导线连接电路，要求滑动变阻器的滑片向右移灯泡变暗.
(3)如果你还想知道电路中电流值的改变情况，需在电路中再 联一个电流表，并增加 根导线.
21.小华学习了滑动变阻器的使用方法后，想利用如图所示的元件设计一个响声大小可以改变的电铃，请你帮助他完成下列问题：
（1）连接好实物图。
（2）画出正确连接后的电路图。
（3）怎样使铃声越来越响？
21题图 22题图
22.（10昆明）请用笔画线代替导线，按要求将图中的滑动变阻器连入电路。（要求滑片P向左滑动时，连入电路的阻值减小）
23.（10宿迁）在“探究影响导体电阻大小的因素”实验中，小明设计了如图电路．
（1）在连接电路时发现，还缺少一个元件，他应该在电路中再接入的元件是 。
（2）为粗略判断a、b两点间导体电阻的大小，可观察 。
（3）另有甲、乙两位同学分别对小明的电路作了如下的改进：甲把灯泡更换为电流表；乙在原电路中串联接入电流表．你认为 同学的改进更好一些，理由是 。
23题图 24题图
24.（10济宁）铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察 ，比较出三者电阻的大小。用此方法比较电阻大小的依据是： 。
他选取的这三支铅笔芯应满足的条件是： 。
