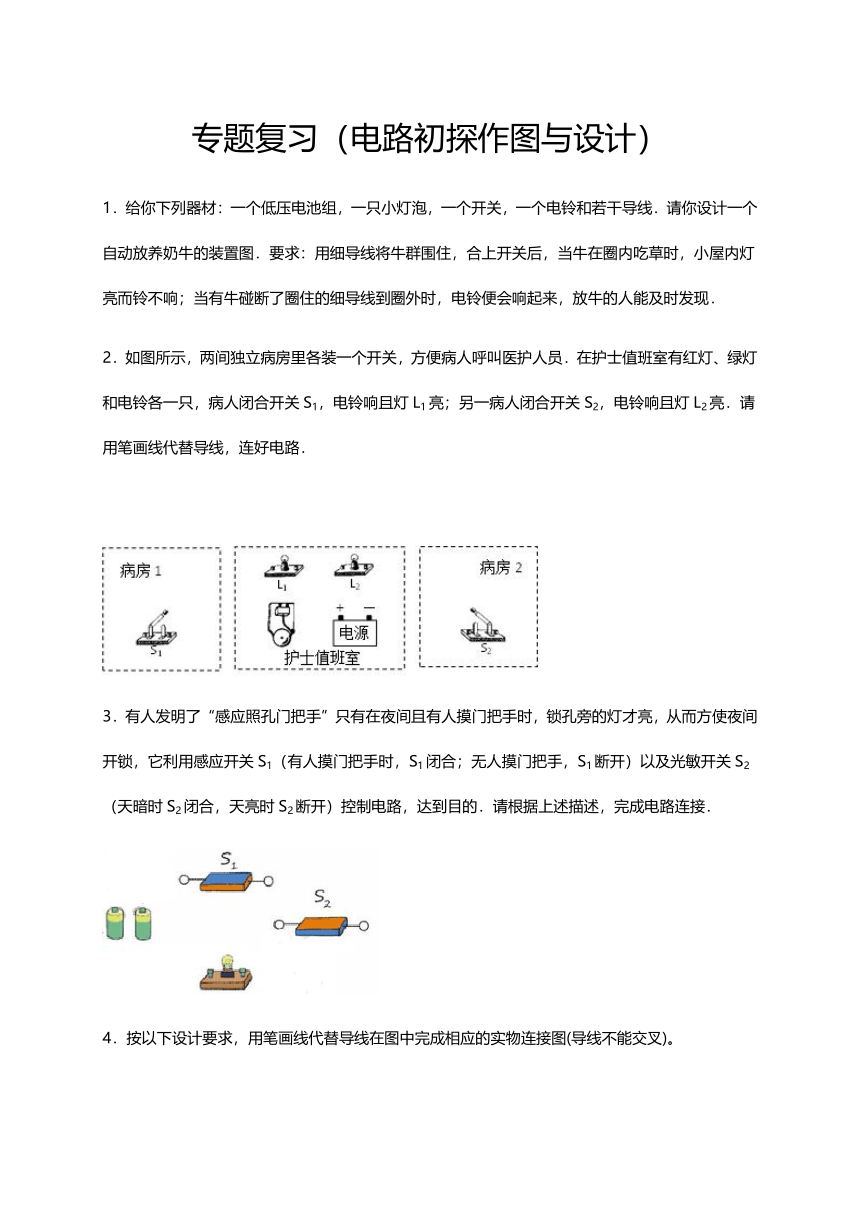

专题复习(电路初探作图与设计)
1.给你下列器材:一个低压电池组,一只小灯泡,一个开关,一个电铃和若干导线.请你设计一个自动放养奶牛的装置图.要求:用细导线将牛群围住,合上开关后,当牛在圈内吃草时,小屋内灯亮而铃不响;当有牛碰断了圈住的细导线到圈外时,电铃便会响起来,放牛的人能及时发现.
2.如图所示,两间独立病房里各装一个开关,方便病人呼叫医护人员.在护士值班室有红灯、绿灯和电铃各一只,病人闭合开关S1,电铃响且灯L1亮;另一病人闭合开关S2,电铃响且灯L2亮.请用笔画线代替导线,连好电路.
3.有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时,锁孔旁的灯才亮,从而方使夜间开锁,它利用感应开关S1(有人摸门把手时,S1闭合;无人摸门把手,S1断开)以及光敏开关S2(天暗时S2闭合,天亮时S2断开)控制电路,达到目的.请根据上述描述,完成电路连接.

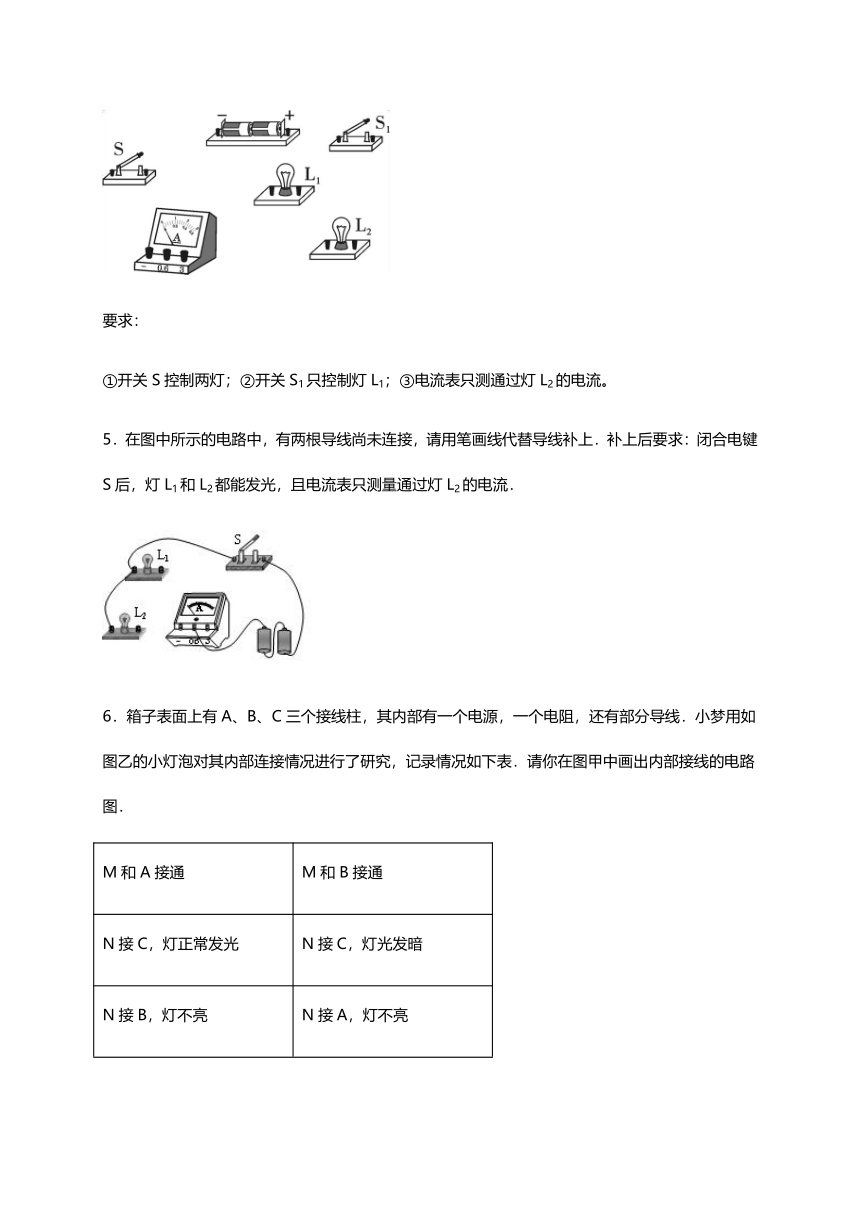

4.按以下设计要求,用笔画线代替导线在图中完成相应的实物连接图(导线不能交叉)。
要求:
①开关S控制两灯;②开关S1只控制灯L1;③电流表只测通过灯L2的电流。
5.在图中所示的电路中,有两根导线尚未连接,请用笔画线代替导线补上.补上后要求:闭合电键S后,灯L1和L2都能发光,且电流表只测量通过灯L2的电流.

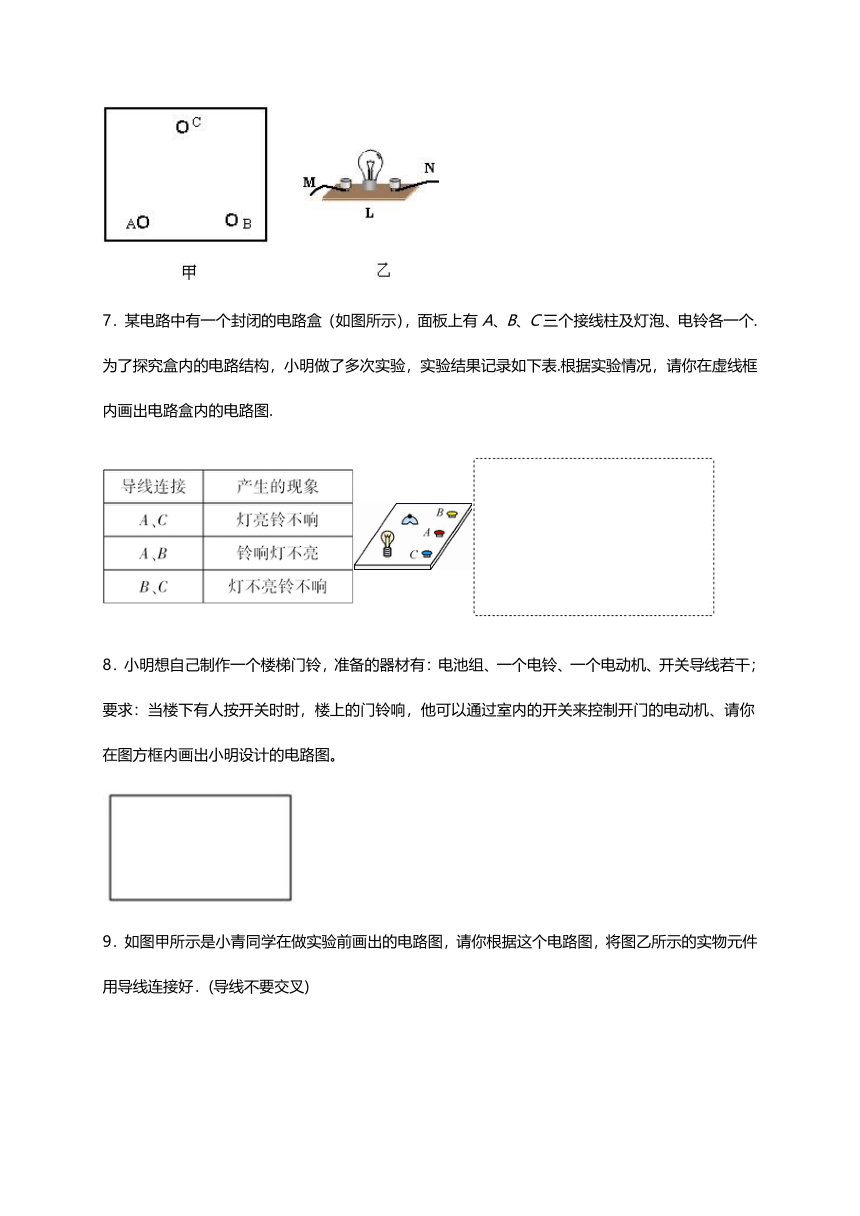

6.箱子表面上有A、B、C三个接线柱,其内部有一个电源,一个电阻,还有部分导线.小梦用如图乙的小灯泡对其内部连接情况进行了研究,记录情况如下表.请你在图甲中画出内部接线的电路图.
M和A接通
M和B接通
N接C,灯正常发光
N接C,灯光发暗
N接B,灯不亮
N接A,灯不亮
7.某电路中有一个封闭的电路盒(如图所示),面板上有A、B、C三个接线柱及灯泡、电铃各一个.为了探究盒内的电路结构,小明做了多次实验,实验结果记录如下表.根据实验情况,请你在虚线框内画出电路盒内的电路图.
8.小明想自己制作一个楼梯门铃,准备的器材有:电池组、一个电铃、一个电动机、开关导线若干;要求:当楼下有人按开关时时,楼上的门铃响,他可以通过室内的开关来控制开门的电动机、请你在图方框内画出小明设计的电路图。

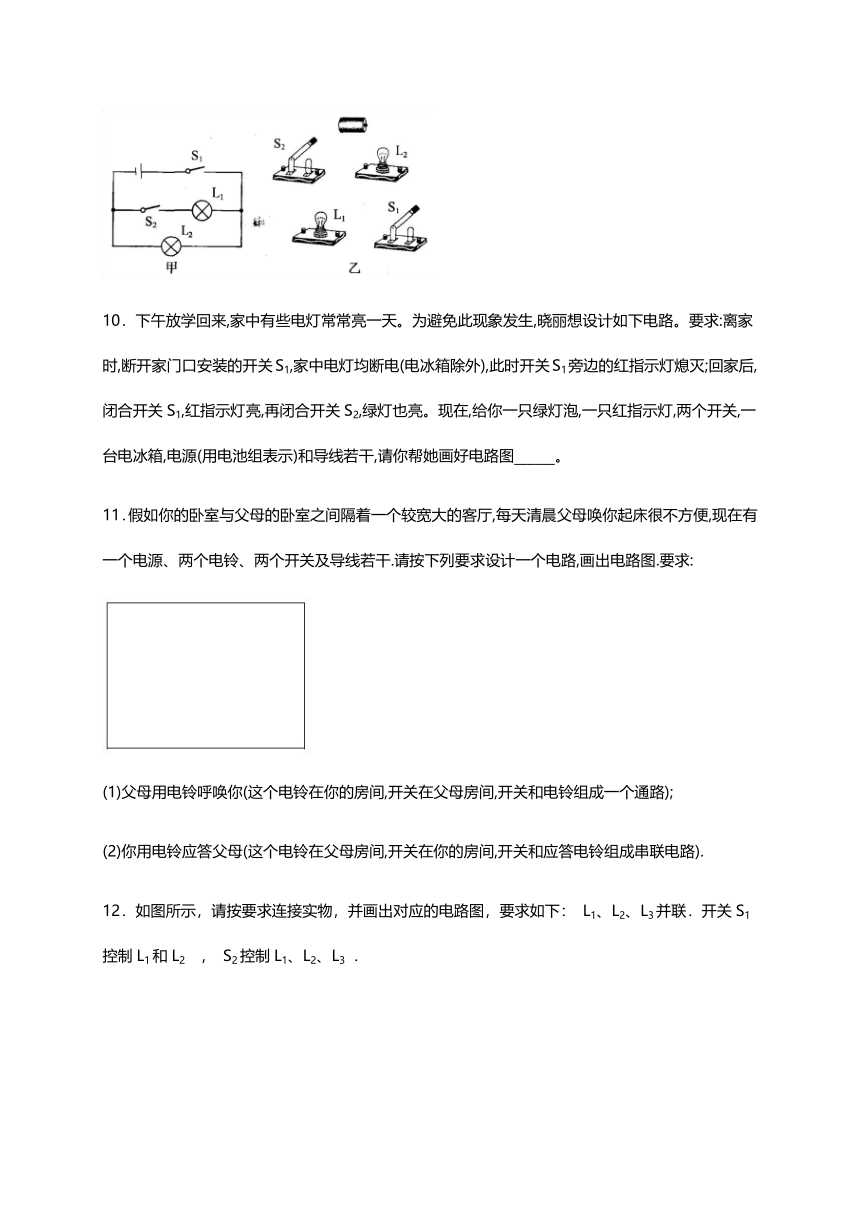

9.如图甲所示是小青同学在做实验前画出的电路图,请你根据这个电路图,将图乙所示的实物元件用导线连接好.(导线不要交叉)
10.下午放学回来,家中有些电灯常常亮一天。为避免此现象发生,晓丽想设计如下电路。要求:离家时,断开家门口安装的开关S1,家中电灯均断电(电冰箱除外),此时开关S1旁边的红指示灯熄灭;回家后,闭合开关S1,红指示灯亮,再闭合开关S2,绿灯也亮。现在,给你一只绿灯泡,一只红指示灯,两个开关,一台电冰箱,电源(用电池组表示)和导线若干,请你帮她画好电路图______。
11.假如你的卧室与父母的卧室之间隔着一个较宽大的客厅,每天清晨父母唤你起床很不方便,现在有一个电源、两个电铃、两个开关及导线若干.请按下列要求设计一个电路,画出电路图.要求:
(1)父母用电铃呼唤你(这个电铃在你的房间,开关在父母房间,开关和电铃组成一个通路);
(2)你用电铃应答父母(这个电铃在父母房间,开关在你的房间,开关和应答电铃组成串联电路).
12.如图所示,请按要求连接实物,并画出对应的电路图,要求如下: L1、L2、L3并联.开关S1控制L1和L2 , S2控制L1、L2、L3 .

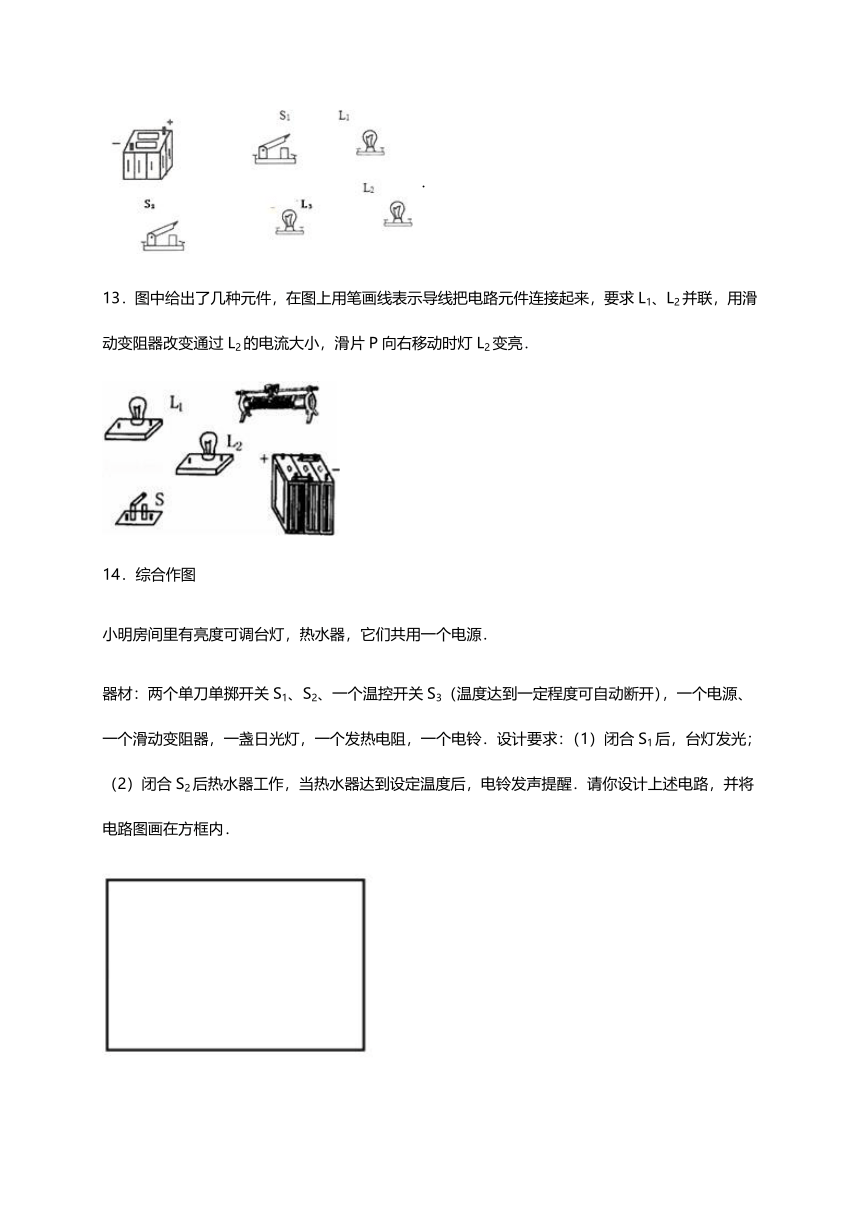

13.图中给出了几种元件,在图上用笔画线表示导线把电路元件连接起来,要求L1、L2并联,用滑动变阻器改变通过L2的电流大小,滑片P向右移动时灯L2变亮.
14.综合作图
小明房间里有亮度可调台灯,热水器,它们共用一个电源.
器材:两个单刀单掷开关S1、S2、一个温控开关S3(温度达到一定程度可自动断开),一个电源、一个滑动变阻器,一盏日光灯,一个发热电阻,一个电铃.设计要求:(1)闭合S1后,台灯发光;(2)闭合S2后热水器工作,当热水器达到设定温度后,电铃发声提醒.请你设计上述电路,并将电路图画在方框内.
15.汽车的座椅和安全带插口均相当于一个开关,人坐在座椅上时,座椅开关闭合,指示灯亮;将安全带插入插口时(这时插口开关闭合),指示灯又熄灭。请将图中元件连接成一个符合要求的完整的电路图(R0为电阻,在安全带开关闭合时,可以防止整个电路短路)。
16.现有电源、开关、导线、两只小灯泡、两只电流表,请你设计一个电路.要求:两只灯泡并联,A1 测干路的电流,A2测L1的电流。
⑴请在虚线框中画出电路图;
⑵按照电路图将如图中的元件连接起来。(测L1的电流约为0.5A,干路中的电流约为1 A)
17.用笔画线代替导线,将图中的元件连接起来。(设灯泡不会被烧坏)要求:___________
①开关S1、S2都断开,红、绿灯都不亮;②只闭合开关S1,红、绿灯都不亮;③只闭合开关S2,红、绿灯都亮;④开关S1、S2都闭合,红灯不亮,绿灯亮。
18.请用笔画线代替导线在如图中完成电路的连接。要求:
(1)
开关同时控制两灯;
(2)两灯串联;
(3)电压表测L1两端的电压。
19.根据如图(a)所示电路图,用笔画线作为导线,将图(b)中实物对应连接成电路图.(已知电源由两节干电池串联组成)
20.请你仔细观察如图所示实物电路
(1)在图中只加一根导线,使实物电路成为并联电路_______.
(2)在图中只改动一根导线的一端,使实物电路成为串联电路.要求:在被改动的导线上画“×”,然后画出改动的导线_______ .
21.在实验室,小明连好了一个如下图所示的电路,请你在虚线框中画出这个电路的电路图.

22.按要求设计并连接电路.要求:(1)两灯并联;(2)电流表测灯L1的电流;(3)变阻器用来改变灯L2的电流且其滑片向左移动时,灯L2变亮.把设计好的电路图画在左边方框内,根据左边设计的电路图把右边的实物图连成电路____,___.
23.如图,试设计一个电路,两个灯泡串联,用电流表测量通过灯泡L1的电流,用电压表测灯泡L1两端的电压____,并在右侧的方框内画出相应的电路图_____.
24.将下图的元件连接起来,使灯泡L1与L2并联,电流表A1测L1的电流,A2测L2的电流,开关控制两盏灯,并在方框中画出电路图。

答案
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
