第13章 电路初探培优练习 —2020-2021学年苏科版九年级物理上册期中复习检测（word含答案）

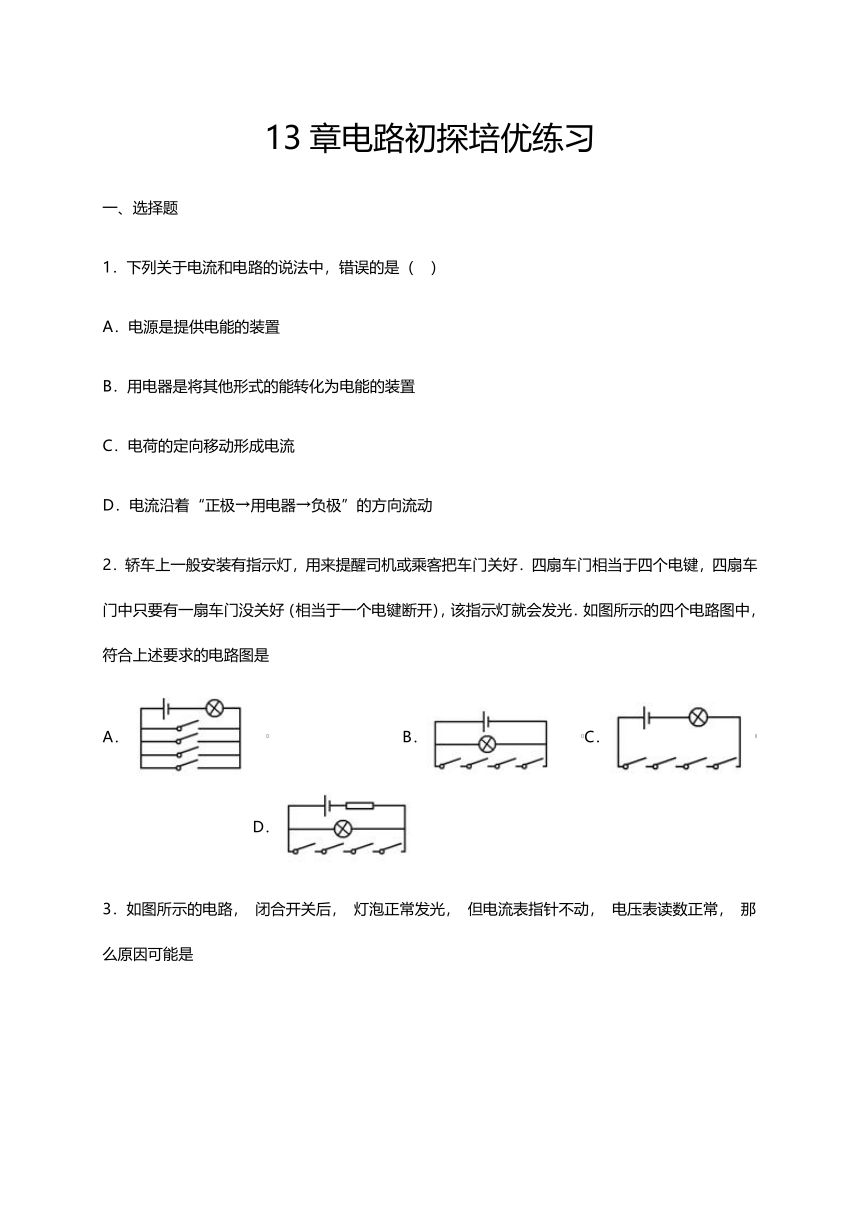

13章电路初探培优练习
一、选择题
1．下列关于电流和电路的说法中，错误的是（ ）
A．电源是提供电能的装置
B．用电器是将其他形式的能转化为电能的装置
C．电荷的定向移动形成电流
D．电流沿着“正极→用电器→负极”的方向流动
2．轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好．四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光．如图所示的四个电路图中，符合上述要求的电路图是
A．??? B．?????C．?? D．?

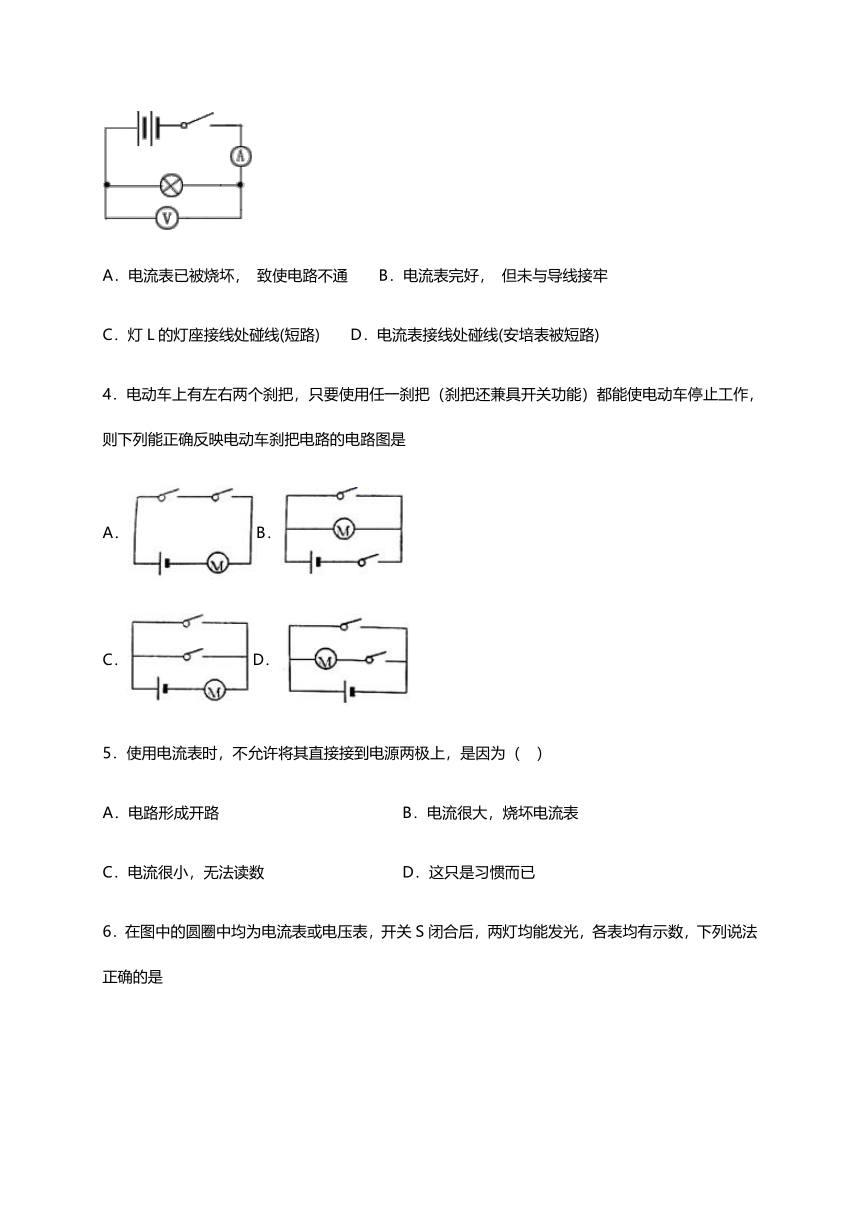

3．如图所示的电路， 闭合开关后， 灯泡正常发光， 但电流表指针不动， 电压表读数正常， 那么原因可能是
A．电流表已被烧坏， 致使电路不通 B．电流表完好， 但未与导线接牢
C．灯L的灯座接线处碰线(短路) D．电流表接线处碰线(安培表被短路)
4．电动车上有左右两个刹把，只要使用任一刹把（刹把还兼具开关功能）都能使电动车停止工作，则下列能正确反映电动车刹把电路的电路图是
A．B．
C． D．
5．使用电流表时，不允许将其直接接到电源两极上，是因为（ ）
A．电路形成开路 B．电流很大，烧坏电流表
C．电流很小，无法读数 D．这只是习惯而已

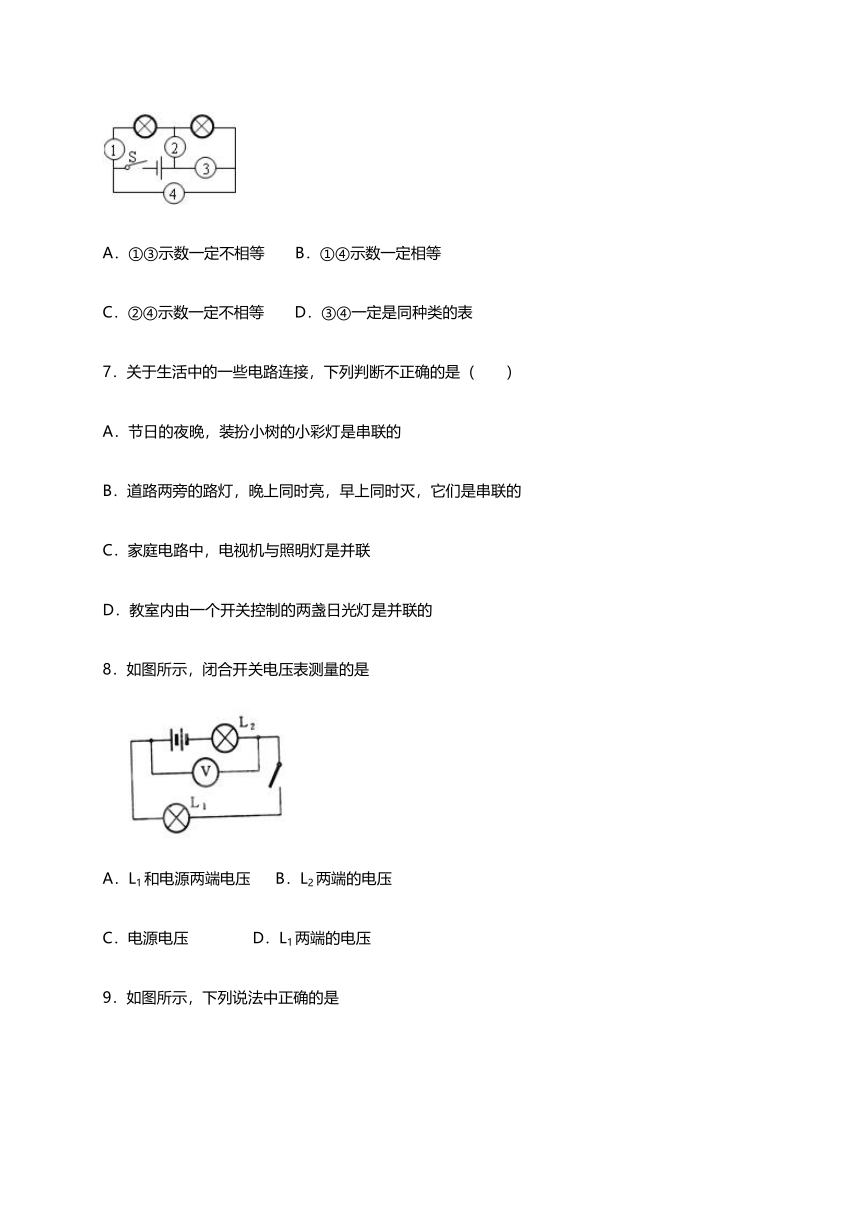

6．在图中的圆圈中均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数，下列说法正确的是
A．①③示数一定不相等 B．①④示数一定相等
C．②④示数一定不相等 D．③④一定是同种类的表
7．关于生活中的一些电路连接，下列判断不正确的是（　　）
A．节日的夜晚，装扮小树的小彩灯是串联的
B．道路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的
C．家庭电路中，电视机与照明灯是并联
D．教室内由一个开关控制的两盏日光灯是并联的
8．如图所示，闭合开关电压表测量的是
A．L1和电源两端电压 B．L2两端的电压
C．电源电压 D．L1两端的电压

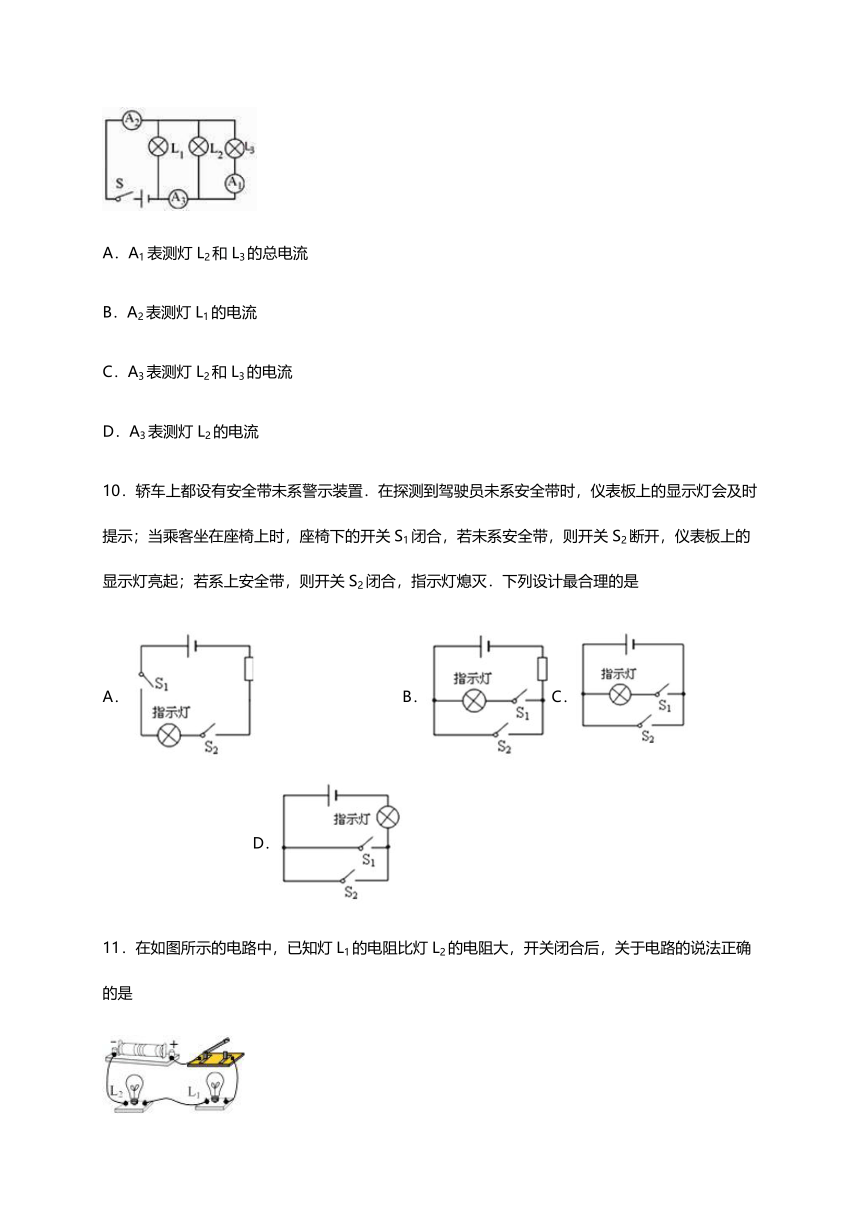

9．如图所示，下列说法中正确的是
A．A1表测灯L2和L3的总电流
B．A2表测灯L1的电流
C．A3表测灯L2和L3的电流
D．A3表测灯L2的电流
10．轿车上都设有安全带未系警示装置．在探测到驾驶员未系安全带时，仪表板上的显示灯会及时提示；当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表板上的显示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的是
A． B．C．? D．
11．在如图所示的电路中，已知灯L1的电阻比灯L2的电阻大，开关闭合后，关于电路的说法正确的是

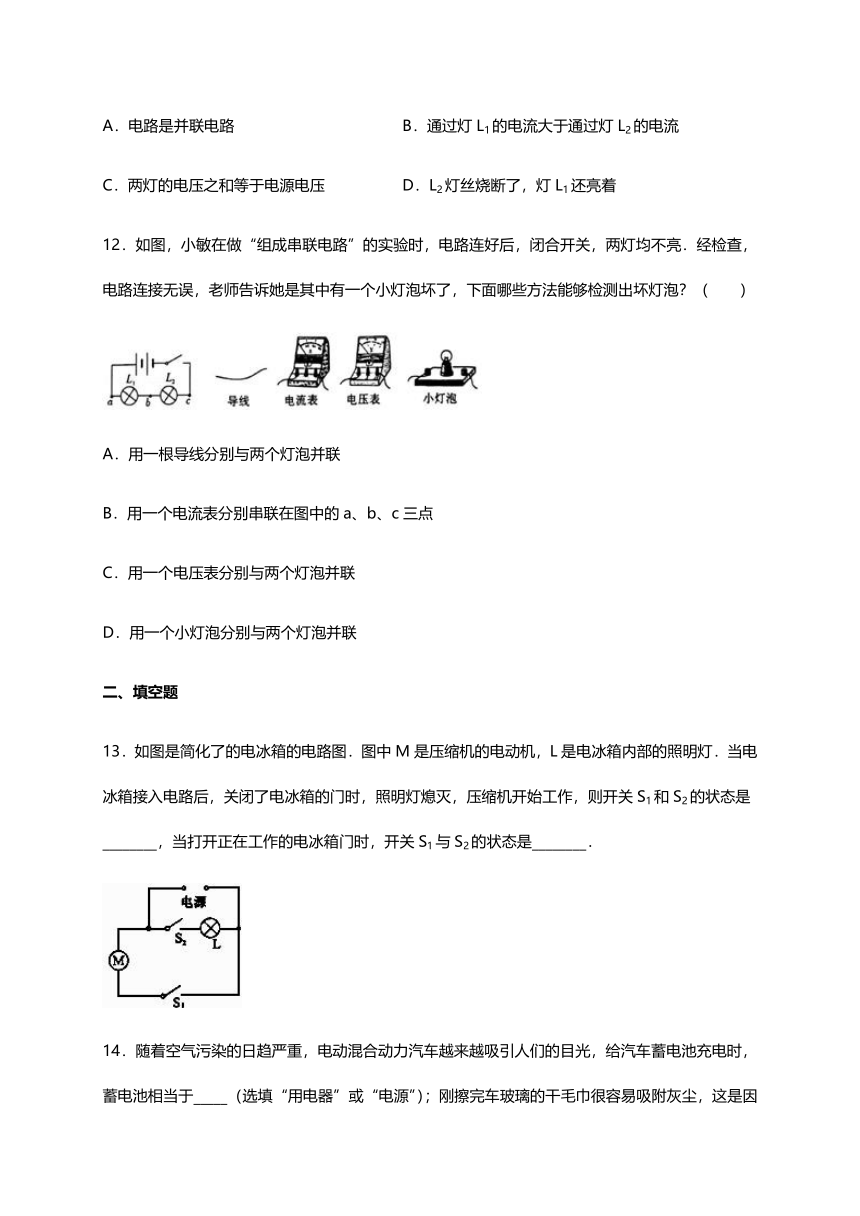

A．电路是并联电路????????????????????????????????? B．通过灯L1的电流大于通过灯L2的电流
C．两灯的电压之和等于电源电压?????????? D．L2灯丝烧断了，灯L1还亮着
12．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮．经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面哪些方法能够检测出坏灯泡？（　　）
A．用一根导线分别与两个灯泡并联
B．用一个电流表分别串联在图中的a、b、c三点
C．用一个电压表分别与两个灯泡并联
D．用一个小灯泡分别与两个灯泡并联
二、填空题
13．如图是简化了的电冰箱的电路图．图中M是压缩机的电动机，L是电冰箱内部的照明灯．当电冰箱接入电路后，关闭了电冰箱的门时，照明灯熄灭，压缩机开始工作，则开关S1和S2的状态是________，当打开正在工作的电冰箱门时，开关S1与S2的状态是________．
14．随着空气污染的日趋严重，电动混合动力汽车越来越吸引人们的目光，给汽车蓄电池充电时，蓄电池相当于_____（选填“用电器”或“电源”）；刚擦完车玻璃的干毛巾很容易吸附灰尘，这是因为_____；通常情况下，铁、铜、人体、铅笔芯等物体属于_____（选填“导体”、“绝缘体”或“半导体”）；教室中有6盏日光灯，若通过每盏灯的电流为200mA，则总电流为_____A
15．如图所示，甲是____，乙是____，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）
16．某同学连成如图所示电路，电池组的电压是6V，两个小灯泡的额定电压都是6V，开关S闭合后，灯L1亮，L2不亮，电压表和电流表都有示数．由此可以做出判断：灯L2处可能是____(填“断路”或“短路”)．在原电路的基础上，只改动一处，就可以判断灯L2是否真的损坏．请简述你采用的方法________，并做出判断：_______________．
17．生活中经常使用的小彩灯是___（“串”、“并”）联的．如图所示，有一种节日彩灯上有50只相同的小灯泡，接到照明电路中，50只小灯泡都发光，如果电源插头处的电流为200mA，那么，通过每只小灯泡的电流是___A，每只小灯泡两端的电压为___
V．
18．电路通常有三种状态：通路、断路和短路．如图所示，当开关S1、S2都断开时，电路处于_____状态；当开关S1、S2都闭合时，电路处于_____状态，此时灯_____（会/不会）烧坏．
19．有一仪器中的电路如图所示，其中带金属细杆的金属滑块M与两侧金属弹簧相连接并接入电路中，金属块M与弹簧套在光滑绝缘水平细杆上．现将该仪器固定在一辆汽车上，当汽车启动时，____亮（选填“红灯”或“绿灯”）；当汽车急刹车时，____亮（选填“红灯”或“绿灯”）．
20．如图所示，是额定电压为220V的电吹风电路，电热丝R用来发热，电动机送风，电动机额定功率为120W．当吹热风时，开关S应拨至________(选填“AB”“BC”或“CD”)位置．电吹风在额定电压下工作，吹热风时电路的总功率为560W，则电热丝R的电功率为________W，且在1min内产生的热量为__________J．

三、解答题
21．为了验证并联电路的电流特点，小薇设计了如图丁所示的电路进行实验。
(1)在连接电路时，开关应处于__状态；
(2)小薇先将电流表接在所在的支路，闭合开关后，观察到灯发光，但灯不发光，电流表的示数为零，电路可能存在的故障是：__；
(3)排除故障后，她测出了、支路和干路上的电流分别为、和，电流表示数如图甲、乙、丙所示，可读出：，__，__；根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__；（写出关系式即可）
(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：__。
22．如图所示，在封闭盒子上表面有两个小灯泡和一个开关，电路的其他部分都在盒子内，无法看到。小明闭合开关S，观察到两个小灯泡都发光，他又用一块电压表分别测量两个小灯泡两端的电压，测量结果是两个小灯泡两端的电压相等。小明认为在一个电路中，若两个用电器两端电压相等，则这两个用电器就一定是并联关系。
请你选取需要的器材设计一个实验，证明小明的观点是错误的。
（1）请画出实验电路图；
（2）简述实验过程，根据实验现象简要说明小明的观点是错误的。
23．如图所示电路中，闭合开关后，电流表A1、A2、A3的示数分别为1. 2A、0. 7A和0. 3A．求电流分别通过电灯L1、L2、L3时的电流大小。
24．如图甲所示，用电流表测电流．
(1)若将线头M、N都接到电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是哪盏灯的电流？大小为多大？
(2)将线头M、N如何连接，才能使电流表的示数最大？若此时，电流表的示数如图丙所示，则两次电流表示数相减，可得流过哪盏灯的电流，大小是多少？

答案
1．B
2．D
3．D
4．A
5．B
6．C
7．B
8．D
9．C
10．B
11．C
12．ACD
13．S1闭合，S2断开 S2闭合，S1闭合
14．用电器 带电体能够吸引轻小物体 导体 1.2
15．小灯泡 电流表
16．断路 将电流表处断开（或将电流表串在干路中）：灯L2亮（或电流表有示数），则是完好的 ｛或灯L2不亮（或电流表没有示数），则是断路（损坏）｝
17．串 0.2 4.4
18．开路 短路 不会
19．绿灯 红灯
20．AB 440 26400
21．断开 或电流表断路 0.52 1 用改变电源电压继续实验的方法进行验证
22． （1）为了证明小明的观点是错误的，应该将电路图设计为串联电路，且实验中应选取两个相同的小灯泡做实验，然后分别测出两灯泡的电压，如图所示：
（2）实验过程及分析如下：
①根据（1）选择两个完全相同的小灯泡，按照电路图接入串联电路中；
②将电压表分别接在两个小灯泡上，测出两个小灯泡两端的电压分别为U1、U2 ，则会出现的现象是：U1 =U2 ；说明当两个小灯泡串联时，两个小灯泡两端电压也可以相等，所以小明的观点是错误的。
23．0．5A @ 0．3A @ 0．4A
24．(1)测L1的电流；0.5A；(2)M接“3” N接“一”， L2； 0.4A
