第13章 电路初探强化练习 —2020-2021学年苏科版九年级物理上册期中复习检测（word含答案）

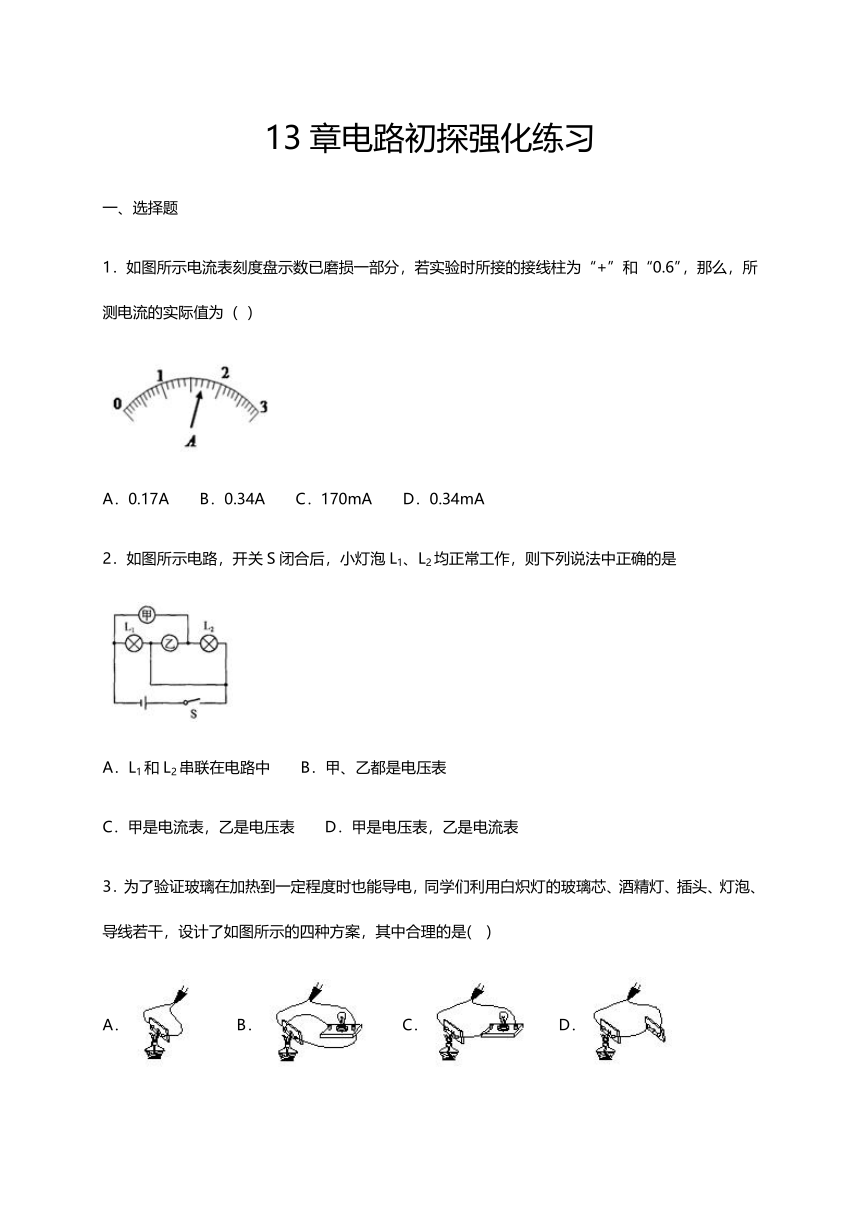

13章电路初探强化练习
一、选择题
1．如图所示电流表刻度盘示数已磨损一部分，若实验时所接的接线柱为“+”和“0.6”，那么，所测电流的实际值为（ ）
A．0.17A B．0.34A C．170mA D．0.34mA
2．如图所示电路，开关S闭合后，小灯泡L1、L2均正常工作，则下列说法中正确的是
A．L1和L2串联在电路中 B．甲、乙都是电压表
C．甲是电流表，乙是电压表 D．甲是电压表，乙是电流表
3．为了验证玻璃在加热到一定程度时也能导电，同学们利用白炽灯的玻璃芯、酒精灯、插头、灯泡、导线若干，设计了如图所示的四种方案，其中合理的是( )
A． B． C． D．

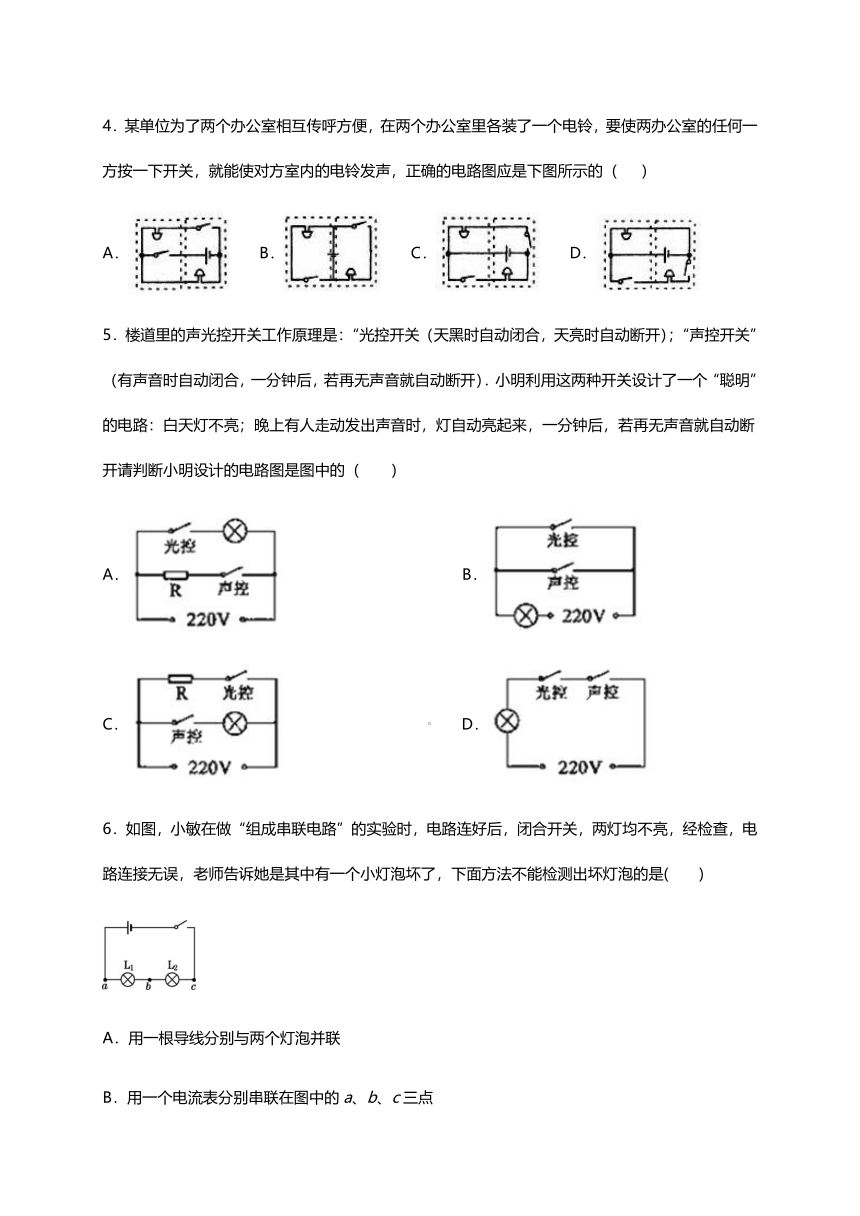

4．某单位为了两个办公室相互传呼方便，在两个办公室里各装了一个电铃，要使两办公室的任何一方按一下开关，就能使对方室内的电铃发声，正确的电路图应是下图所示的（ ）
A． B． C． D．
5．楼道里的声光控开关工作原理是：“光控开关（天黑时自动闭合，天亮时自动断开）；“声控开关”（有声音时自动闭合，一分钟后，若再无声音就自动断开）．小明利用这两种开关设计了一个“聪明”的电路：白天灯不亮；晚上有人走动发出声音时，灯自动亮起来，一分钟后，若再无声音就自动断开请判断小明设计的电路图是图中的（　　）
A．?????????????????????????????????????? B．
C．?????????????????????????????????????? D．
6．如图，小敏在做“组成串联电路”的实验时，电路连好后，闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了，下面方法不能检测出坏灯泡的是(　　)
A．用一根导线分别与两个灯泡并联
B．用一个电流表分别串联在图中的a、b、c三点

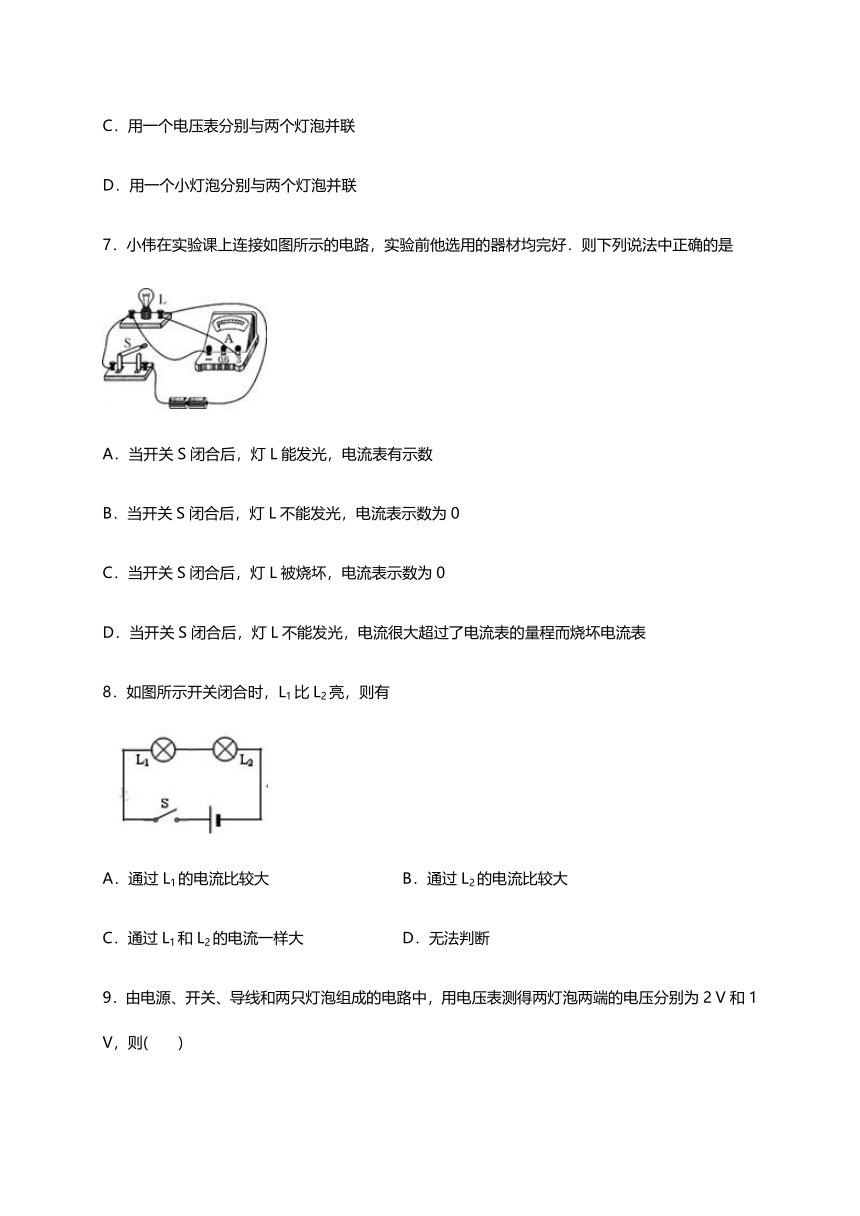

C．用一个电压表分别与两个灯泡并联
D．用一个小灯泡分别与两个灯泡并联
7．小伟在实验课上连接如图所示的电路，实验前他选用的器材均完好．则下列说法中正确的是
A．当开关S闭合后，灯L能发光，电流表有示数
B．当开关S闭合后，灯L不能发光，电流表示数为0
C．当开关S闭合后，灯L被烧坏，电流表示数为0
D．当开关S闭合后，灯L不能发光，电流很大超过了电流表的量程而烧坏电流表
8．如图所示开关闭合时，L1比L2亮，则有
A．通过L1的电流比较大 B．通过L2的电流比较大
C．通过L1和L2的电流一样大 D．无法判断
9．由电源、开关、导线和两只灯泡组成的电路中，用电压表测得两灯泡两端的电压分别为2 V和1 V，则(　　)

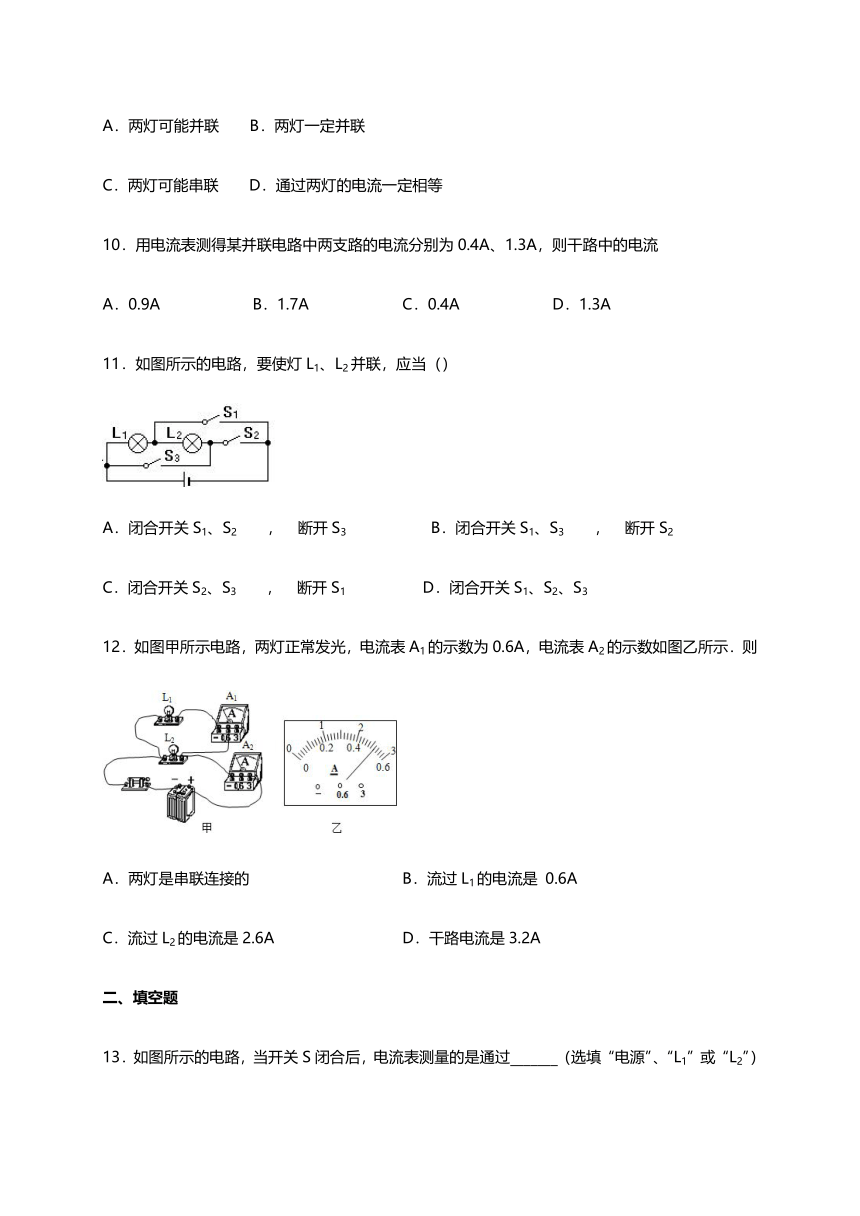

A．两灯可能并联 B．两灯一定并联
C．两灯可能串联 D．通过两灯的电流一定相等
10．用电流表测得某并联电路中两支路的电流分别为0.4A、1.3A，则干路中的电流
A．0.9A B．1.7A C．0.4A D．1.3A
11．如图所示的电路，要使灯L1、L2并联，应当（）
A．闭合开关S1、S2 ， 断开S3 B．闭合开关S1、S3 ， 断开S2
C．闭合开关S2、S3 ， 断开S1 D．闭合开关S1、S2、S3
12．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则
A．两灯是串联连接的 B．流过L1的电流是 0.6A
C．流过L2的电流是2.6A D．干路电流是3.2A
二、填空题

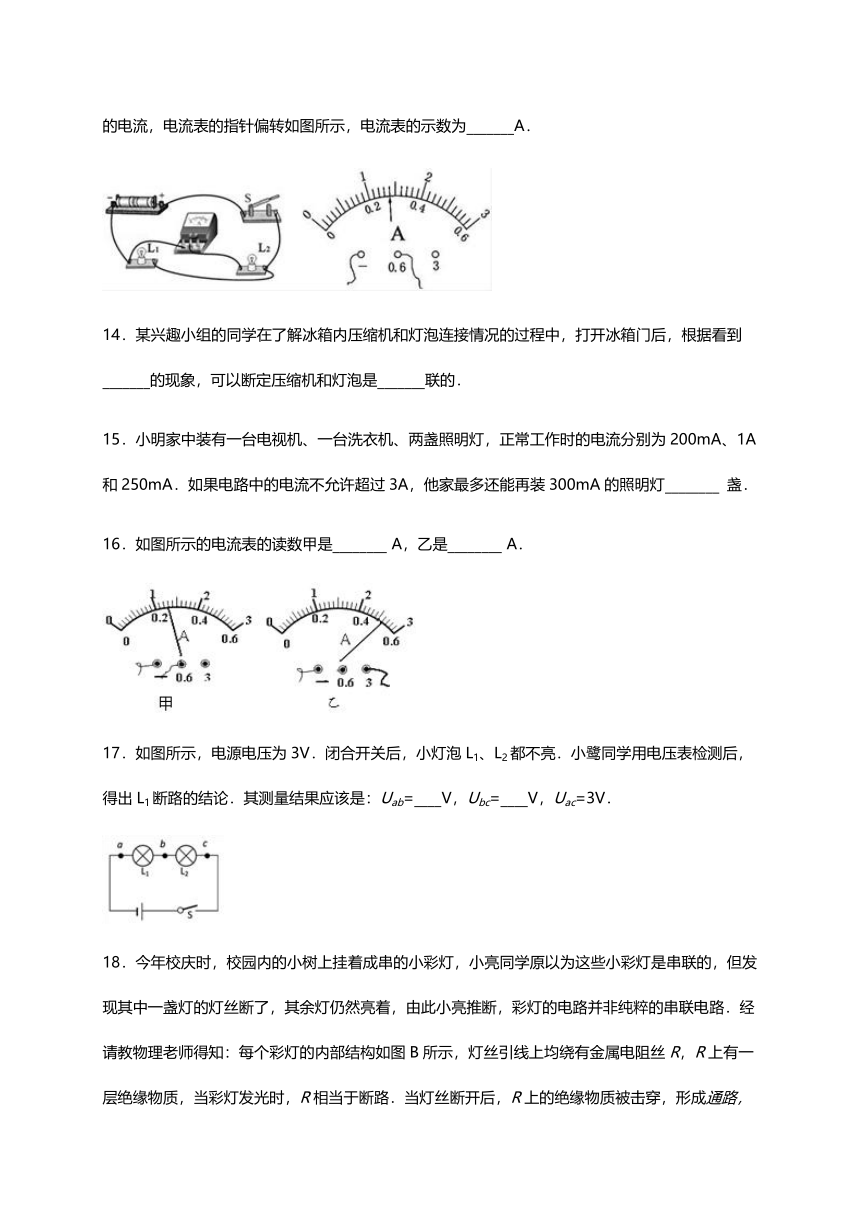

13．如图所示的电路，当开关S闭合后，电流表测量的是通过_______（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为_______A．
14．某兴趣小组的同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看到_______的现象，可以断定压缩机和灯泡是_______联的．
15．小明家中装有一台电视机、一台洗衣机、两盏照明灯，正常工作时的电流分别为200mA、1A和250mA．如果电路中的电流不允许超过3A，他家最多还能再装300mA的照明灯________ 盏．
16．如图所示的电流表的读数甲是________ A，乙是________ A．
17．如图所示，电源电压为3V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是：Uab=____V，Ubc=____V，Uac=3V．
18．今年校庆时，校园内的小树上挂着成串的小彩灯，小亮同学原以为这些小彩灯是串联的，但发现其中一盏灯的灯丝断了，其余灯仍然亮着，由此小亮推断，彩灯的电路并非纯粹的串联电路．经请教物理老师得知：每个彩灯的内部结构如图B所示，灯丝引线上均绕有金属电阻丝R，R上有一层绝缘物质，当彩灯发光时，R相当于断路．当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．仔细阅读上面的文字信息，回答下列问题：
（1）当彩灯的灯丝没有烧断时，金属电阻丝R与灯丝并联，灯丝却没被短路的原因是______________．
（2）当一个彩灯的灯丝被烧断时，其余彩灯仍能发光的原因是__________________________________
．
19．如图所示，电源电压为6V，闭合开关S后，发现两灯泡均不亮，检查后发现L1灯丝断了，电路其他部分均正常．如果用电压表测量b、c两点间电压，则电压应为________?V．
20．某同学参加兴趣小组活动时，连成了如图所示电路，那么，当S1、S2都闭合时，发光的灯泡是________；当S1断开、S2闭合时，发光的是________

三、解答题
21．如图所示，闭合开关S，要使R1、R2并联，请在A、B圆圈内填出电压表“V”或电流表“A”，并标出两表的“+”、“﹣”接线柱．
22．小雨同学想利用电源，灯泡和，开关、和，滑动变阻器，设计如下电路：为总开关，当闭合时，①只闭合，两盏灯都亮；②若只闭合，只有亮，且亮度可利用滑动变阻器调节．请你根据他的想法，帮助他设计符合要求的电路图．

23．小华同学在做“探究并联电路的电流规律”的实验时，将实验桌上的器材连接成如图所示电路，当他用开关试触时，发现两个灯泡都不亮，电流表指针也不偏转．
（1）①说明发生这种现象的原因是发生短路________．
（2）请你只拆去一根导线（在图中用“ ”标出要拆去的导线），使闭合开关后两个灯泡能同时发光________．
（3）画出拆去导线后的正确电路的电路图________．
24．探究串、并联电路中电流、电压的关系时，实验室中有甲、乙、丙、丁四种规格的小灯泡：
(一)第一小组从中选取两个并联起来接在相同电源上,探究并联电路中干电路电流与各支路电流的关系,组成如图（1）甲的电路，然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据．
（1）小李将电流表接在A处，闭合开关，电流表示数如图乙所示，为了测量结果准确，她应该断开开关，__________，重新进行试验．
（2）小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，电流表连接存在的错误是______．
（3）老师收集到几个组的数据如表所示．对于测量数据的相关分析，以下说法正确的是______．
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差
C．选用不同规格的灯进行实验，可使结论更具普遍性
(二)第二小组探究串联电路的电压的关系,小涵同学设计了如图所示的电路．
（1）根据如图连接好电路,闭合开关后,她发现两只灯泡都不亮,且电压表示数为0,若只有L1或L2中的一处发生故障,则故障是_________ (选填“L1开路”、“L1短路”、“L2开路、“L2短路”)．
（2）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：________________．

答案
1．B
2．C
3．C
4．C
5．D
6．B
7．D
8．C
9．D
10．B
11．B
12．B
13．L2 0.28
14．灯亮压缩机停止工作，并．
15．4
16．0.26 2.6
17．3 0
18．R相当于断路； 当灯丝断开后，R上的绝缘物质被击穿，形成通路，电流通过R流向下一个彩灯，这样其余彩灯仍能发光．
19．6
20．L2 L1和L2
21．
22．
23．电流表指针也不偏转，表明电流表中无电流通过，从电源的正极开始，沿电流分析电路，找出电流没有通过电流表的原因：是电路中发生短路．
24．换小量程 正负接线柱接反 C L2开路 串联电路两端电压等于各部分串联电路两端电压之和
