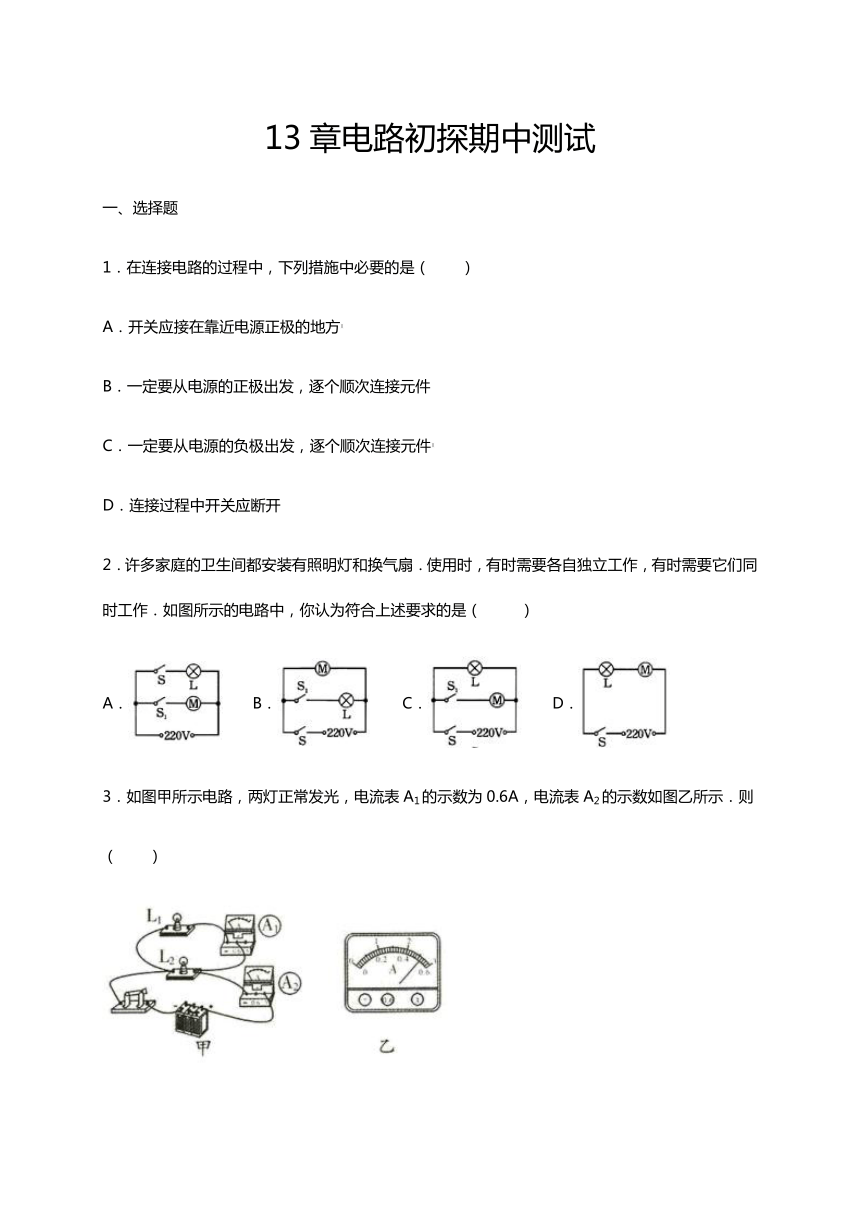

13章电路初探期中测试
一、选择题
1．在连接电路的过程中，下列措施中必要的是（　　）
A．开关应接在靠近电源正极的地方
B．一定要从电源的正极出发，逐个顺次连接元件
C．一定要从电源的负极出发，逐个顺次连接元件
D．连接过程中开关应断开
2．许多家庭的卫生间都安装有照明灯和换气扇．使用时，有时需要各自独立工作，有时需要它们同时工作．如图所示的电路中，你认为符合上述要求的是（ ）
A． B． C． D．
3．如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示．则
（ ）
A．两灯是串联连接的
B．流过
的电流是2.6A
C．流过的电流是2A
D．干路电流是3.2A

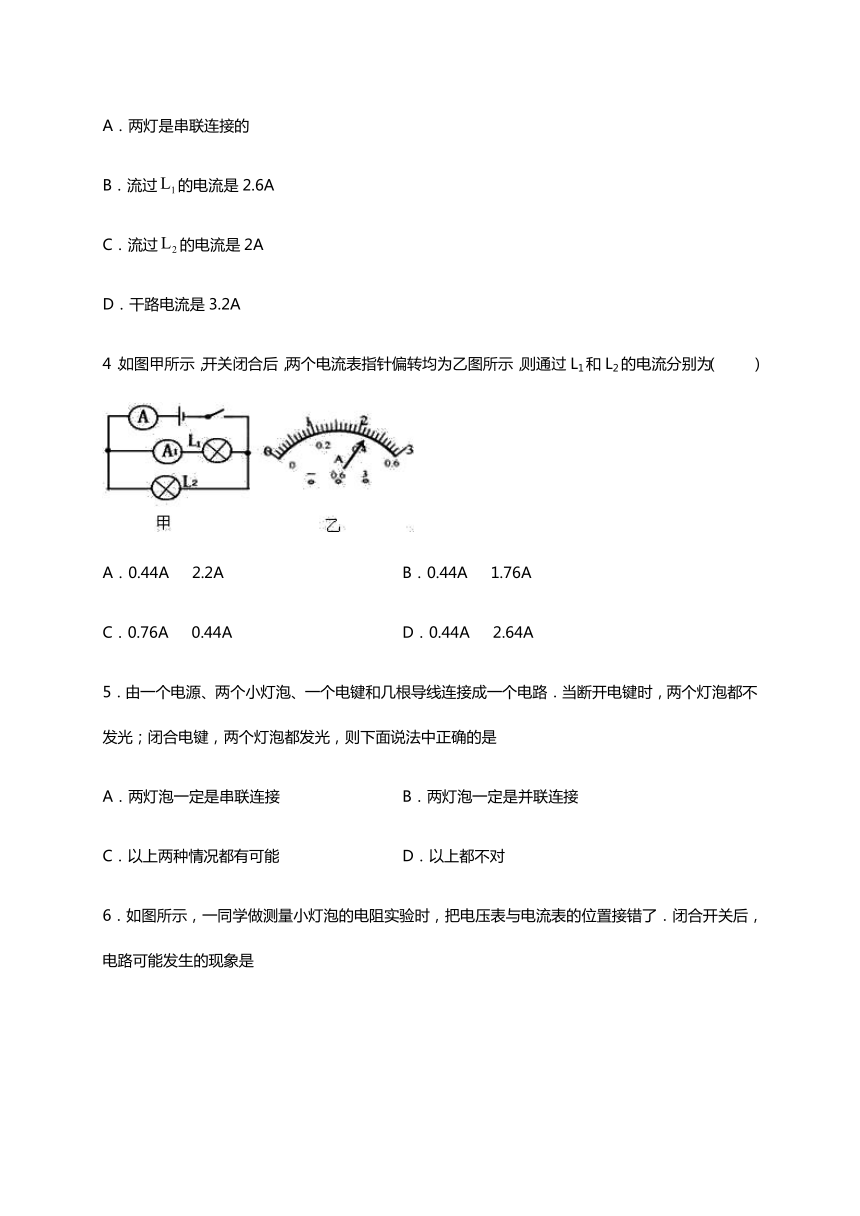

4．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为（　　）
A．0.44A 2.2A B．0.44A 1.76A
C．0.76A 0.44A D．0.44A 2.64A
5．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是
A．两灯泡一定是串联连接 B．两灯泡一定是并联连接
C．以上两种情况都有可能 D．以上都不对

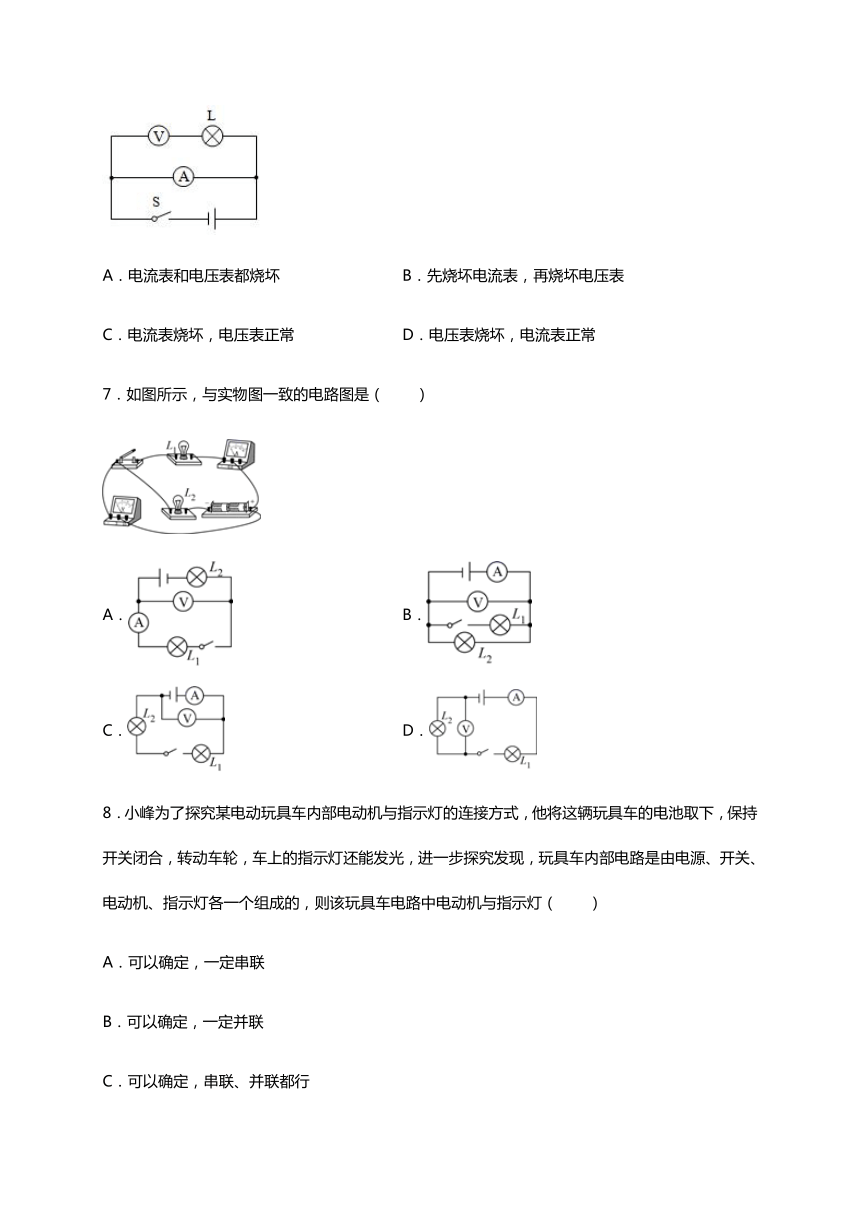

6．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是
A．电流表和电压表都烧坏 B．先烧坏电流表，再烧坏电压表
C．电流表烧坏，电压表正常 D．电压表烧坏，电流表正常
7．如图所示，与实物图一致的电路图是（ ）
A． B．
C． D．
8．小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯（　　）
A．可以确定，一定串联
B．可以确定，一定并联
C．可以确定，串联、并联都行
D．需要再断开开关，转动车轮，观察指示灯是否发光，才能判断

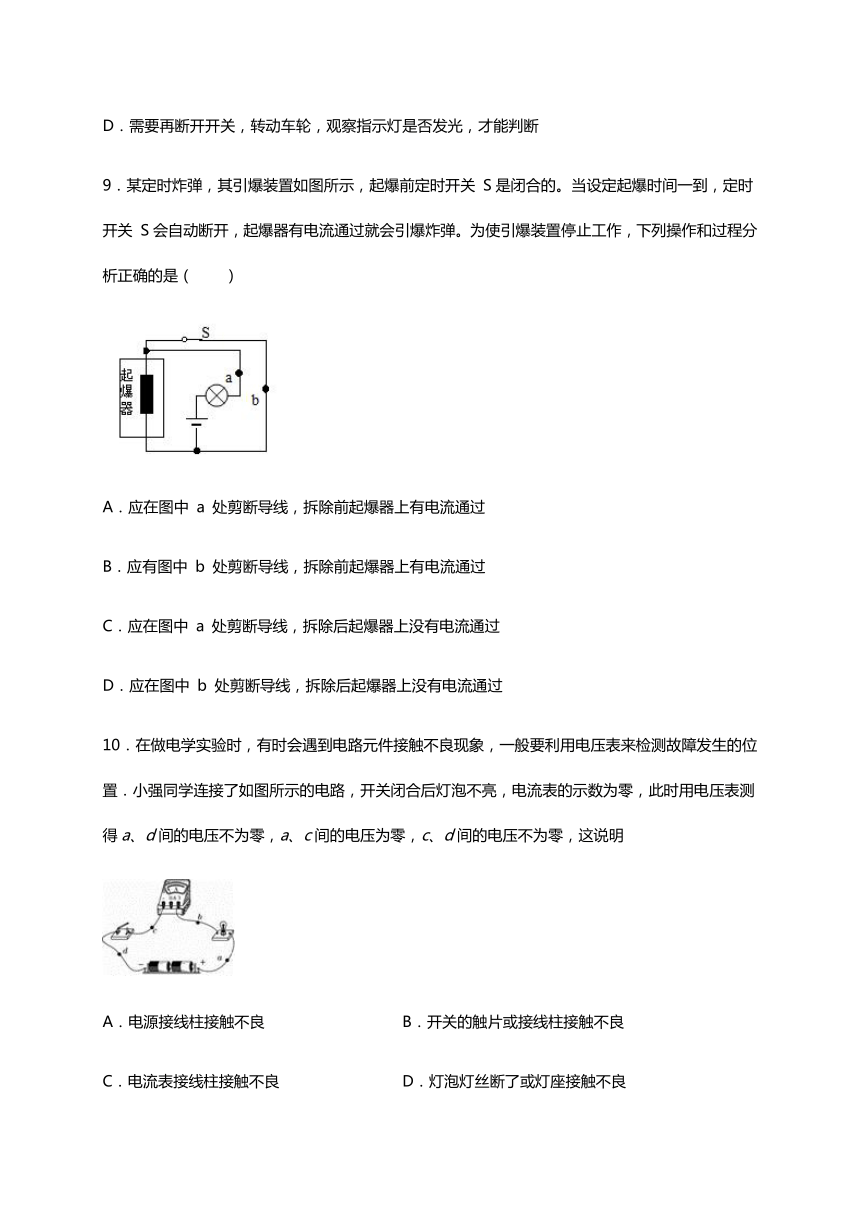

9．某定时炸弹，其引爆装置如图所示，起爆前定时开关 S是闭合的。当设定起爆时间一到，定时开关 S会自动断开，起爆器有电流通过就会引爆炸弹。为使引爆装置停止工作，下列操作和过程分析正确的是（　　）
A．应在图中 a 处剪断导线，拆除前起爆器上有电流通过
B．应有图中 b 处剪断导线，拆除前起爆器上有电流通过
C．应在图中 a 处剪断导线，拆除后起爆器上没有电流通过
D．应在图中 b 处剪断导线，拆除后起爆器上没有电流通过
10．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置．小强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间的电压不为零，a、c间的电压为零，c、d间的电压不为零，这说明
A．电源接线柱接触不良 B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良 D．灯泡灯丝断了或灯座接触不良

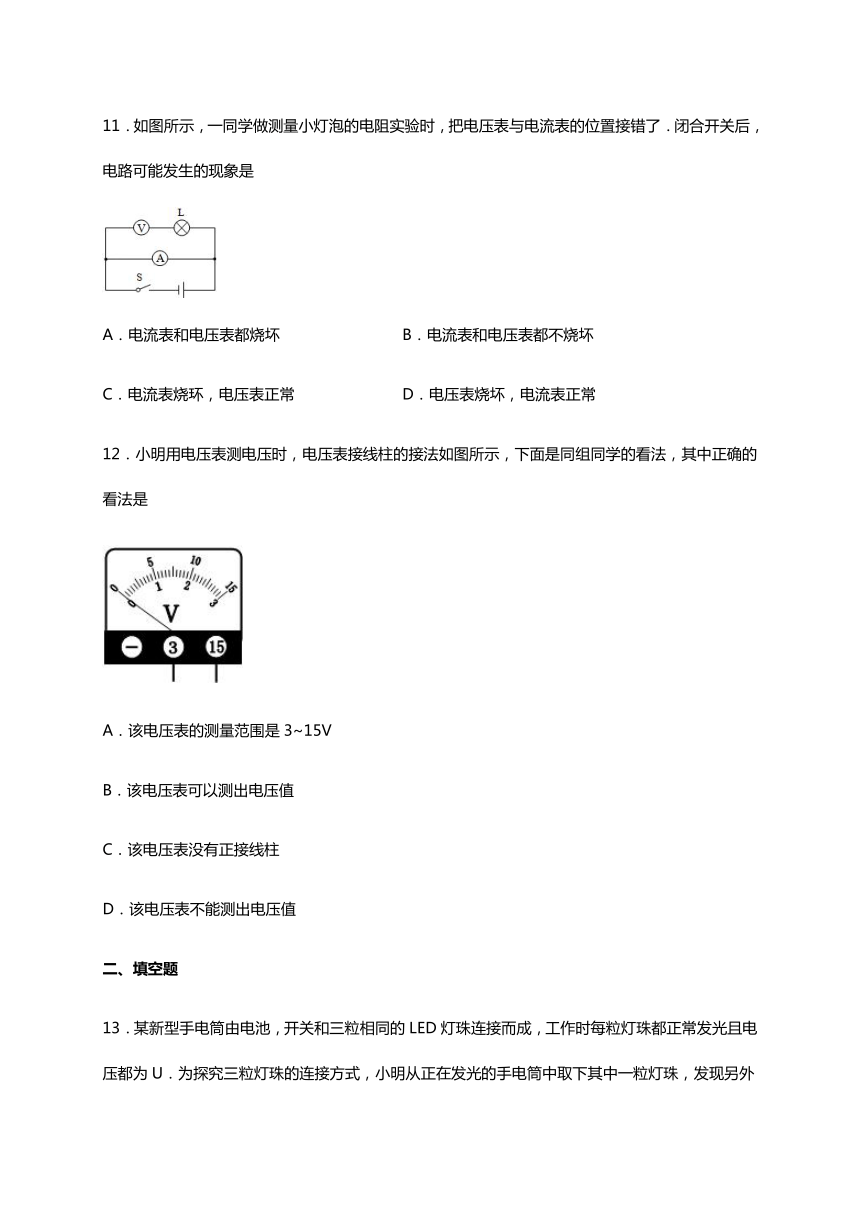

11．如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了．闭合开关后，电路可能发生的现象是
A．电流表和电压表都烧坏 B．电流表和电压表都不烧坏
C．电流表烧环，电压表正常 D．电压表烧坏，电流表正常
12．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是
A．该电压表的测量范围是3~15V
B．该电压表可以测出电压值
C．该电压表没有正接线柱
D．该电压表不能测出电压值
二、填空题
13．某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯珠都正常发光且电压都为U．为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，则手电筒中三粒灯珠是________联的，手电筒正常工作时通过三粒灯珠的电流___________（相等/不相等），手电筒电池的电压为_________．
14．如图所示，灯L1与L2串联在由三节蓄电池组成的电源上，先用电压表测灯L1两端的电压为2.6V，则选用电压表的量程是 ________．再测电源电压时，只将电压表接B的一端改接C，这种接法________（正确/不正确），理由是 ________
15．小明按图甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为_______V．
16．野营时，小红携带的手电筒不发光了，请你帮她找出原因．
(1)请根据图中手电筒的结构示意图，将电路图补画完整_________．
(2)写出手电筒不发光的三种可能原因．
①____________________________________；
②____________________________________；
③____________________________________．
17．如图甲所示电路，当开关S闭合后，电流表示数如图乙所示，其中a电流表测量的是通过_____（选填“电源”“L1”或“L2”）的电流，b电流表的示数应为_____A，通过L2的电流是_____A．
18．上海地区家庭电路中，电灯、电视机、电扇等用电器正常工作的电压为_____伏，这些用电器是_____的（选填串联或并联），工作时将_____能分别转化为光能、机械能等．
19．如图，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端电压为___V；灯L1和灯L2的电流是_____（选填“L1”、“L2”或“一样”）大．
20．请完成图甲、乙、丙、丁四表的读数．
甲图：量程_____；分度值_____；读数_____．
乙图：量程_____；分度值_____；读数_____．
丙图：量程_____；分度值_____；读数_____．
丁图：量程_____；分度值_____；读数_____．
三、解答题
21．明同学对串联电路电压规律进行了探究
（猜想与假设）串联电路总电压等于各用电器两端的电压之和
（设计与进行实验）
（1）按图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
（交流与评估）
（1）在拆接电路时，开关必须__________；
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是_______或_______；
（3）小明用上面的方法能否测出L2两端的电压？_______，为什么？_________________；
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和.此实验在设计方案上存在的不足之处是_______________，改进方法_______________。
UAB/V
UBC/V
UAC/V
2.4
1.4
3.8
22．为了验证并联电路的电流特点，小薇设计了如图丁所示的电路进行实验。
(1)在连接电路时，开关应处于__状态；
(2)小薇先将电流表接在所在的支路，闭合开关后，观察到灯发光，但灯不发光，电流表的示数为零，电路可能存在的故障是：__；
(3)排除故障后，她测出了、支路和干路上的电流分别为、和，电流表示数如图甲、乙、丙所示，可读出：，__，__；根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：__；（写出关系式即可）
(4)为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：__。
23．如图所示电路中，电表B、C、D为电流表或电压表，如图B、C、D的示数为1.6、2.5和0.7 （单位是A或V），则：
（1）灯L1、L2两端的电压各是多少？
（2）通过L1，L2的电流各是多少？
24．如图所示的电路中，电压表V1、V2和电流表A的示数分别是4.5V、2.7V、0.5A，合上开关，两盏灯都发光．
（1）求出灯泡L1、L2两端的电压，说明较为详细的理由；
（2）开关合上后两盏灯发光，过一会两盏灯都不亮，电流表没有示数，电压表示数相同，请判断出故障．

答案
1．D
2．A
3．C
4．B
5．C
6．C
7．A
8．B
9．C
10．B
11．C
12．D
13．串 相等 3U
14．0～3V 不正确 电压表的量程偏小
15．2 8
16． 电池没电了 灯泡灯丝断了 开关接触不良
17．L1 1.2 0.9
18．220 并联 电
19．4 一样
20．0～0.6A 0.02A 0.48A 0～15V 0.5V 11.5V 0～3A 0.1A 2.3A 0～3V、0.1V、1.9V
21．断开 L1短路 L2断路 不能 电压表正负接线柱接反了 实验次数太少 更换不同的灯泡重复实验
22．断开 或电流表断路 0.52 1 用改变电源电压继续实验的方法进行验证
23．（1）2.5V；（2）0.7A和0.9A。
24．（1）1.8V；2.7V；（1）L2断路
