人教九年级物理17.2 欧姆定律 综合训练(word版含答案）

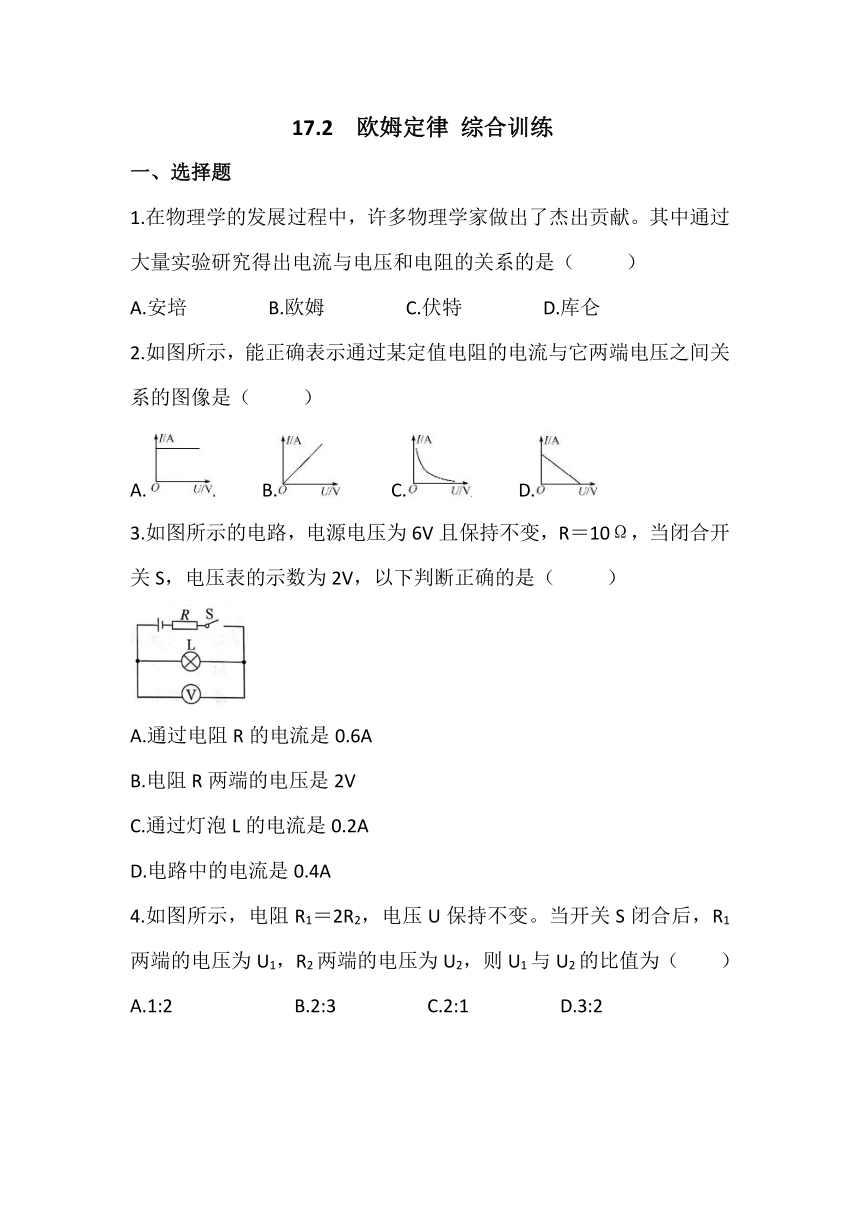

17.2
欧姆定律
综合训练
一、选择题
1.在物理学的发展过程中，许多物理学家做出了杰出贡献。其中通过大量实验研究得出电流与电压和电阻的关系的是（
）
A.安培
B.欧姆
C.伏特
D.库仑
2.如图所示，能正确表示通过某定值电阻的电流与它两端电压之间关系的图像是（
）
A.
B.
C.
D.
3.如图所示的电路，电源电压为6V且保持不变，R＝10Ω，当闭合开关S，电压表的示数为2V，以下判断正确的是（
）
A.通过电阻R的电流是0.6A
B.电阻R两端的电压是2V
C.通过灯泡L的电流是0.2A
D.电路中的电流是0.4A
4.如图所示，电阻R1＝2R2，电压U保持不变。当开关S闭合后，R1两端的电压为U1，R2两端的电压为U2，则U1与U2的比值为（
）
A.1:2
B.2:3
C.2:1
D.3:2

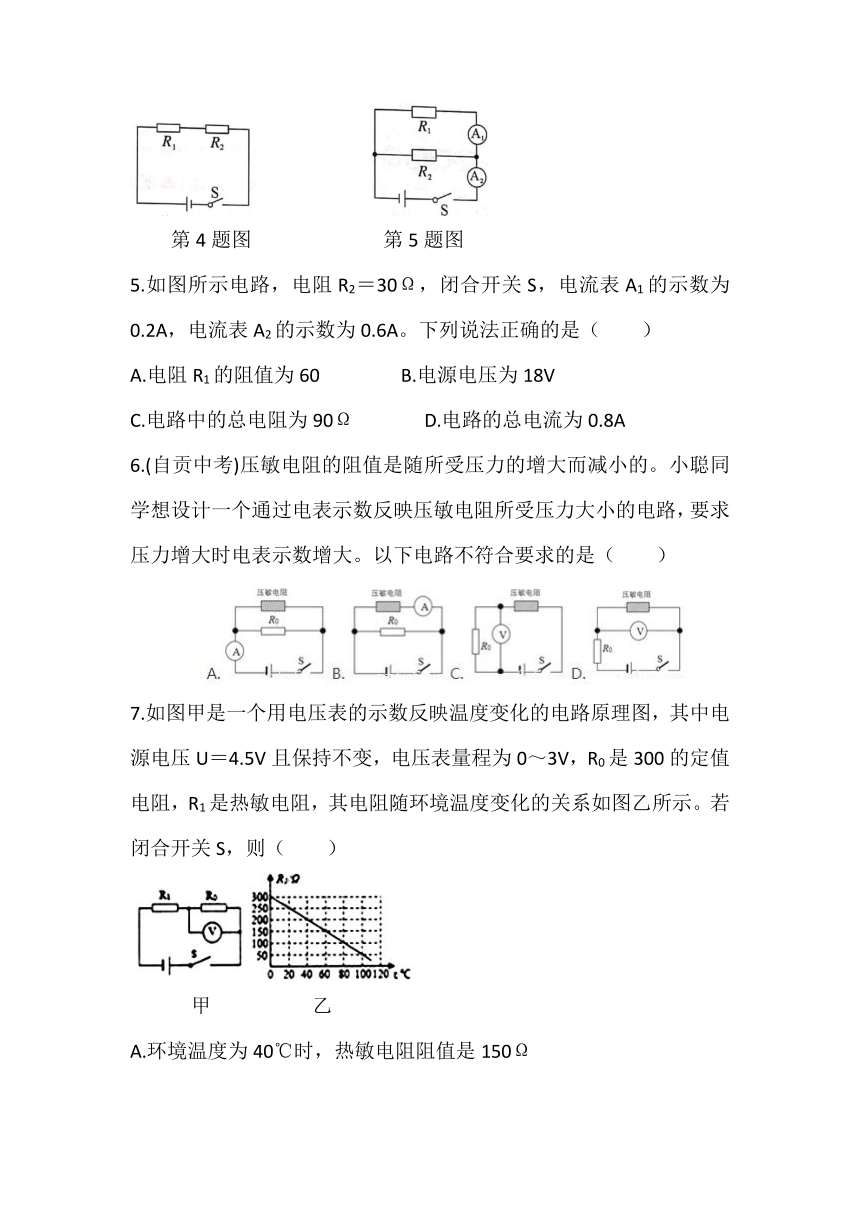

第4题图
第5题图
5.如图所示电路，电阻R2＝30Ω，闭合开关S，电流表A1的示数为0.2A，电流表A2的示数为0.6A。下列说法正确的是（
）
A.电阻R1的阻值为60
B.电源电压为18V
C.电路中的总电阻为90Ω
D.电路的总电流为0.8A
6.(自贡中考)压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。以下电路不符合要求的是（
）
7.如图甲是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V且保持不变，电压表量程为0～3V，R0是300的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示。若闭合开关S，则（
）
甲
乙

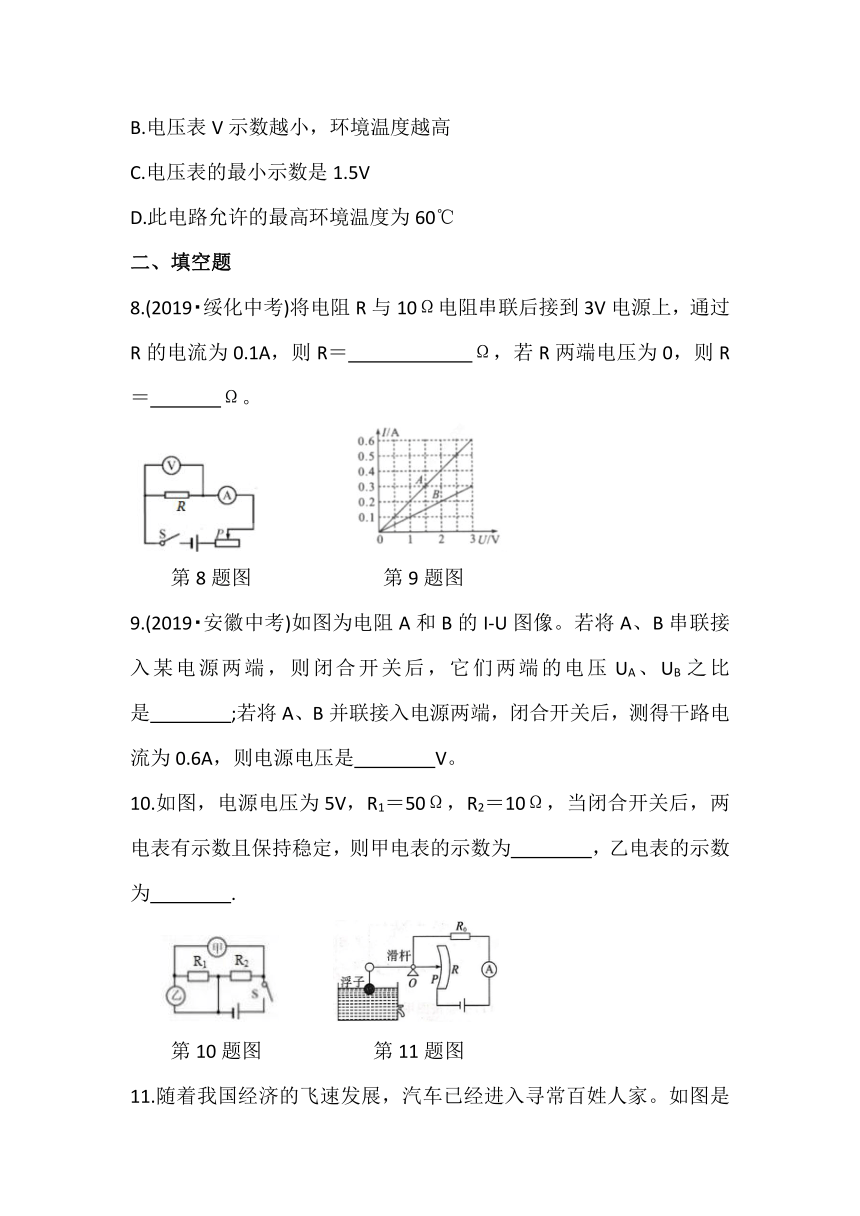

A.环境温度为40℃时，热敏电阻阻值是150Ω
B.电压表V示数越小，环境温度越高
C.电压表的最小示数是1.5V
D.此电路允许的最高环境温度为60℃
二、填空题
8.(2019?绥化中考)将电阻R与10Ω电阻串联后接到3V电源上，通过R的电流为0.1A，则R＝
Ω，若R两端电压为0，则R＝
Ω。
第8题图
第9题图
9.(2019?安徽中考)如图为电阻A和B的I-U图像。若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是
;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A，则电源电压是
V。
10.如图，电源电压为5V，R1＝50Ω，R2＝10Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为
，乙电表的示数为
.
第10题图
第11题图
11.随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置，R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表(用电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将
，电流表的示数将
。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中元件
两端。(前两空均选填“变大”“变小”或“不变”)
三、实验题。
12.2019山西中考在“探究电流与电阻的关系”实验中：
(1)如图甲所示，请你用笔画线代替导线，将图中电路连接完整(请勿更改原有导线，导线不得交叉)，要求:当滑动变阻器的滑片P向左移
动时，电路中的电流变大。连接电路时，开关必须
。
(2)闭合开关后，发现电压表有示数且接近电源电压，电流表无示数，其原因是
。
(3)实验过程中，将5Ω的电阻接入电路中，闭合开关，调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为
A。将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向
(选填“左”或“右”)端移动，使电压表示数为
V。
(4)若滑动变阻器的规格为“20Ω
1A”，则接入电路中的定值电阻的最大阻值为
Ω。
四、计算题
13.在如图所示的电路中，电源电压保持不变，电阻R0的阻值为8Ω，
开关S1处于闭合状态。当S2断开时，电流表的示数为0.5A；当开关S2闭合时，电流表的示数为0.9A，此时小灯泡正常发光。求:
(1)电源电压；
(2)灯泡正常工作时的电阻。
14.(2019上海中考)在如图所示的电路中，电源电压为12V且保持不变，电阻R1的阻值为100Ω，滑动变阻器R2上标有“1A”字样。闭合电键S，电压表示数为5V。求:
(1)通过电阻R1的电流I1。
(2)移动滑动变阻器滑片P的过程中，电源电压与电压表示数的比值最大为3，求电压表最大示数和最小示数的差值ΔU1。
参考答案
一、选择题
1.B
2.B
3.D
4.
C
5.A
6.D
7.D
二、8.
20
20
9.
1:2
2
10.
1A
5V
11.变大
变小
R0
三、13.（1）断开
（2）电阻R断路
（3）0.3
右
1.5
（4）20
四、13.
13.解:(1)当S2断开时，电路为电阻的基本电路，电流表测量电路中的电流，由可得，电源电压:U＝I0R0＝0.5A×8Ω＝4V。
(2)当开关S2闭合时，电阻和灯泡并联，此时灯泡正常发光，电流表测量干路电流，通过灯泡的电流:IL＝0.9A-0.5A＝0.4A，由可得，灯泡正常工作时的电阻:IL＝＝10Ω。
14.解:(1)根据电路图可知，电压表测量R1两端的电压，又因为R1＝10，所以通过电阻R1的电流:;
(2)电源电压和电压表示数的比值最大为3,因电源电压为12V，有＝3，故UV小=4V;滑动变阻器R2上标有“1A”字样，表示变阻器允许通过的最大电流为1A，即电路的最大电流为1A，由欧姆定律得，此时电压表示数的最大值:U1＇＝I＇R1＝1A×10Ω＝10V，电压表示数的最大值和最小值的差值:ΔU1＝10V-4V=6V。
