18.1电能 电功课件(24张PPT)

第十八章 电功率
第1节 电能 电功
2020年秋人教版物理九年级全一册精品课件

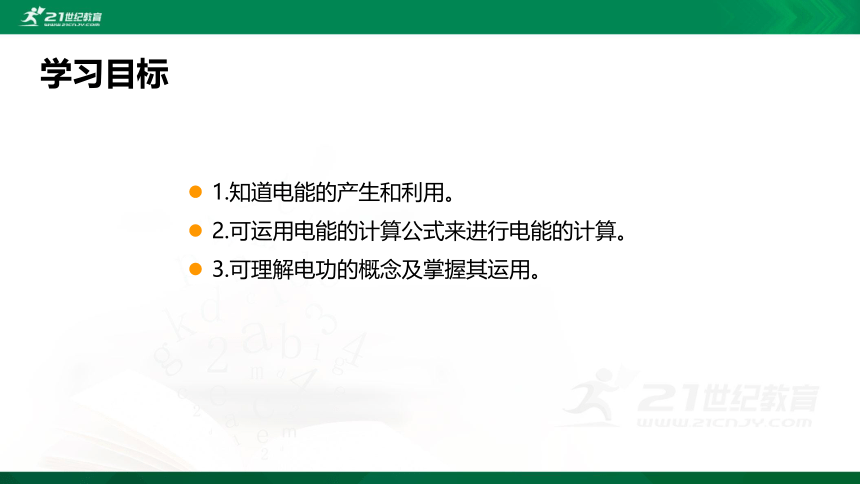

1.知道电能的产生和利用。
2.可运用电能的计算公式来进行电能的计算。
3.可理解电功的概念及掌握其运用。


学习目标

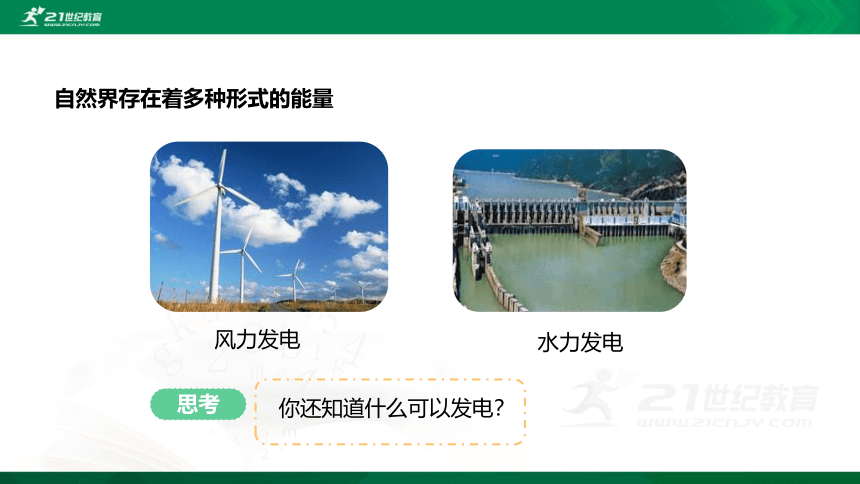

自然界存在着多种形式的能量
你还知道什么可以发电？
思考
风力发电
水力发电
火力发电
太阳能发电
核发电
潮汐发电
垃圾废料发电
各种各样的电池
尚未开发的能源

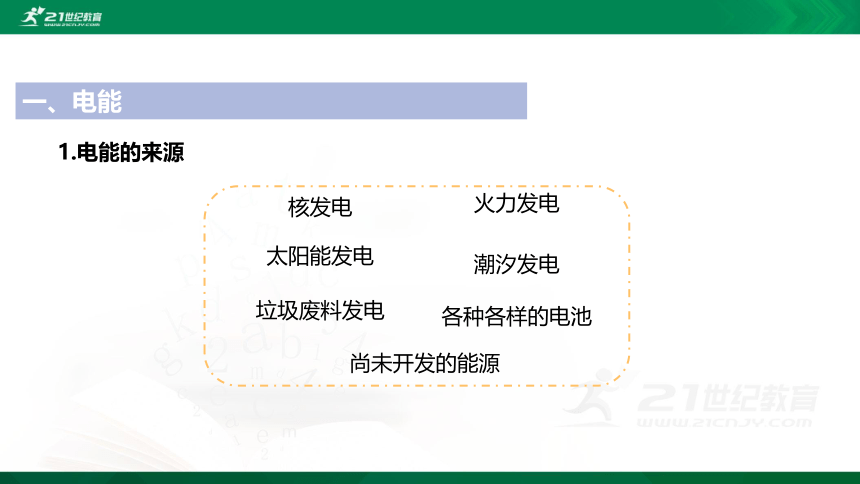

1.电能的来源
一、电能

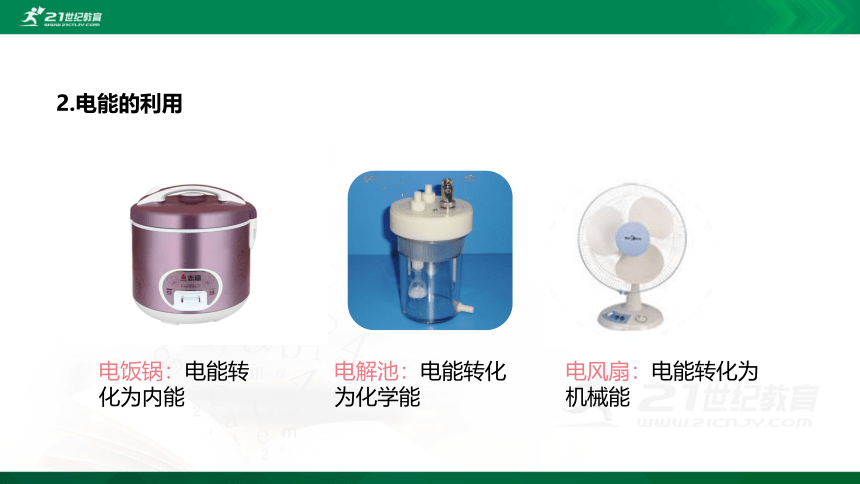

2.电能的利用
电饭锅：电能转化为内能
电解池：电能转化为化学能
电风扇：电能转化为机械能
现代生活离不开电，因为电能可以极为方便地转化为其他形式的能。观察商场里的用电器，按下列要求各填一种用电器的名称。
（1）电能转化为声能、光能的用电器：______________；
（2）电能转化为热能的用电器：____________________；
（3）电能转化为机械能的用电器：__________________；
（4）电能转化为声能的用电器：____________________。
电视机
洗衣机
电热毯
收音机

例
典例分析

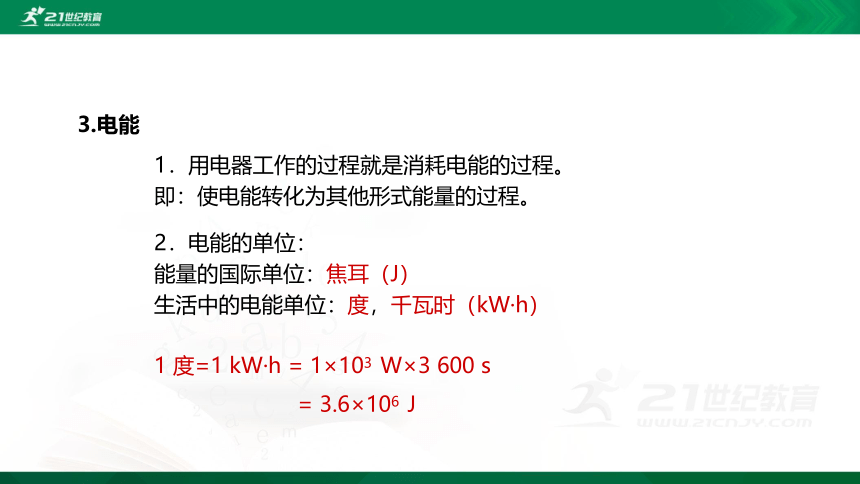

三、电能的单位
　　2．电能的单位：
　　能量的国际单位：焦耳（J）
　　生活中的电能单位：度，千瓦时（kW·h）
　　1 度=1 kW·h = 1×103 W×3 600 s
　　　　　　 = 3.6×106 J
　　1．用电器工作的过程就是消耗电能的过程。
　　即：使电能转化为其他形式能量的过程。
3.电能

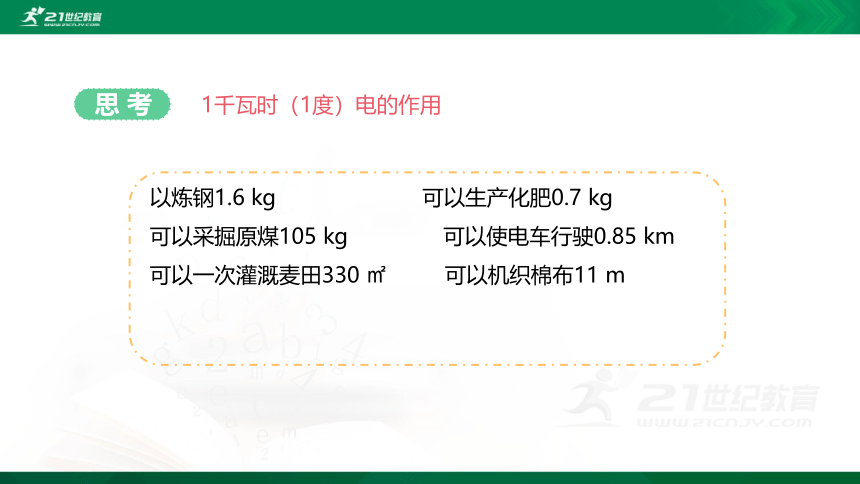

以炼钢1.6 kg 可以生产化肥0.7 kg
可以采掘原煤105 kg 可以使电车行驶0.85 km
可以一次灌溉麦田330 ㎡ 可以机织棉布11 m
思 考
思 考
1千瓦时（1度）电的作用
二、电能的计算
单向电能表
IC卡电能表
1.认识电能表
电能表可以计量用电器一段时间内消耗的电能。
●“220 V” 表示
这个电能表应该在
220 V的电路中使用。
2．电能表几个重要的参数
●“10（20）A”
表示这个电能表的
标定电流为 10 A，
额定最大电流为
20 A。电能表工作
时的电流不应超过
额定最大电流。
●“50 ～”表示
这个电能表在频
率为50 Hz的交流
电路中使用。
●“600 revs/（kW · h）”表示接在这个电能表上的用电器，每消耗 1 kW · h的电能，电能表上的转盘转过 600 转。
3.电能表读数
月末的数字减去月初的数字：
561.6kW·h－478.2 kW·h = 83.4 kW·h
电能表在读数时，要注意最后一位数字是十分位
有一种电子式单向电能表已开始使用，其中没有转动的铝盘，靠内部的电子电路计算电能，读数由液晶板显示．
表示每消耗1kW·h的电能，指示灯闪烁3200次
思 考
拓展
小明家中1 月底与 2 月底电能表的示数如图所示，小明家所在地区每度电的电费是0.60元，请估算他家 2 月份需要付多少电费。
3
2
8
7
5
3
3
9
4
5
2 月底
1 月底
　　2 月份消耗的电能为：
　　　　3 394.5 kW·h －3 287.5 kW·h = 107 kW·h
　　应支付的电费为：
　　　　107 kW·h×0.60 元/(kW·h) = 64.2 元
解析：

例
典例分析
电流流过用电器，把电能转化为其他形式能的过程，也就是电流做功的过程，所以，电流能够做功。
　　电功：电流所做的功。
　　符号：W
　　实质：电流做功的过程实际上就是电能转化为其他形式能量的过程，电流作了多少功就有多少电能转化为其他形式的能。也就是消耗了多少电能；获得了多少其他形式的能。
三、电功
科学家们用精确的实验研究得出：
（2）在电压和时间相等的条件下，电功跟电流成正比。
（3）在电压和电流相等的条件下，电功跟时间成正比。
（1）在电流和时间相等的条件下，电功跟电压成正比。
你知道吗？
电流在某段电路上所做的功，跟这段电路两端的电压成正比；跟电路中的电流成正比；跟通电时间成正比。
在物理上，人们用：“W ”表示电功，因此：
W=U I t
电功的单位是“焦耳”，简称“焦”，符号是“J”
1J=1V×1A×1s
有一只节能灯接在220 V的家庭电路中，通过它的电流为90 mA，计算这只灯使用5 h消耗多少度电？
解析：90 mA=0.09 A
答：这只节能灯工作5 h消耗的电能是0.099 kW·h，即0.099 度。
W = UIt
= 220 V×0.09 A×5 h
= 0.099 kW·h

例
典例分析
电能
电功
电能
单位：KW·h、度、J
电能的计算：电能表
各参数的计算
读数
电功的计算：W=UIt
能量的转化
C
C
3.当天空中空气的湿度很大，两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电。某次闪电的放电电流约1×104 A，电压约1.8×108 V，放电时间约0.01 s，则这次闪电释放的电能约_________J，合________kW·h。

1.8×1010
5 000
解析：根据放电的电压、电流和放电时间，可求释放的电能
为：W＝UIt＝1.8×108 V×1×104 A×0.01 s＝
1.8×1010J。
因为1 kW·h＝3.6×106 J，
则1.8×1010J＝ kW·h＝5 000 kW·h。
A
2.1×1011
5.8×104
106
串、并联电路中电功的特点。
{69C7853C-536D-4A76-A0AE-DD22124D55A5}
串联电路
并联电路
相同点
电流所做的总功等于各部分用电器中电流所做功之和，即：
W＝W1＋W2＋…
电流所做的总功等于各部分用电器中电流所做功之和，即：
W＝W1＋W2＋…
不同点
相等时间内电流通过各用电器所做的功与其电阻成正比，即：W1∶W2＝R1∶R2
相等时间内电流通过各用电器所做的功与其电阻成反比，即：W1∶W2＝R2∶R1
