18.2.2额定电压与额定功率课件(18张PPT)

第十八章 电功率
第2节 电功率
第2课时 额定电压与额定功率
2020年秋人教版物理九年级全一册精品课件


1．巩固理解电功率概念，理解电功率和电压、电流之间的关系，并能进行简单的计算。
2．能区分用电器的额定功率和实际功率。
3．会应用电功率的定义式P=W/t及公式P=UI进行推导和计算。
学习目标
通过上一节课的学习，大家已经知道了，不同的电器的但功率一般不同。那么，在不同的情况之下，比如同一个用电器工作在不同的电压下，它的功率总是一样的吗？
思考

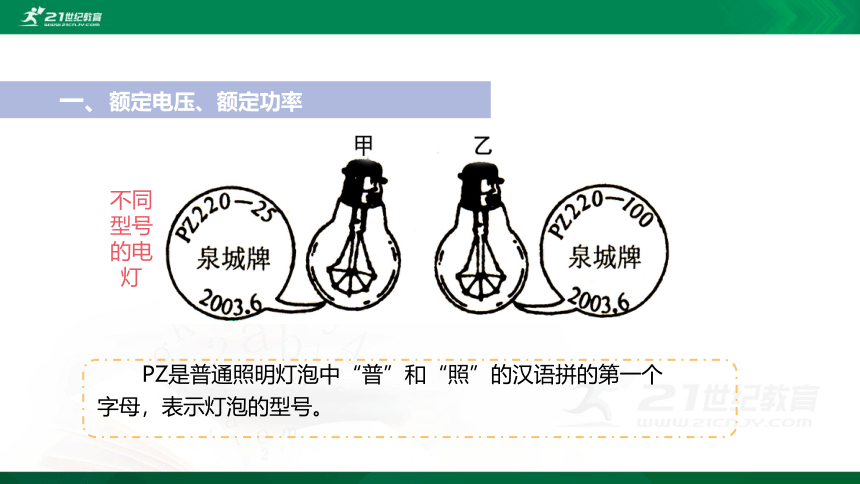

PZ是普通照明灯泡中“普”和“照”的汉语拼的第一个 字母，表示灯泡的型号。
一、额定电压、额定功率
不同型号
的电灯
额定电压是指用电器正常工作时的电压。
额定功率是指用电器正常工作时的电功率。

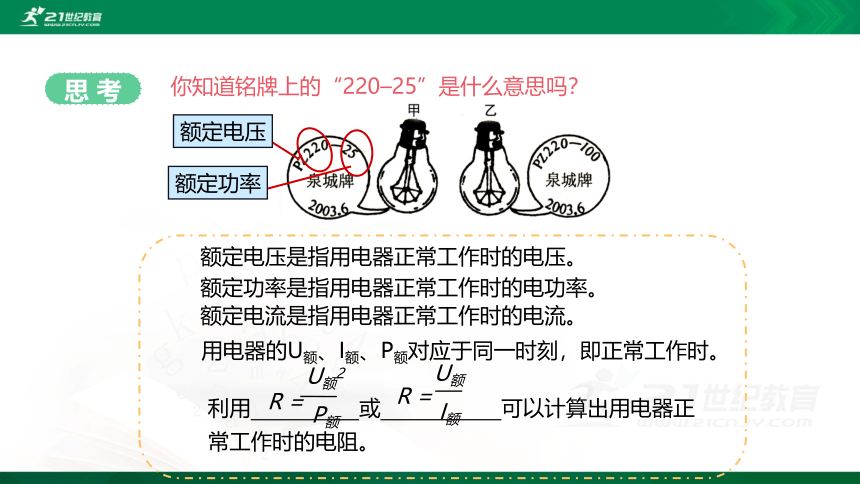

你知道铭牌上的“220–25”是什么意思吗？
额定电流是指用电器正常工作时的电流。
用电器的U额、I额、P额对应于同一时刻，即正常工作时。
利用 或 可以计算出用电器正常工作时的电阻。
R =
U额2
P额
R =
U额
I额
额定功率
额定电压
思 考
思 考
1.各种用电器的铭牌
实际数值：
用电器实际工作时的数值，一般用Ｕ实、 P实、I实表示。
额定数值：
用电器正常工作时的数值，用Ｕ额、P额、I额表示。
2.实际数值与额定数值的区别与联系：
2、当Ｕ实>Ｕ额时，Ｐ实>Ｐ额；
1、当Ｕ实=Ｕ额时，Ｐ实=Ｐ额；
3、当Ｕ实<Ｕ额时，Ｐ实<Ｐ额。
注意：小灯泡的亮度取决于——
实际功率
1、由额定数值可以计算电阻；
2、在任何计算中，本质上都要用实际数值计算；只有当用电器正常工作时才能使用额定数值。
3、实际数值与额定数值的关系。
（注意：灯泡电阻会随温度改变）
R =
U额2
P额
R =
U额
I额
　　将标有“PZ220 40”和“PZ220 100”的两只灯泡先后并联和串联接入家庭电路中，观察灯泡的发光情况，并说明原因。
　灯泡的亮暗程度是由实际电功率的大小决定的。
　现象：在并联电路中更亮的灯泡，在串联电路中反而变暗。
R1= = =1210Ω，
U额2
P额
（220V）2
40W
分析：
R2= = =484Ω
U额2
P额
（220V）2
100W
因为R1>R2，并联时，根据 可得：P1P =
U2
R
因为R1>R2，并联时，根据 可得：P1>P2
P = I2R
解：
正常工作电流
一盏标有“220V 100W”字样的电灯，它的电阻是多大？正常工作时通过灯丝的电流是多少？将它接到110V的电路中，它的实际电功率是多大？（不考虑温度对电阻的影响）

例
典例分析
1.使用专用的功率表测量；
2.根据 P=UI , 通过测量电流和电压间接测量电功率。（此方法测出的是用电器实际的电功率）
3.在非专业的实验中，常常通过电流和电压得测量来间接得知电功率。
二、探究小灯泡的亮度与实际功率的关系
提出问题
实验过程
实验现象
评估
不同用电器的电功率一般不同，那么，同一个用电器在不同的电压下，它的电功率还总是一样的吗?
取一个标有“2.5 V 0.5 W”的电灯泡。把它接在2.5 V的电路中，它正常发光。把它分别接在1.5 V和3 V的电路中，观察并比较它们的亮度。
在电压为 2.5 V 时，灯泡正常发光；在低于 2.5 V 时，灯泡发光暗淡；在高于 2.5 V 时，灯泡强烈发光。
说明用电器消耗的电功率随着它两端电压的改变而改变。我们说一个用电器的电功率是多大时，一定要指明电压。
1.额定电压与额定功率
(1)额定电压是指用电器正常工作时的电压。
(1)额定功率是指用电器正常工作时的电功率。
(2)额定电流是指用电器正常工作时的电流。
2.电功率的计算
(1)定义式：P＝W/t。
(2)计算式P＝UI。
(3)两个推导式：P＝UI＝ ，P＝UI＝I2R。
应用这两个推导式的前提是欧姆定律必须适用。
1.一只电热水壶的铭牌上标着“220V 1 000W”的字样，它正常工作时，电流是多少？
解：“220 V”表示电热水壶的额定电压是220 V，
“ 1 000 W”表示电热水壶的额定功率是1 000 W，由P＝UI可知I＝ ，则电热水壶正常工作时的
电流I额＝ ≈4.55 A。
2.一个 “220V 800 W”的电炉，正常工作时电阻丝的电阻有多大？假如电路中的电压降低到200V,电阻丝的电阻不变，这时电炉实际的电功率有多大？
解：由 得 。
当电压降低到200 V时，电炉的实际功率
3.一种彩色灯泡的额定电压是 36 V，要接在 220 V 的电路中，要串联多少个这种灯泡才行?
因不能超过额定电压，所以应该串联 7个这种灯泡。
解：
≈ 6.1
n =
220 V
36 V
谢谢
