19.3安全用电 课件 (31张PPT)

第十九章 生活用电
第3节 安全用电
2020年秋人教版物理九年级全一册精品课件
1.知道电压越高越危险。
2.知道触电事故产生的原因以及如何防治。
3.掌握安全用电原则。
4.能够知道雷电产生的原因以及如何防雷电伤害。
学习目标

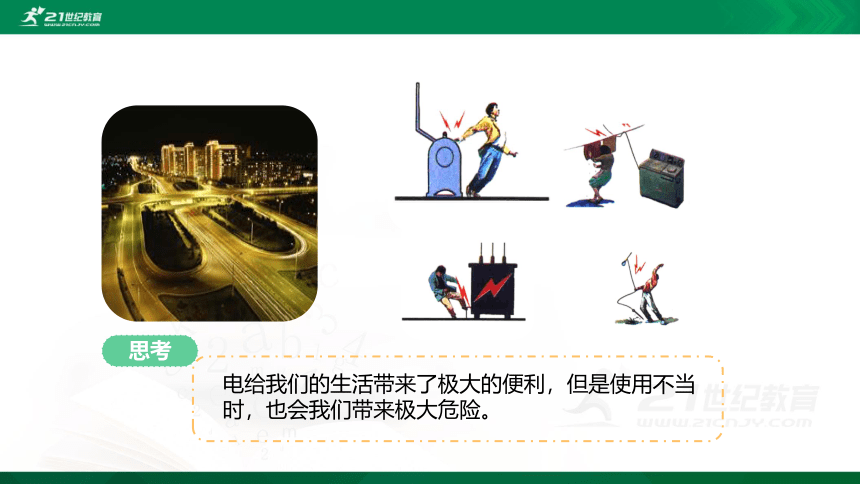

电给我们的生活带来了极大的便利，但是使用不当时，也会我们带来极大危险。
思考
识点

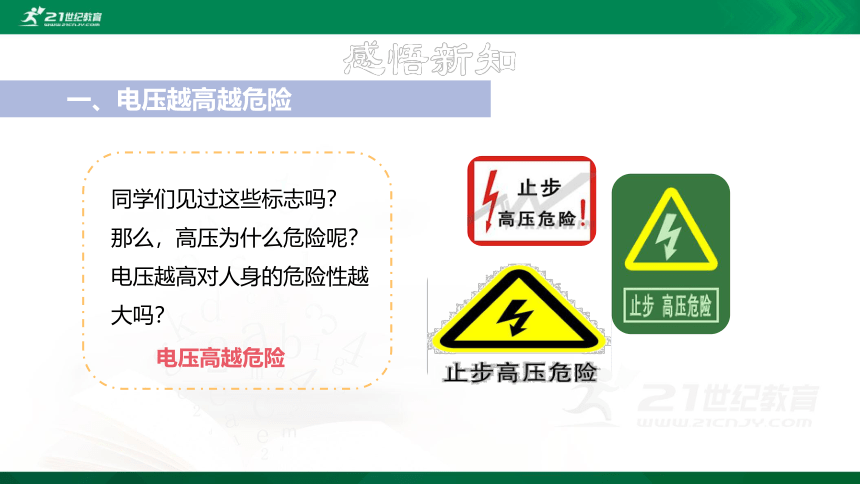

同学们见过这些标志吗？
那么，高压为什么危险呢？
电压越高对人身的危险性越
大吗？
一、电压越高越危险
电压高越危险

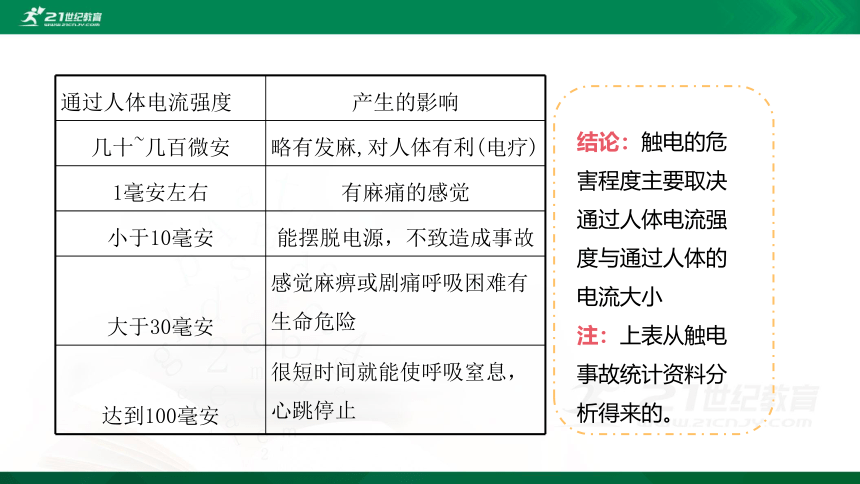

通过人体电流强度
产生的影响
几十~几百微安
略有发麻,对人体有利(电疗)
1毫安左右
有麻痛的感觉
小于10毫安
能摆脱电源，不致造成事故
大于30毫安
感觉麻痹或剧痛呼吸困难有生命危险
达到100毫安
很短时间就能使呼吸窒息，心跳停止
结论：触电的危害程度主要取决通过人体电流强度与通过人体的电流大小
注：上表从触电事故统计资料分析得来的。

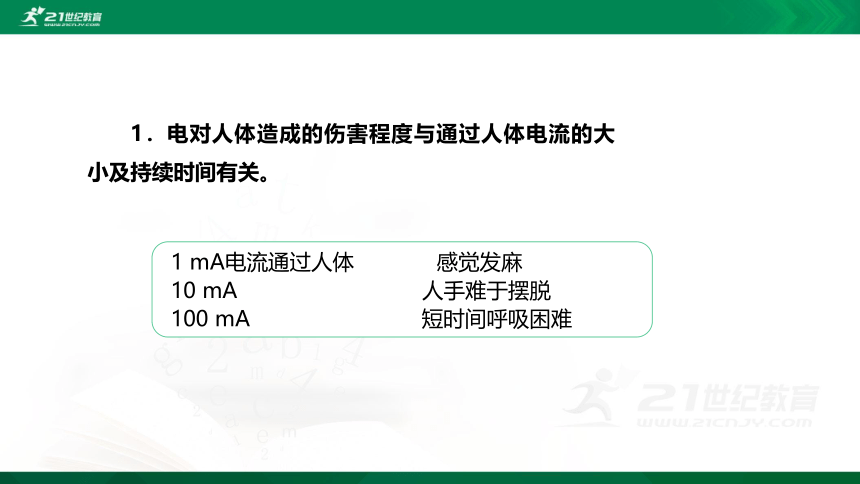

　　1．电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
1 mA电流通过人体 感觉发麻
10 mA 人手难于摆脱
100 mA 短时间呼吸困难

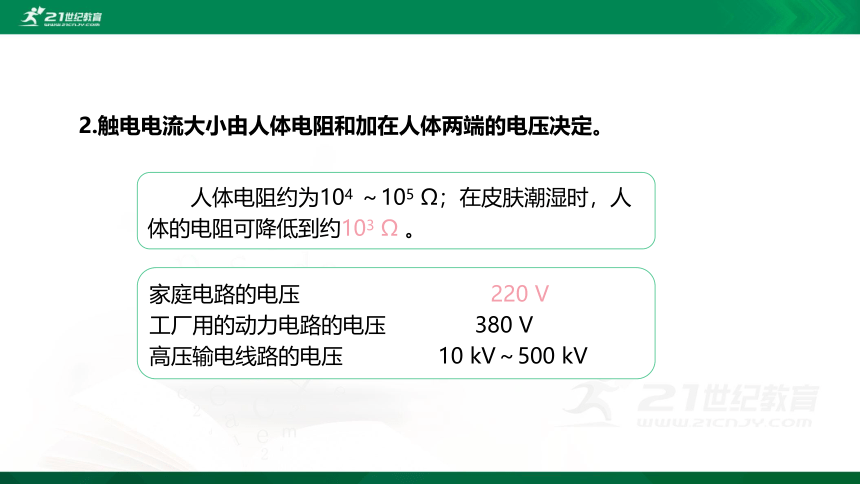

2.触电电流大小由人体电阻和加在人体两端的电压决定。
　　人体电阻约为104 ～105 Ω；在皮肤潮湿时，人体的电阻可降低到约103 Ω 。
家庭电路的电压 220 V
工厂用的动力电路的电压 380 V
高压输电线路的电压 10 kV～500 kV

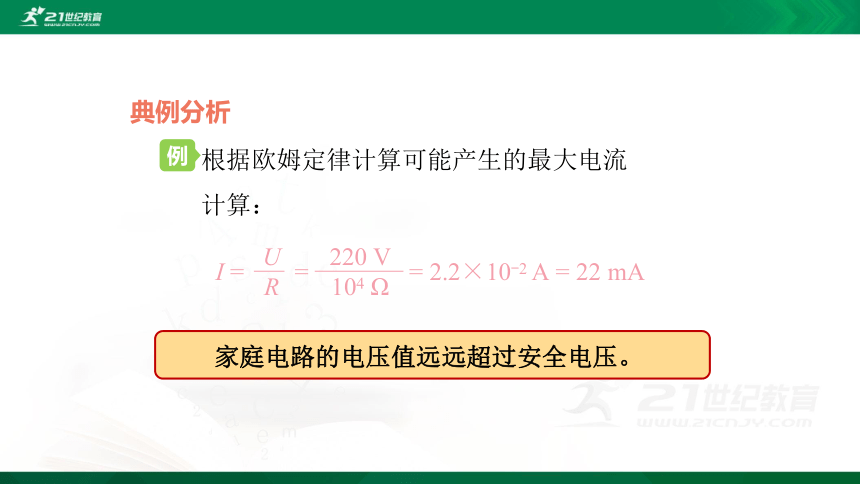

　　根据欧姆定律计算可能产生的最大电流
　　计算：
　　家庭电路的电压值远远超过安全电压。
I =　　= 　　　 = 2.2×10-2 A = 22 mA
U
R
220 V
104 Ω

例
典例分析

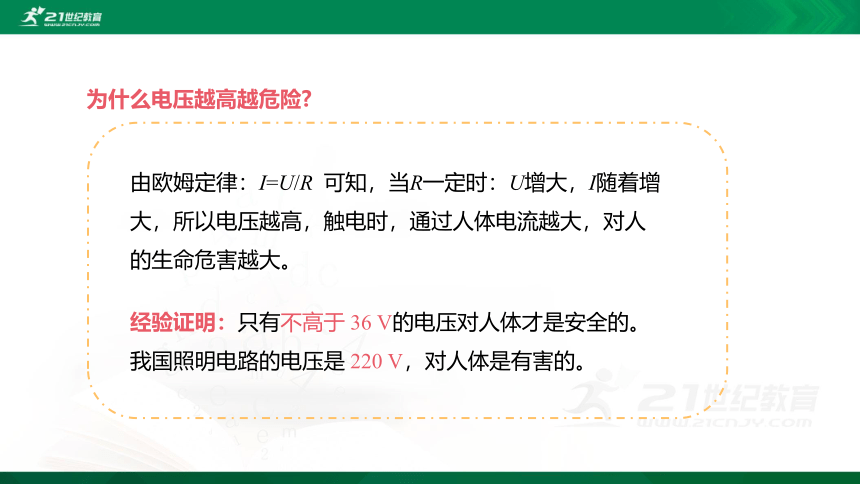

为什么电压越高越危险?
由欧姆定律：I=U/R 可知，当R一定时：U增大，I随着增大，所以电压越高，触电时，通过人体电流越大，对人的生命危害越大。
经验证明：只有不高于 36 V的电压对人体才是安全的。
我国照明电路的电压是 220 V，对人体是有害的。

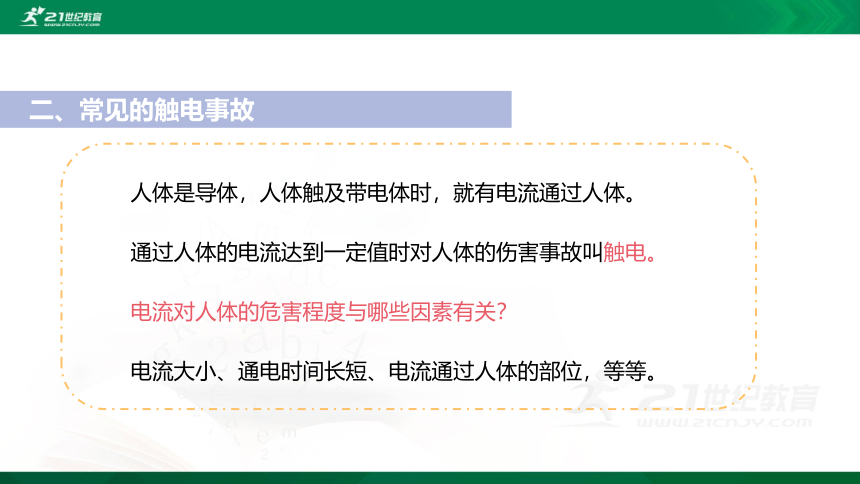

人体是导体，人体触及带电体时，就有电流通过人体。
电流对人体的危害程度与哪些因素有关？
电流大小、通电时间长短、电流通过人体的部位，等等。
二、常见的触电事故
通过人体的电流达到一定值时对人体的伤害事故叫触电。
U
=
I
R

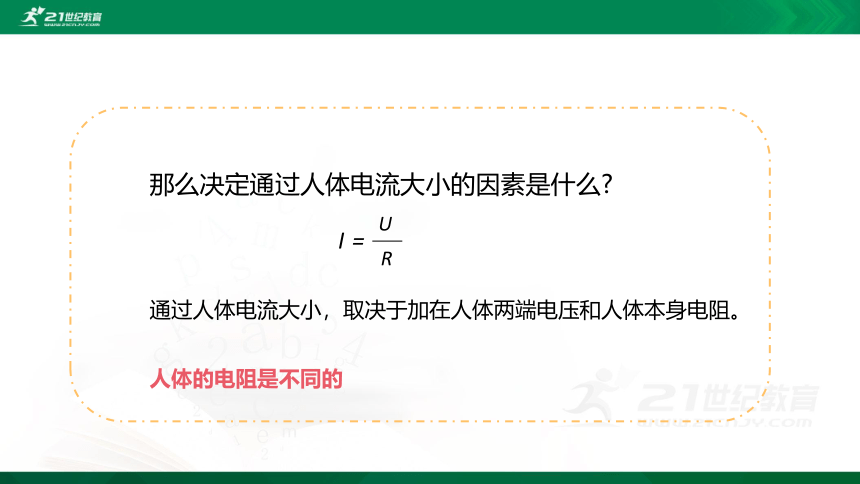

那么决定通过人体电流大小的因素是什么?
通过人体电流大小，取决于加在人体两端电压和人体本身电阻。
人体的电阻是不同的
有电压加在人体两端就一定会触电死亡吗？安全电压值是多少？在此情况下绝对安全吗？
一般情况下，36伏以下的电压才是安全的
家庭电路中的触电事故是怎样发生的？
火线
零线
单线触电
双线触电
单线触电：
站在地上的人触到火线，则电流由火线进入人体到地，经地线形成回路，造成触电事故。
站在绝缘体上的人若同时触到两根电线时，电流将由火线进入人体到另一根线（零线）而形成回路，造成触电事故。
双线触电：
触电的急救措施
该怎么办呢？
火灾时要首先切断电源，再泼水。
这种方法行吗 ？
火线
拉电闸、人工呼吸、救护车
低压触电的形式及处理方法：
（1）单线
触电
（2）双线
触电
救我，快
去断开电源！
人体接触火线、大地
人体接触火线、零线
高压触电的两种形式
电弧触电
跨步电压触电
高压带电体不但不能接触，而且不能靠近．高压触电有两种：
（1）电弧触电：人与高压带电体距离到一定值时，高压带电体与人体之间会发生放电现象，导致触电。
(2）跨步电压触电：高压电线落在地面上时，在距高压线不同距离的点之间存在电压．人的两脚间存在足够大的电压时，就会发生跨步电压触电。
闪电
（3）高 压
电弧触电
雷雨天气不要呆在树下，快回家或闪电时马上蹲下。
（4）跨步
电压触电
为保小命，赶快做“蛙跳”或“单脚跳”。
高压触电的形式及处理方法
家庭电路安全用电的常识
日常用电时，应特别警惕的是本来不该带电的物体带了电，本来是绝缘的物体的却不绝缘了。所以应该注意：
(1)防止灯座、插头、电线等绝缘部分损坏；
(2)保持绝缘部分干燥；
(3)避免电线跟其它金属物接触；
(4)定期检查及时维修线路及用电设备。
家庭电路及其它电路安全用电常识
时应切断电源
擦灯泡和灯具
要在上面晾衣服
架空线是裸线不
壳要接地线
家用电器外
架空线远一些
电视天线应离
1
2
3
4
1.不接触低压带电体
2.不靠近高压带电体
3. 电器设备安装要符合技术要求。
4. 不接触高于36V的带电体。
三、安全用电原则
5. 不靠近高压带电体。
6. 不弄湿用电器。
7. 不损坏电器设备中的绝缘体。
雷电触电
什么是雷电?
在雷雨天气，云团上常带有大量电荷，云团与云团之间，或云团与大地之间可发生强烈的放电现象，发光、发声、就是闪电和雷．云层之间、云层和大地之间的电压可达几百万伏至几亿伏，放电时电流可达几万安至十几万安。
四、注意防雷
雷电的路径往往经过地面突起的部分，像树木、高大建筑物、室外天线等。所以我们避雨不要躲在高大建筑物下。
较高的室外天线、建筑物等要装设避雷装置，叫做避雷针。
触电
通常
安全
电压
安全
用电
原则
发生触电
两种情况
低压
触电
高压
触电
单线触电
双线触电
高压电弧触电
跨步电压触电
1、当发现有人触电时，应该立即（ ）
A 空手将触电人拉开
B 将电源线拉开，立即将病人送医院
C 赶快找电工师傅来处理
D 拉下闸刀或用干木棒将电源线挑开，立即人工呼吸
D
2、某同学站在干燥的凳子上检修电灯，以下操作，不正确又是十分危险的是（ ）
A. 一手接触火线进行检修
B. 一手接触零线进行检修
C. 一手接触火线，另一手扶在水泥墙上进行检修
D. 一手接触零线，另一手扶在水泥墙上进行检修
C
3.对于家庭电路中的漏电保护器和空气开关的作用，以下说法不正确的是(　　)
A．发生如图甲触电时，漏电保护器不起作用
B．发生如图乙触电时，漏电保护器不起作用
C．发生如图所示的两种触电时，空气开关都不会断开电路
D．当电路发生短路时，空气开关会自动切断电路
易错结
B
电灯的开关为什么要接在火线和灯泡之间？接在零线和灯泡之间有什么危险？
开关接在火线和灯泡之间，在断开开关，灯泡熄灭的时候，开关到灯头就不会带电。开关若接在零线和灯泡之间，即使把开关断开，电路中的火线还是与灯头接通的，若人碰到灯泡可能会接通电路，使电流经过灯泡、人体流入大地，从而发生危险，所以不能将电灯的开关接在零线和灯泡之间。
