第十九章 生活用电
第1节 家庭电路
2020年秋人教版物理九年级全一册精品课件
1.知道家庭电路的组成
2.认识火线和零线，并懂得其作用。
3.认识三线插头和漏电保护器，明白其作用。


学习目标
夜幕降临，华灯初上，璀璨的灯光点亮了一栋栋高楼大厦，当我们在家中享受着电为我们所带来的一幅城市夜空图，是否想过家庭中该如何用电?而它又是如何组成的？
思考

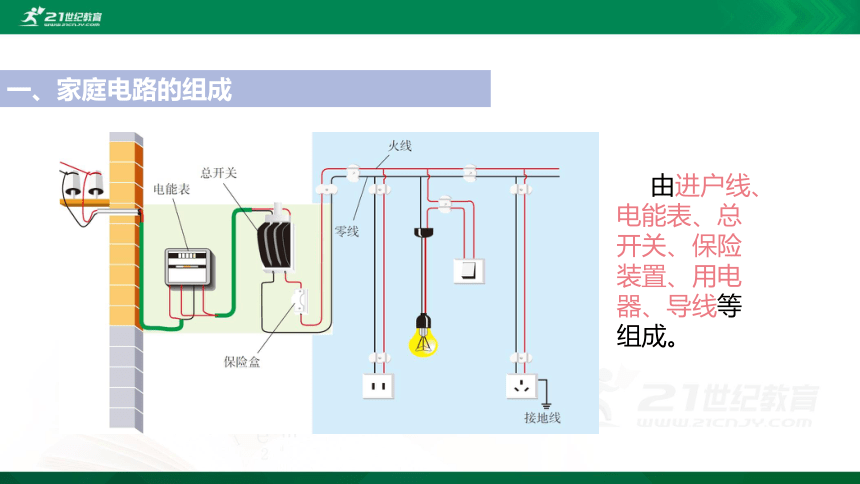

一、家庭电路的组成
由进户线、电能表、总开关、保险装置、用电器、导线等组成。

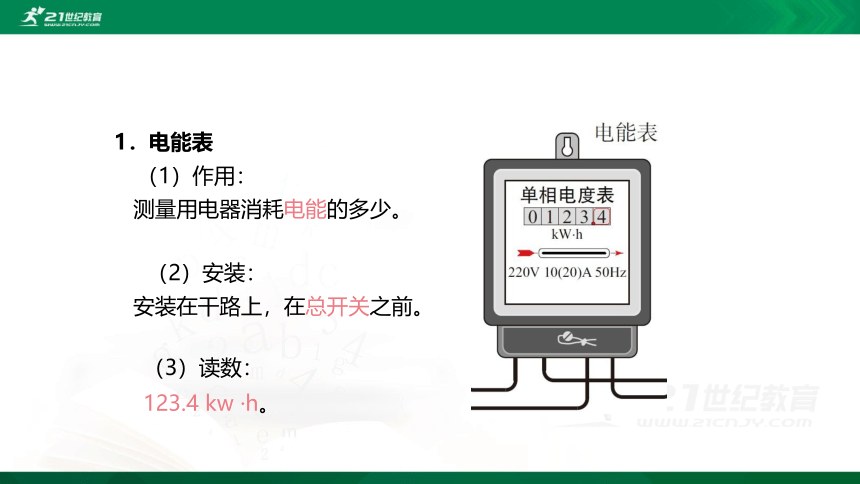

1．电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
　　123.4 kw ·h。
　　（3）读数：
2．总开关
串联在干路中，控制室内全部电路的通与断。

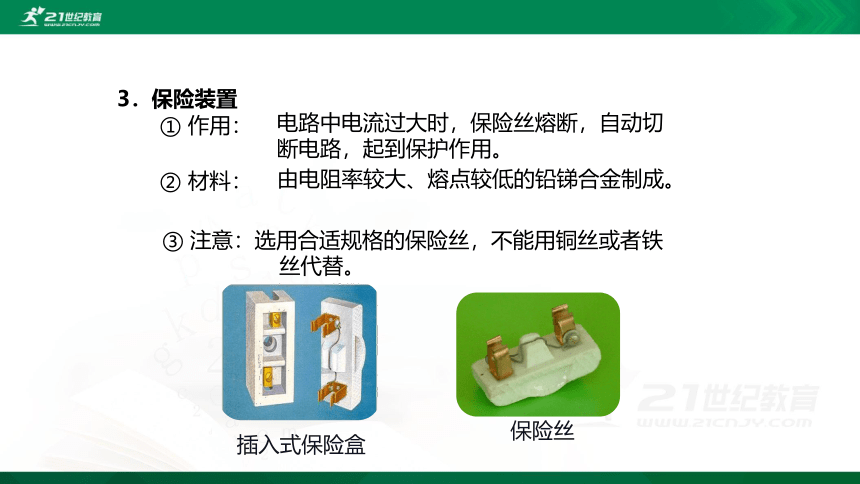

3．保险装置
　　① 作用：
　　② 材料：
　　③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝

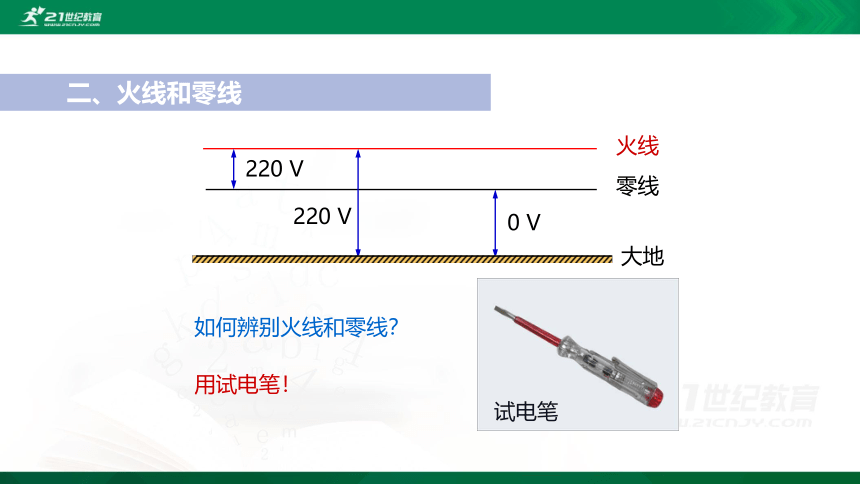

二、火线和零线
火线
零线
大地
　　用试电笔！
试电笔
0 V
220 V
220 V
　　如何辨别火线和零线？

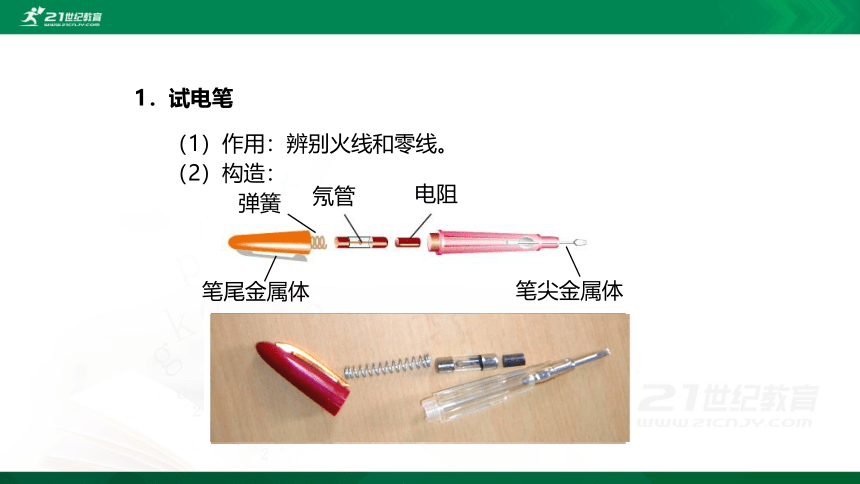

1．试电笔
　　（1）作用：辨别火线和零线。
　　（2）构造：
氖管
电阻
笔尖金属体
笔尾金属体
弹簧

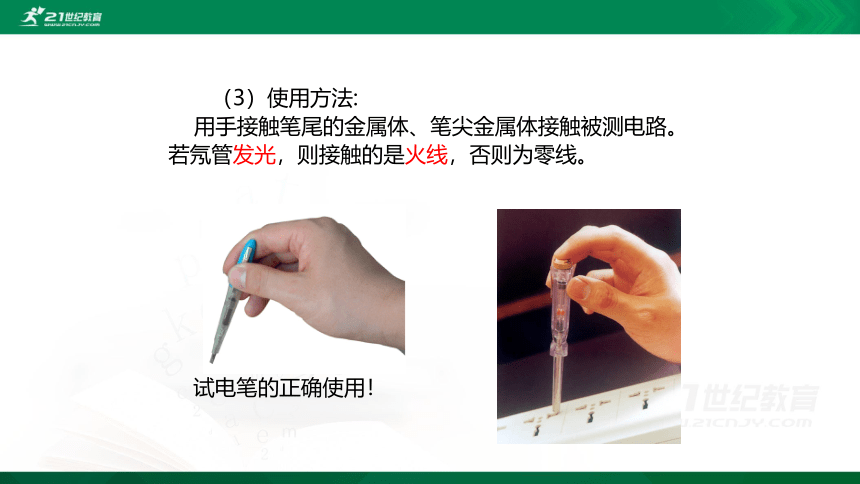

　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！

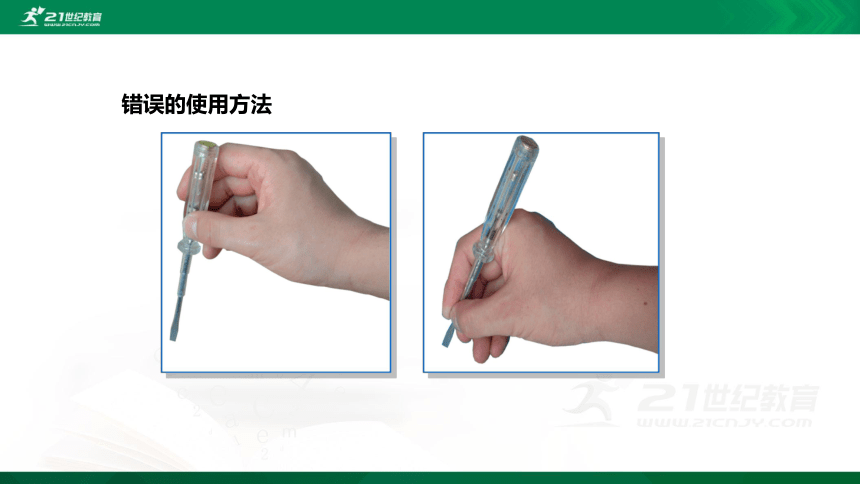

错误的使用方法

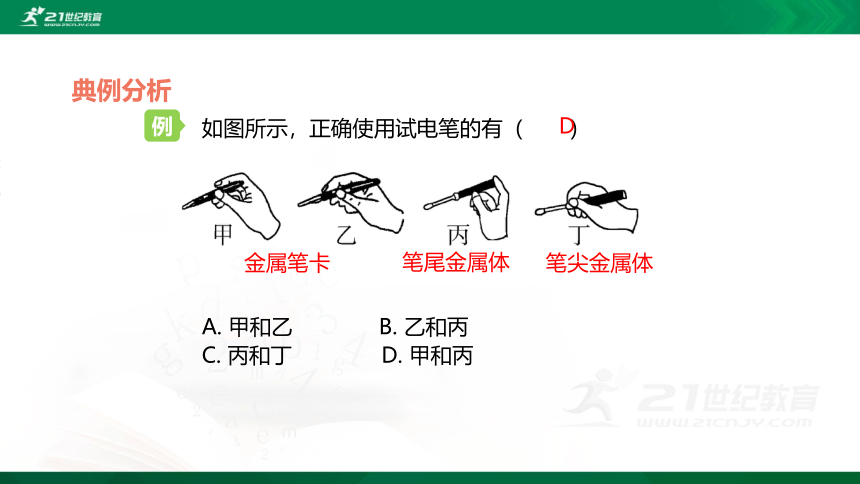

如图所示，正确使用试电笔的有（ ）
A. 甲和乙　　　　B. 乙和丙
C. 丙和丁 D. 甲和丙
D
金属笔卡
笔尾金属体
笔尖金属体


例
典例分析
2．用电器与零线、火线的连接
　　（1）各用电器（插座）并联在电路中。
　　（2）控制用电器的开关要连接在火线和用电器之间。
（1）将闸刀开关上端的静触头接入导线。
（2）控制电灯的开关要接在火线上。
（3）螺丝口灯座的螺旋套必须接在零线上。
（4）接大功率用电器的插座，一般在连接插座的火线上接一根保险丝，而不是在连接插座的火线和零线上各装一根保险丝。
（5）带有金属外壳的家用电器的金属外壳要接地，这样做是为了安全用电。
家庭电路安装中应注意的问题：
注意
三脚插头
1．三线插头
三孔插座
接零线
接火线
接地线
①
②
③
接外壳
接用电部分
①
③
②
接用电器
三、三线插头和漏电保护器
两孔插座
三孔插座
火线
零线
接地
2.接线方式
“左零右火上接地”
用电器金属外壳
当把用电器上的三脚插头插入三孔插座后，除了把用电器的用电部位接入电路外，还把用电器的金属外壳与大地连接起来。
如图是电热水器、洗衣机等用电器使用的三脚插头和三孔插座，它们可以使用电器的外壳接地，这样做的目的是（ ）
A．延长使用寿命
B．使其正常工作
C．防止触电
D．节约用电
C
三孔插座的接法是左零右火上接地。
例
典例分析
电流过大时自动断开俗称跳闸，排除故障后，合上开关即可。
如果发生了触电事故，漏电保护器会迅速切断电源，对人起到保护作用。
新型的保险装置是附加在总开关上，叫做空气开关。
空气开关与漏电保护器:
　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。
　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。
1、如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时总开关上的 就会起作用，它会迅速切断电路，对人起保护作用。
2、现在新型的保险装是 ，当电流过大时会使开关自动断开，切断电路，俗称 。
漏电保护器
空气开关
跳闸
3.如图是一种试电笔的构造图和使用图，观察下列图片，完成下列问题.
（1）试电笔是由笔尖金属体、________、________、笔尾金属体组成；
电阻
氖管
（2）试电笔的作用是辨别____________；
（3）使用试电笔时， 手要接触笔尾金属体，当试电笔的笔尖接触电线时，如果氖管发光，表示接触的是______线；如果氖管不发光，表示接触的是______线.
火线和零线
火
零
4.一标有“220V 5A”的电能表能否容纳一个“220V 1000W ”的电炉使用？还可以接入
一盏200W的电灯吗？
答案：能；不可以.
5.如下图所示,?表示两盏白炽灯的两只插座的安装电路图,?其中一项安装错误的是（　）
A.插座C????
B.插座D　　
C.A?灯及开关　　　
D.B?灯及开关
A
6.图①中接线有几处错误？请逐一指出并加以说明。
用笔画线表示导线，把如图所示的引出线a、b、c、d、e 、f正确连入电路.
三孔
插座
接
地
线
接地
符号
布线要求是“火线零线并排走，竖直布线火在右，水平布线火在上，火接开关再进座，零线直接进灯座。”
请完成《 少年班》P94-P95对应习题
布置作业
谢谢
