人教版物理九年级上册﹒课堂同步随练
第十六章 电压 电阻
第2节 串、并联电路中电压的规律
基 础 达 标
知识点1 串联电路电压的规律

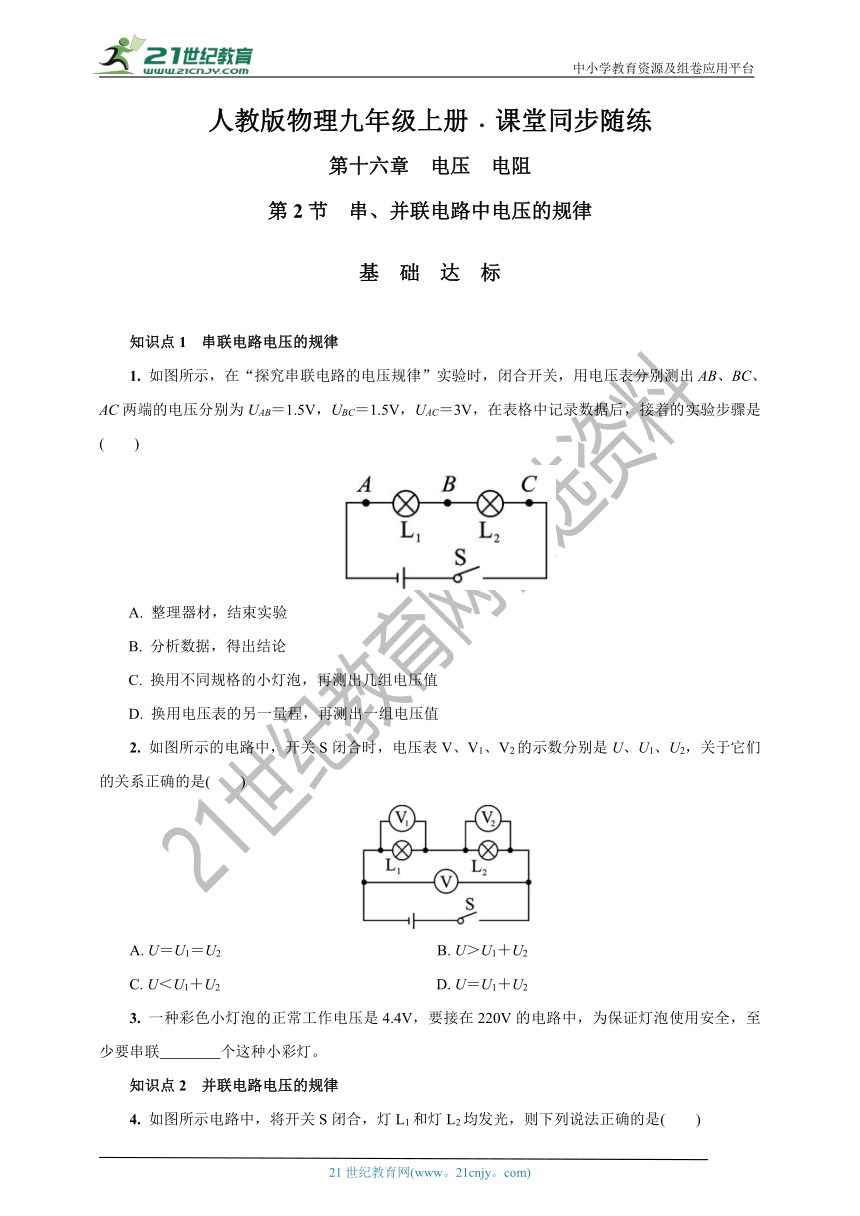

1. 如图所示,在“探究串联电路的电压规律”实验时,闭合开关,用电压表分别测出AB、BC、AC两端的电压分别为UAB=1.5V,UBC=1.5V,UAC=3V,在表格中记录数据后,接着的实验步骤是( )
A. 整理器材,结束实验
B. 分析数据,得出结论
C. 换用不同规格的小灯泡,再测出几组电压值
D. 换用电压表的另一量程,再测出一组电压值
2. 如图所示的电路中,开关S闭合时,电压表V、V1、V2的示数分别是U、U1、U2,关于它们的关系正确的是( )
A. U=U1=U2 B. U>U1+U2
C. U<U1+U2 D. U=U1+U2
3. 一种彩色小灯泡的正常工作电压是4.4V,要接在220V的电路中,为保证灯泡使用安全,至少要串联   个这种小彩灯。
知识点2 并联电路电压的规律

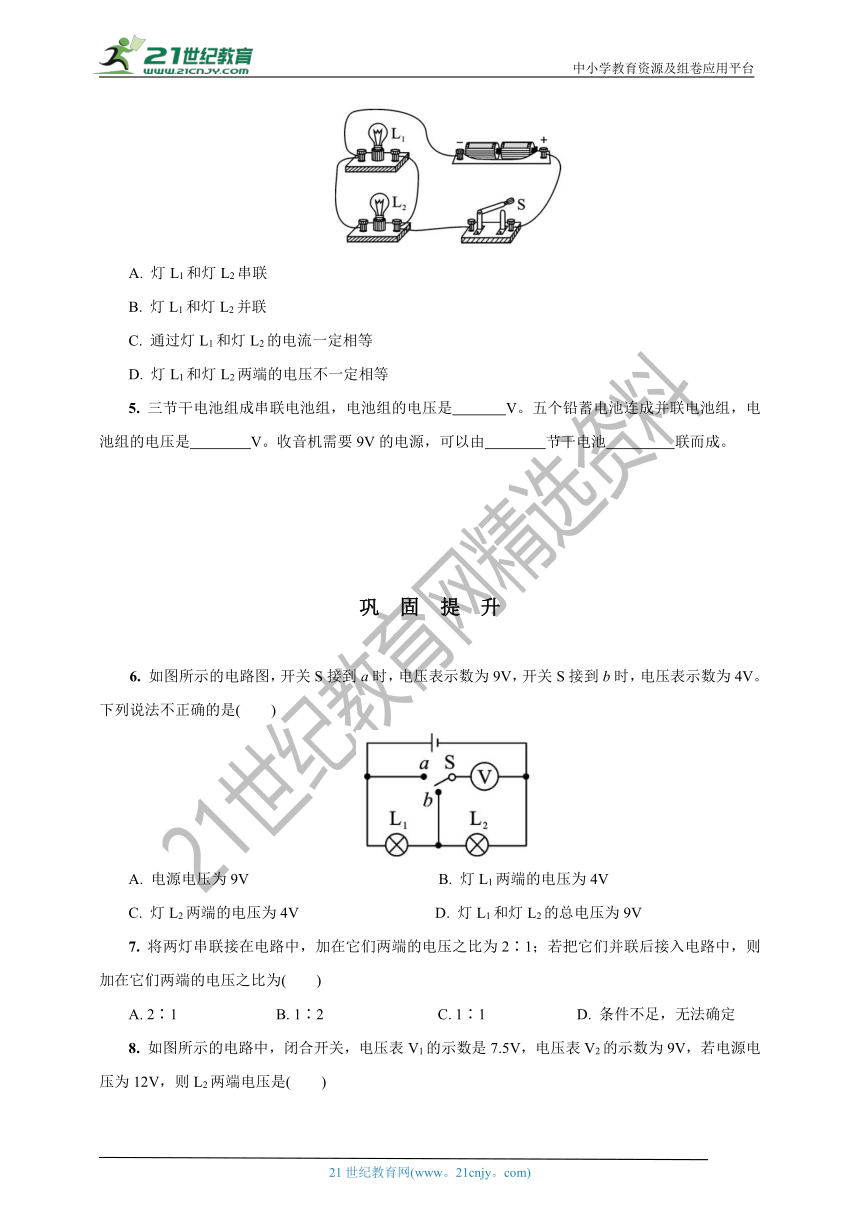

4. 如图所示电路中,将开关S闭合,灯L1和灯L2均发光,则下列说法正确的是( )
A. 灯L1和灯L2串联
B. 灯L1和灯L2并联
C. 通过灯L1和灯L2的电流一定相等
D. 灯L1和灯L2两端的电压不一定相等
5. 三节干电池组成串联电池组,电池组的电压是   V。五个铅蓄电池连成并联电池组,电池组的电压是   V。收音机需要9V的电源,可以由   节干电池   联而成。
巩 固 提 升
6. 如图所示的电路图,开关S接到a时,电压表示数为9V,开关S接到b时,电压表示数为4V。下列说法不正确的是( )
A. 电源电压为9V B. 灯L1两端的电压为4V
C. 灯L2两端的电压为4V D. 灯L1和灯L2的总电压为9V
7. 将两灯串联接在电路中,加在它们两端的电压之比为2∶1;若把它们并联后接入电路中,则加在它们两端的电压之比为( )
A. 2∶1 B. 1∶2 C. 1∶1 D. 条件不足,无法确定
8. 如图所示的电路中,闭合开关,电压表V1的示数是7.5V,电压表V2的示数为9V,若电源电压为12V,则L2两端电压是( )
A. 4.5V B. 5.5V C. 3V D. 2V
9. 如图(a)所示电路中,当闭合开关后,两只电压表的指针偏转均如图(b)所示,则电阻R1和R2两端的电压分别为( )
A. 6V 1.5V B. 7.5V 1.5V
C. 1.5V 7.5V D. 1.5V 6V
10. 某同学连接的电路如图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为2V,则L1两端的电压为  V,L2两端的电压为   V。
11. 如图所示电路,电源电压保持不变,闭合开关S,电压表V1的示数为3V,电压表V2的示数为8V,则灯L1两端的电压为   V,L2两端的电压为   V。
12. 如图所示,电源电压保持不变,a是从电压表的负接线柱引出的导线接头。a与b处相接时,电压表示数为6.0V;使a与b处断开,然后与c处相接,闭合开关S后,电压表示数为4.5V,这时灯泡L2两端的电压为   V。
13. 如图所示的电路,闭合开关后,若电压表V1的示数为2.6V,则电压表V2的示数为   V,电压表V的示数为   V。
14. 如图所示,当S1、S2都断开时,电压表示数  电源电压;当S1、S2都闭合时,电压表示数  电源电压;当S1闭合,S2断开时,电压表示数   电源电压。(均选填“大于”“小于”或“等于”)
15. 在探究“串联电路电压的规律”实验中:

甲 乙
(1)要用电压表测灯L2两端的电压,连接电路如图甲所示。图中只有一根导线连错了,请你在连错的导线上划“×”,并用笔画线表示导线将电路连接正确。
(2)改正电路后,闭合开关,如图乙所示,电压表的示数为   V。若电源电压为3V,则灯L1两端的电压是   V。

参 考 答 案
1. C 2. D
3. 50
4. B
5. 4.5 2 6 串
6. B 7. C 8. A 9. A
10. 4 2
11. 3 5
12. 1.5
13. 2.6 2.6
14. 小于 等于 等于
15. 解:(1)如图所示。
(2)1.2 1.8
