17.4欧姆定律在串、并联电路中的应用培优练习
一、选择题

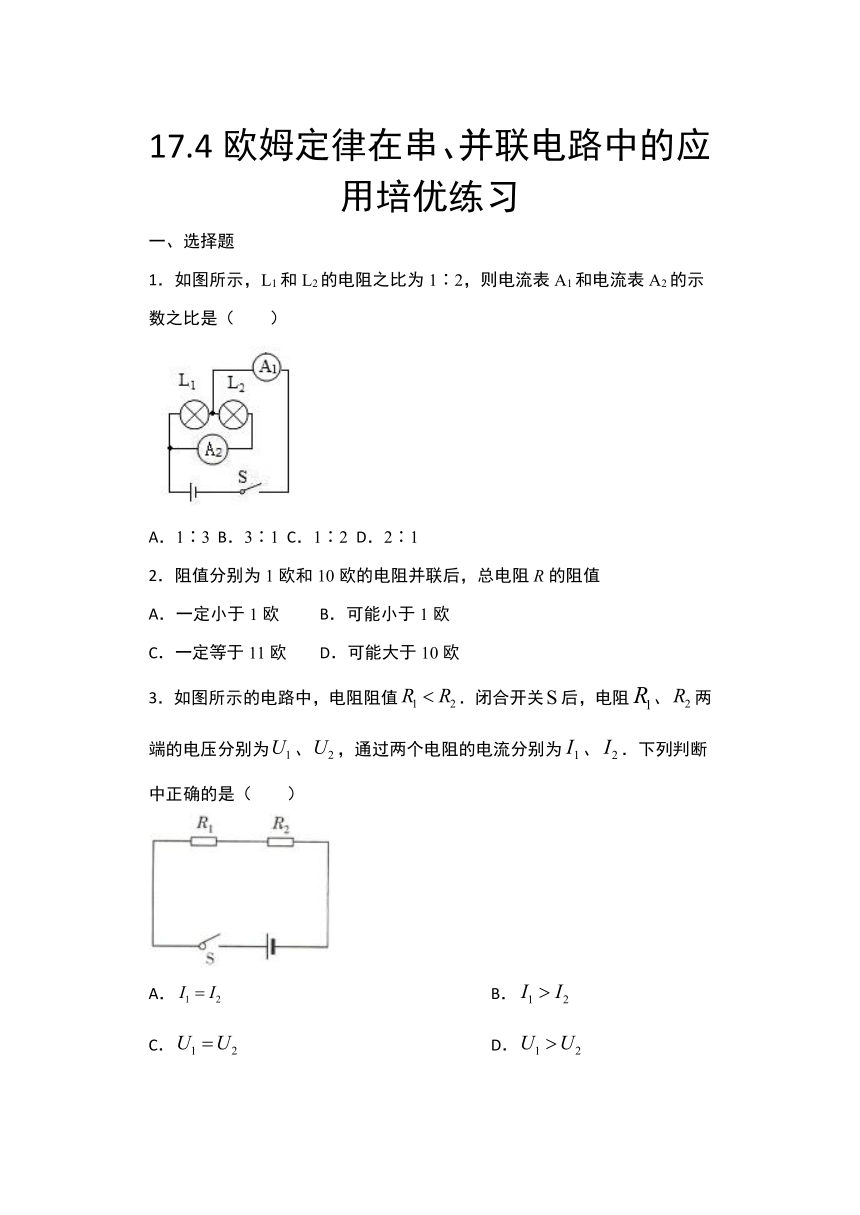

1．如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（　　）
A．1∶3
B．3∶1
C．1∶2
D．2∶1
2．阻值分别为1欧和10欧的电阻并联后，总电阻R的阻值
A．一定小于1欧
B．可能小于1欧
C．一定等于11欧
D．可能大于10欧
3．如图所示的电路中，电阻阻值．闭合开关后，电阻、两端的电压分别为、，通过两个电阻的电流分别为、．下列判断中正确的是（
）
A．
B．
C．
D．

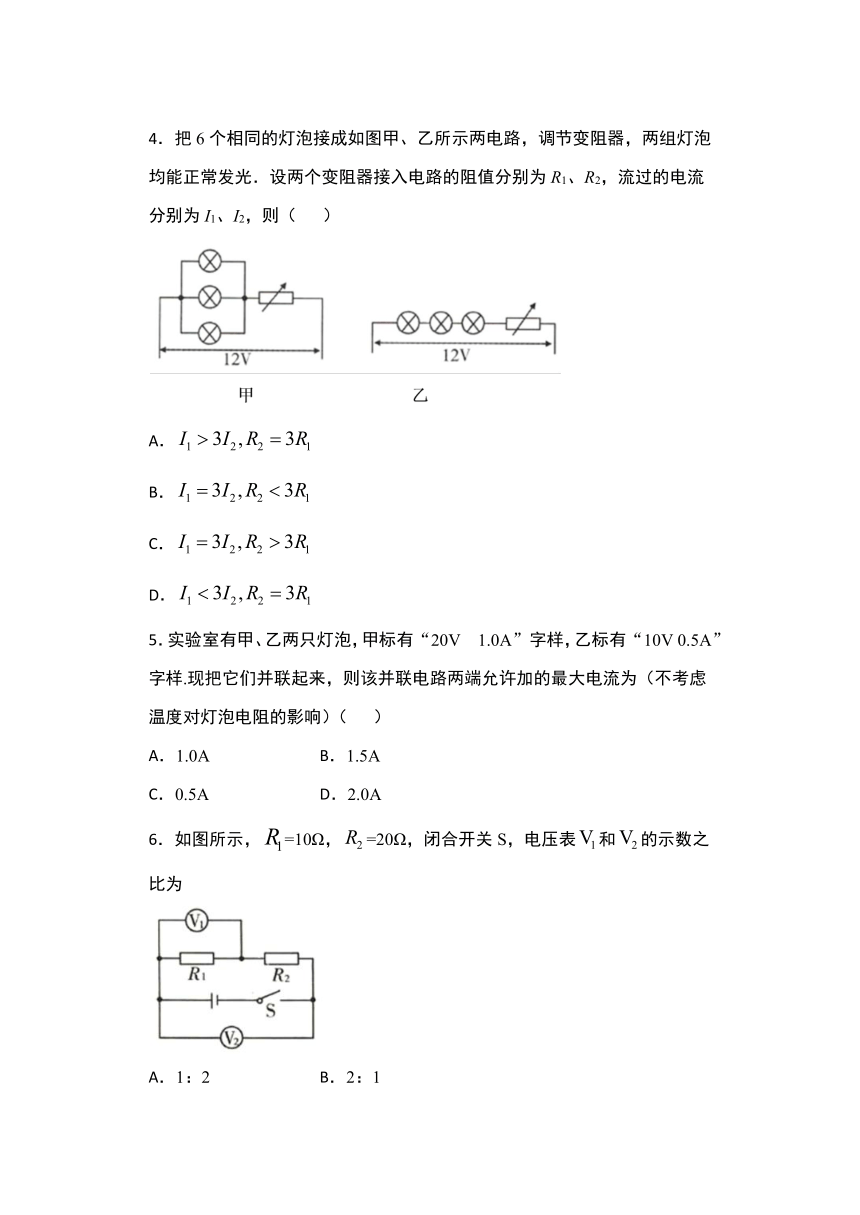

4．把6个相同的灯泡接成如图甲、乙所示两电路，调节变阻器，两组灯泡均能正常发光．设两个变阻器接入电路的阻值分别为R1、R2，流过的电流分别为I1、I2，则（
）
A．
B．
C．
D．
5．实验室有甲、乙两只灯泡，甲标有“20V
1.0A”字样，乙标有“10V
0.5A”字样.现把它们并联起来，则该并联电路两端允许加的最大电流为（不考虑温度对灯泡电阻的影响）（
）
A．1.0A
B．1.5A
C．0.5A
D．2.0A

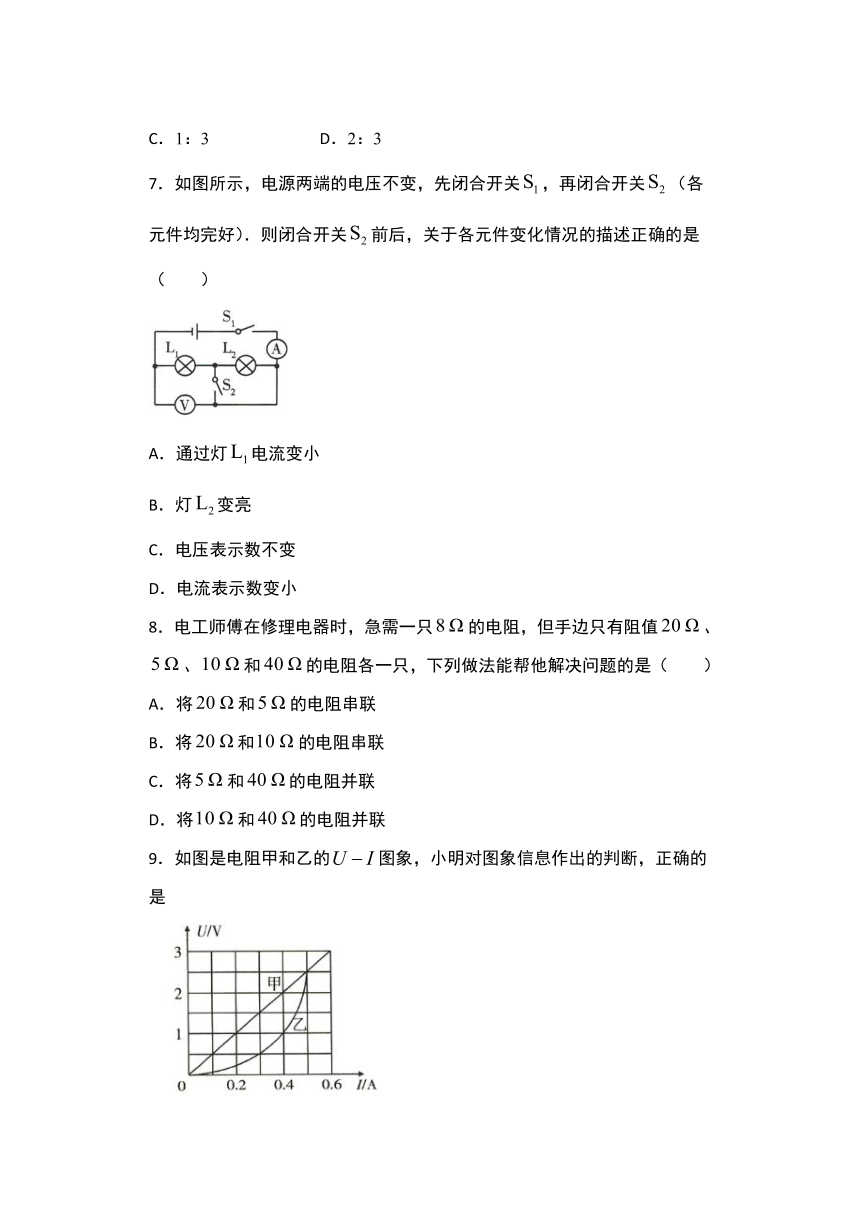

6．如图所示，=10Ω，=20Ω，闭合开关S，电压表和的示数之比为
A．1：2
B．2：1
C．1：3
D．2：3
7．如图所示，电源两端的电压不变，先闭合开关，再闭合开关（各元件均完好）．则闭合开关前后，关于各元件变化情况的描述正确的是（
）
A．通过灯电流变小
B．灯变亮
C．电压表示数不变
D．电流表示数变小
8．电工师傅在修理电器时，急需一只的电阻，但手边只有阻值、、和的电阻各一只，下列做法能帮他解决问题的是（
）
A．将和的电阻串联
B．将和的电阻串联
C．将和的电阻并联
D．将和的电阻并联

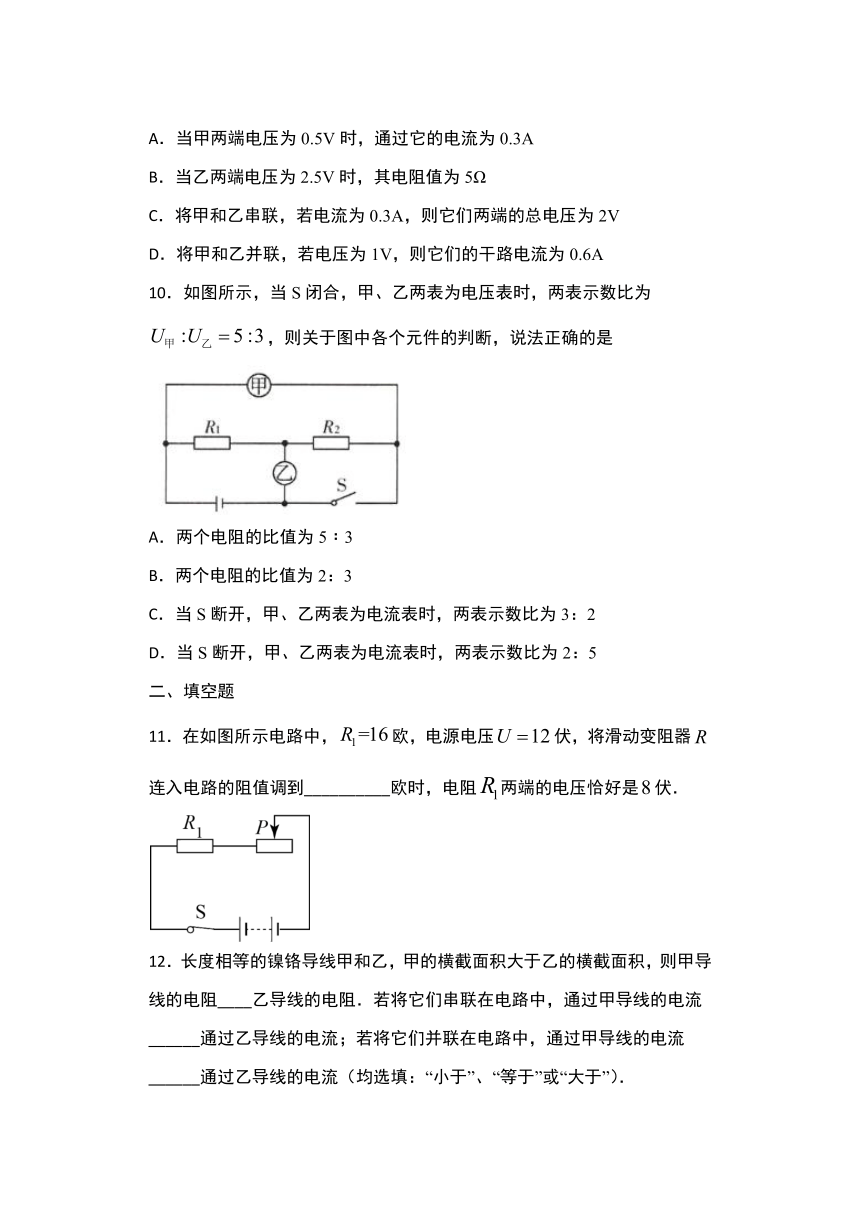

9．如图是电阻甲和乙的图象，小明对图象信息作出的判断，正确的是
A．当甲两端电压为0.5V时，通过它的电流为0.3A
B．当乙两端电压为2.5V时，其电阻值为5Ω
C．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2V
D．将甲和乙并联，若电压为1V，则它们的干路电流为0.6A
10．如图所示，当S闭合，甲、乙两表为电压表时，两表示数比为，则关于图中各个元件的判断，说法正确的是
A．两个电阻的比值为5﹕3
B．两个电阻的比值为2：3
C．当S断开，甲、乙两表为电流表时，两表示数比为3：2
D．当S断开，甲、乙两表为电流表时，两表示数比为2：5
二、填空题
11．在如图所示电路中，欧，电源电压伏，将滑动变阻器连入电路的阻值调到__________欧时，电阻两端的电压恰好是伏．
12．长度相等的镍铬导线甲和乙，甲的横截面积大于乙的横截面积，则甲导线的电阻____乙导线的电阻．若将它们串联在电路中，通过甲导线的电流______通过乙导线的电流；若将它们并联在电路中，通过甲导线的电流______通过乙导线的电流（均选填：“小于”、“等于”或“大于”）．
13．R1、R2串联时，总电阻是15欧姆，并联时电阻是3.6
欧姆，则R1=________欧，R2=________欧．
14．如图是R1、R2两电阻的电压与电流关系图象，由图可知，电阻R1的阻值为_____Ω，若将两电阻并联后接在3V电源两端，干路电流为_____A．
15．如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到_____端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表A的示数如乙图所示，通过灯L的电流为___A．
16．如图电路中，当S1闭合、S2断开时，电压表的示数为2.5V；当S1断开、S2闭合时，电压表示数为6V，则灯L1两端电压为_____V，灯L2两端的电压为_____V，电源电压为_____V．
17．两个标有“5Ω
1A“和“10Ω
0.6A”的定值电阻，将它们串联起来使用时等效电阻为_____Ω，电源电压最多为_____V；若将它们并联时干路电流最大是_____A．
18．某同学在“测量定值电阻的阻值”时，测得定值电阻两端的电压为3
V，通过的电流为0.3
A，则这个定值电阻的阻值是________；当他调节滑动变阻器，使定值电阻两端的电压变为2.5
V时，通过定值电阻的电流为________．
19．如图所示的电路中，R2的阻值为3Ω．闭合开关之后，电压表的示数为6Ⅴ，电流表的示数为1A，则R1=________Ω，电源的电压为________Ⅴ．
20．在“用电压表、电流表测电阻”的实验中，某一次测量时，电流表的示数如图所示，则通过待测电阻的电流为___________安，若此时待测电阻两端电压表的示数为2伏，则待测电阻的阻值为_____________欧．
三、解答题
21．小芳利用如图所示的电路测量未知电阻Rx的阻值，阻值大约为5Ω．
（1）
请你根据电路图，用笔画线代替导线，在如图中完成实验电路的连接
．
（2）
闭合开关前，应将滑动变阻器的滑片置于___________端（选填“A”或“B”）．
（3）
闭合开关，发现电压表和电流表均无示数．小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数．如果电路连接完好，只有一个元件有故障，该故障是__________．
（4）
排除故障后，调节滑动变阻器，记录多组数据．画出了待测电阻Rx的I-U图像，如图所示．由图像可得Rx=__________Ω．
（5）小芳又设计了一种方案，也测出了Rx的阻值．电路如图所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变．测量步骤如下：
①当开关__________时，电流表读书为I1;
②当开关S1、S2都闭合时，电流表读书为I2；
③待测电阻Rx=__________．（用已知和测出的物理量符号表示）
22．如图所示，、的电阻均为10Ω，不计电表的电阻．
（1）若只闭合电路中的总电阻为多少？
（2）若只闭合电路中的总电阻为多少？
（3）若只闭合和电路中的总电阻为多少？
23．如图（a）所示，电源电压U＝4V，电阻R1＝10Ω，闭合开关S，当滑动变阻器的滑片P移中点时，电路中电流表A的示数如图（b）所示．求：
（1）电流表A1的示数．
（2）滑动变阻器的最大阻值．
（3）当滑动变阻器的滑片P移到最左端时，电路中电流表A的示数
答案
1．B
2．A
3．A
4．B
5．A
6．C
7．C
8．D
9．BCD
10．BD
11．8
12．小于
等于
大于
13．6（或9）
9（或6）
14．10
0.9
15．b
0.3
16．2.5
3.5
6
17．15
9
1.5A
18．10Ω.
0.25A
19．6
9
20．0.2
10
21．
B
滑动变阻器断路
4
S1闭合、S2断开
22．（1）10Ω；（2）20Ω；（3）5Ω
23．（1）0.4A；（2）5Ω；（3）1.2A．
