2020人教版九年级上学期同步单元专题大培优：17.2欧姆定律同步练习带答案

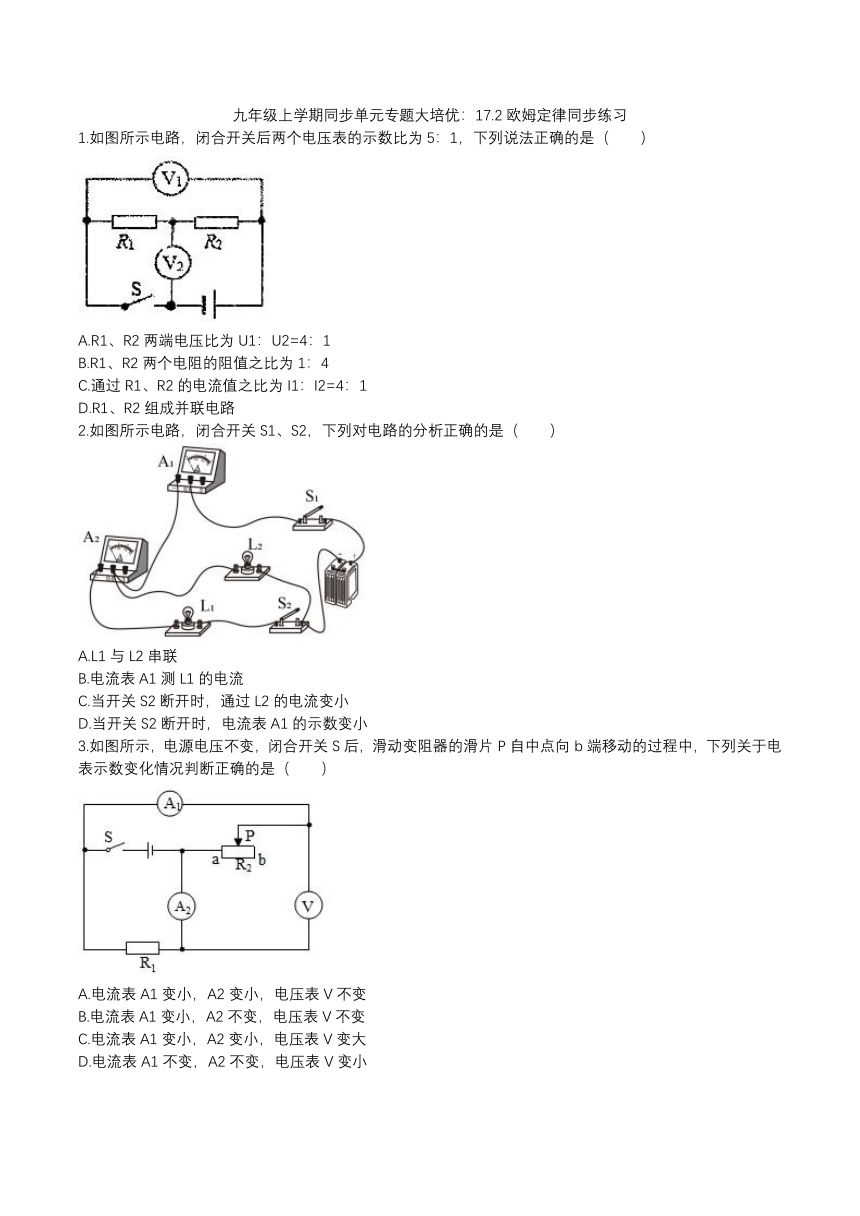

九年级上学期同步单元专题大培优：17.2欧姆定律同步练习
1.如图所示电路，闭合开关后两个电压表的示数比为5：1，下列说法正确的是（　　）
A.R1、R2两端电压比为U1：U2=4：1
B.R1、R2两个电阻的阻值之比为1：4
C.通过R1、R2的电流值之比为I1：I2=4：1
D.R1、R2组成并联电路
2.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A.L1与L2串联
B.电流表A1测L1的电流
C.当开关S2断开时，通过L2的电流变小
D.当开关S2断开时，电流表A1的示数变小
3.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（　　）
A.电流表A1变小，A2变小，电压表V不变
B.电流表A1变小，A2不变，电压表V不变
C.电流表A1变小，A2变小，电压表V变大
D.电流表A1不变，A2不变，电压表V变小

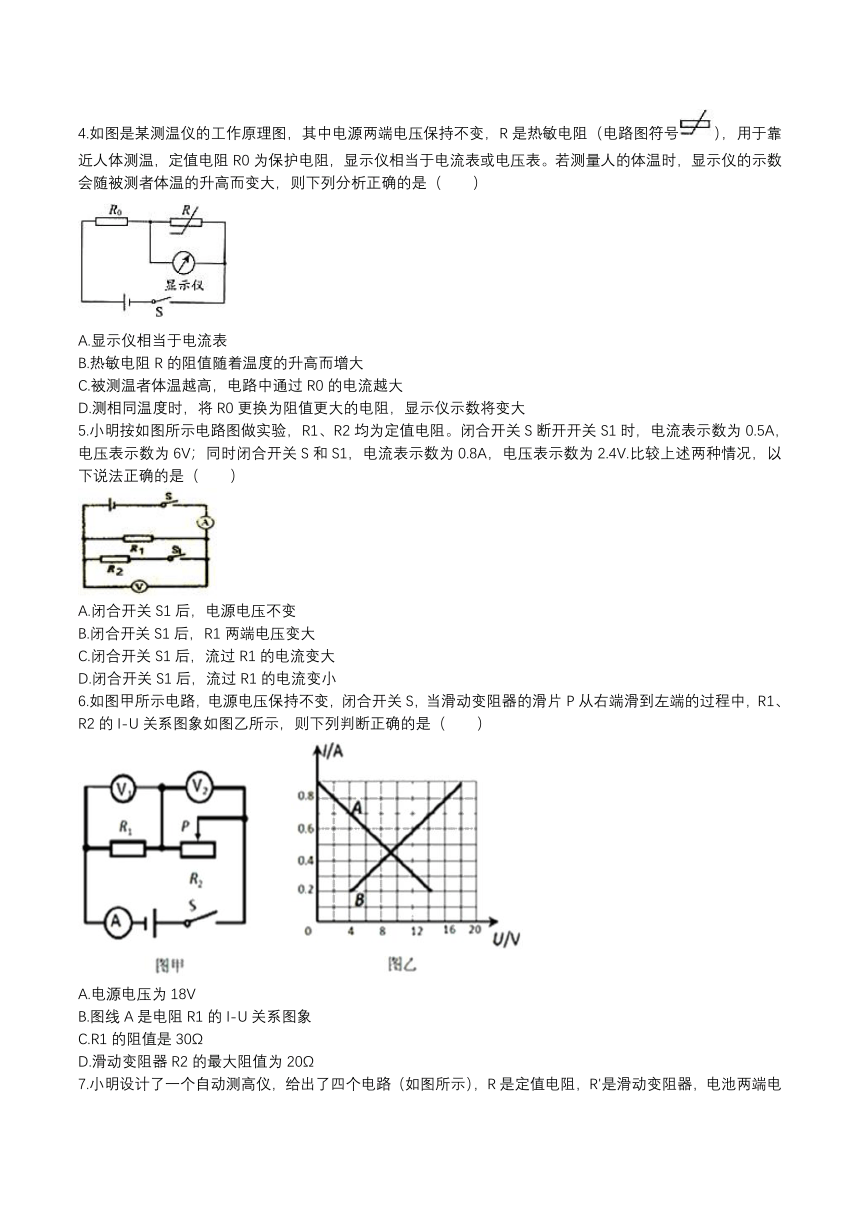

4.如图是某测温仪的工作原理图，其中电源两端电压保持不变，R是热敏电阻（电路图符号），用于靠近人体测温，定值电阻R0为保护电阻，显示仪相当于电流表或电压表。若测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A.显示仪相当于电流表
B.热敏电阻R的阻值随着温度的升高而增大
C.被测温者体温越高，电路中通过R0的电流越大
D.测相同温度时，将R0更换为阻值更大的电阻，显示仪示数将变大
5.小明按如图所示电路图做实验，R1、R2均为定值电阻。闭合开关S断开开关S1时，电流表示数为0.5A，电压表示数为6V；同时闭合开关S和S1，电流表示数为0.8A，电压表示数为2.4V.比较上述两种情况，以下说法正确的是（　　）
A.闭合开关S1后，电源电压不变
B.闭合开关S1后，R1两端电压变大
C.闭合开关S1后，流过R1的电流变大
D.闭合开关S1后，流过R1的电流变小
6.如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图象如图乙所示，则下列判断正确的是（　　）
A.电源电压为18V
B.图线A是电阻R1的I-U关系图象
C.R1的阻值是30Ω
D.滑动变阻器R2的最大阻值为20Ω

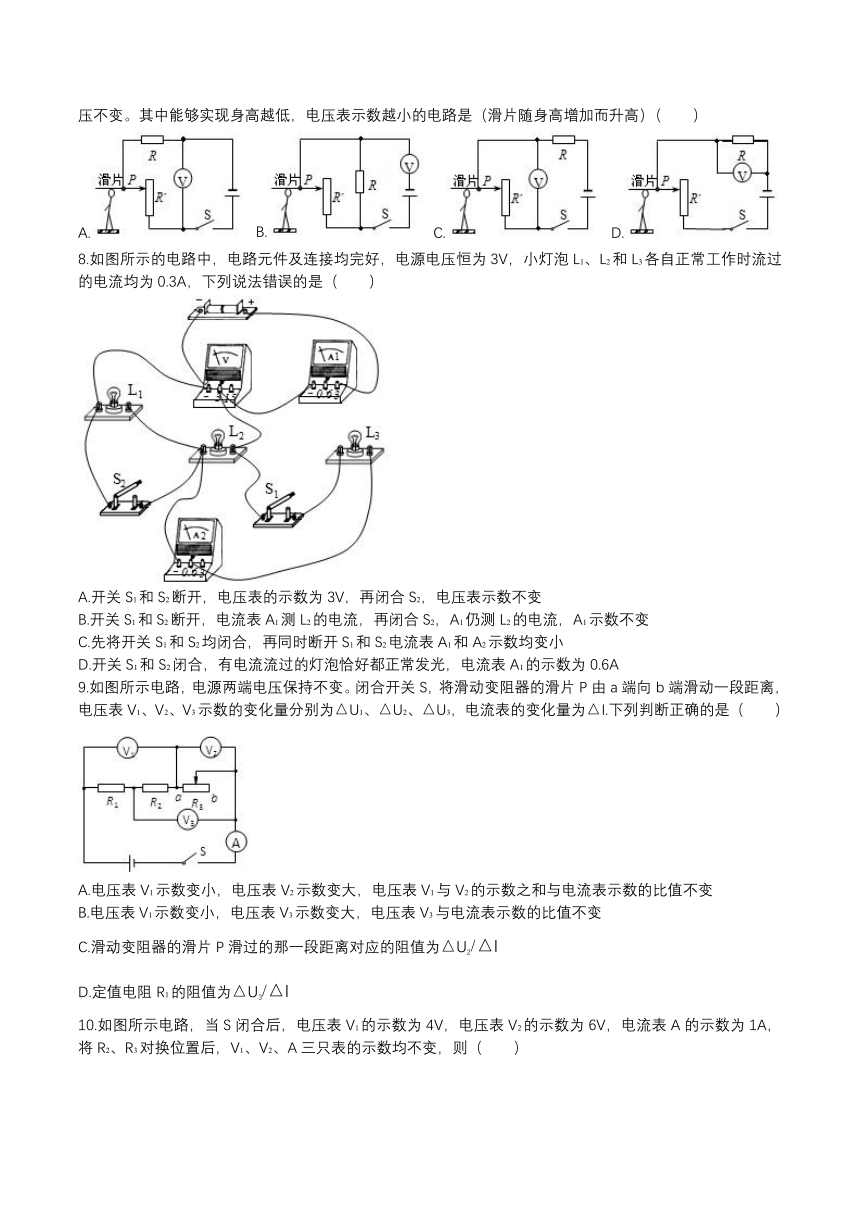

7.小明设计了一个自动测高仪，给出了四个电路（如图所示），R是定值电阻，R'是滑动变阻器，电池两端电压不变。其中能够实现身高越低，电压表示数越小的电路是（滑片随身高增加而升高）（　　）
A.
B.
C.
D.
8.如图所示的电路中，电路元件及连接均完好，电源电压恒为3V，小灯泡L1、L2和L3各自正常工作时流过的电流均为0.3A，下列说法错误的是（　　）
A.开关S1和S2断开，电压表的示数为3V，再闭合S2，电压表示数不变
B.开关S1和S2断开，电流表A1测L2的电流，再闭合S2，A1仍测L2的电流，A1示数不变
C.先将开关S1和S2均闭合，再同时断开S1和S2电流表A1和A2示数均变小
D.开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，电流表A1的示数为0.6A
9.如图所示电路，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离，电压表V1、V2、V3示数的变化量分别为△U1、△U2、△U3，电流表的变化量为△I.下列判断正确的是（　　）
A.电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和与电流表示数的比值不变
B.电压表V1示数变小，电压表V3示数变大，电压表V3与电流表示数的比值不变
C.滑动变阻器的滑片P滑过的那一段距离对应的阻值为△U2/△I
D.定值电阻R1的阻值为△U3/△I

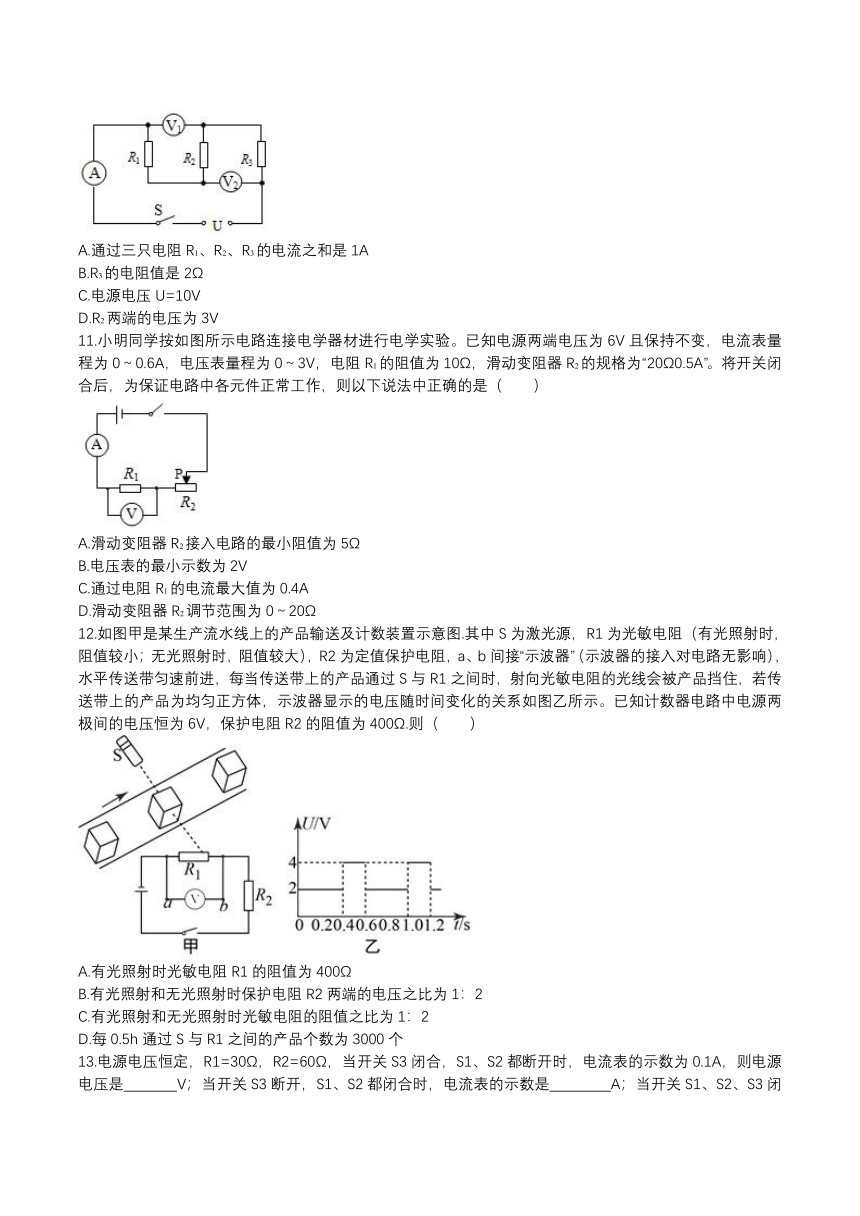

10.如图所示电路，当S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，将R2、R3对换位置后，V1、V2、A三只表的示数均不变，则（　　）
A.通过三只电阻R1、R2、R3的电流之和是1A
B.R3的电阻值是2Ω
C.电源电压U=10V
D.R2两端的电压为3V
11.小明同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω0.5A”。将开关闭合后，为保证电路中各元件正常工作，则以下说法中正确的是（　　）
A.滑动变阻器R2接入电路的最小阻值为5Ω
B.电压表的最小示数为2V
C.通过电阻R1的电流最大值为0.4A
D.滑动变阻器R2调节范围为0～20Ω
12.如图甲是某生产流水线上的产品输送及计数装置示意图.其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响），水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住，若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω.则（　　）
A.有光照射时光敏电阻R1的阻值为400Ω
B.有光照射和无光照射时保护电阻R2两端的电压之比为1：2
C.有光照射和无光照射时光敏电阻的阻值之比为1：2
D.每0.5h通过S与R1之间的产品个数为3000个

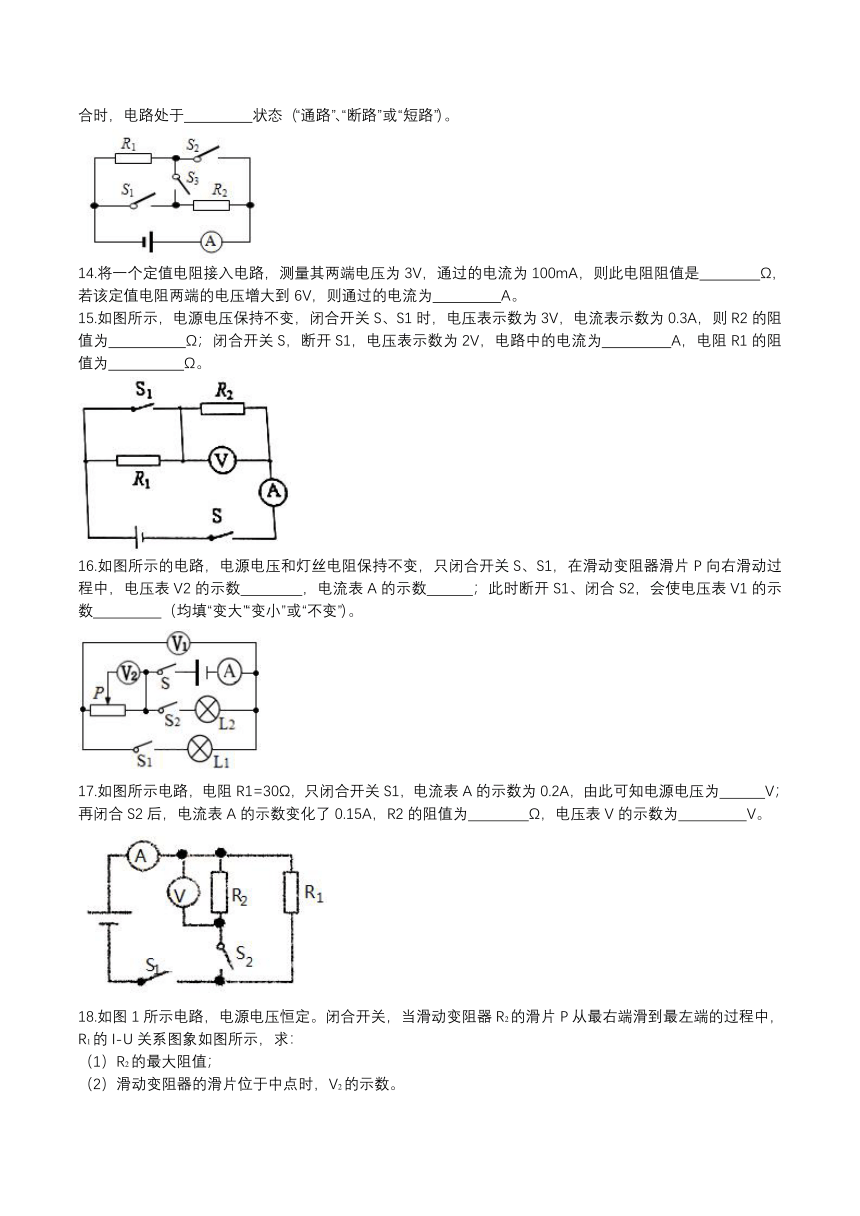

13.电源电压恒定，R1=30Ω，R2=60Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A，则电源电压是
V；当开关S3断开，S1、S2都闭合时，电流表的示数是
A；当开关S1、S2、S3闭合时，电路处于
状态（“通路”、“断路”或“短路”）。
14.将一个定值电阻接入电路，测量其两端电压为3V，通过的电流为100mA，则此电阻阻值是
Ω，若该定值电阻两端的电压增大到6V，则通过的电流为
A。
15.如图所示，电源电压保持不变，闭合开关S、S1时，电压表示数为3V，电流表示数为0.3A，则R2的阻值为
Ω；闭合开关S，断开S1，电压表示数为2V，电路中的电流为
A，电阻R1的阻值为
Ω。
16.如图所示的电路，电源电压和灯丝电阻保持不变，只闭合开关S、S1，在滑动变阻器滑片P向右滑动过程中，电压表V2的示数
，电流表A的示数
；此时断开S1、闭合S2，会使电压表V1的示数
（均填“变大”“变小”或“不变”）。
17.如图所示电路，电阻R1=30Ω，只闭合开关S1，电流表A的示数为0.2A，由此可知电源电压为
V；再闭合S2后，电流表A的示数变化了0.15A，R2的阻值为
Ω，电压表V的示数为
V。
18.如图1所示电路，电源电压恒定。闭合开关，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，R1的I-U关系图象如图所示，求：
（1）R2的最大阻值；
（2）滑动变阻器的滑片位于中点时，V2的示数。
19.如图所示，电源电压保持不变，定值电阻R1规格为“
Ω
0.5A“，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R2的阻值为12Ω，滑动变阻器R3的规格为“20Ω
1A”。闭合S和S2、断开S1，电流表示数为0.3A，电压表示数为2.4V；闭合S和S1、断开S2，调节滑动变阻器R3使其接入电路的电阻为7Ω时，电压表示数为2.8V。
（1）求电源电压；
（2）求定值电阻R1的阻值；
（3）闭合S和S1、断开S2，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。
20.经过对电阻的大小与长度的关系的深入探究，实验小组的同学发现：同种材料的导体的电阻在横截面积和温度不变时，电阻的阻值与长度成正比，于是实验小组的同学决定设计一个简易的身高测量仪，可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线（若干）等。他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪--所测身高越高，显示仪示数越大，且刻度均匀。
（1）同学们设计了如图甲、乙两种电路连接方式，你认为符合要求的是
。
（2）确定正确的电路设计方案后，小组成员开始对器材的参数进行选择。他们选用了电压为12V的电源，R2选择的是一根长为80cm的均匀电阻丝（0.5Ω/cm），电压表的量程为0～3V.为让测量仪测量身高的范围能达到最大，且测量精确度最高，经过精密计算，选择了阻值非常适合的电阻R1.连接好了测量电路，对身高为160cm的小强进行测量时，电压表的示数为1.5V；对小亮同学进行测量时，电压表的示数为1.2V.请计算出R1阻值的大小，并计算出小亮的身高是多少。
九年级上学期同步单元专题大培优：17.2欧姆定律同步练习答案
1.如图所示电路，闭合开关后两个电压表的示数比为5：1，下列说法正确的是（　　）
A.R1、R2两端电压比为U1：U2=4：1
B.R1、R2两个电阻的阻值之比为1：4
C.通过R1、R2的电流值之比为I1：I2=4：1
D.R1、R2组成并联电路
答案：B
2.如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A.L1与L2串联
B.电流表A1测L1的电流
C.当开关S2断开时，通过L2的电流变小
D.当开关S2断开时，电流表A1的示数变小
答案：D
3.如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（　　）
A.电流表A1变小，A2变小，电压表V不变
B.电流表A1变小，A2不变，电压表V不变
C.电流表A1变小，A2变小，电压表V变大
D.电流表A1不变，A2不变，电压表V变小
答案：B
4.如图是某测温仪的工作原理图，其中电源两端电压保持不变，R是热敏电阻（电路图符号），用于靠近人体测温，定值电阻R0为保护电阻，显示仪相当于电流表或电压表。若测量人的体温时，显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）
A.显示仪相当于电流表
B.热敏电阻R的阻值随着温度的升高而增大
C.被测温者体温越高，电路中通过R0的电流越大
D.测相同温度时，将R0更换为阻值更大的电阻，显示仪示数将变大
答案：B
5.小明按如图所示电路图做实验，R1、R2均为定值电阻。闭合开关S断开开关S1时，电流表示数为0.5A，电压表示数为6V；同时闭合开关S和S1，电流表示数为0.8A，电压表示数为2.4V.比较上述两种情况，以下说法正确的是（　　）
A.闭合开关S1后，电源电压不变
B.闭合开关S1后，R1两端电压变大
C.闭合开关S1后，流过R1的电流变大
D.闭合开关S1后，流过R1的电流变小
答案：D
6.如图甲所示电路，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图象如图乙所示，则下列判断正确的是（　　）
A.电源电压为18V
B.图线A是电阻R1的I-U关系图象
C.R1的阻值是30Ω
D.滑动变阻器R2的最大阻值为20Ω
答案：A
7.小明设计了一个自动测高仪，给出了四个电路（如图所示），R是定值电阻，R'是滑动变阻器，电池两端电压不变。其中能够实现身高越低，电压表示数越小的电路是（滑片随身高增加而升高）（　　）
A.
B.
C.
D.
答案：C
8.如图所示的电路中，电路元件及连接均完好，电源电压恒为3V，小灯泡L1、L2和L3各自正常工作时流过的电流均为0.3A，下列说法错误的是（　　）
A.开关S1和S2断开，电压表的示数为3V，再闭合S2，电压表示数不变
B.开关S1和S2断开，电流表A1测L2的电流，再闭合S2，A1仍测L2的电流，A1示数不变
C.先将开关S1和S2均闭合，再同时断开S1和S2电流表A1和A2示数均变小
D.开关S1和S2闭合，有电流流过的灯泡恰好都正常发光，电流表A1的示数为0.6A
答案：B
9.如图所示电路，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P由a端向b端滑动一段距离，电压表V1、V2、V3示数的变化量分别为△U1、△U2、△U3，电流表的变化量为△I.下列判断正确的是（　　）
A.电压表V1示数变小，电压表V2示数变大，电压表V1与V2的示数之和与电流表示数的比值不变
B.电压表V1示数变小，电压表V3示数变大，电压表V3与电流表示数的比值不变
C.滑动变阻器的滑片P滑过的那一段距离对应的阻值为△U2/△I
D.定值电阻R1的阻值为△U3/△I
答案：D
10.如图所示电路，当S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，将R2、R3对换位置后，V1、V2、A三只表的示数均不变，则（　　）
A.通过三只电阻R1、R2、R3的电流之和是1A
B.R3的电阻值是2Ω
C.电源电压U=10V
D.R2两端的电压为3V
答案：D
11.小明同学按如图所示电路连接电学器材进行电学实验。已知电源两端电压为6V且保持不变，电流表量程为0～0.6A，电压表量程为0～3V，电阻R1的阻值为10Ω，滑动变阻器R2的规格为“20Ω0.5A”。将开关闭合后，为保证电路中各元件正常工作，则以下说法中正确的是（　　）
A.滑动变阻器R2接入电路的最小阻值为5Ω
B.电压表的最小示数为2V
C.通过电阻R1的电流最大值为0.4A
D.滑动变阻器R2调节范围为0～20Ω
答案：B
12.如图甲是某生产流水线上的产品输送及计数装置示意图.其中S为激光源，R1为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R2为定值保护电阻，a、b间接“示波器”（示波器的接入对电路无影响），水平传送带匀速前进，每当传送带上的产品通过S与R1之间时，射向光敏电阻的光线会被产品挡住，若传送带上的产品为均匀正方体，示波器显示的电压随时间变化的关系如图乙所示。已知计数器电路中电源两极间的电压恒为6V，保护电阻R2的阻值为400Ω.则（　　）
A.有光照射时光敏电阻R1的阻值为400Ω
B.有光照射和无光照射时保护电阻R2两端的电压之比为1：2
C.有光照射和无光照射时光敏电阻的阻值之比为1：2
D.每0.5h通过S与R1之间的产品个数为3000个
答案：D
13.电源电压恒定，R1=30Ω，R2=60Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A，则电源电压是
V；当开关S3断开，S1、S2都闭合时，电流表的示数是
A；当开关S1、S2、S3闭合时，电路处于
状态（“通路”、“断路”或“短路”）。
答案：9
0.45
短路
14.将一个定值电阻接入电路，测量其两端电压为3V，通过的电流为100mA，则此电阻阻值是
Ω，若该定值电阻两端的电压增大到6V，则通过的电流为
A。
答案：30
0.2
15.如图所示，电源电压保持不变，闭合开关S、S1时，电压表示数为3V，电流表示数为0.3A，则R2的阻值为
Ω；闭合开关S，断开S1，电压表示数为2V，电路中的电流为
A，电阻R1的阻值为
Ω。
答案：10
0.2
5
16.如图所示的电路，电源电压和灯丝电阻保持不变，只闭合开关S、S1，在滑动变阻器滑片P向右滑动过程中，电压表V2的示数
，电流表A的示数
；此时断开S1、闭合S2，会使电压表V1的示数
（均填“变大”“变小”或“不变”）。
答案：变小
不变
变大
17.如图所示电路，电阻R1=30Ω，只闭合开关S1，电流表A的示数为0.2A，由此可知电源电压为
V；再闭合S2后，电流表A的示数变化了0.15A，R2的阻值为
Ω，电压表V的示数为
V。
答案：6
40
6
18.如图1所示电路，电源电压恒定。闭合开关，当滑动变阻器R2的滑片P从最右端滑到最左端的过程中，R1的I-U关系图象如图所示，求：
（1）R2的最大阻值；
（2）滑动变阻器的滑片位于中点时，V2的示数。
答案：（1）R2的最大阻值为40Ω；
（2）滑动变阻器的滑片位于中点时，V2的示数为9V。
19.如图所示，电源电压保持不变，定值电阻R1规格为“
Ω
0.5A“，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R2的阻值为12Ω，滑动变阻器R3的规格为“20Ω
1A”。闭合S和S2、断开S1，电流表示数为0.3A，电压表示数为2.4V；闭合S和S1、断开S2，调节滑动变阻器R3使其接入电路的电阻为7Ω时，电压表示数为2.8V。
（1）求电源电压；
（2）求定值电阻R1的阻值；
（3）闭合S和S1、断开S2，在保障电路安全的前提下，求滑动变阻器接入电路的阻值范围。
答案：（1）电源电压为6V；
（2）定值电阻R1的阻值为8Ω；
（3）闭合S和S1、断开S2，在保障电路安全的前提下，滑动变阻器接入电路的阻值范围是4～8Ω。
20.经过对电阻的大小与长度的关系的深入探究，实验小组的同学发现：同种材料的导体的电阻在横截面积和温度不变时，电阻的阻值与长度成正比，于是实验小组的同学决定设计一个简易的身高测量仪，可用器材有电压恒定的电源、电压表、电阻丝、定值电阻、开关、导线（若干）等。他们的设想是：用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪--所测身高越高，显示仪示数越大，且刻度均匀。
（1）同学们设计了如图甲、乙两种电路连接方式，你认为符合要求的是
。
（2）确定正确的电路设计方案后，小组成员开始对器材的参数进行选择。他们选用了电压为12V的电源，R2选择的是一根长为80cm的均匀电阻丝（0.5Ω/cm），电压表的量程为0～3V.为让测量仪测量身高的范围能达到最大，且测量精确度最高，经过精密计算，选择了阻值非常适合的电阻R1.连接好了测量电路，对身高为160cm的小强进行测量时，电压表的示数为1.5V；对小亮同学进行测量时，电压表的示数为1.2V.请计算出R1阻值的大小，并计算出小亮的身高是多少。
答案：（1）乙；
（2）R1阻值的大小为120Ω；小亮的身高是152cm。
