本卷由系统自动生成，请仔细校对后使用，答案仅供参考。

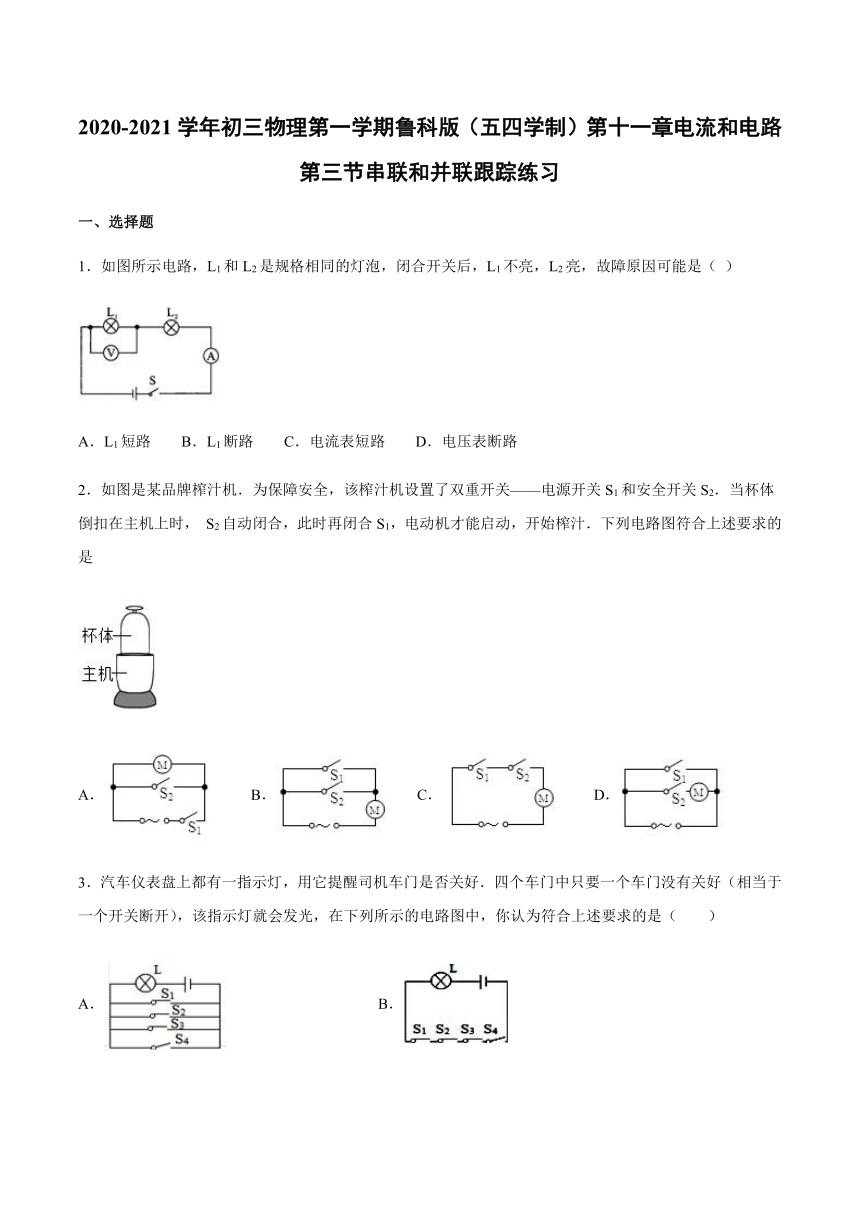

2020-2021学年初三物理第一学期鲁科版（五四学制）第十一章电流和电路第三节串联和并联跟踪练习
一、选择题
1．如图所示电路，L1和L2是规格相同的灯泡，闭合开关后，L1不亮，L2亮，故障原因可能是（
）
A．L1短路
B．L1断路
C．电流表短路
D．电压表断路
2．如图是某品牌榨汁机．为保障安全，该榨汁机设置了双重开关——电源开关S1和安全开关S2．当杯体倒扣在主机上时，
S2自动闭合，此时再闭合S1，电动机才能启动，开始榨汁．下列电路图符合上述要求的是
A．
B．
C．
D．
3．汽车仪表盘上都有一指示灯，用它提醒司机车门是否关好．四个车门中只要一个车门没有关好（相当于一个开关断开），该指示灯就会发光，在下列所示的电路图中，你认为符合上述要求的是（ ）
A．
B．
C．
D．

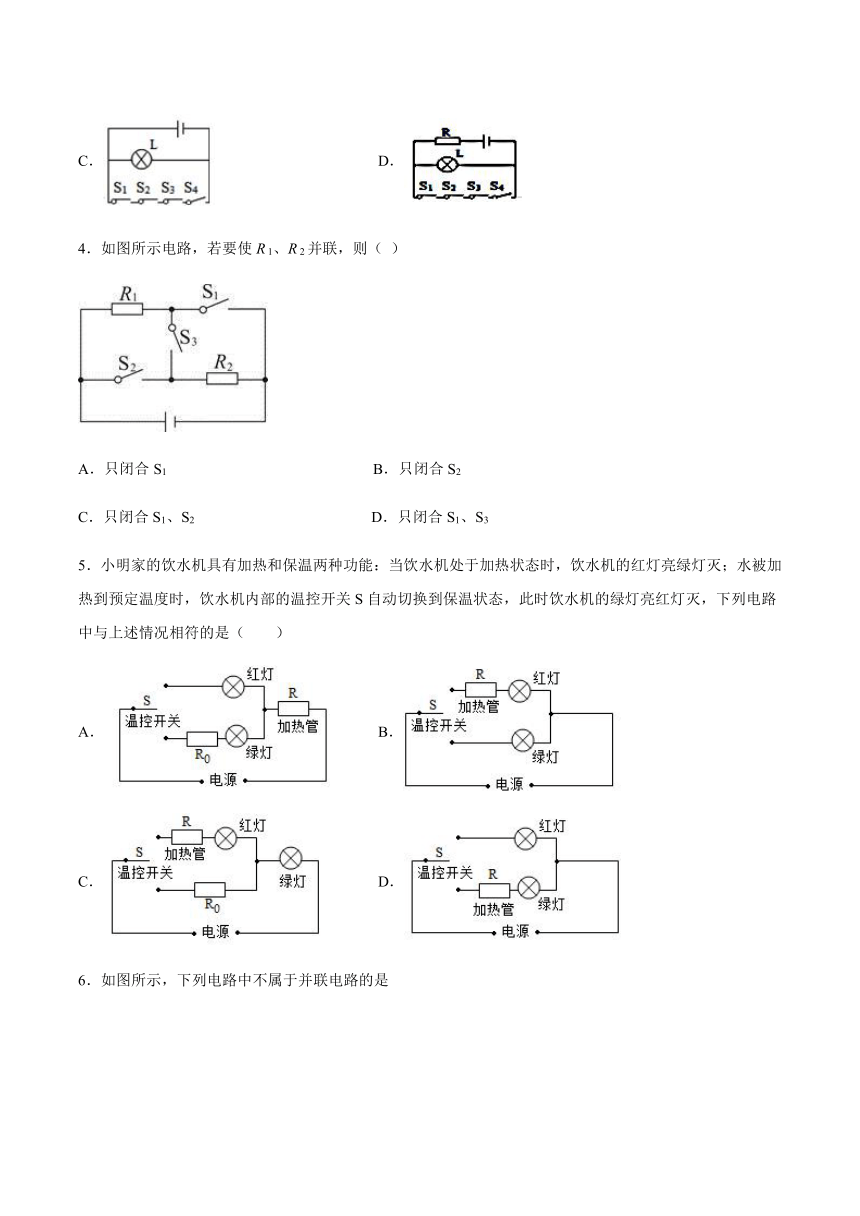

4．如图所示电路，若要使R
1、R
2并联，则（
）
A．只闭合S1
B．只闭合S2
C．只闭合S1、S2
D．只闭合S1、S3
5．小明家的饮水机具有加热和保温两种功能：当饮水机处于加热状态时，饮水机的红灯亮绿灯灭；水被加热到预定温度时，饮水机内部的温控开关S自动切换到保温状态，此时饮水机的绿灯亮红灯灭，下列电路中与上述情况相符的是（ ）
A．
B．
C．
D．
6．如图所示，下列电路中不属于并联电路的是
A．
B．
C．
D．
7．如图是玩具汽车的电路图，以下有关说法中正确的是（
）
A．开关S1控制整个电路
B．开关S2控制电动机
C．电动机与灯泡互相影响
D．电动机与灯泡是并联的
8．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的.他取下其中一只LED灯接在一节电池两端，灯没有亮，对调电池正负极后灯亮了，用手试摸，点亮的灯几乎不发热.以下推断符合上述实验事实的是
A．LED灯应用了半导体材料
B．单只LED灯工作电压是220
V
C．LED灯主要是将电能转化为内能
D．灯带中一只LED灯断路后其他灯还亮
9．如图，用导线连接使灯L1和L2组成并联电路的正确方法是
A．分别连接A、C和B、E
B．分别连接A、C和C、E
C．分别连接A、B和C、E
D．分别连接A、E和C、E

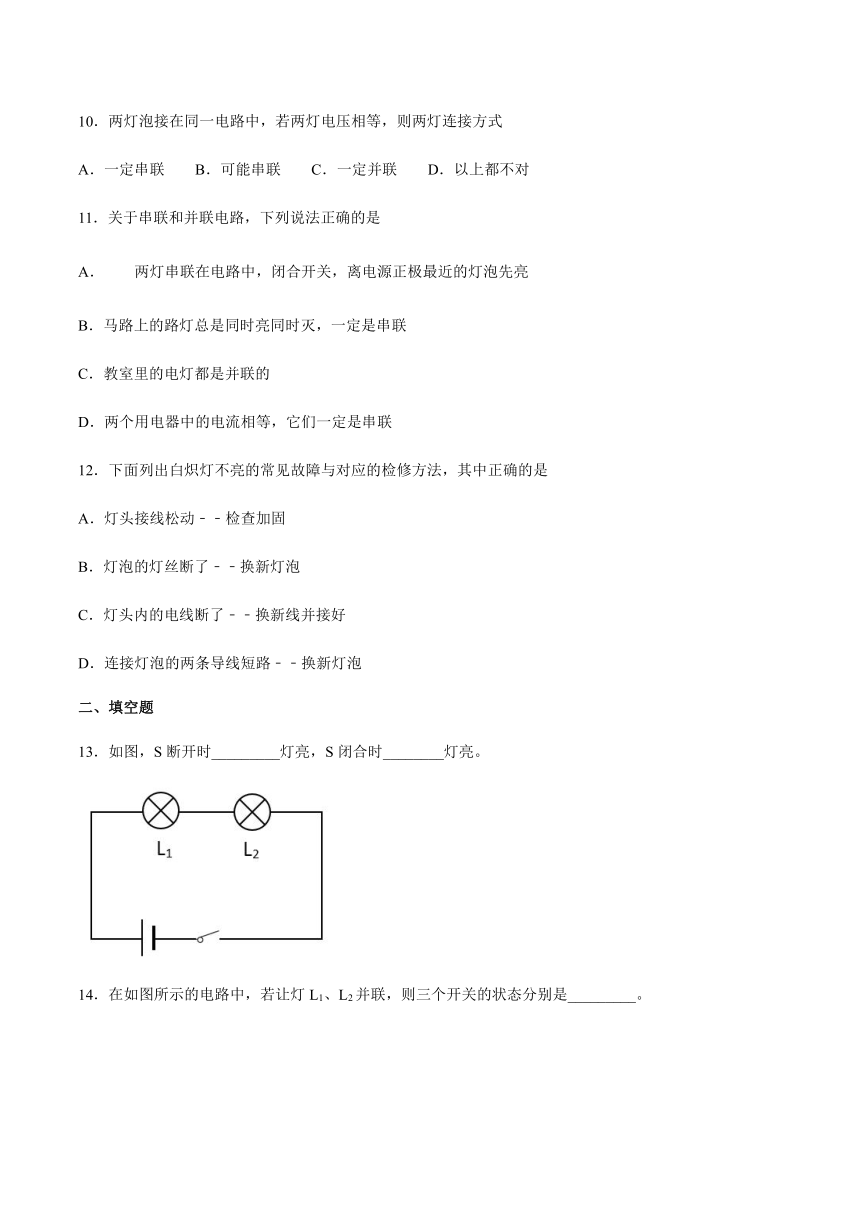

10．两灯泡接在同一电路中，若两灯电压相等，则两灯连接方式
A．一定串联
B．可能串联
C．一定并联
D．以上都不对
11．关于串联和并联电路，下列说法正确的是
A．两灯串联在电路中，闭合开关，离电源正极最近的灯泡先亮
B．马路上的路灯总是同时亮同时灭，一定是串联
C．教室里的电灯都是并联的
D．两个用电器中的电流相等，它们一定是串联
12．下面列出白炽灯不亮的常见故障与对应的检修方法，其中正确的是
A．灯头接线松动﹣﹣检查加固
B．灯泡的灯丝断了﹣﹣换新灯泡
C．灯头内的电线断了﹣﹣换新线并接好
D．连接灯泡的两条导线短路﹣﹣换新灯泡
二、填空题
13．如图，S断开时_________灯亮，S闭合时________灯亮。
14．在如图所示的电路中，若让灯L1、L2并联，则三个开关的状态分别是_________。
15．为避免点燃烟花造成人员伤害。小明设计了烟花定时自动点火装置，原理如图所示。装置中的点火器有电流通过时，就会自动点燃烟花，定时器控制点火时间。为完善设计方案，还需要在_________（选填“a”或“b”）处安装一个开关S，断开此开关，指示灯熄灭，整个装置停止工作，点放烟花前，定时器（相当于导线）在电路中应处于__________状态。
16．如图所示，某城市安装一种“按钮式红绿灯”．当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过．红灯和绿灯是______联的．
三、综合题
17．在“连接串联电路”实验中，实验电路如图所示
（1）在连接电路时，开关应该处于_____状态
（2）连接好电路后闭合开关S，小慧发现L1、L2两只灯泡都不亮，她用手按一下灯泡L1，L1、L2仍然都不亮，按一下灯泡L2，两灯都亮，松开手两灯又不亮，则故障可能是_____
（选填“L1灯丝断了”、“L2灯丝断了”、“L1短路”或“L2与灯座接触不良”）
（3）排除故障后，闭合开关两灯同时亮，断开开关两灯同时灭；将开关S换接到L1和L2之间、L1和电池负极之间，观察到同样的现象
这样操作的目的是探究_____
18．小虎在“探究串联电路中电压”的实验中连接了如图所示的实物电路，正准备闭合开关进行测量．同组的小明发现他连接的电路存在问题．
（1）请你替小明告诉他存在的问题是：①_________
；②_________________．
（2）在该电路中只需改动一根连线，即可改为测量灯L2两端的电压，请你在需要改动的电线上用笔打“×”，并画出改动后的正确连线____________．
（3）小虎将电压表改为测量灯L2两端的电压电路后，闭合开关后，两灯（两个小灯泡的规格相同）发光．此时，小虎不小心把L1的玻璃外壳打破了，结果发现L1熄灭，L2却更亮了．这是为什么呢？他们提出猜想：猜想一：可能L1处发生开路；猜想二：可能L1处发生短路．
①根据_______（串联/并联）电路的特点，可知猜想一是不正确的．
②为了探究猜想二是否正确，小明分别用电压表测量了两灯的电压．实验发现两次电压表均有明显读数，且L1两端的电压比L2两端的电压小，说明猜想二是________（正确/不正确）．
19．实验室提供的实验器材有电源、电流表、电压表各一只，定值电阻R1=6Ω、R2=4Ω各一只。
（1）请你任选其中三件器材用符号表示填入下图中，组成甲、乙、丙、丁四个不同的电路，使组成电路的各元件均能工作且不会损坏，要求各个电路的总电阻满足R甲＞R乙＞R丙＞R丁。
（2）若电源电压为6V，求甲图电路的总功率．
参考答案
1．A2．C3．D4．C5．A6．B7．D8．A9．A10．B11．C
12．ABC
13．没有
两
14．S1断开、S2和S3闭合
15．a
通路
16．并联
17．断开
L2与灯座接触不良
串联电路中开关的作用
18．
没有校零
电压表正负接线柱接反了
串联
不正确
19．图略
P=3.6W
