本卷由系统自动生成，请仔细校对后使用，答案仅供参考。
2020-2021学年初三物理第一学期鲁科版（五四学制）第十一章电流和电路第三节串联和并联阶段练习
一、选择题

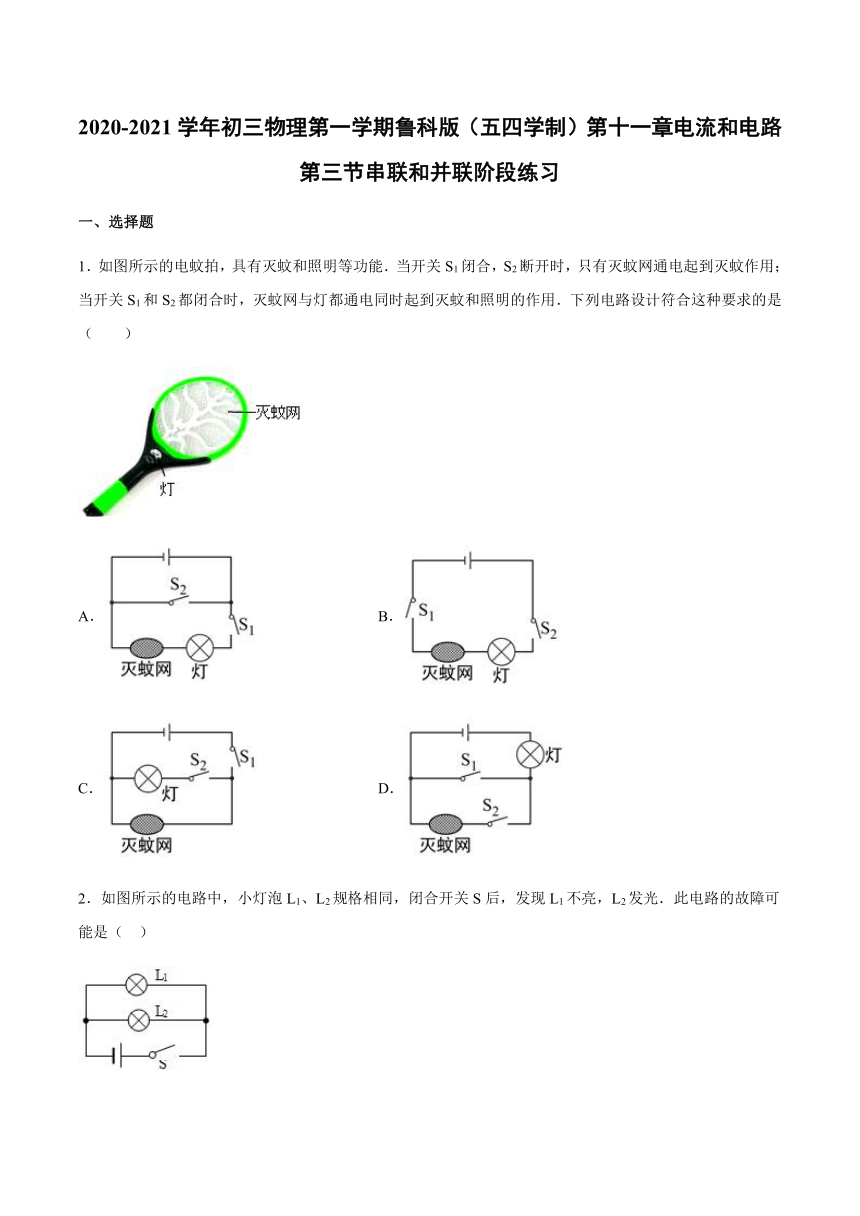

1．如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（ ）
A．
B．
C．
D．
2．如图所示的电路中，小灯泡L1、L2规格相同，闭合开关S后，发现L1不亮，L2发光．此电路的故障可能是（
）
A．灯
L1短路
B．灯
L2短路
C．灯
L1断路
D．开关
S
接触不良

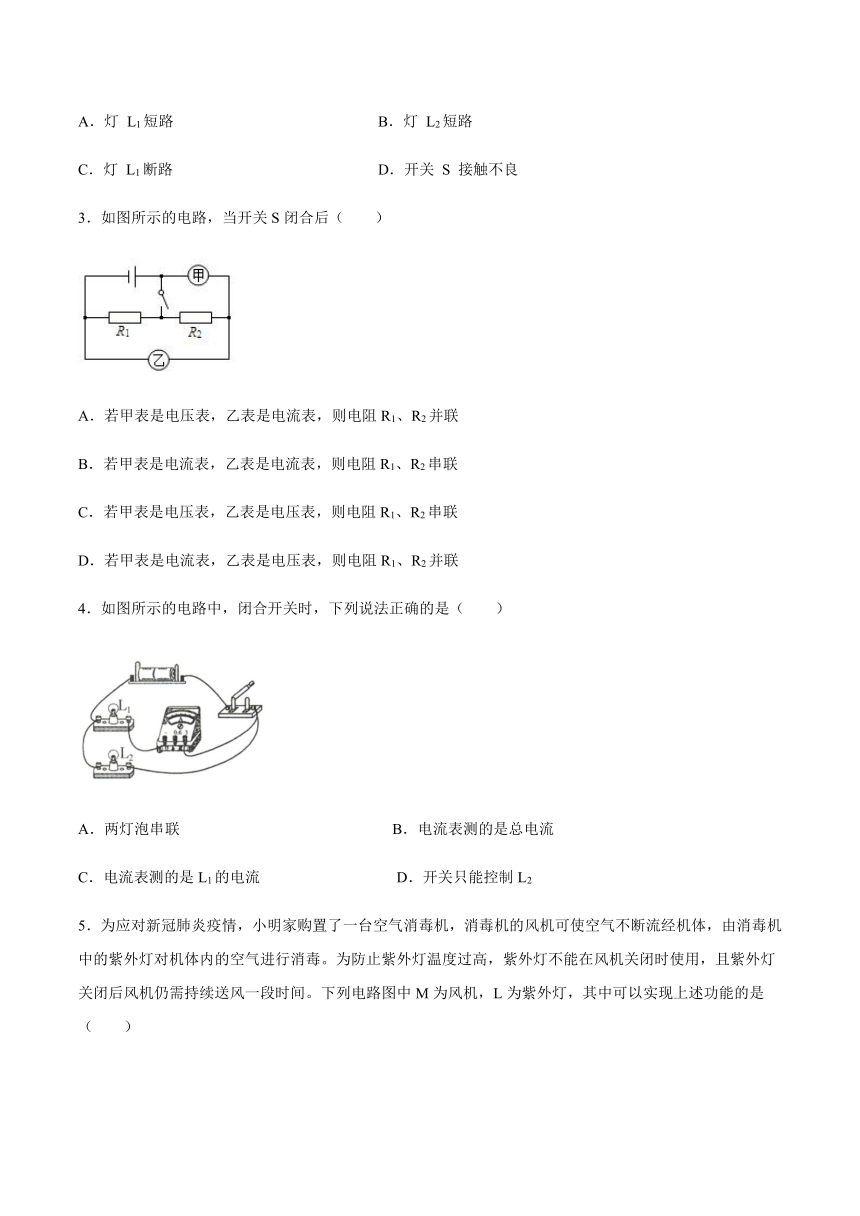

3．如图所示的电路，当开关S闭合后（ ）
A．若甲表是电压表，乙表是电流表，则电阻R1、R2并联
B．若甲表是电流表，乙表是电流表，则电阻R1、R2串联
C．若甲表是电压表，乙表是电压表，则电阻R1、R2串联
D．若甲表是电流表，乙表是电压表，则电阻R1、R2并联
4．如图所示的电路中，闭合开关时，下列说法正确的是（
）
A．两灯泡串联
B．电流表测的是总电流
C．电流表测的是L1的电流
D．开关只能控制L2

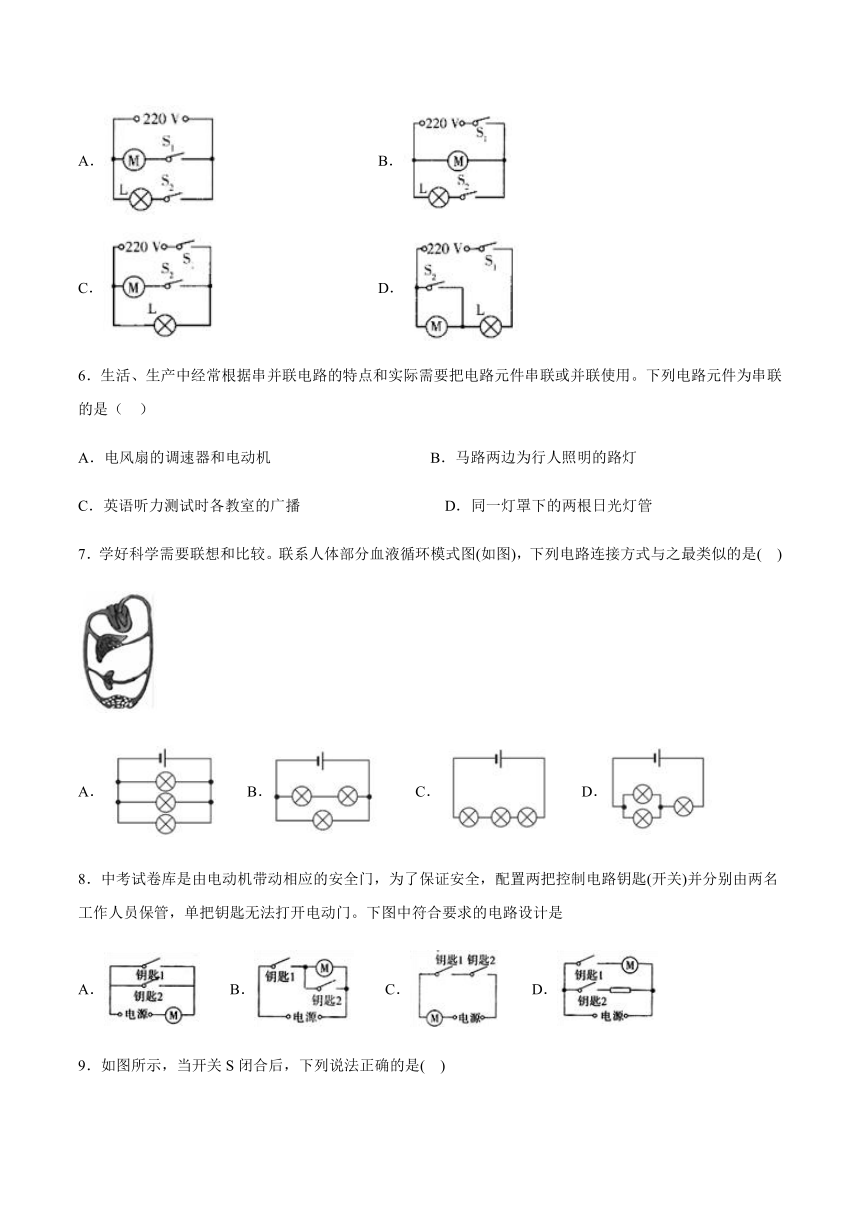

5．为应对新冠肺炎疫情，小明家购置了一台空气消毒机，消毒机的风机可使空气不断流经机体，由消毒机中的紫外灯对机体内的空气进行消毒。为防止紫外灯温度过高，紫外灯不能在风机关闭时使用，且紫外灯关闭后风机仍需持续送风一段时间。下列电路图中M为风机，L为紫外灯，其中可以实现上述功能的是（ ）
A．
B．
C．
D．
6．生活、生产中经常根据串并联电路的特点和实际需要把电路元件串联或并联使用。下列电路元件为串联的是（
）
A．电风扇的调速器和电动机
B．马路两边为行人照明的路灯
C．英语听力测试时各教室的广播
D．同一灯罩下的两根日光灯管
7．学好科学需要联想和比较。联系人体部分血液循环模式图(如图)，下列电路连接方式与之最类似的是( )
A．
B．
C．
D．
8．中考试卷库是由电动机带动相应的安全门，为了保证安全，配置两把控制电路钥匙(开关)并分别由两名工作人员保管，单把钥匙无法打开电动门。下图中符合要求的电路设计是
A．
B．
C．
D．

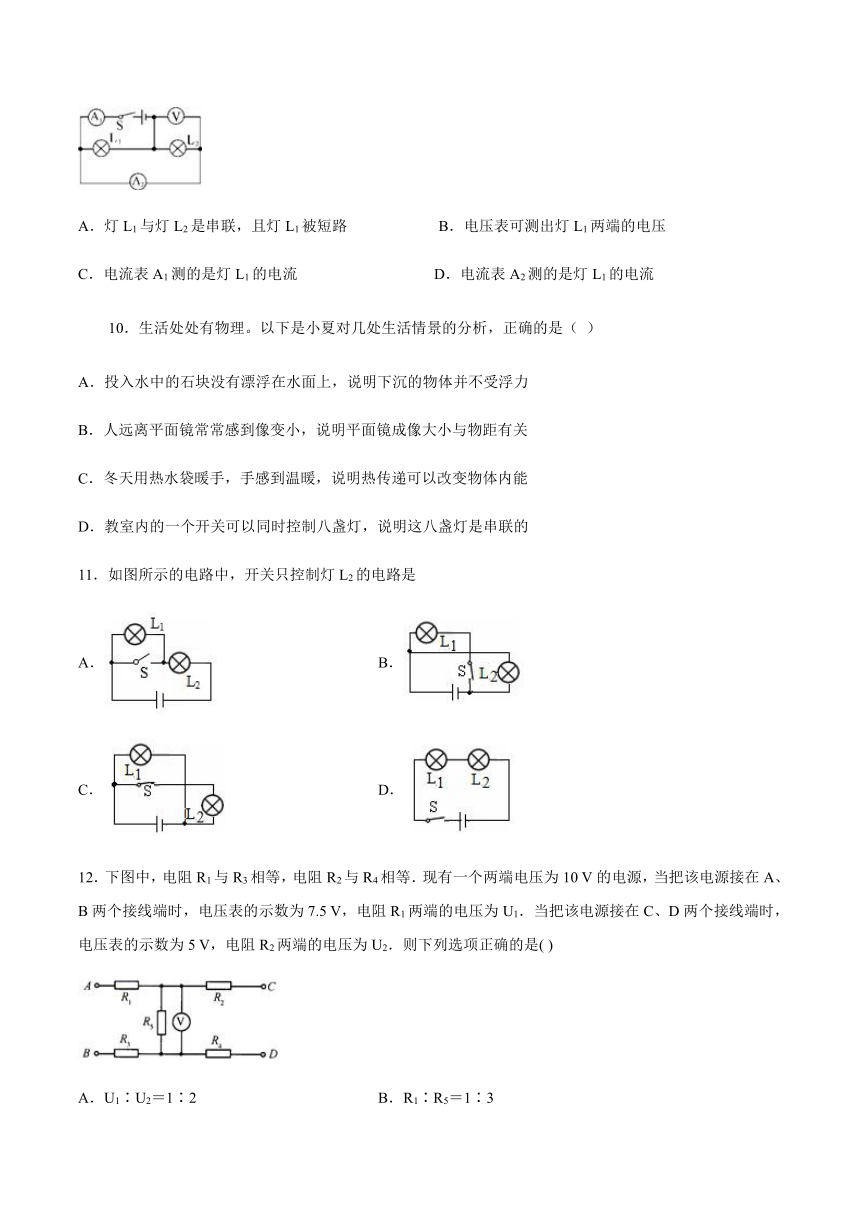

9．如图所示，当开关S闭合后，下列说法正确的是(
)
A．灯L1与灯L2是串联，且灯L1被短路
B．电压表可测出灯L1两端的电压
C．电流表A1测的是灯L1的电流
D．电流表A2测的是灯L1的电流
10．生活处处有物理。以下是小夏对几处生活情景的分析，正确的是（
）
A．投入水中的石块没有漂浮在水面上，说明下沉的物体并不受浮力
B．人远离平面镜常常感到像变小，说明平面镜成像大小与物距有关
C．冬天用热水袋暖手，手感到温暖，说明热传递可以改变物体内能
D．教室内的一个开关可以同时控制八盏灯，说明这八盏灯是串联的
11．如图所示的电路中，开关只控制灯L2的电路是
A．
B．
C．
D．
12．下图中，电阻R1与R3相等，电阻R2与R4相等．现有一个两端电压为10
V的电源，当把该电源接在A、B两个接线端时，电压表的示数为7.5
V，电阻R1两端的电压为U1．当把该电源接在C、D两个接线端时，电压表的示数为5
V，电阻R2两端的电压为U2．则下列选项正确的是(
)
A．U1∶U2＝1∶2
B．R1∶R5＝1∶3
C．R2∶R5＝1∶2
D．R1∶R2＝1∶3
二、填空题
13．轿车仪表盘上有一个指示灯是用来提醒司机车门是否关好的，若四个车门中任意一个车门未关好，该指示灯会一直发光，原理如图，则电阻R在电路中的作用是______；你认为该电路的不足之处是______（选填一点）。
14．如图所示电路，若将灯泡L2拧掉，闭合开关，将看到灯泡L1_____（选填“发光”或“不发光”）；若将一根导线接在灯泡L2的两端，闭合开关，将会看到灯泡L1_____（选填“发光”或“不发光”）。
15．在如图所示的电路中，有三个开关S1、S2、S3
，如果仅将开关S3闭合，S1、S2断开，则灯L1、L2_______联；如果将开关S1、S2闭合，S3断开，则灯L1、L2_______联。
16．若将发光二极管按两种方式接入电路中，则会出现如图甲所示情况，这说明发光二极管具有单向导电性．利用其这一特性，我们可以来判断电路中的电流方向，若想判断图乙电路中的电流方向，请你将所设计的电路图画在方框内．
（____）
按你所设计的电路图说明你的判断方法：_____．发光二极管的电路符号为_____．
三、综合题
17．请仔细观察手电筒（如图所示），回答下列问题：
（1）在手电筒的完整电路中，干电池是_________，小电珠是___________，金属外壳是_________，金属外壳的按钮是__________。
（2）画出手电筒的电路图______。
18．如图是一个模拟交通路口红绿灯工作的实验电路，请你用笔画线代替导线，只添加两根导线，实物电路图补充完整．要求：红灯亮时，黄灯和绿灯都不亮；
当红灯灭时，黄灯和绿灯可以分别亮一盏．
19．如图为一电压表的电路图，其中电流表G满偏电流为1mA，内阻为100Ω；两个定值电阻阻值R1=100Ω，R2=4950Ω，使用时将AB接线接入待测电路。
(1)求AB间的总电阻RAB；
(2)求该电压表的量程。
参考答案
1．C2．C3．A4．C5．B6．A7．A8．C9．B10．C11．C12．ACD
13．开门时保护指示灯，关门后保护电源
不能确定哪一个门未关好
14．不发光
发光
15．串
并
16．按电路图所示连接电路，闭合开关，若二极管发光，则原电路中灯中的电流方向为从流向．若二极管不发光，则原电路中灯的电流方向为从流向
17．
电源
用电器
导线
开关
略
18．
19．见解析所示
