人教版八年级物理上册 5.3 凸透镜成像的规律 同步导学案（含解析）

人教版八年级物理上册
5.3
凸透镜成像的规律同步练习卷
题号
一
二
三
总分
得分
一、单选题（本大题共15小题，共30分）
一凸透镜的焦距为15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，像的大小和像距的变化情况是
A.
像变大，像距变大
B.
像变小，像距变小
C.
像变大，像距变小
D.
像变小，像距变大
将物体放在距离凸透镜40cm处，在透镜另一侧透镜30cm处得到清晰的像，则凸透镜焦距f的范围是
A.
B.
C.
D.
2017年5月，来自“一带一路”沿线的20国青年评选出了中国的“新四大发明”：高铁、扫码支付、共享单车和网购。如图所示是用手机扫描的二维码，则下列说法正确的是
A.
二维码是光源
B.
屏幕上成正立放大的实像
C.
摄像头相当于凹透镜
D.
二维码位于摄像头二倍焦距以外
投影仪在现代教学中已经得到广泛的应用，投影仪的镜头相当于是一块焦距不变的凸透镜，下列有关说法正确的是
A.
无论物距多大，凸透镜均可成清晰的像
B.
投影仪所成的像可以是实像，也可以是虚像
C.
要使投影仪清晰成像在更远的屏幕上，投影仪的镜头要距投影片更近一些
D.
放大镜就是一个凸透镜，它和投影仪所成像的特点是一样的
某凸透镜焦距为15厘米．当物体沿主光轴从距透镜25厘米处向50厘米处移动时，则
A.
像变大，像距变大
B.
像变小，像距变小
C.
像先变小后变大，像距变大
D.
像先变小后变大，像距变小

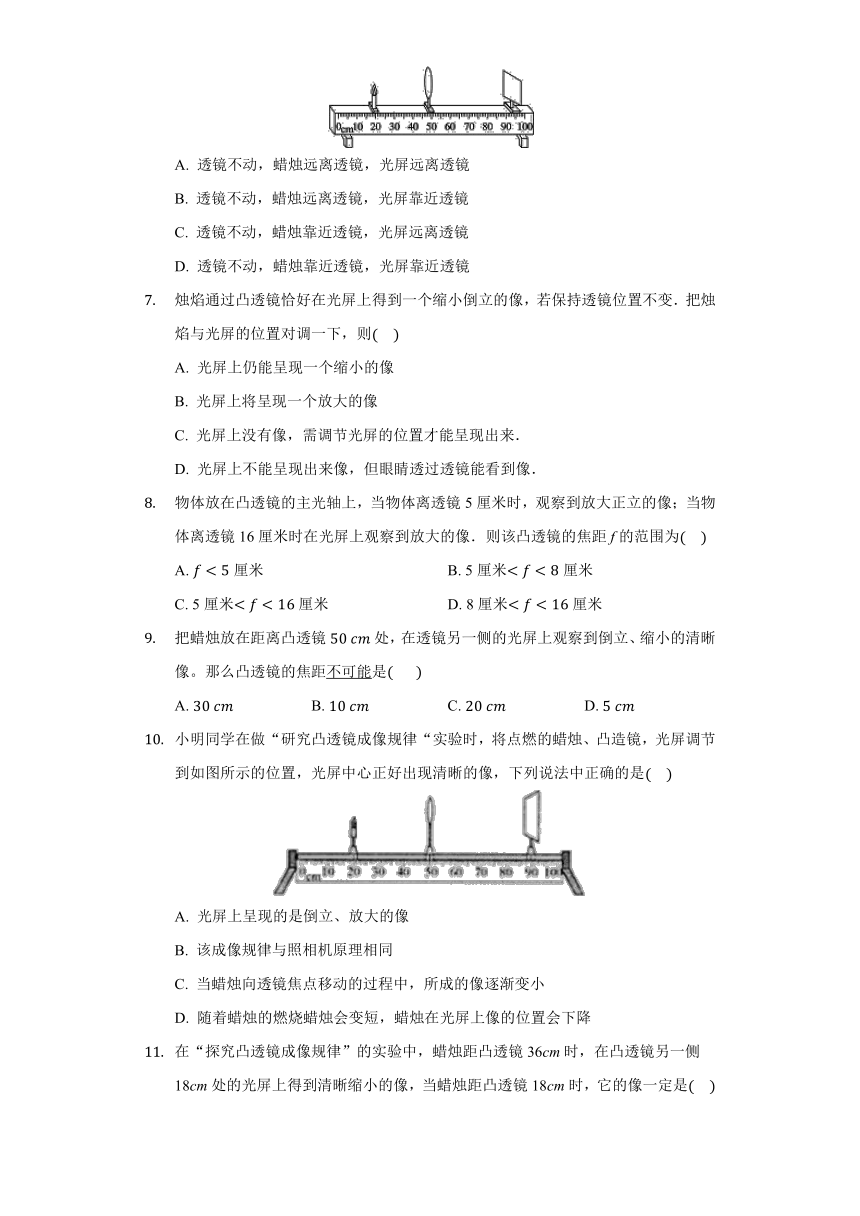

在探究“凸透镜成像规律”的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时，烛焰在光屏上呈现一个清晰放大的像．要使烛焰在光屏上呈现一个清晰缩小的像，调节的方法是
A.
透镜不动，蜡烛远离透镜，光屏远离透镜
B.
透镜不动，蜡烛远离透镜，光屏靠近透镜
C.
透镜不动，蜡烛靠近透镜，光屏远离透镜
D.
透镜不动，蜡烛靠近透镜，光屏靠近透镜
烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，若保持透镜位置不变．把烛焰与光屏的位置对调一下，则
A.
光屏上仍能呈现一个缩小的像
B.
光屏上将呈现一个放大的像
C.
光屏上没有像，需调节光屏的位置才能呈现出来．
D.
光屏上不能呈现出来像，但眼睛透过透镜能看到像．
物体放在凸透镜的主光轴上，当物体离透镜5厘米时，观察到放大正立的像；当物体离透镜16厘米时在光屏上观察到放大的像．则该凸透镜的焦距f的范围为
A.
厘米
B.
5厘米厘米
C.
5厘米厘米
D.
8厘米厘米
把蜡烛放在距离凸透镜处，在透镜另一侧的光屏上观察到倒立、缩小的清晰像。那么凸透镜的焦距不可能是?
?
A.
B.
C.
D.
小明同学在做“研究凸透镜成像规律“实验时，将点燃的蜡烛、凸造镜，光屏调节到如图所示的位置，光屏中心正好出现清晰的像，下列说法中正确的是
A.
光屏上呈现的是倒立、放大的像
B.
该成像规律与照相机原理相同
C.
当蜡烛向透镜焦点移动的过程中，所成的像逐渐变小
D.
随着蜡烛的燃烧蜡烛会变短，蜡烛在光屏上像的位置会下降

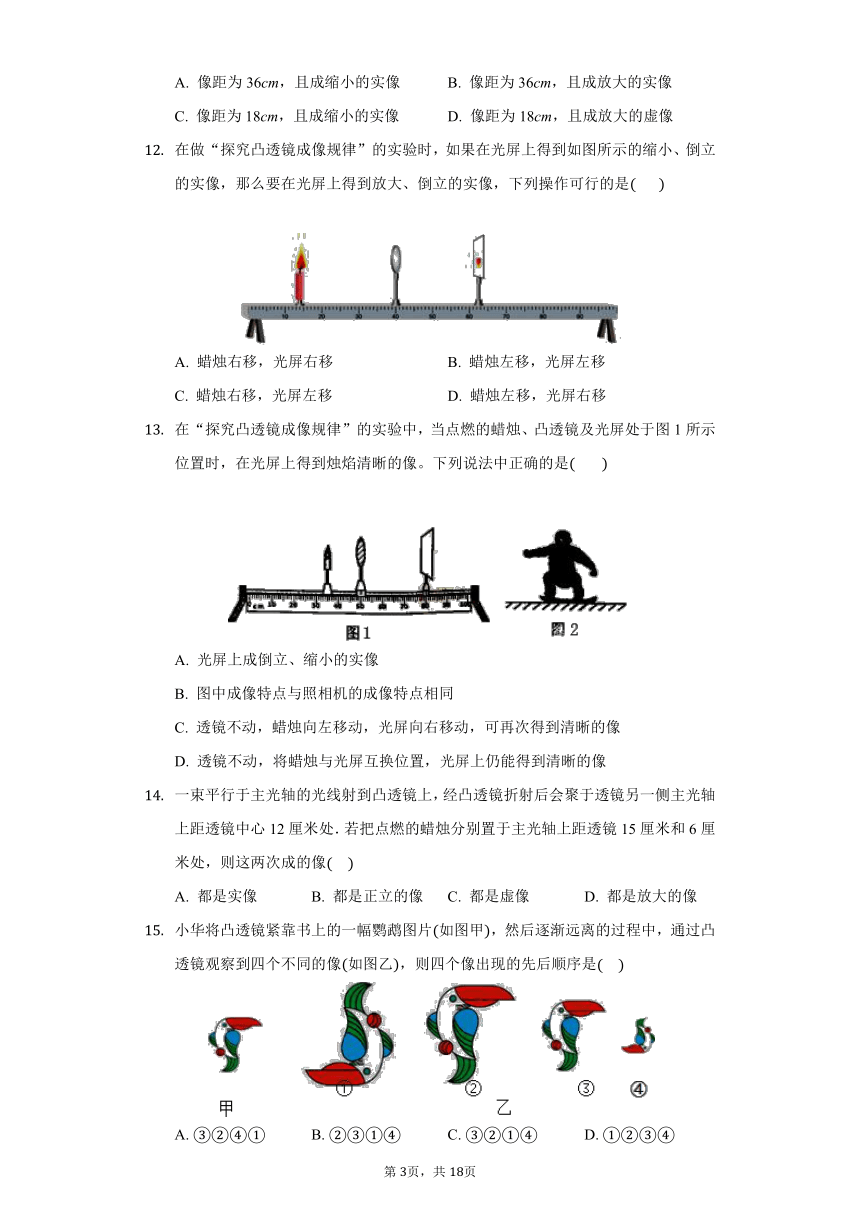

在“探究凸透镜成像规律”的实验中，蜡烛距凸透镜36cm?时，在凸透镜另一侧18cm?处的光屏上得到清晰缩小的像，当蜡烛距凸透镜18cm?时，它的像一定是
A.
像距为36cm，且成缩小的实像
B.
像距为36cm，且成放大的实像
C.
像距为18cm，且成缩小的实像
D.
像距为18cm，且成放大的虚像
在做“探究凸透镜成像规律”的实验时，如果在光屏上得到如图所示的缩小、倒立的实像，那么要在光屏上得到放大、倒立的实像，下列操作可行的是????
A.
蜡烛右移，光屏右移
B.
蜡烛左移，光屏左移
C.
蜡烛右移，光屏左移
D.
蜡烛左移，光屏右移
在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于图1所示位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是?????
A.
光屏上成倒立、缩小的实像
B.
图中成像特点与照相机的成像特点相同
C.
透镜不动，蜡烛向左移动，光屏向右移动，可再次得到清晰的像
D.
透镜不动，将蜡烛与光屏互换位置，光屏上仍能得到清晰的像
一束平行于主光轴的光线射到凸透镜上，经凸透镜折射后会聚于透镜另一侧主光轴上距透镜中心12厘米处．若把点燃的蜡烛分别置于主光轴上距透镜15厘米和6厘米处，则这两次成的像
A.
都是实像
B.
都是正立的像
C.
都是虚像
D.
都是放大的像
小华将凸透镜紧靠书上的一幅鹦鹉图片如图甲，然后逐渐远离的过程中，通过凸透镜观察到四个不同的像如图乙，则四个像出现的先后顺序是
A.
B.
C.
D.

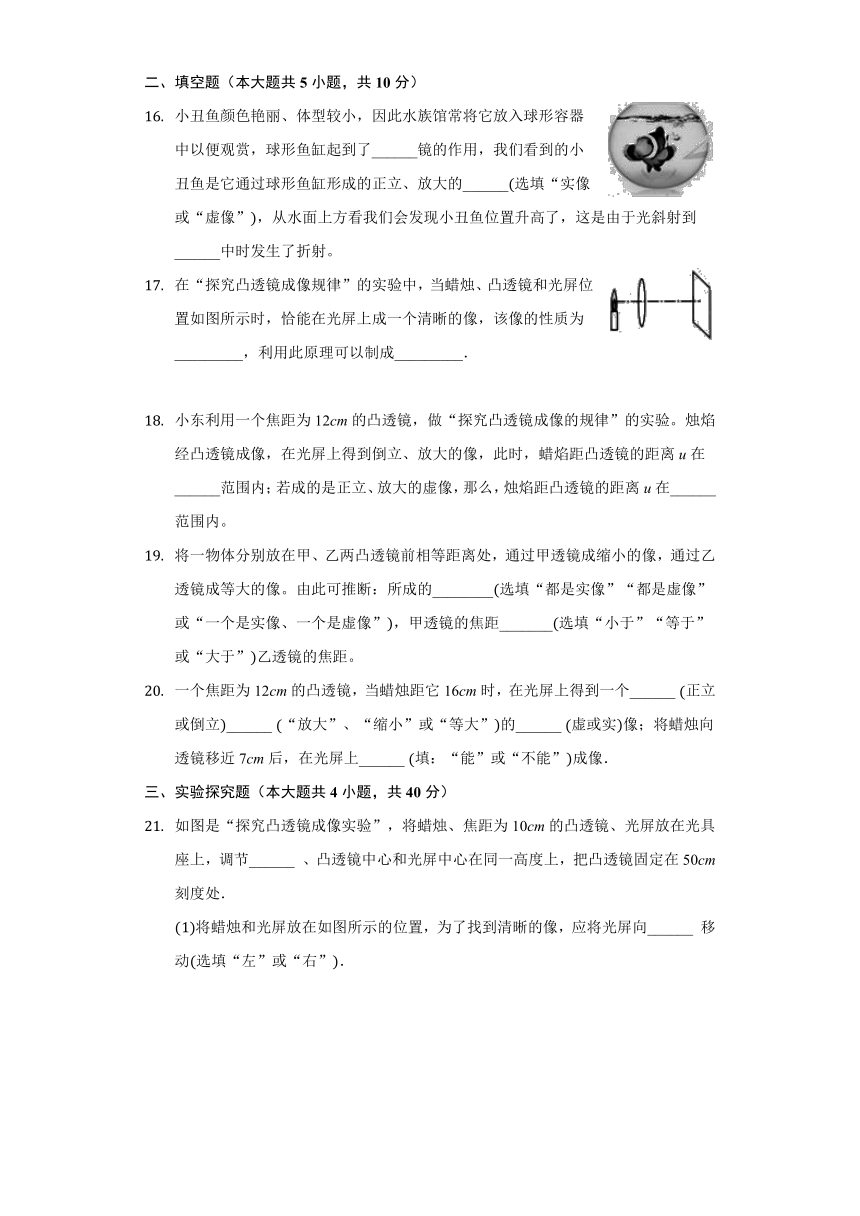

二、填空题（本大题共5小题，共10分）
小丑鱼颜色艳丽、体型较小，因此水族馆常将它放入球形容器中以便观赏，球形鱼缸起到了______镜的作用，我们看到的小丑鱼是它通过球形鱼缸形成的正立、放大的______选填“实像”或“虚像”，从水面上方看我们会发现小丑鱼位置升高了，这是由于光斜射到______中时发生了折射。
在“探究凸透镜成像规律”的实验中，当蜡烛、凸透镜和光屏位置如图所示时，恰能在光屏上成一个清晰的像，该像的性质为_________，利用此原理可以制成_________．
小东利用一个焦距为12cm的凸透镜，做“探究凸透镜成像的规律”的实验。烛焰经凸透镜成像，在光屏上得到倒立、放大的像，此时，蜡焰距凸透镜的距离u在______范围内；若成的是正立、放大的虚像，那么，烛焰距凸透镜的距离u在______范围内。
将一物体分别放在甲、乙两凸透镜前相等距离处，通过甲透镜成缩小的像，通过乙透镜成等大的像。由此可推断：所成的________选填“都是实像”“都是虚像”或“一个是实像、一个是虚像”，甲透镜的焦距_______选填“小于”“等于”或“大于”乙透镜的焦距。
一个焦距为12cm的凸透镜，当蜡烛距它16cm时，在光屏上得到一个______正立或倒立______“放大”、“缩小”或“等大”的______虚或实像；将蜡烛向透镜移近7cm后，在光屏上______填：“能”或“不能”成像．
三、实验探究题（本大题共4小题，共40分）
如图是“探究凸透镜成像实验”，将蜡烛、焦距为10cm的凸透镜、光屏放在光具座上，调节______
、凸透镜中心和光屏中心在同一高度上，把凸透镜固定在50cm刻度处．
将蜡烛和光屏放在如图所示的位置，为了找到清晰的像，应将光屏向______
移动选填“左”或“右”．

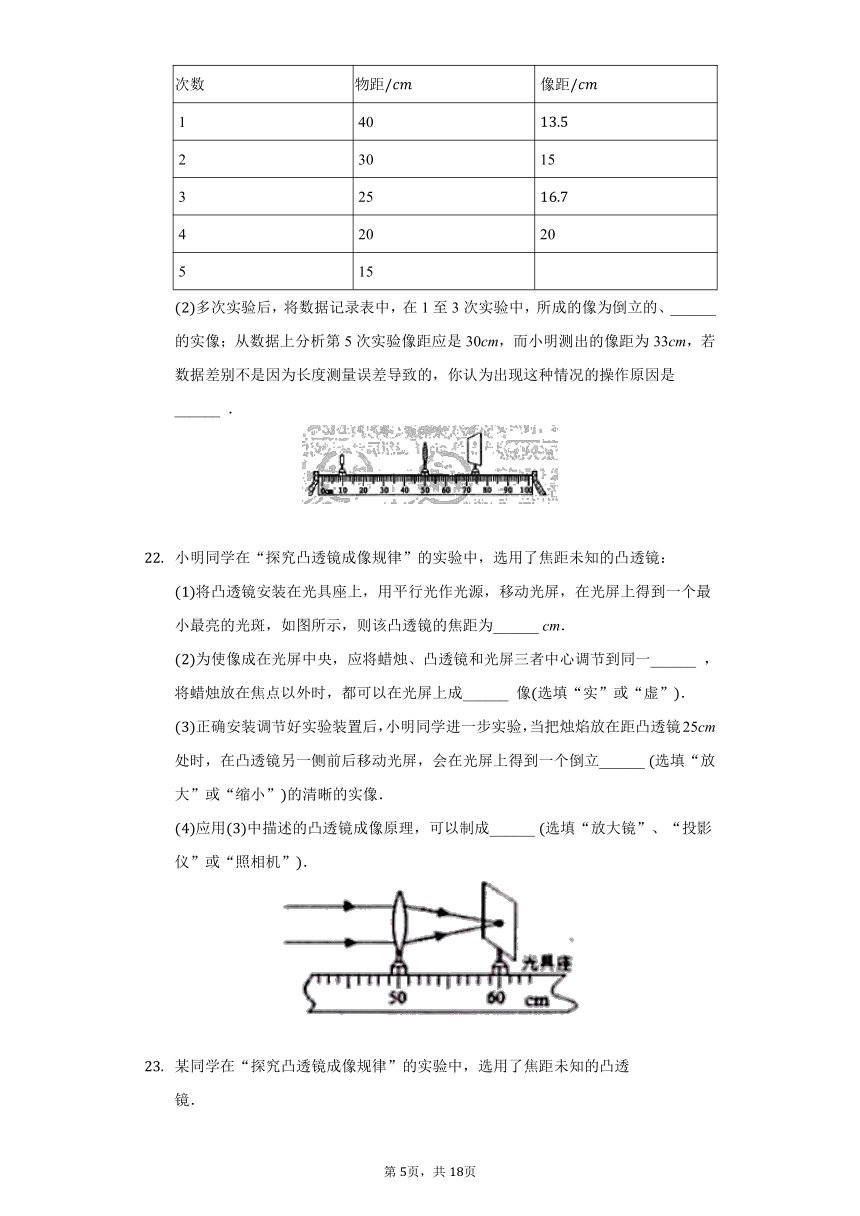

次数
物距
?像距
?1
?40
?
?2
?30
?15
?3
?25
?
?4
?20
?20
?5
?15
多次实验后，将数据记录表中，在1至3次实验中，所成的像为倒立的、______
的实像；从数据上分析第5次实验像距应是30cm，而小明测出的像距为33cm，若数据差别不是因为长度测量误差导致的，你认为出现这种情况的操作原因是______
．
小明同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜：
将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图所示，则该凸透镜的焦距为______
cm．
为使像成在光屏中央，应将蜡烛、凸透镜和光屏三者中心调节到同一______
，将蜡烛放在焦点以外时，都可以在光屏上成______
像选填“实”或“虚”．
正确安装调节好实验装置后，小明同学进一步实验，当把烛焰放在距凸透镜25cm处时，在凸透镜另一侧前后移动光屏，会在光屏上得到一个倒立______
选填“放大”或“缩小”的清晰的实像．
应用中描述的凸透镜成像原理，可以制成______
选填“放大镜”、“投影仪”或“照相机”．
某同学在“探究凸透镜成像规律”的实验中，选用了焦距未知的凸透镜．
如图甲所示，该凸透镜的焦距为______cm．
如图乙所示，想在光屏上得到烛焰清晰的像，需将蜡烛向______填“左”或“右”移动，此时光屏上能得到一个倒立______填“放大”或“缩小”的实像，______填“照相机”、“放大镜”或“投影仪”就是根据此原理工作的．
在光屏上得到清晰的像后，该同学把他的近视眼镜放在蜡烛与凸透镜之间，光屏上烛焰的像变模糊了，在不改变凸透镜和光屏位置的情况下，若想在光屏上再一次得到烛焰清晰的像，他应该将蜡烛向______填“左”或“右”移动．
在探究“凸透镜成像规律”的实验中，已调好的实验装置如图所示，凸透镜在光具座50cm刻线处，凸透镜焦距为10cm。
先将蜡烛移到光具座上30cm刻线处，只移动光屏，可在光屏上得到烛焰所成的清晰、倒立、______的实像。
保持透镜位置不变，将蜡烛放到光具座上35cm刻线处，移动光屏，可在光屏上得到的烛焰所成的清晰、倒立、______的实像，在实际生活中应用这一规律工作的是______填“照相机”、“投影仪”或“放大镜”。
此时再把蜡烛和光屏对调，______填“能”或“不能”得到清晰的实像，理由是光在折射时______。
由于蜡烛的燃烧，烛焰的高度逐渐降低，要使像继续成在光屏中央，可将光屏适当向______填“上”或“下”调节。
答案和解析
1.【答案】B
【解析】
【分析】
掌握凸透镜成像的三种情况：
，成倒立、缩小的实像；
，成倒立、放大的实像；
，成正立、放大的虚像；
凸透镜成实像时，物体离凸透镜越近，像离凸透镜越远，像也越大。
此题考查了学生对凸透镜成像规律的应用，首先要熟练掌握凸透镜成像的规律，搞清物距和像距，然后才能准确判断像的性质。
【解答】
凸透镜的焦距是15cm，将点燃的蜡烛从离凸透镜20cm处移到40cm处的过程中，物距始终大于焦距，因此凸透镜成实像，由于物距增大，则像距减小，像变小；
综上分析可得，选项B正确。
故选B。
2.【答案】A
【解析】
【分析】
根据给出的物距和像距的关系，利用凸透镜成像的规律可以确定该凸透镜焦距的范围。
本题主要考查了凸透镜成像规律的应用，属于基础题。
【解答】
因为物距大于像距，所以满足物距大于2倍焦距，且像距介于1倍焦距与2倍焦距之间，所以，，化简后可得。?
故选A。
3.【答案】D
【解析】解：
A、二维码本身不发光，不是光源，故A错误；
BCD、手机摄像头相当于凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的，故BC错误，D正确；
故选：D。
能发光的物体称为光源；
手机摄像头的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的。
凸透镜成实像时，物近像远像变大的特点。
此题考查了凸透镜成像规律的应用，关键要明确凸透镜成实像时，物近像远像变大的规律。
4.【答案】C
【解析】解：A、根据规律，当物距等于焦距时，凸透镜不成像，所以A的说法是错误的；
B、投影仪一定是成倒立、放大的实像，所以说投影仪能成虚像是错误的；
C、要使投影仪清晰成像在更远的屏幕上，即像距变大，物距必须减小，所以说投影仪的镜头要距投影片更近一些是正确的；
D、放大镜成正立、放大的虚像，投影仪成倒立、放大的实像，所以说二者成像性质一样是错误的．
故选C．
本题首先清楚凸透镜成像的规律和应用：，成倒立缩小的实像，应用是照相机；，成倒立等大的实像，应用是测焦距；，成倒立放大的实像，应用是投影仪；，不成像；，成正立放大的虚像，应用是放大镜；
其次还要知道凸透镜成实像时像的大小随物距大小变化的变化规律“物近像远像变大”．
透镜及其应用必须熟记和理解凸透镜成像规律和应用，还要记住成实像、虚像的大小调节规律，这一章的内容才有可能学好
5.【答案】B
【解析】解：一个焦距为15厘米的凸透镜．当物体在离透镜25厘米处，成倒立的实像，
当物体沿主光轴从离透镜25厘米处逐渐到离透镜50厘米处的过程中，物距增大，像距减小，像变小；
故选B．
当物距大于焦距时，成倒立的实像，此时物距减小，像距增大，像变大．
凸透镜成虚像时，物距增大，像变大；凸透镜成实像时，物距减小，像距增大，像变大．这个知识点在凸透镜成像习题中有重要的应用，要熟练掌握．
6.【答案】B
【解析】解：透镜不动时，光屏上再次接到缩小的实像时，物距要增大，像距要减小，所以蜡烛远离凸透镜，光屏靠近光屏．故ACD错误，B正确．
故选B．
凸透镜成实像时，物距减小，像距增大，像增大．
光路是可逆的，当凸透镜不动时，对调蜡烛和光屏，就可以得到倒立、缩小的实像．也可以蜡烛和光屏都不动，凸透镜右移使物距和像距同时变化到对调时的物距和像距情况下．
凸透镜成实像时，物距减小，像距增大，像增大．这条规律在凸透镜成像习题中有广泛的应用，要熟练掌握．
7.【答案】B
【解析】
【分析】
此题考查了凸透镜成像的规律，要解决此题关键是掌握成像特点与物距、像距的关系．凸透镜成实像时，，，成倒立、缩小的实像。
烛焰放在凸透镜的二倍焦距以外，在凸透镜的一倍焦距和二倍焦距之间得到倒立、缩小的实像。凸透镜的位置不变，调换烛焰和光屏的位置，物体在凸透镜的一倍焦距和二倍焦距之间，在凸透镜的二倍焦距以外光屏上得到一个倒立、放大的实像。
【解答】
烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，则物距，，
烛焰和光屏对调位置以后，，，成倒立、放大的实像。故ACD错误，B正确。
故选B。
8.【答案】D
【解析】解：因为物体到凸透镜距离为5cm时，成放大正立的虚像，则----；
当物体放在离凸透镜16cm时，在光屏上观察到放大的像，则----；
由可得，凸透镜的焦距的取值范围是．
故选D．
凸透镜成像时，，成放大正立的虚像，，成倒立、放大的实像，根据这两个不等式列出不等式组，解不等式，求出凸透镜的焦距．
此类题先根据题干中给出的像的性质，找出物距和焦距的不等式关系，解出焦距符合的条件．
9.【答案】A
【解析】
【分析】
根据凸透镜成像规律中的当时，光屏上呈现倒立、缩小的实像，解不等式即可得出结论。
【解答】
把蜡烛放在距离凸透镜50cm的某一位置时，在透镜另一侧得到一个清晰的，倒立的、缩小的像，
则，即，解得，则选项BCD都符合，只有A选项是不可能的。
故选A。
10.【答案】A
【解析】解：A、由图可知，能在光屏上成像，并且物距小于像距，只有，，成倒立放大的实像，故A正确；
B、成倒立放大的实像，是投影仪的原理，故B错误；
C、当蜡烛向透镜焦点移动的过程中，物距始终大于一倍焦距，物距变小，像距变大，像变大，故C错误；
D、因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该向上移动，故D错误；
故选：A。
能在光屏上成像，并且物距小于像距，只有，，成倒立放大的实像，是投影仪的原理，根据图示信息分析即可判断；
凸透镜成实像时，物近像远，像变大；
因为经过光心的光线方向不发生改变，则蜡烛变短时，像应该向上移动。
在凸透镜成像实验中，注意物距条件的应用和把握，熟知成像规律是解题关键。
11.【答案】B
【解析】解：蜡烛位于凸透镜前，调节好透镜和光屏位置后，在透镜另一侧离透镜18cm的光屏上呈现缩小、倒立的像，说明此时，。
把蜡烛移到距透镜18cm处时，，，相当于像与物的位置对调，光屏上呈现倒立、放大的实像。
故选：B。
当时，光屏上呈现倒立、缩小的实像，。
当时，光屏上呈现倒立、放大的实像，。
本题实际上是将物与像的位置对调了，也可以用光折射时光路是可逆的来解。这要求学生能熟练掌握凸透镜成像的规律才行。
12.【答案】A
【解析】凸透镜成实像时，具有物近像远像变大的特点，要使像变大，应减小物距，并增大像距。
要在光屏上得到放大、倒立的实像，应减小物距，将蜡烛靠近透镜，并增大像距，将光屏远离透镜，所以蜡烛和光屏都要向右移，A正确，BCD错误。
故选A。
本题考查了凸透镜成像规律的应用，关键掌握成实像时物距、像距、成像特点的对应关系。
13.【答案】D
【解析】
【分析】
此题要求学生能从图中获取信息，然后利用所学规律分析解答问题，这是考试中常见的题型，考查学生的分析能力。此题的关键是掌握凸透镜成像的规律。搞清像距、像的大小与物距之间的关系。
凸透镜成像的规律：
当时，成倒立、缩小的实像。照相机、摄像机就是根据这个原理制成的。
当时，成倒立、等大的实像。
当时，成倒立、放大的实像。幻灯机、投影仪就是根据这个原理制成的。
当时，无像。经凸透镜折射后的光线是平行的，没有会聚点。
当时，成正立、放大的虚像。放大镜就是根据这个原理制成的。
成实像时的动态变化规律是：物近像远像变大，物远像近像变小。
【解答】
由图可知，物距小于像距，，，此时光屏上成倒立放大的实像，图中成像特点与投影仪的成像特点相同?，故AB错误；
C.成实像时的动态变化规律是：物远像近像变小，则若将蜡烛向左远离凸透镜，则应将光屏向左靠近凸透镜才能得到清晰的像，且像逐渐变小，故C错误；
D.透镜不动，将蜡烛与光屏互换位置，根据光路的可逆性，光屏上仍能得到清晰的像，故D正确。
故选D。
14.【答案】D
【解析】解：一束平行光正对凸透镜照射，经凸透镜折射后会聚于透镜另一侧主光轴上距透镜中心12m的地方，由此可以确定该凸透镜的焦距为12厘米．
把点燃的蜡烛放在光具座上距凸透镜15cm的地方时，此时的物距大于一倍焦距小于二倍焦距，根据凸透镜成像的规律可知，此时成的像是倒立的放大的实像．
把点燃的蜡烛放在光具座上距凸透镜6cm的地方时，此时的物距小于一倍焦距，根据凸透镜成像的规律可知，此时成的像是正立的放大的虚像．
综上分析，都是放大的像．
故选D．
用题目中告诉的信息确定焦距，然后利用焦距与物距的关系，结合凸透镜成像规律可以确定成像的性质．
凸透镜成像的规律涉及四个方面的内容：物距与焦距的关系；成像性质；像距与焦距的关系；应用．只要告诉这四个方面中的一个，就可以确定其余的三个方面．
要确定凸透镜的成像性质，只要知道：物距与焦距的关系、凸透镜成像的应用、像距与焦距的关系这三个方面中的一个即可．
15.【答案】C
【解析】解：小华将凸透镜紧靠书上的一幅鹦鹉图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到，然后是，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为，故四个像的顺序为。
故选：C。
凸透镜成像规律：物距小于焦距成正立、放大的虚像。
物距大于一倍焦距小于二倍焦距成倒立、放大的实像。
物距等于二倍焦距成倒立等大实像。
物距大于二倍焦距成倒立、缩小的实像。
成虚像时，物距越大，像越大。
此题主要考查了凸透镜成像的规律，要熟练掌握凸透镜成像特点与物距之间的关系。平时在学习过程中善于总结实像与虚像的区别，实像都是倒立的，虚像是正立的。
16.【答案】凸透?
虚像?
空气
【解析】解：
当从鱼缸侧面看水中鱼时，弧形鱼缸和水正好构成一个凸透镜，由凸透镜成像的规律，鱼在1倍焦距以内成正立放大的虚像。
当我们在鱼缸的斜上方看水中的鱼时，水中鱼反射的光线从水中斜射到空气中时，会发生折射现象，折射光线远离法线进入我们的眼睛，由于错觉，我们始终认为光是沿直线传播的，逆着折射光线看到了鱼的虚像，虚像比鱼的实际位置浅一些；
故答案为：凸透镜；虚像；空气。
放大镜实质上就是凸透镜，由凸透镜成像的规律，物体在1倍焦距以内时成正立放大的虚像。
利用光的折射规律，当光线从水中斜射到水面时，会发生折射现象，折射光线远离法线。
此题主要考查光的折射规律和凸透镜成像的规律，都属于基础知识。
17.【答案】倒立、放大的实像?
投影仪
【解析】
【分析】
解决此题要知道当，成倒立、放大的实像，，此时物距小于像距，应用于投影仪或幻灯机。
此题考查凸透镜成像规律及其应用，解决此题要结合凸透镜的成像规律进行分析解答。
【解答】
由图可知，物距小于像距，并且能在光屏上成实像，所以物距一定是在一倍焦距到二倍焦距之间，所以成的是倒立、放大的实像；利用此原理可以制成投影仪或幻灯机。
故答案为：倒立、放大的实像；投影仪。
18.【答案】；
【解析】解：当物体在一倍焦距与二倍焦距之间时，通过凸透镜成倒立放大的实像，已知凸透镜的焦距是12cm，所以烛焰距离凸透镜的范围是；
当物体在焦点以内时，通过凸透镜成正立放大的虚像，所以烛焰距凸透镜的距离在范围内。
故答案为：；。
凸透镜成像规律：当物体在二倍焦距之外时，成倒立缩小的实像；
当物体在一倍焦距与二倍焦距之间时，成倒立放大的实像；
当物体在焦点以内，成正立放大的虚像。
此题考查了凸透镜成像规律的应用，熟悉规律即可解答，难度较小。
19.【答案】都是实像；小于
【解析】
【分析】
本题主要考查的是凸透镜成像规律的应用，关键是记熟成像规律，并搞清物距与像的特征之间的关系。
要解决此题，需要掌握凸透镜成像的规律：
凸透镜成像规律：物距小于焦距成正立放大虚像。应用是放大镜；
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距。应用是幻灯机、投影仪；
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距；
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。应用是照相机；
成虚像时：物像同侧，物距变大，像距变大，像变大；
成实像时：物像异侧，物距变大，像距变小，像变小。
【解答】
通过甲透镜成缩小的像，说明此时物体在甲透镜2倍焦距之外，成了物体缩小、倒立的实像；
通过乙透镜成等大的像，说明此时物体在乙透镜的2倍焦距处，成等大、倒立的实像；
而物体分别放在甲、乙两凸透镜前相等距离处，所以甲透镜的焦距小于乙透镜的焦距。
故答案为：都是实像；小于。
20.【答案】倒立；放大；实；不能。
【解析】
【分析】
光屏上能承接到的像是实像，光屏上承接不到的是虚像；
根据物距和焦距的关系，判断凸透镜成像的性质：，成倒立、缩小的实像。，成倒立、放大的实像。，成正立、放大的虚像。
本题根据物距和焦距的关系判断凸透镜成像的性质，然后根据实像和虚像是否能用光屏承接进行判断。
【解答】
凸透镜的焦距是12cm，蜡烛距离凸透镜16cm，，光屏上成倒立、放大的实像；
凸透镜的焦距是12cm，蜡烛靠近凸透镜7cm，，成正立、放大的虚像，虚像不能呈现在光屏上。
故答案为：倒立；放大；实；不能。
21.【答案】烛焰的中心；左；缩小；光屏上没有成清晰的像就进行了测量．
【解析】解：实验中需调节烛焰的中心、透镜的光心和光屏的中心在同一水平高度上，目的是像成在光屏的中央；
凸透镜的焦距为10cm，凸透镜固定在50cm刻度处，蜡烛在光具座上10cm处，此时时，在光屏上可以得到倒立、缩小的实像，像应在一倍焦距和二倍焦距之间，即60cm和70cm刻度之间，应向左移动光屏，才能得到清晰的像；
在次实验中，物距分别为：40cm、30cm、25cm，都大于二倍焦距，根据凸透镜成像的规律可知，此时的像是倒立缩小的实像；
像的位置应该是像最清晰的位置，小明测出的像距为33cm的原因，可能是光屏上的像不是最清晰的时候测量的．
故答案为：烛焰的中心；左；缩小；光屏上没有成清晰的像就进行了测量．
为了使像成在光屏的中央，需调节烛焰的中心、透镜的光心和光屏的中心在同一水平高度上；
凸透镜成像的规律及其应用之一：当物距时，在光屏上得到倒立、缩小的实像，像距大于一倍焦距，小于二倍焦距；
分析次实验数据，根据物距与焦距的关系得出成像的性质；要确定像的位置，在实验中要移动光屏，直到光屏上出现清晰的像为止．
此题主要考查的知识点有两个：一是凸透镜的成像规律；二是凸透镜成像实验中出现问题的解决方案；充分体现了物理来源于生活，服务于社会的新课程理念．
22.【答案】；高度；实；缩小；照相机
【解析】解：平行光经过凸透镜折射后会聚于一点，该点就是凸透镜的焦点，焦点到透镜的距离叫焦距，所以该凸透镜的焦距为；．
点燃蜡烛后，调节凸透镜和光屏的高度，使它们的中心与烛焰中心大致在同一高度．其目的是使像成在光屏的中央．物距大于焦距时成实像，实像能被光屏接收；
当把烛焰放在距凸透镜25cm处时，，成倒立、缩小的实像；
当时，成倒立、缩小的实像，此时利用其可制成照相机．
故答案为：；高度；实；缩小；照相机．
图示的是利用平行光聚焦法来测量凸透镜的焦距，焦点到凸透镜光心的距离即为焦距．
在实验中，为使像能成在光屏的中心，应调整烛焰、凸透镜和光屏的高度，使它们的中心大致在同一高度．物距大于焦距时成实像．
当时，成倒立、缩小的实像；
照相机成的是倒立、缩小的实像．
凸透镜成像的三种情况是凸透镜成像习题的重要依据，一定要熟练掌握．
23.【答案】；左；缩小；照相机；左
【解析】解：平行于主光轴的光线经凸透镜折射后，会聚在主光轴上一点，这一点是凸透镜的焦点；焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是：．
图乙中，光屏在焦距与二倍焦距之间，根据凸透镜成像规律可知，要得到烛焰清晰的像，则物距应该大于二倍焦距，故应将蜡烛向左移动，此时光屏上能得到一个倒立、缩小的实像，照相机就是根据此原理工作的；
近视眼镜是凹透镜，对光有发散作用，使光线延迟会聚；在不改变凸透镜和光屏位置的情况下，若想在光屏上再一次得到烛焰清晰的像，他应该将蜡烛向左移动，增大物距，同时像距减小，像才能成在光屏上．
故答案为：；左；缩小；照相机；左．
根据凸透镜焦点和焦距的定义读图得出凸透镜的焦距．
时成倒立、缩小的实像，照相机就是根据这一原理制成的．
知道近视眼镜是凹透镜，对光有发散作用．同时知道凸透镜成实像时，遵循物近像远像变大的规律可做出判断．
此题是探究凸透镜成像规律的实验，要熟练掌握成像特点与物距、像距之间的关系，做到灵活应用．
24.【答案】等大?
放大?
投影仪?
能?
光路是可逆的?
上
【解析】解：
凸透镜焦距为10cm，将蜡烛放到光具座上30cm刻线处，即此时的物距是20cm，即处于2倍焦距处，所以在光屏上成一个倒立、等大的实像；
将蜡烛放到光具座上35cm刻线处，即此时的物距是15cm，即蜡烛处于1倍焦距与2倍焦距之间，所以在光屏上成一个倒立、放大的实像，投影仪就是利用这一规律工作的；
此时再把蜡烛和光屏位置对调，据光在折射时光路是可逆的特点可知，光屏上仍能成一个清晰的像；
凸透镜成的实像是倒立的，蜡烛变短，则相对于凸透镜向下运动，所以像向上移动，为使像能成在光屏的中央，应将光屏向上移动。
故答案为：等大；放大；投影仪；能；光路是可逆的；上。
根据凸透镜成像的规律和应用进行判断：
，成倒立、缩小的实像，应用于照相机和摄像机；，成倒立、等大的实像；，成倒立、放大的实像，应用于幻灯机和投影仪；，成正立、放大的虚像，应用于放大镜和老花镜；
据光路的可逆性分析即可判断；
凸透镜成倒立的实像，物体相对于凸透镜向下移动，则像向上移动。
此题是探究凸透镜成像规律的实验，考查了凸透镜成像的规律及光路可逆性的理解，应注意掌握基础知识。
第5页，共18页
