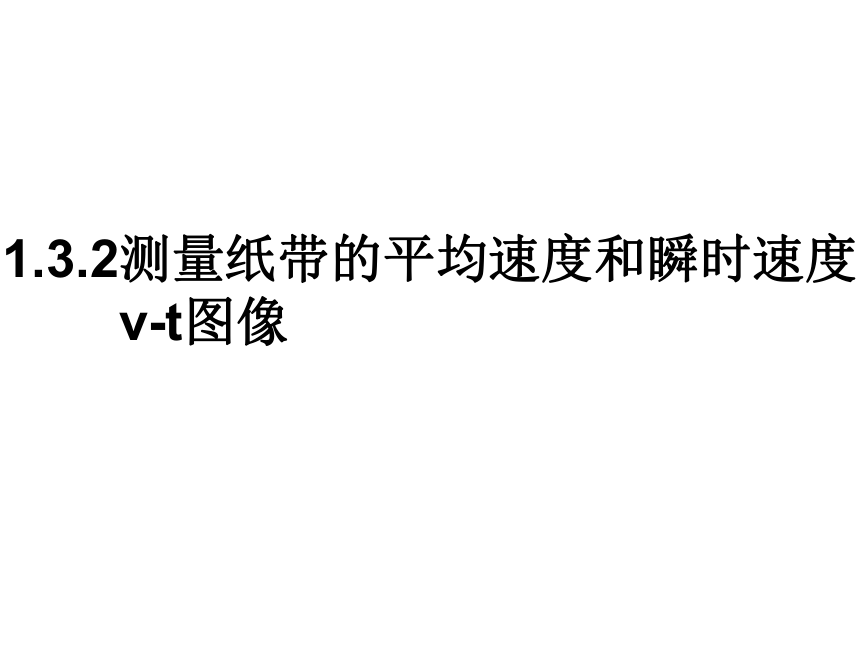

1.3.2测量纸带的平均速度和瞬时速度
v-t图像

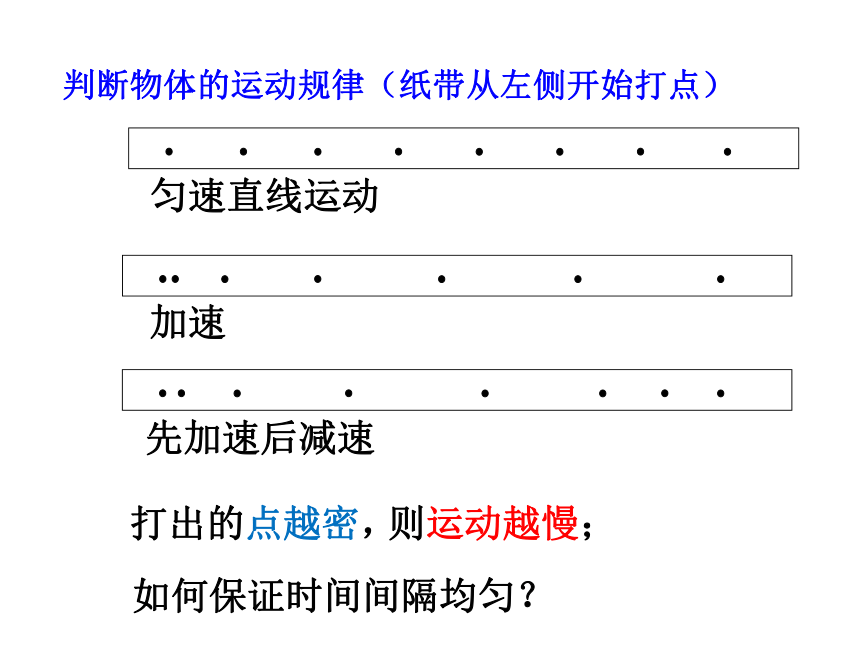

判断物体的运动规律（纸带从左侧开始打点）
打出的点越密，
匀速直线运动
加速
先加速后减速
则运动越慢；
如何保证时间间隔均匀？

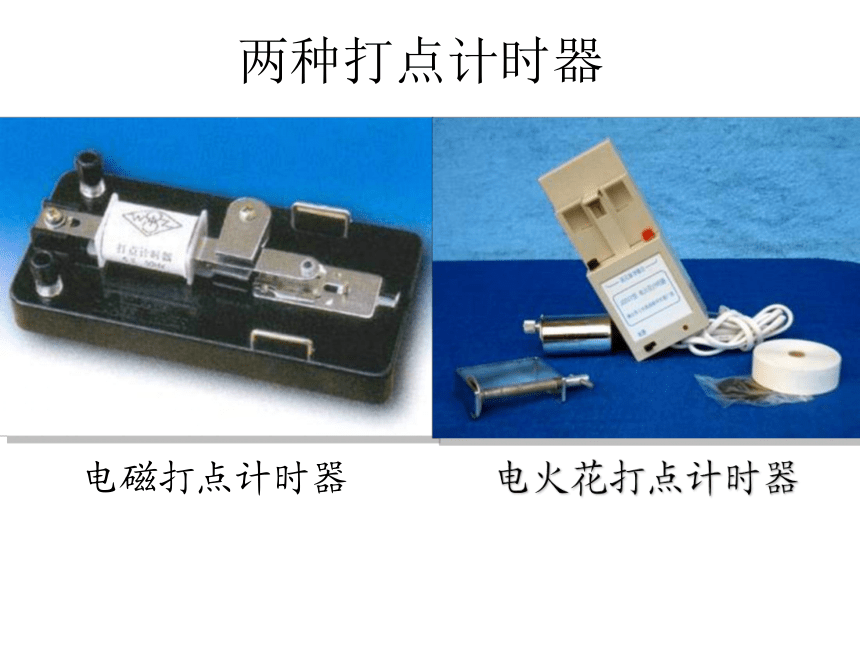

两种打点计时器
电磁打点计时器
电火花打点计时器

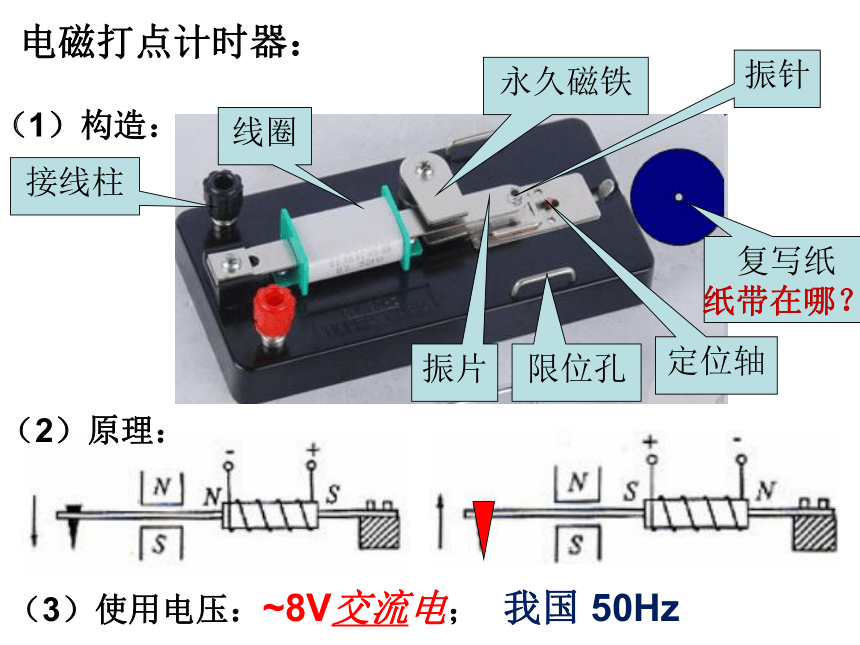

电磁打点计时器：
（3）使用电压：~8V交流电；
（1）构造：
线圈
振片
复写纸
纸带在哪？
振针
永久磁铁
限位孔
接线柱
定位轴
（2）原理：
我国
50Hz

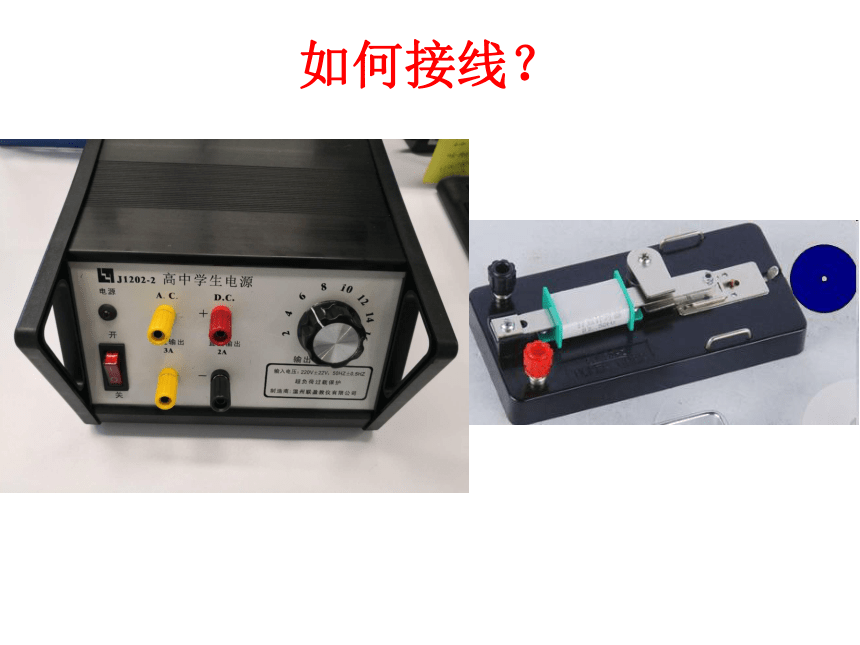

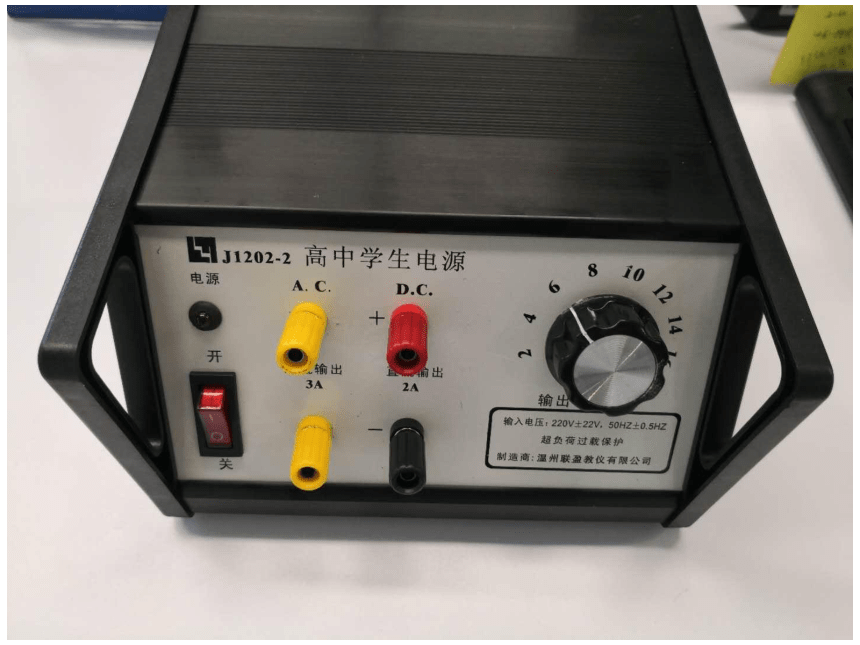

如何接线？

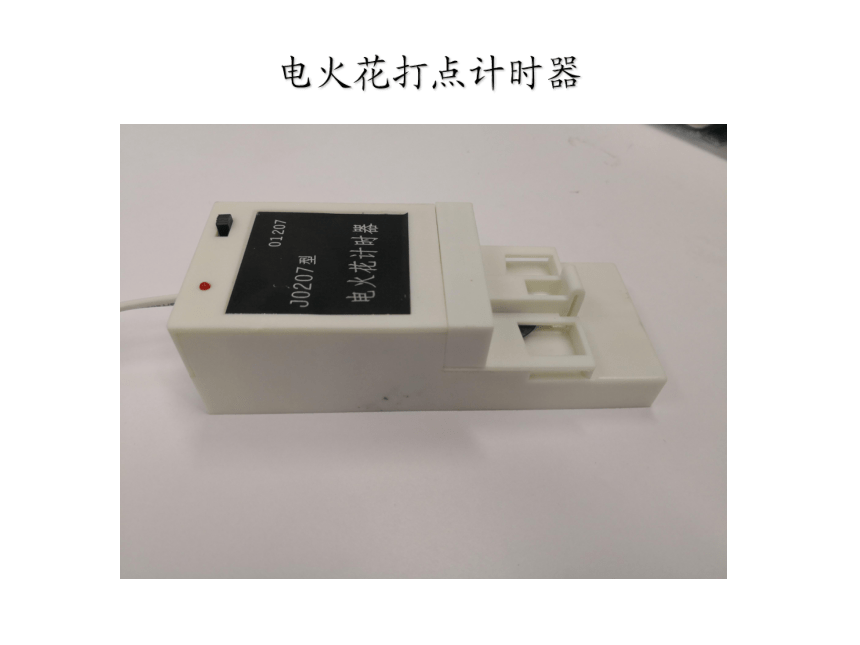

电火花打点计时器
原理：脉冲电流经放电针、墨粉纸盘放电
工作电压：交流220V
纸带2可选
阻力更小
可以从纸带上直接读出来的物理量有哪些？
通过计算可以得到哪些物理量？
1.
计算一段时间或者一段位移的平均速度
2.
计算变速直线运动中某点的瞬时速度
O
A
B
C
D
E
F
(1)
(2)
两点靠得越近，实验结果越准确？
哪种方法求出的更准确？
任务：在纸带上选取一些点，求出这些点的瞬时速度，
画出v-t图
要记录哪些原始数据？如何测量？
如何计算数据点的瞬时速度？这些点的时刻是多少？
v-t图如何选择标度?
P21
0
1
2
3
△x0
△x1
△x2
△x3
手拉纸带在几个时刻的瞬时速度
位置
0
1
2
3
t/s
？
？
？
？
v/s
V0
V1
V2
V3
<
<
<
用图象表示速度示例
位置
0
1
2
3
4
5
6
7
8
t/s
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.05
0.1
0.2
0.3
0.28
0.28
0.18
0.24
0.45
v/(m·s-1)
一.建系
二.描点
三.连线
作图
速度－时间图像
0
1
2
3
4
5
6
7
8
0.6
0.5
0.4
0.3
0.2
0.1
v/(m·s-1)
t/（0.1s）
标度合适么？
思考与讨论：
1.
使用打点计时器时，先接通电源，再拉动纸带，次序能否颠倒？颠倒后会造成什么样的结果？
2.
使用打点计时器之前没有检查振针，振针距复写纸的距离过高，在使用该计时器时可能会造成什么样的结果？若振针距复写纸的距离过低，在使用该计时器时可能会造成什么样的结果？
3.使用打点计时器时，使用的电压过低，会造成什么样的结果？使用的电压过高，会造成什么样的结果？
4.
若使用交流电的频率并不是50Hz而是60Hz，使用人却不知道，会造成什么样的结果？
一开始的点不准确；浪费纸带，有效长度短
无点迹
直线
点迹模糊
短线
速度的测量值小于真实值
?
图1-3-9
C
2.如图甲所示是一种速度传感器的工作原理图,在这个系统中B为一个能发射超声波的固定小盒子,工作时小盒子B向被测物体发出短暂的超声波脉冲,脉冲被运动的物体反射后又被B盒接收,从B盒发射超声波开始计时,经时间Δt0再次发射超声波脉冲,图乙是连续两次发射的超声波的位移—时间图像.求:
(1)超声波的速度大小;
(2)物体的平均速度大小.
?
