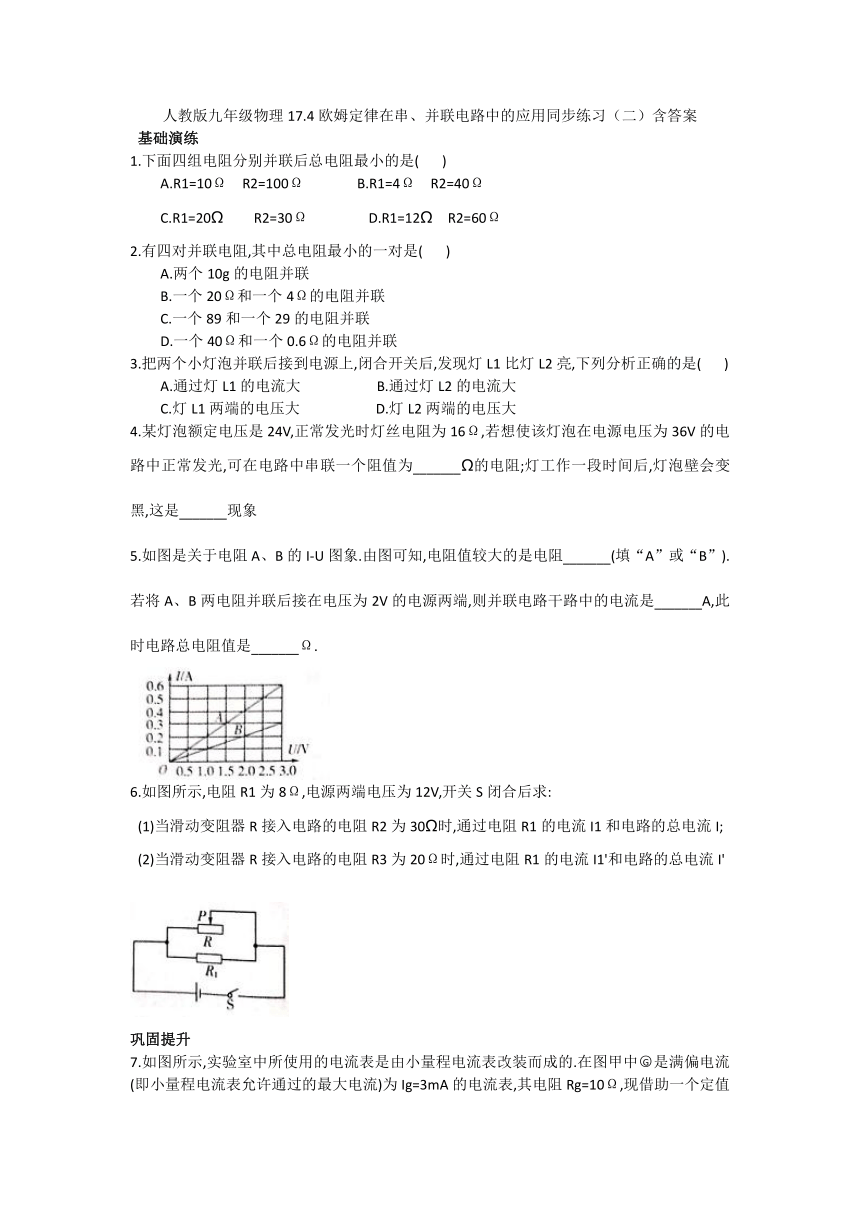

基础演练
1.下面四组电阻分别并联后总电阻最小的是(
)
A.R1=10Ω
R2=100Ω
B.R1=4Ω
R2=40Ω
C.R1=20Ω
R2=30Ω
D.R1=12Ω
R2=60Ω
2.有四对并联电阻,其中总电阻最小的一对是(
)
A.两个10g的电阻并联
B.一个20Ω和一个4Ω的电阻并联
C.一个89和一个29的电阻并联
D.一个40Ω和一个0.6Ω的电阻并联
3.把两个小灯泡并联后接到电源上,闭合开关后,发现灯L1比灯L2亮,下列分析正确的是(
)
A.通过灯L1的电流大
B.通过灯L2的电流大
C.灯L1两端的电压大
D.灯L2两端的电压大
4.某灯泡额定电压是24V,正常发光时灯丝电阻为16Ω,若想使该灯泡在电源电压为36V的电路中正常发光,可在电路中串联一个阻值为_______Ω的电阻;灯工作一段时间后,灯泡壁会变黑,这是_______现象
5.如图是关于电阻A、B的I-U图象.由图可知,电阻值较大的是电阻_______(填“A”或“B”).若将A、B两电阻并联后接在电压为2V的电源两端,则并联电路干路中的电流是_______A,此时电路总电阻值是_______Ω.
6.如图所示,电阻R1为8Ω,电源两端电压为12V,开关S闭合后求:
(1)当滑动变阻器R接入电路的电阻R2为30Ω时,通过电阻R1的电流I1和电路的总电流I;
(2)当滑动变阻器R接入电路的电阻R3为20Ω时,通过电阻R1的电流I1'和电路的总电流I'
巩固提升

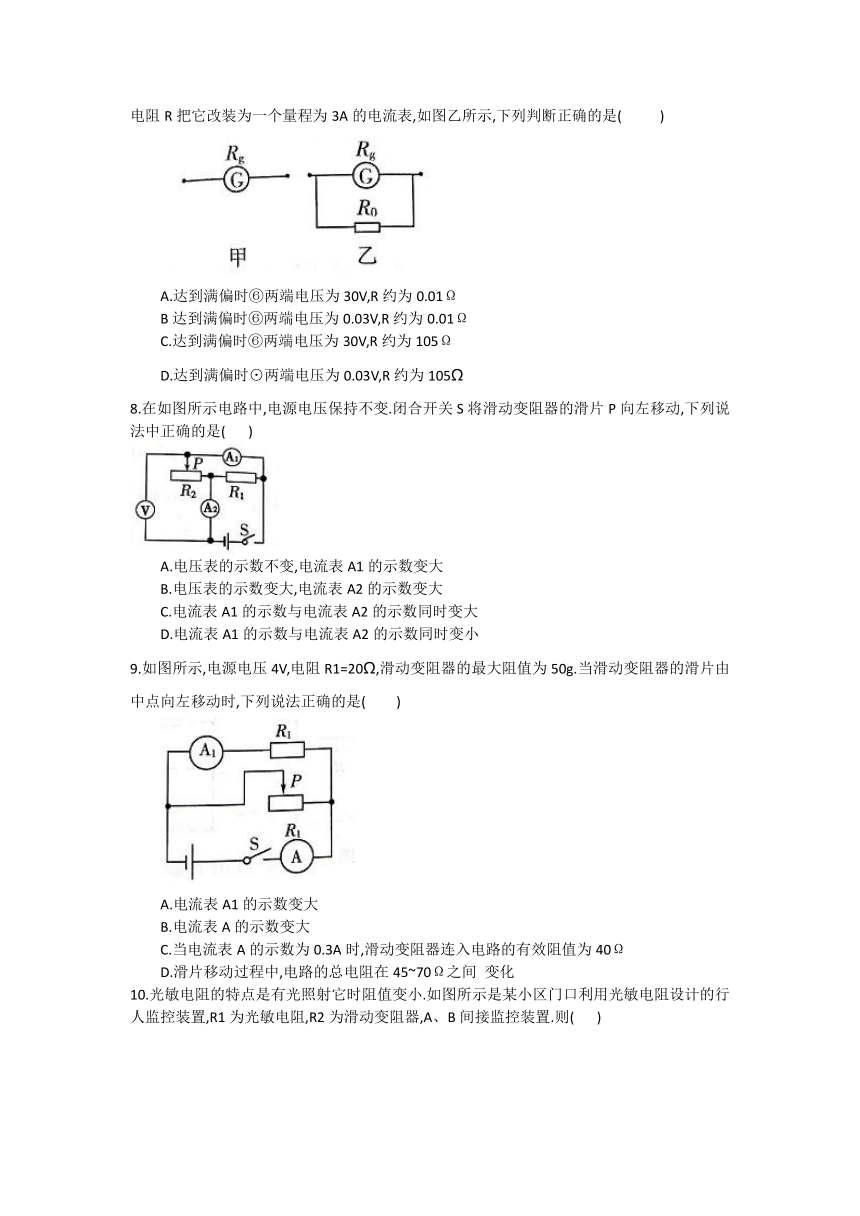

7.如图所示,实验室中所使用的电流表是由小量程电流表改装而成的.在图甲中是满偏电流(即小量程电流表允许通过的最大电流)为Ig=3mA的电流表,其电阻Rg=10Ω,现借助一个定值电阻R把它改装为一个量程为3A的电流表,如图乙所示,下列判断正确的是(
)
A.达到满偏时⑥两端电压为30V,R约为0.01Ω
B达到满偏时⑥两端电压为0.03V,R约为0.01Ω
C.达到满偏时⑥两端电压为30V,R约为105Ω
D.达到满偏时⊙两端电压为0.03V,R约为105Ω
8.在如图所示电路中,电源电压保持不变.闭合开关S将滑动变阻器的滑片P向左移动,下列说法中正确的是(
)
A.电压表的示数不变,电流表A1的示数变大
B.电压表的示数变大,电流表A2的示数变大
C.电流表A1的示数与电流表A2的示数同时变大
D.电流表A1的示数与电流表A2的示数同时变小
9.如图所示,电源电压4V,电阻R1=20Ω,滑动变阻器的最大阻值为50g.当滑动变阻器的滑片由中点向左移动时,下列说法正确的是(
)
A.电流表A1的示数变大
B.电流表A的示数变大
C.当电流表A的示数为0.3A时,滑动变阻器连入电路的有效阻值为40Ω
D.滑片移动过程中,电路的总电阻在45~70Ω之间
变化
10.光敏电阻的特点是有光照射它时阻值变小.如图所示是某小区门口利用光敏电阻设计的行人监控装置,R1为光敏电阻,R2为滑动变阻器,A、B间接监控装置.则(
)
A.当有人通过通道而遮蔽光线时,A、B间电压升高
B.当有人通过通道而遮蔽光线时,A、B间电压减小
C图中R2的滑片向下移动时,通过R1的电流变大
D.图中R2的滑片向上移动时,可提高A、B间电压
11.学校实验室有一只标有“10Ω
1A”的指示灯和一只标有“20Ω
2A”的滑动变阻器,一位同学把它们并联后接在电路中,指示灯正常工作的电压是_______V,此时滑动变阻器可调节到的最小值是_______Ω干路中允许通过的最大电流为_______A
12.在如图所示的电路中,电阻R1的阻值为10欧.闭合开关S,电流表A1的示数为0.3安,电流表A的示数为0.5安,试求:
(1)通过电阻R2的电流是多少?
（2）电阻R2的阻值是多少?
电压表既是测量仪表,同时也是一个接入电路中的特殊电阻.电压表的电阻一般很大,为测量某电压表的电阻,某同学连接了如图所示的电路,电源电压保持不变,R1=3.0kΩ.当闭合开关S1、S2时,电压表示数为4.5V;只闭合开关S1时,电压表的示数为3.0V.求电压表的电阻是多少?
答案
B
D
A
8
凝华
B
0.6
3.33
1.9
2.1
B
B
C
B
10
5
3
0.2
15
6×103
