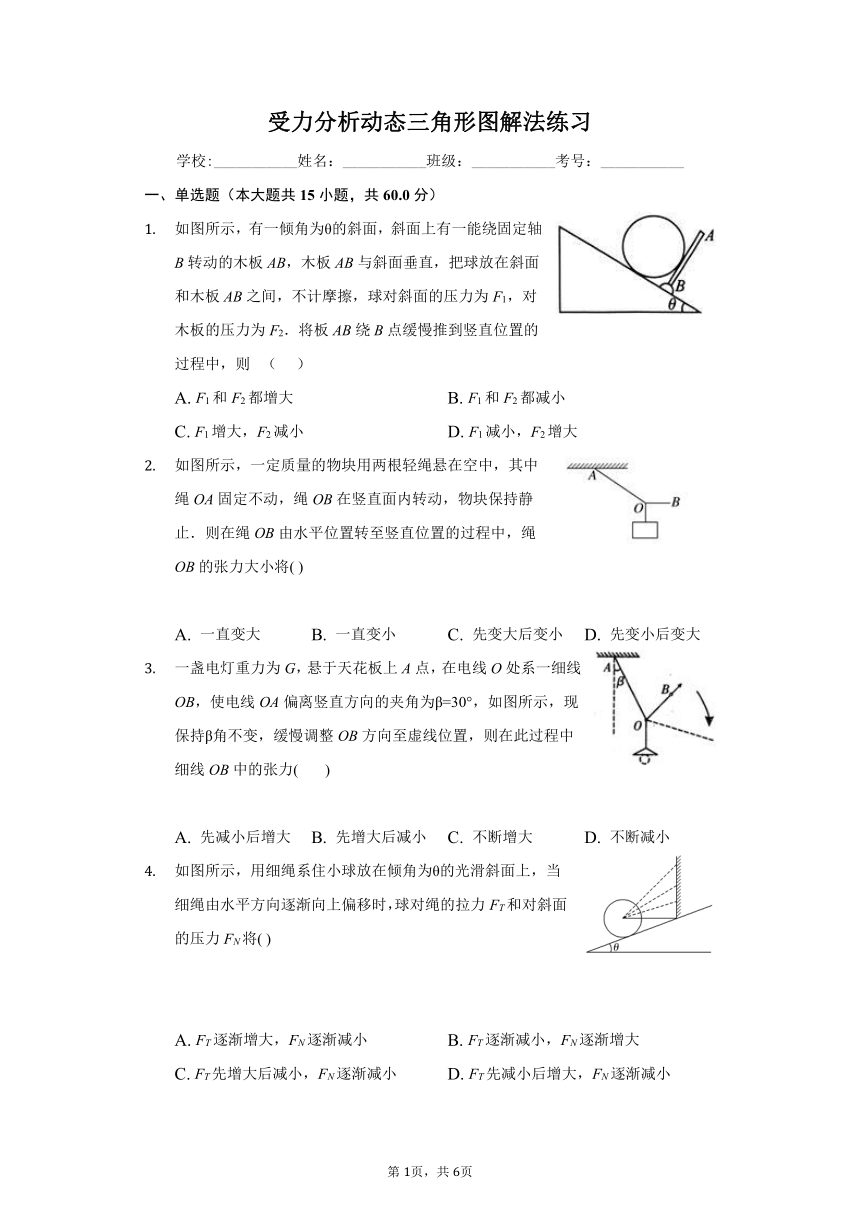

受力分析动态三角形图解法练习
学校:___________姓名：___________班级：___________考号：___________
一、单选题（本大题共15小题，共60.0分）
1.
如图所示，有一倾角为θ的斜面，斜面上有一能绕固定轴B转动的木板AB，木板AB与斜面垂直，把球放在斜面和木板AB之间，不计摩擦，球对斜面的压力为F1，对木板的压力为F2．将板AB绕B点缓慢推到竖直位置的过程中，则?
（???
）
A.
F1和F2都增大
B.
F1和F2都减小
C.
F1增大，F2减小
D.
F1减小，F2增大
2.
如图所示，一定质量的物块用两根轻绳悬在空中，其中绳OA固定不动，绳OB在竖直面内转动，物块保持静止．则在绳OB由水平位置转至竖直位置的过程中，绳OB的张力大小将(
)
A.
一直变大
B.
一直变小
C.
先变大后变小
D.
先变小后变大
3.
一盏电灯重力为G，悬于天花板上A点，在电线O处系一细线OB，使电线OA偏离竖直方向的夹角为β=30°，如图所示，现保持β角不变，缓慢调整OB方向至虚线位置，则在此过程中细线OB中的张力(?
?
?)
A.
先减小后增大
B.
先增大后减小
C.
不断增大
D.
不断减小
4.
如图所示，用细绳系住小球放在倾角为θ的光滑斜面上，当细绳由水平方向逐渐向上偏移时，球对绳的拉力FT和对斜面的压力FN将(
)
A.
FT逐渐增大，FN逐渐减小
B.
FT逐渐减小，FN逐渐增大
C.
FT先增大后减小，FN逐渐减小
D.
FT先减小后增大，FN逐渐减小

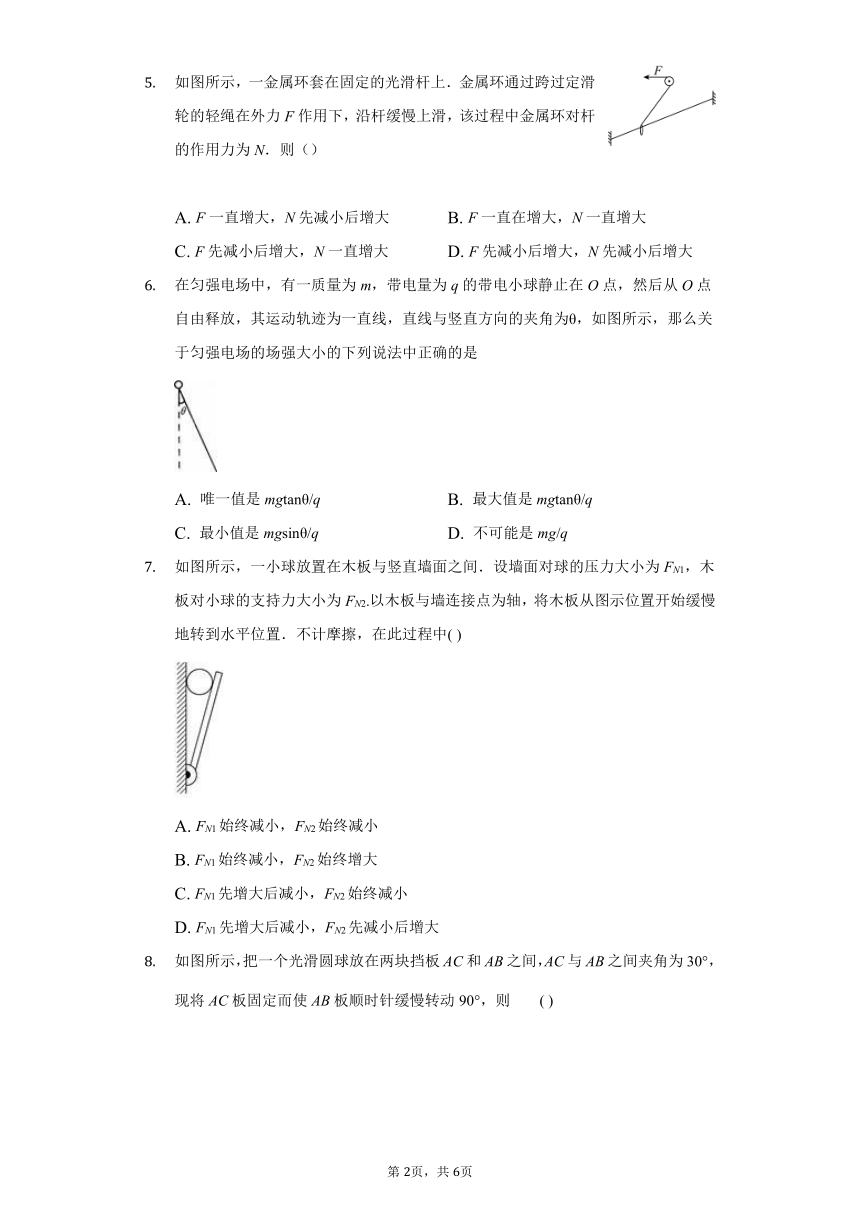

5.
如图所示，一金属环套在固定的光滑杆上．金属环通过跨过定滑轮的轻绳在外力F作用下，沿杆缓慢上滑，该过程中金属环对杆的作用力为N．则（）
A.
F一直增大，N先减小后增大
B.
F一直在增大，N一直增大
C.
F先减小后增大，N一直增大
D.
F先减小后增大，N先减小后增大
6.
在匀强电场中，有一质量为m，带电量为q的带电小球静止在O点，然后从O点自由释放，其运动轨迹为一直线，直线与竖直方向的夹角为θ，如图所示，那么关于匀强电场的场强大小的下列说法中正确的是
A.
唯一值是mgtanθ/q
B.
最大值是mgtanθ/q
C.
最小值是mgsinθ/q
D.
不可能是mg/q
7.
如图所示，一小球放置在木板与竖直墙面之间．设墙面对球的压力大小为FN1，木板对小球的支持力大小为FN2.以木板与墙连接点为轴，将木板从图示位置开始缓慢地转到水平位置．不计摩擦，在此过程中(
)
A.
FN1始终减小，FN2始终减小
B.
FN1始终减小，FN2始终增大
C.
FN1先增大后减小，FN2始终减小
D.
FN1先增大后减小，FN2先减小后增大

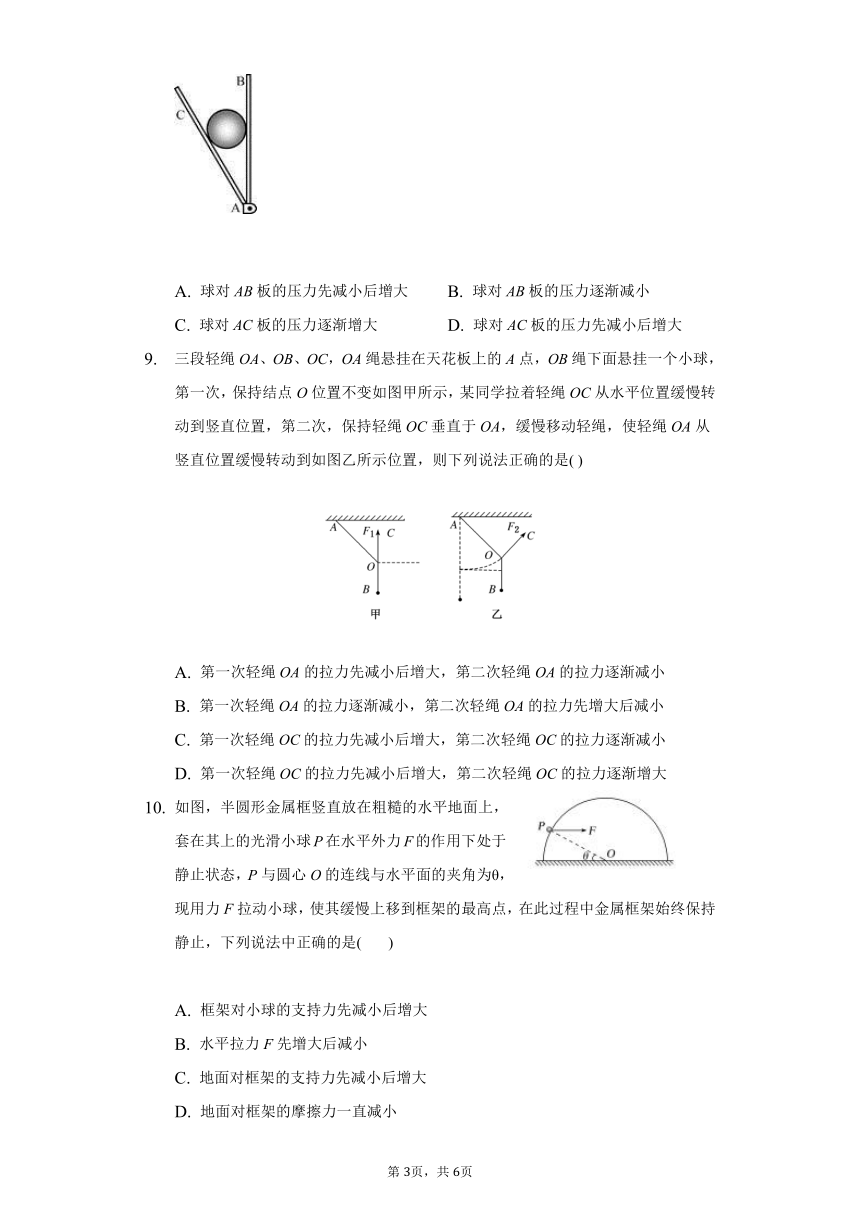

8.
如图所示，把一个光滑圆球放在两块挡板AC和AB之间，AC与AB之间夹角为30°，现将AC板固定而使AB板顺时针缓慢转动90°，则(
)
???????
A.
球对AB板的压力先减小后增大
B.
球对AB板的压力逐渐减小
C.
球对AC板的压力逐渐增大
D.
球对AC板的压力先减小后增大
9.
三段轻绳OA、OB、OC，OA绳悬挂在天花板上的A点，OB绳下面悬挂一个小球，第一次，保持结点O位置不变如图甲所示，某同学拉着轻绳OC从水平位置缓慢转动到竖直位置，第二次，保持轻绳OC垂直于OA，缓慢移动轻绳，使轻绳OA从竖直位置缓慢转动到如图乙所示位置，则下列说法正确的是(
)
A.
第一次轻绳OA的拉力先减小后增大，第二次轻绳OA的拉力逐渐减小
B.
第一次轻绳OA的拉力逐渐减小，第二次轻绳OA的拉力先增大后减小
C.
第一次轻绳OC的拉力先减小后增大，第二次轻绳OC的拉力逐渐减小
D.
第一次轻绳OC的拉力先减小后增大，第二次轻绳OC的拉力逐渐增大
10.
如图，半圆形金属框竖直放在粗糙的水平地面上，套在其上的光滑小球P在水平外力F的作用下处于静止状态，P与圆心O的连线与水平面的夹角为θ，现用力F拉动小球，使其缓慢上移到框架的最高点，在此过程中金属框架始终保持静止，下列说法中正确的是(?
?
?)
A.
框架对小球的支持力先减小后增大
B.
水平拉力F先增大后减小
C.
地面对框架的支持力先减小后增大
D.
地面对框架的摩擦力一直减小
11.
如图所示，一个小球放在固定斜面体的光滑斜面上，用平行于斜面向上的拉力拉着，小球保持静止,现将拉力在竖直面内沿顺时针方向缓慢转动到竖直方向,小球始终保持静止，则在转动的过程中，关于拉力及斜面体对小球的弹力，下列判断正确的是（?
?）
A.
拉力一直变小
B.
拉力先变小后变大
C.
弹力一直变小
D.
弹力一直变大
12.
光滑斜面上固定着一根刚性圆弧形细杆,小球通过轻绳与细杆相连,此时轻绳处于水平方向,球心恰位于圆弧形细杆的圆心处,如图所示。将悬点A缓慢沿杆向上移动,直到轻绳处于竖直方向,在这个过程中,轻绳的拉力
A.
逐渐增大
B.
先减小后增大
C.
先增大后减小
D.
大小不变
13.
如图所示，用一根长为l的细绳一端固定在O点，另一端悬挂质量为m的小球A，为使细绳与竖直方向成30°角且绷紧，小球A处于静止状态，对小球A施加的最小的力是(
)
A.
mg
B.
mg
C.
mg
D.
mg
14.
如图所示，粗糙斜劈C放在粗糙水平面上，物体A放在斜面上，轻质细线一端固定在物体A上，另一端绕过光滑的滑轮悬挂小球B.现在水平外力F作用下使小球B缓慢升高，整个系统始终处于静止状态，则在小球B缓慢升高的过程中(
)
A.
细线对A的拉力增大
B.
物体A与C之间的摩擦力增大
C.
地面对C的摩擦力先增大后减小
D.
连接滑轮的轻杆对滑轮的作用力方向始终竖直向上
15.
如图所示，分别将两根轻绳的一端系于竖直圆环上的A,B两点，另一端系于结点O，O为圆心，并在O点悬挂一个物体M．绳OA水平，拉力大小为F1，绳OB与绳OA间夹角为120°，拉力大小为F2．开始圆环静止不动，然后将圆环绕O点顺时针缓慢旋转90°，则下列说法正确的是
A.
圆环静止不动时，两绳拉力之比F1:F2＝2:1
B.
圆环旋转90°时，两绳拉力之比F1:F2＝1:2
C.
圆环旋转过程中，F1先增大后减小，F2逐渐减小
D.
圆环旋转过程中，F1逐渐减小，F2逐渐增大
【答案】
1.
A
2.
D
3.
A
4.
D
5.
A
6.
C
7.
A
8.
A
9.
D
10.
D
11.
C
12.
B
13.
C
14.
A
15.
C
