(共23张PPT)
选择性必修1第四章
第二节
全反射

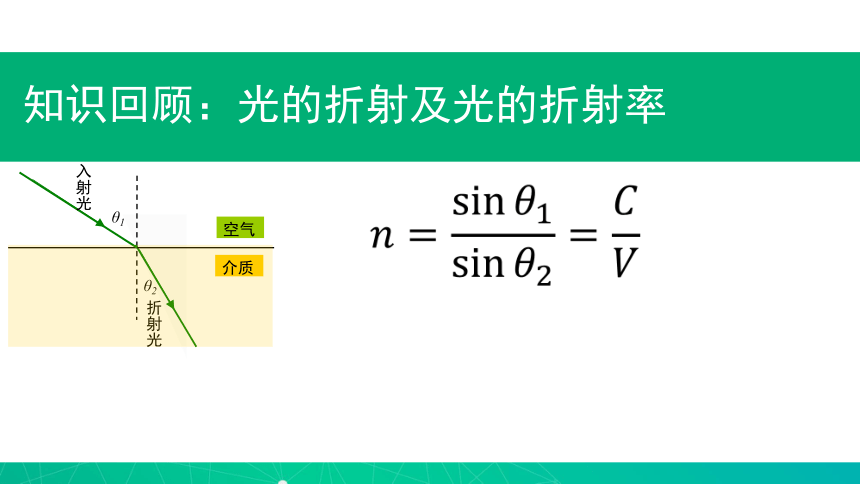

知识回顾：光的折射及光的折射率
折射光
θ2
入射光
θ1
空气
介质
?
?

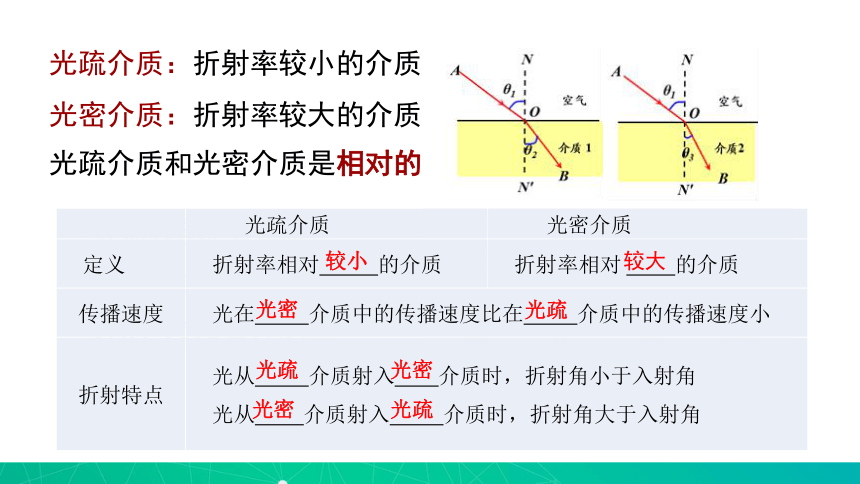

光疏介质：折射率较小的介质
光密介质：折射率较大的介质
光疏介质和光密介质是相对的
介质1相对于介质2
介质1为光疏介质
介质2为光密介质
?
光疏介质
光密介质
定义
折射率相对
的介质
折射率相对
的介质
传播速度
光在
介质中的传播速度比在
介质中的传播速度小
折射特点
光从
介质射入
介质时，折射角小于入射角
光从
介质射入
介质时，折射角大于入射角
较小
较大
光密
光密
光密
光疏
光疏
光疏

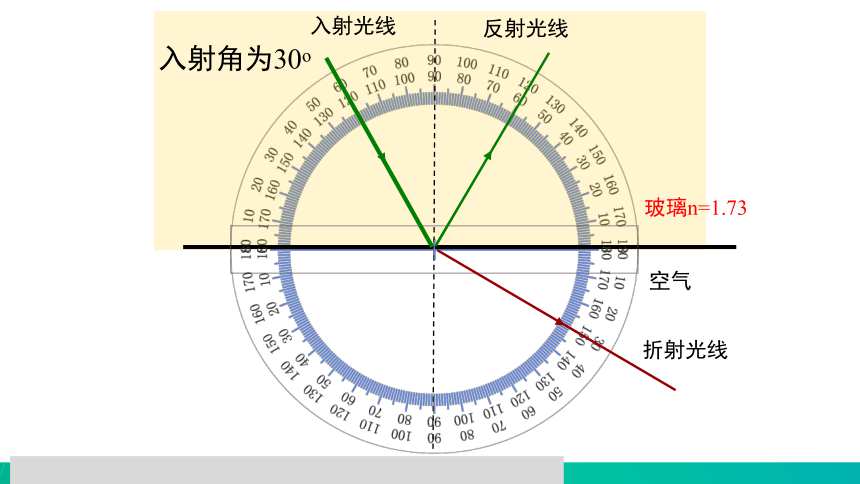

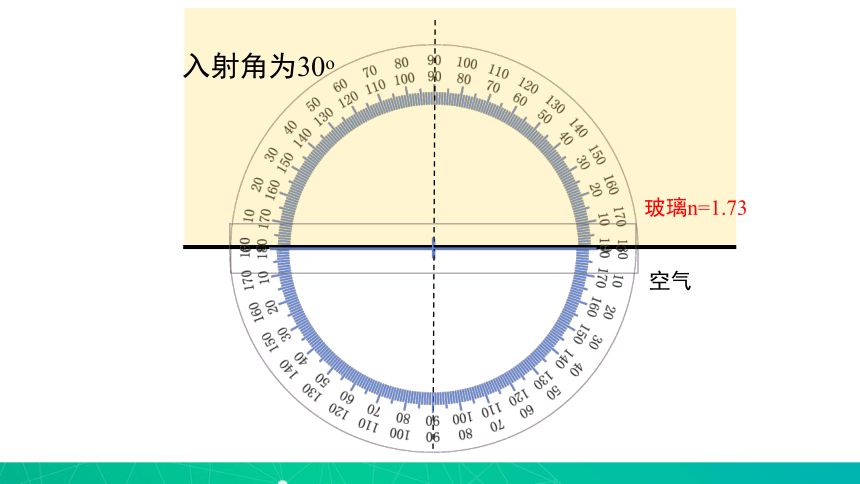

玻璃n=1.73
入射角为30o
空气
入射角为30o
入射光线
反射光线
折射光线
空气
玻璃n=1.73

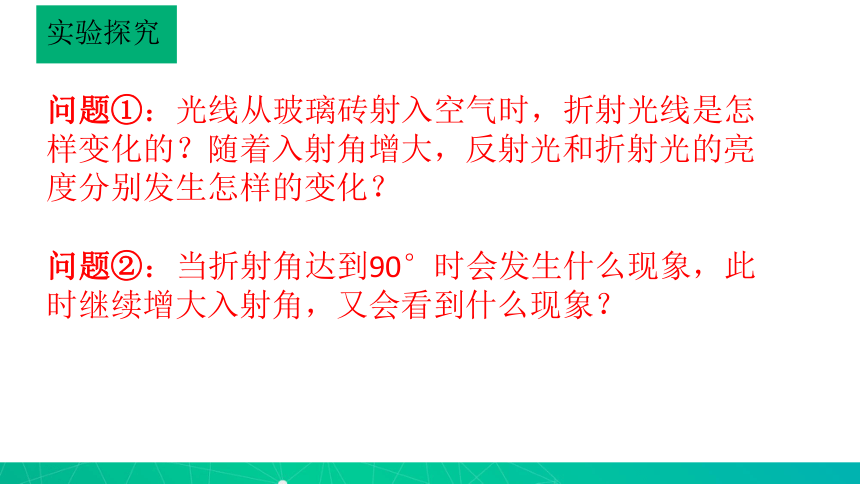

问题①：光线从玻璃砖射入空气时，折射光线是怎样变化的？随着入射角增大，反射光和折射光的亮度分别发生怎样的变化？
问题②：当折射角达到90°时会发生什么现象，此时继续增大入射角，又会看到什么现象？
实验探究

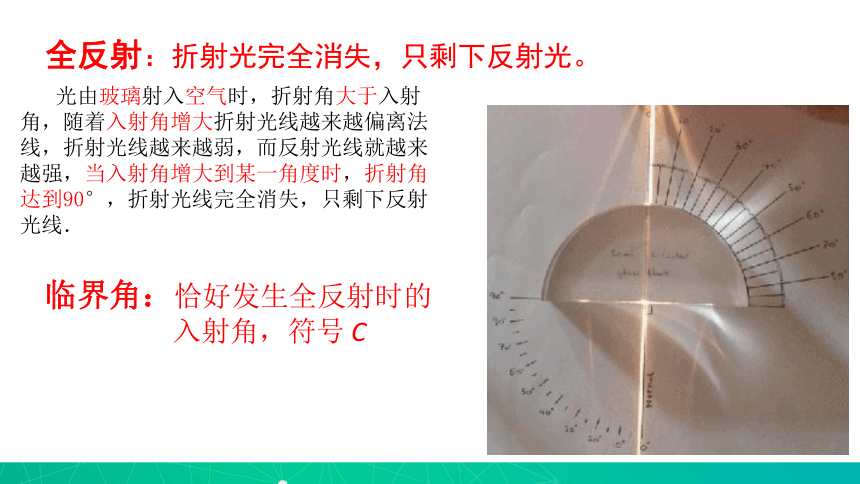

全反射：折射光完全消失，只剩下反射光。。
光由玻璃射入空气时，折射角大于入射角，随着入射角增大折射光线越来越偏离法线，折射光线越来越弱，而反射光线就越来越强，当入射角增大到某一角度时，折射角达到90°，折射光线完全消失，只剩下反射光线．
临界角：恰好发生全反射时的
入射角，符号
C
全反射
N
空气
玻璃
N
C
N
空气
玻璃
临界角C
大于C

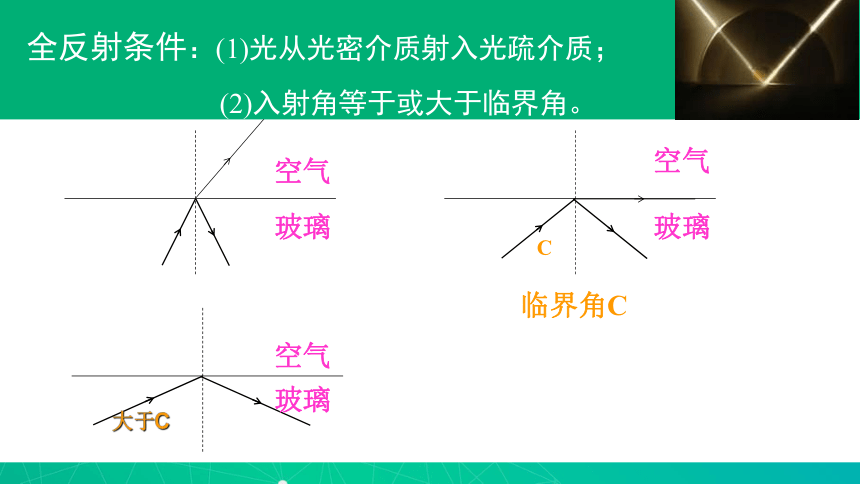

全反射条件：(1)光从光密介质射入光疏介质；
(2)入射角等于或大于临界角。
空气
玻璃
释疑：课本P85页，为什么水中的气泡看起来特别明亮？
光从水射向气泡时，一部分光在分界面上发生了全反射
临界角
临界角的大小可能与什么因素有关呢？
临界角的正弦值与介质的折射率成
，即介质的折射率越大，临界角
。
反比
越小
水的折射率是1.33，（1）水的临界角是多少？
例题
?
?
?
空气
水
S
（2）在潜水员看来，岸上的所有景物，都出现在一个倒立的圆锥里这个圆锥的顶角是多大？
45?
全反射棱镜：（截面为等腰直角三角形的棱镜）
45?
45?
45?
45?
45?
（一）全反射棱镜
全反射棱镜应用
全反射棱镜作用：
改变光的方向
潜望镜
全反射棱镜应用
光的强度不变，反射率高,接近达到100%，成像失真小.
（二）光导纤维
光导纤维
光导纤维
应用1--光导纤维—光纤通讯
一种利用光的全反射原理制成的能传导光的玻璃丝，由内芯和外套组成，直径只有几微米到100微米左右，内芯的折射率大于外套的折射率。
当光线射到光导纤维的端面上时，光线就折射进入光导纤维内，经内芯与外套的界面发生多次全反射后，从光导纤维的另一端面射出，而不从外套散逸,故光能损耗极小。
科学应用——光导纤维
应用2--光导纤维—内窥镜
作用：传输光、图象或者其他信息
优越性：光纤通信的主要优点是容量大、衰减小、抗干扰性强．
当堂检测
1.(多选)已知水、水晶、玻璃和二硫化碳的折射率分别为1.33、1.55、1.60和1.63，如果光按以下几种方式传播，可能发生全反射的是( )
A．从玻璃射入水晶
B．从水射入二硫化碳
C．从玻璃射入水中
D．从水晶射入水
E．从玻璃射入二硫化碳
ACD
2.如图是一个用折射率
n
=
2
的透明介质做成的四棱柱的横截面图，其中∠A
=∠C=90°，∠B=60°，现有一束光从图示的位置垂直入射到棱镜的AB面上，画出光路图，确定射出光线。注意:每个面的反射光线和折射光线都不能忽略。
当堂检测
?
课堂小结
一、全反射
（二）全反射
1、全反射：入射角增大到某一角度，使折射角达到90°时折射光完全消失，只剩反射光，这种现象叫做全反射
（一）光密介质和光疏介质
两种介质中折射率较小的介质叫做光疏介质；折射率较大的介质叫光密介质
?
二、全反射应用
（一）全反射棱镜
（二）光导纤维
THANK
YOU
