13.3电磁感应现象及应用—【新教材】人教版（2019）高中物理必修第三册课件(共18张PPT)

(共18张PPT)

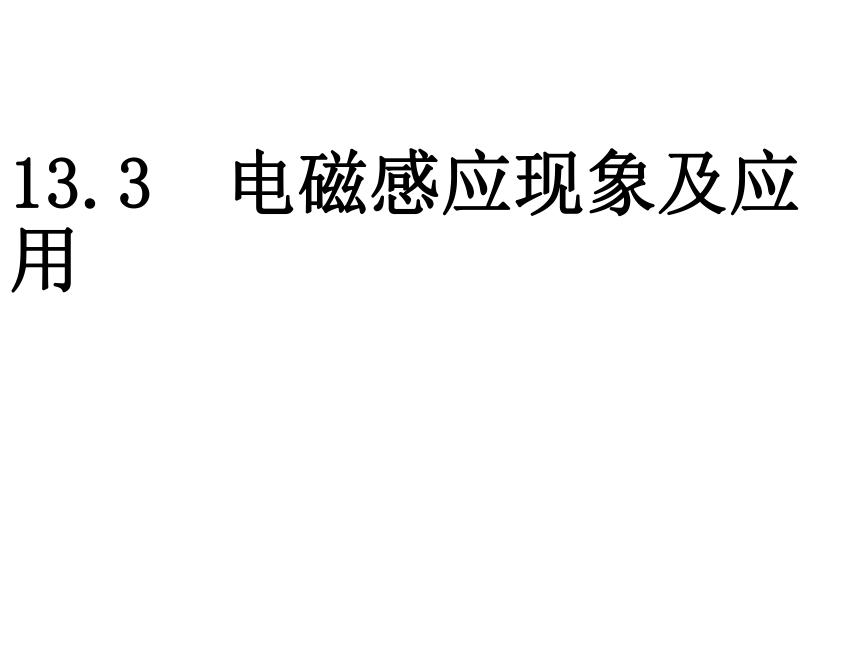

13.3
电磁感应现象及应用

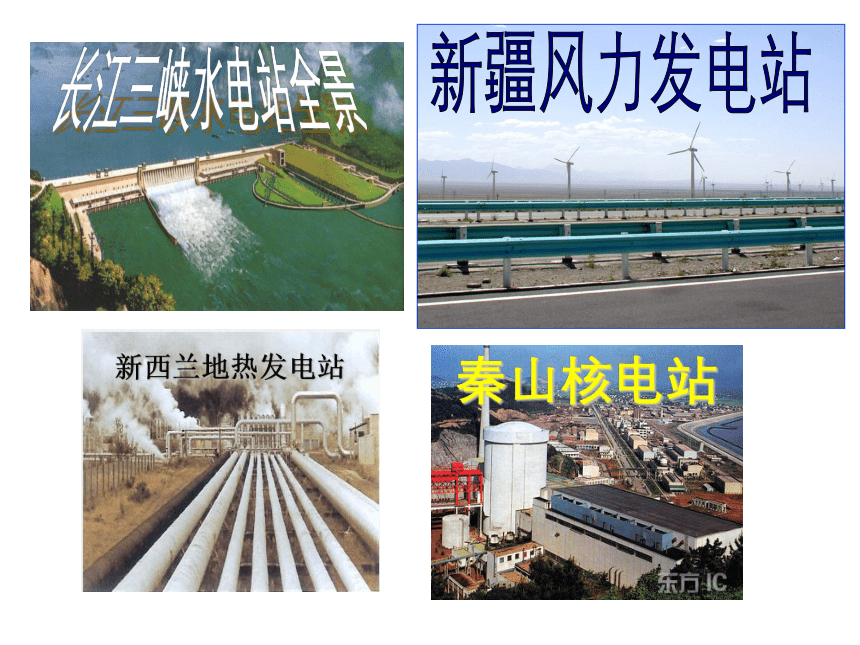

长江三峡水电站全景
新疆风力发电站
新西兰地热发电站
秦山核电站

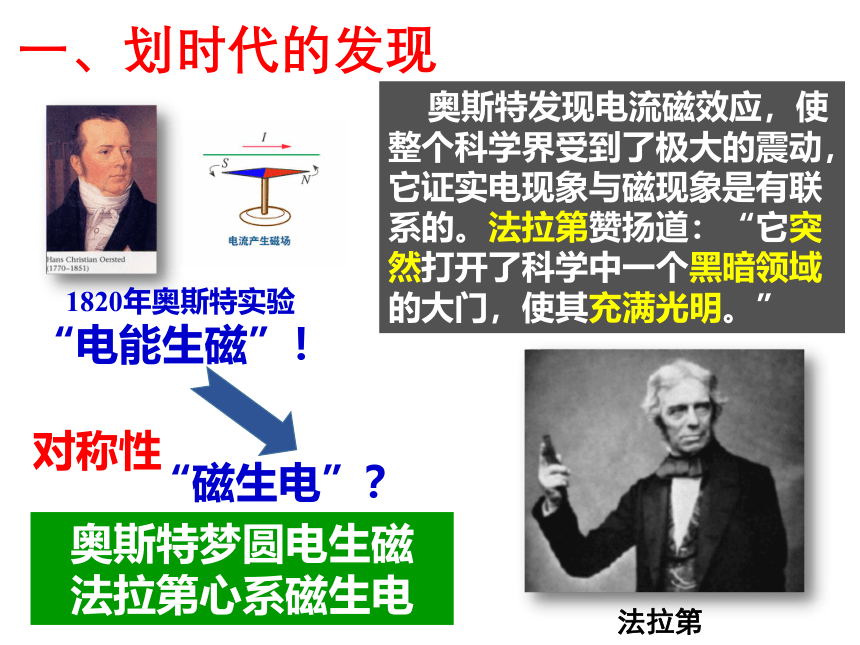

奥斯特发现电流磁效应，使整个科学界受到了极大的震动，它证实电现象与磁现象是有联系的。法拉第赞扬道：“它突然打开了科学中一个黑暗领域的大门，使其充满光明。”
“磁生电”？
“电能生磁”！
奥斯特梦圆电生磁
法拉第心系磁生电
1820年奥斯特实验
法拉第
对称性
一、划时代的发现

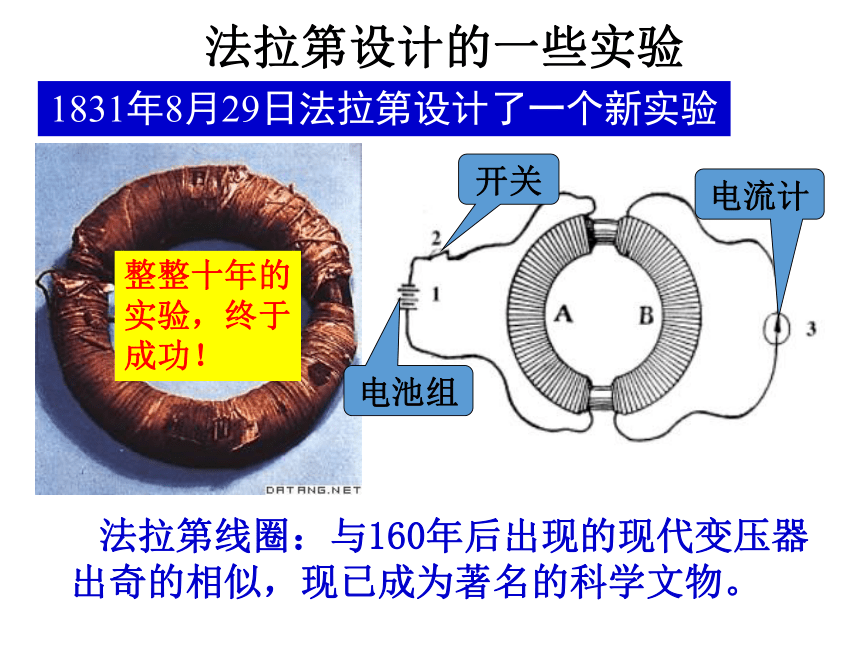

1831年8月29日法拉第设计了一个新实验
法拉第线圈：与160年后出现的现代变压器出奇的相似，现已成为著名的科学文物。
开关
电池组
电流计
法拉第设计的一些实验
整整十年的实验，终于成功！

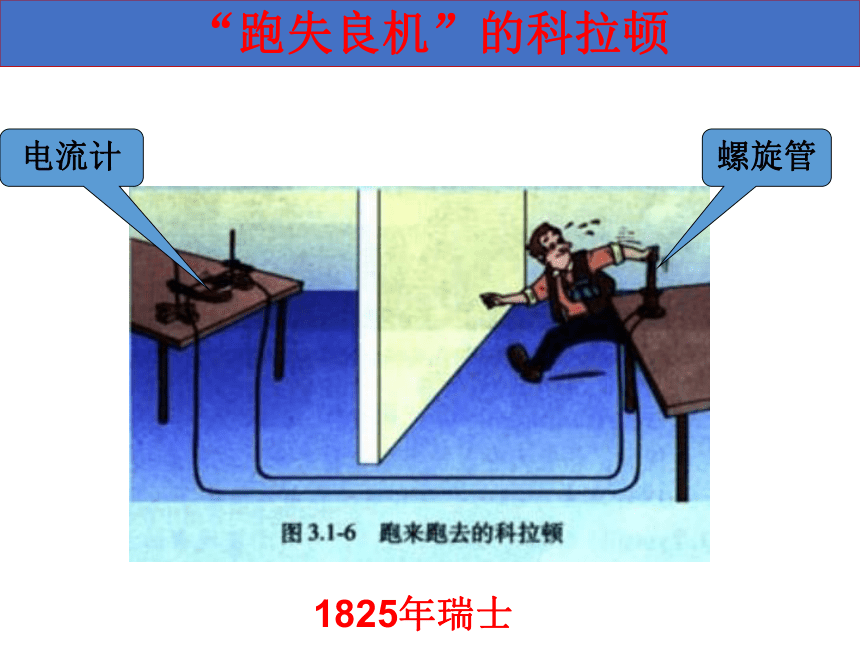

“跑失良机”的科拉顿
螺旋管
电流计
1825年瑞士

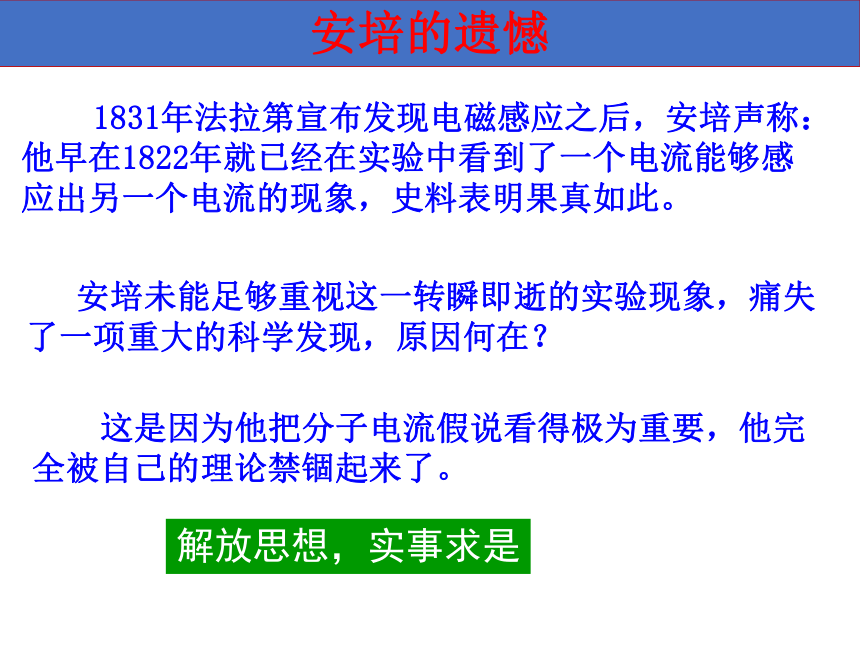

安培的遗憾
1831年法拉第宣布发现电磁感应之后，安培声称：他早在1822年就已经在实验中看到了一个电流能够感应出另一个电流的现象，史料表明果真如此。
安培未能足够重视这一转瞬即逝的实验现象，痛失了一项重大的科学发现，原因何在？
这是因为他把分子电流假说看得极为重要，他完全被自己的理论禁锢起来了。
解放思想，实事求是

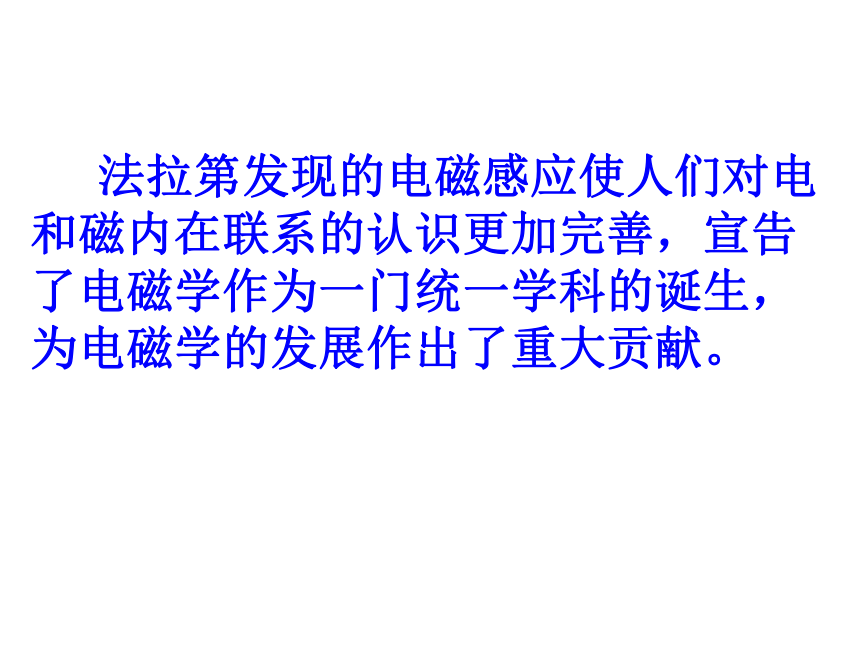

法拉第发现的电磁感应使人们对电和磁内在联系的认识更加完善，宣告了电磁学作为一门统一学科的诞生，为电磁学的发展作出了重大贡献。
1.利用磁场产生电流的现象叫电磁感应现象
2.电磁感应现象产生的电流叫做感应电流
复习磁通量
1、定义：
面积为S，垂直匀强磁场B放置，则B与S
乘积，叫做穿过这个面的磁通量，用Φ表示。
2、公式：
Φ=B·S
注：要求B与面积要垂直。
3、单位：
韦伯（Wb）
1Wb=1T·m2
4、说明：
(1)磁通量就是表示穿过这个面的磁感线条数。
(2)磁通量与线圈的匝数无关。
Φ=B·S
·sinθ
不垂直时：
5.引起磁通量变化的因素：
由Φ=B·S
·sinθ可知
(1）B发生变化；
（2）S发生变化；
（3）B与S的夹角发生变化。
一个面积是S的面，垂直匀强磁场B放置，
则穿过该面的磁通量Φ=
。如果该面转动过
60°则穿过该面的磁通量为
.如果该面转
动过180°则穿过该面的磁通量改变了
。
BS
0.5BS
2BS
课堂练习
二、电磁感应的产生条件
1、利用磁场产生电流的现象叫电磁感应，
产生的电流叫感应电流。
2、实验观察
3、结论：无论用什么方法，只要使闭合电路的磁通量发生变化，闭合电路中就会有感应电流产生
4、产生感应电流的条件：
（1）电路闭合
（2）磁通量发生变化
5.引起磁通量变化的因素：
由Φ=B·S
·sinθ
(1）B发生变化；
（2）S发生变化；
（3）B与S的夹角发生变化。
1.判断以下各图中磁通量如何变化，并得出共同的结论
结论:红色线圈内有感应电流产生
2.判断以下各图中磁通量如何变化，并得出共同的结论
结论:红色线圈内没有感应电流产生
3．下列说法正确的是(
)
A.只要穿过线圈的磁通量发生变化，线圈中就一定有感应电流产生；
B.只要闭合导线框做切割磁感线运动，导线中就一定有感应电流产生；
C.闭合电路的一部分导体，若不做切割磁感线的运动，则闭合电路中就一定没有感应电流产生；
D.当穿过闭合电路
的磁通量发生变化时，闭合电路中就一定有感受应电流产生。
D
4．关于感应电流产生的条件，下列说法正确的是
(
)
A．导体相对磁场运动，导体内一定有感应电流
B．导体作切割磁感线运动，导体内一定有感应电流
C．闭合电路在磁场中作切割磁感线运动，电路中一定有感应电流
D．只要闭合电路的一部分作切割磁感线的运动，电路中就一定有感应电流
D
5．关于感应电流产生的条件，下列说法中正确的是
(
)
A．只要闭合电路内有磁通量，闭合电路中就有感应电流产生
B．穿过螺线管的磁通量发生变化时，螺线管内部就一定有感应电流产生
C．线圈不闭合时，即使穿过线圈的磁通量发生变化，线圈中也没有感应电流
D．只要穿过闭合电路的磁感线条数发生变化，闭合电路中就有感应电流
CD
