人教版高中物理选修3—1第3章第2节磁感应强度课件

(共17张PPT)
高二物理
选修3－1《磁场》
§3.2
磁感应强度

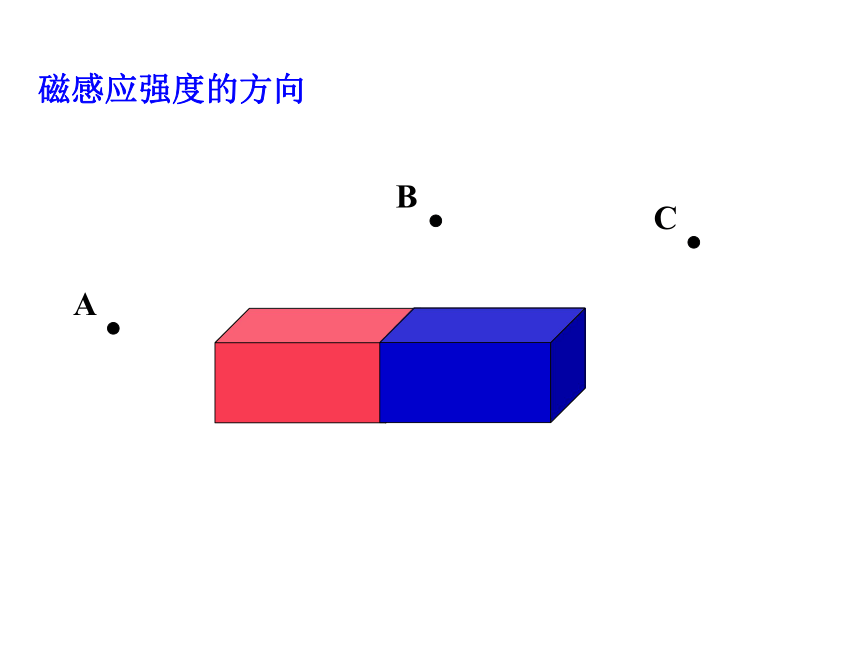

磁感应强度的方向
A
B
C

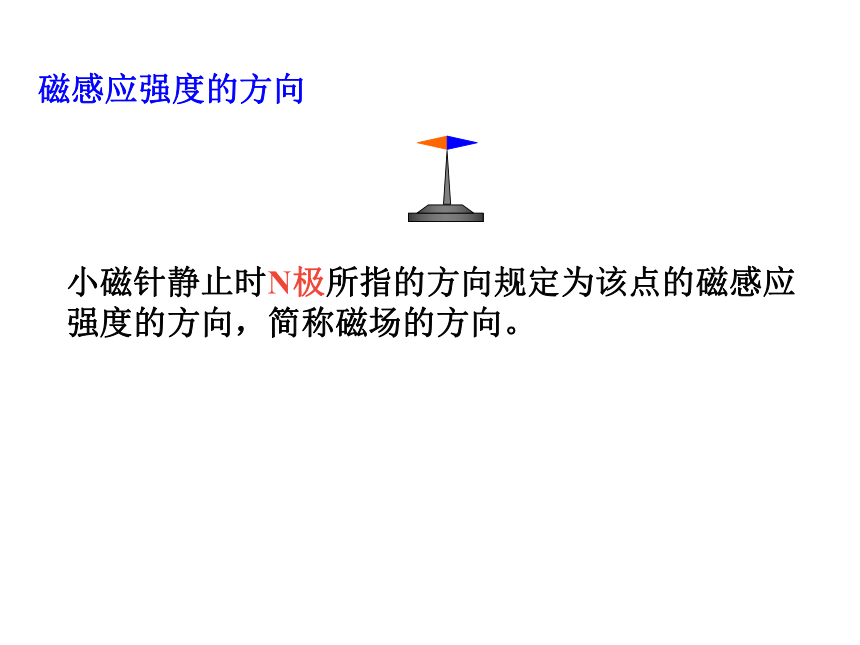

磁感应强度的方向
小磁针静止时N极所指的方向规定为该点的磁感应强度的方向，简称磁场的方向。

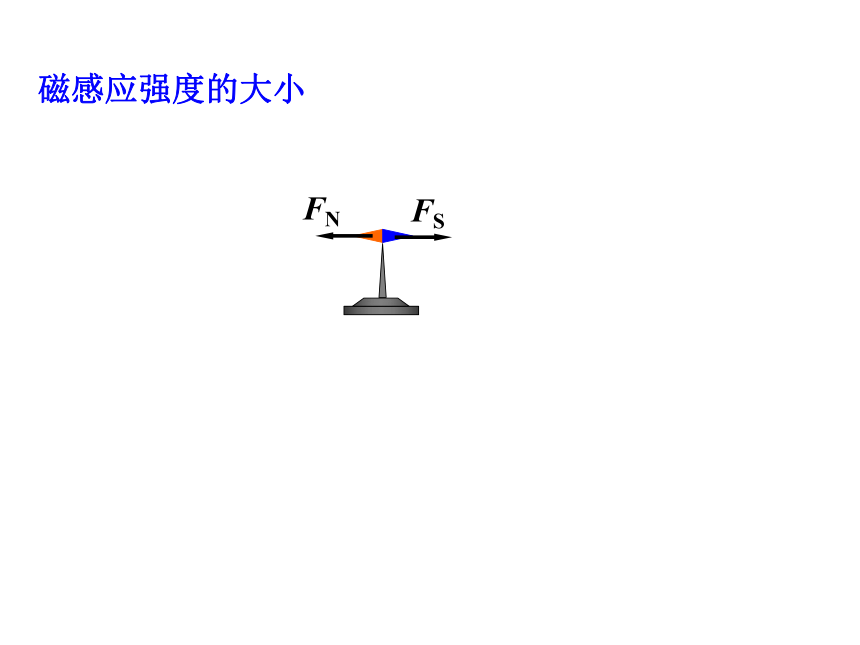

磁感应强度的大小
FN
FS

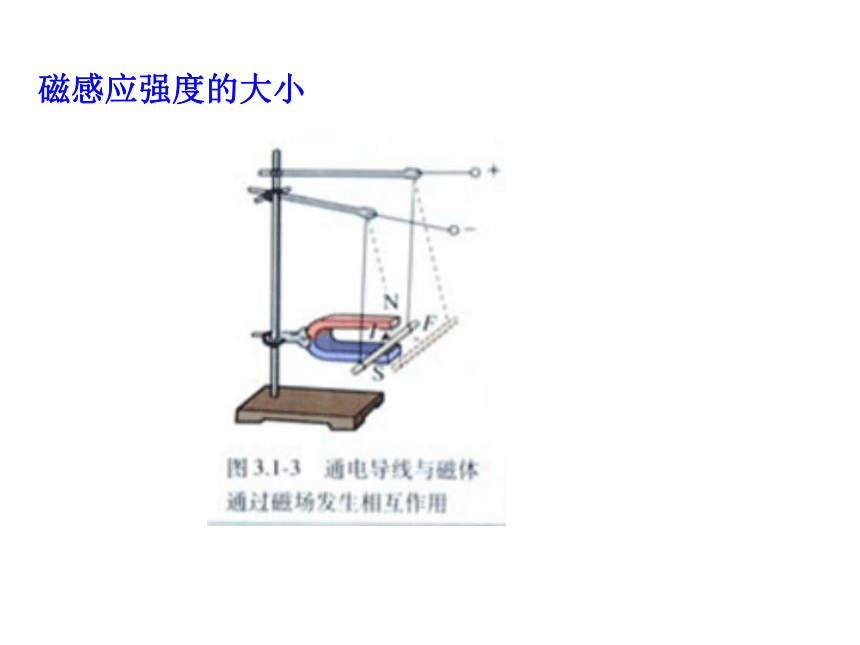

磁感应强度的大小
可能与电流的大小有关

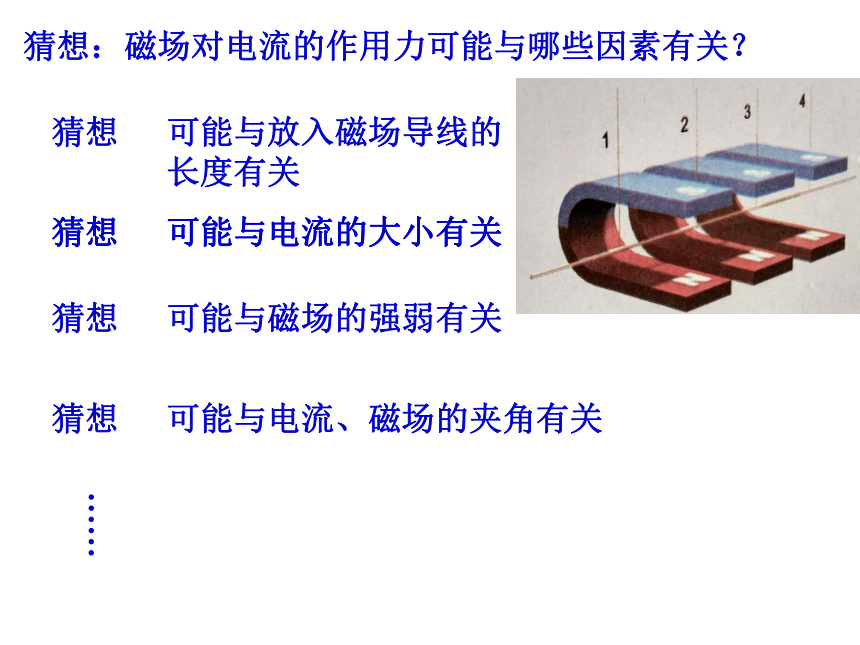

猜想：磁场对电流的作用力可能与哪些因素有关？
猜想

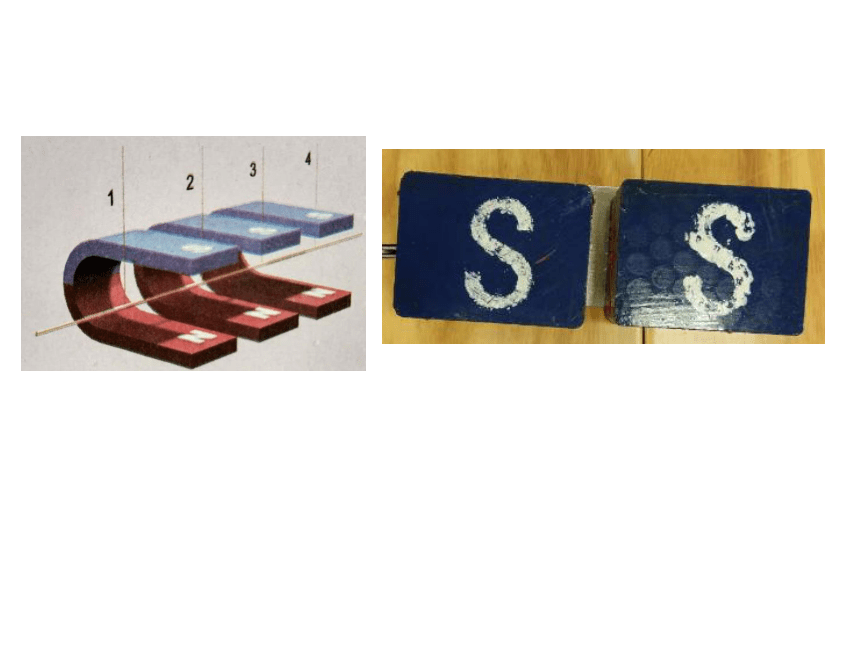

可能与放入磁场导线的长度有关
猜想
可能与磁场的强弱有关
猜想
可能与电流、磁场的夹角有关
猜想
……
可能与电流的大小有关
猜想
可能与电流的大小有关
猜想：磁场对电流的作用力可能与哪些因素有关？
猜想
猜想
可能与磁场的强弱有关
猜想
可能与电流、磁场的夹角有关
猜想
……
可能与电流的大小有关
猜想
解决方案
解决方案
解决方案
解决方案
可能与放入磁场导线的长度有关
x0
x1
x2
m1
k（
x1﹣x0）＝m1g
在小范围形变内，认为橡皮筋满足：
F＝kx
可见：这里的△
x即（xi﹣x0）就反映了外加力
k（
x2﹣x0）＝m2g
m2
类似这种用“形变量的变化量表示力的增量”
的物理思想会经常遇到！
①
②
③
④
⑤
k（
xi﹣x0）＝F磁
其它条件相同时，在误差允许范围内，磁场对电流的作用力与放入磁场的长度成正比
可能与电流的大小有关
猜想：磁场对电流的作用力可能与哪些因素有关？
猜想
猜想
可能与磁场的强弱有关
猜想
可能与电流、磁场的夹角有关
猜想
……
可能与电流的大小有关
猜想
解决方案
解决方案
解决方案
解决方案
可能与放入磁场导线的长度有关
探究结论1：在误差允许范围内，同一磁场，磁场对电流的作用力与电流强度成正比
探究结论2：不同磁场，磁场对电流的作用力与电流强度的比值不同
S
N
I
S
N
S
N
I
F
I不变
L加倍
……
F∝L
S
N
I
F
L不变
I加倍
S
N
2I
F
S
N
I
F
I
F
……
F∝I
理论探究
F
F
磁感应强度的大小
1、定义式：
注意：
①成立条件：
磁场与导线垂直
②适用范围：
适用于任意磁场
③B的大小由磁场本身决定，与F、IL无关
2、单位：特斯拉，简称特，符号是T
电流元：物理学中，把很短一段通电导线中的电流I与导线长度L
的乘积IL叫做电流元
课堂巩固
例：在匀强磁场中，有一根长0.4m的通电导线，导线中的电流为20A，这条导线与磁场方向垂直时，所受的磁场力为0.016N，则磁感应强度的大小为_________T；若将电流减半，则磁感应强度的大小为_________T；若撤去通电导线，则磁感应强度的大小为_________T。
0.002
0.002
0.002
