15.5串、并连电路中的电流规律 同步练习（含答案及解析）

中小学教育资源及组卷应用平台

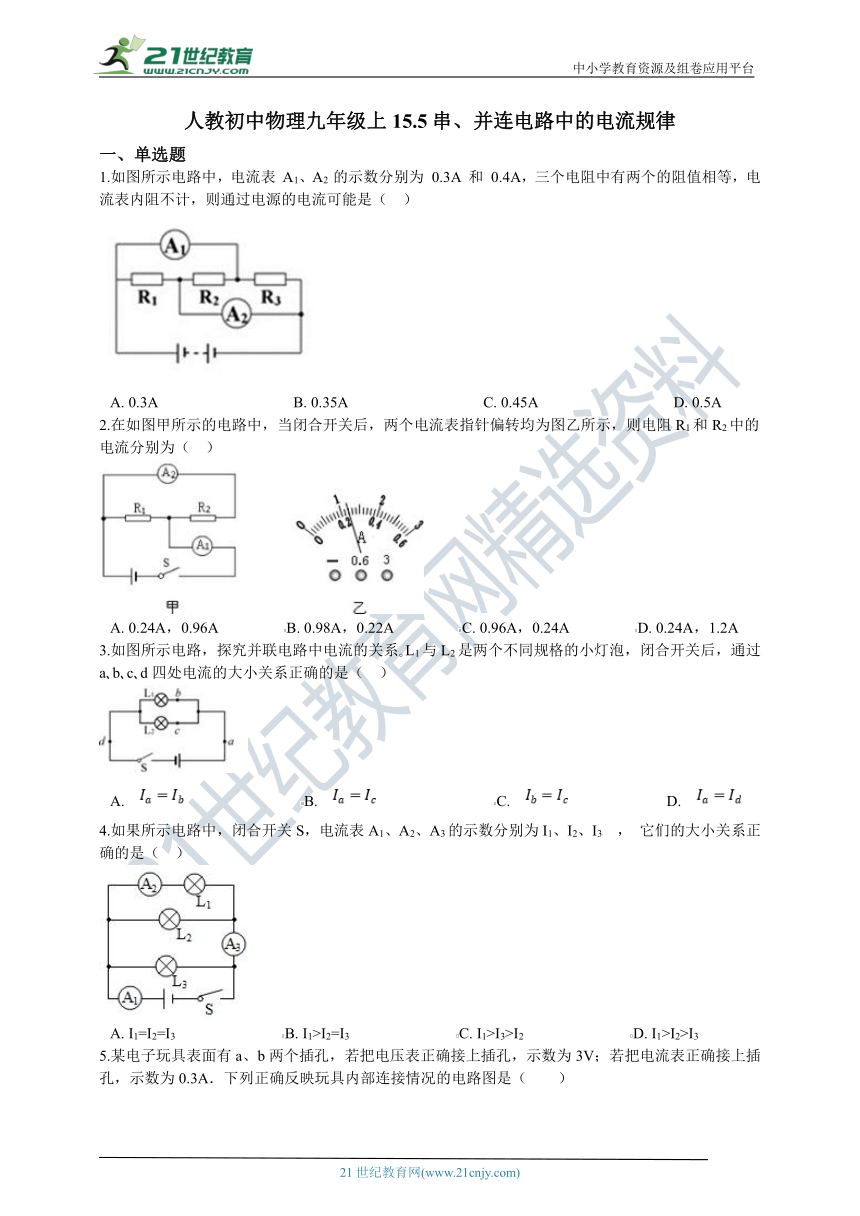

人教初中物理九年级上15.5串、并连电路中的电流规律
一、单选题
1.如图所示电路中，电流表
A1、A2
的示数分别为
0.3A
和
0.4A，三个电阻中有两个的阻值相等，电流表内阻不计，则通过电源的电流可能是（??
）
A.?0.3A???????????????????????????????????B.?0.35A???????????????????????????????????C.?0.45A???????????????????????????????????D.?0.5A
2.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电阻R1和R2中的电流分别为（??
）
A.?0.24A，0.96A?????????????????B.?0.98A，0.22A?????????????????C.?0.96A，0.24A?????????????????D.?0.24A，1.2A
3.如图所示电路，探究并联电路中电流的关系?L1与L2是两个不同规格的小灯泡，闭合开关后，通过a?b?c?d四处电流的大小关系正确的是（??
）
A.????????????????????????????????B.????????????????????????????????C.????????????????????????????????D.?
4.如果所示电路中，闭合开关S，电流表A1、A2、A3的示数分别为I1、I2、I3
，
它们的大小关系正确的是（??
）
A.?I1=I2=I3????????????????????????????B.?I1>I2=I3????????????????????????????C.?I1>I3>I2????????????????????????????D.?I1>I2>I3

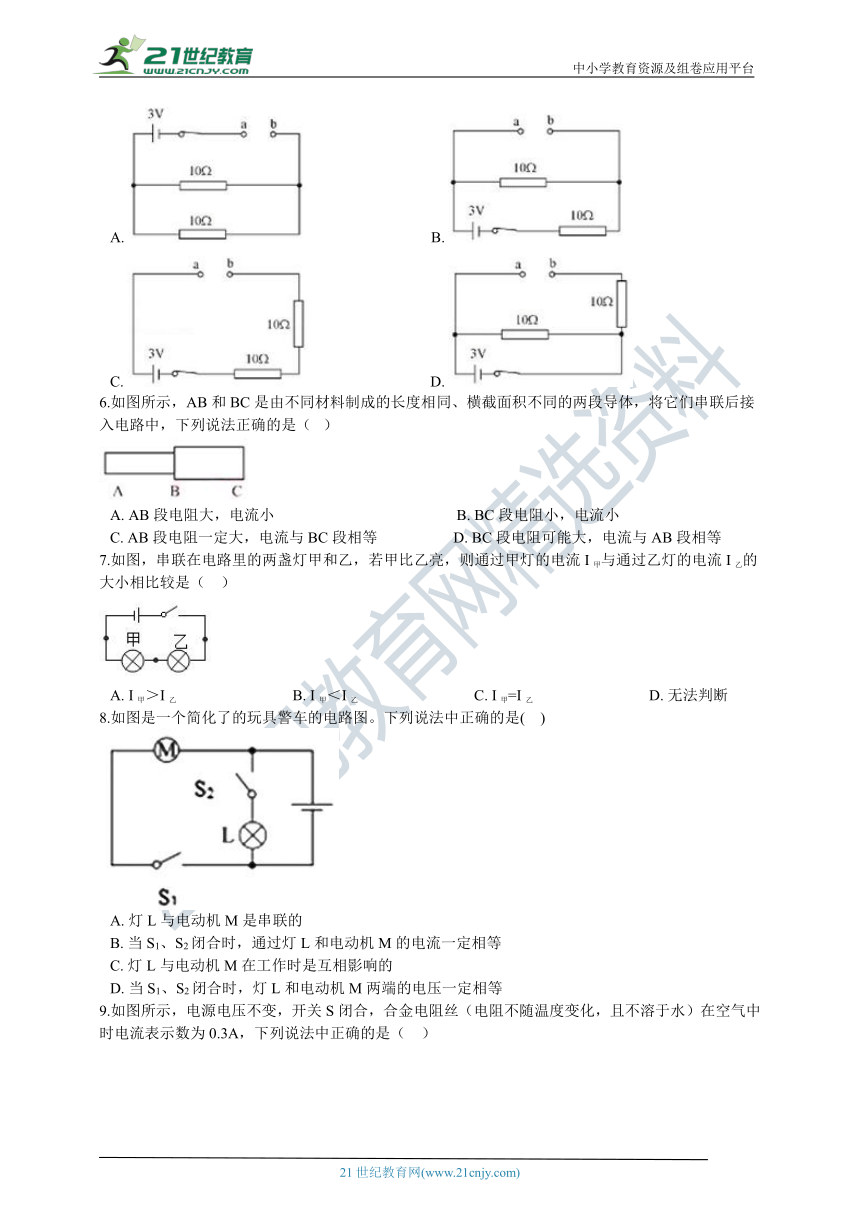

5.某电子玩具表面有a、b两个插孔，若把电压表正确接上插孔，示数为3V；若把电流表正确接上插孔，示数为0.3A．下列正确反映玩具内部连接情况的电路图是（　　）
A.?????????????????????????????????B.???
C.?????????????????????????????????D.?
6.如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（?
）
A.?AB段电阻大，电流小??????????????????????????????????????????B.?BC段电阻小，电流小
C.?AB段电阻一定大，电流与BC段相等????????????????????D.?BC段电阻可能大，电流与AB段相等
7.如图，串联在电路里的两盏灯甲和乙，若甲比乙亮，则通过甲灯的电流I甲与通过乙灯的电流I乙的大小相比较是（??
）
A.?I甲＞I乙??????????????????????????????B.?I甲＜I乙??????????????????????????????C.?I甲=I乙??????????????????????????????D.?无法判断
8.如图是一个简化了的玩具警车的电路图。下列说法中正确的是(??
)
A.?灯L与电动机M是串联的????????????????????????????B.?当S1、S2闭合时，通过灯L和电动机M的电流一定相等
C.?灯L与电动机M在工作时是互相影响的???????D.?当S1、S2闭合时，灯L和电动机M两端的电压一定相等

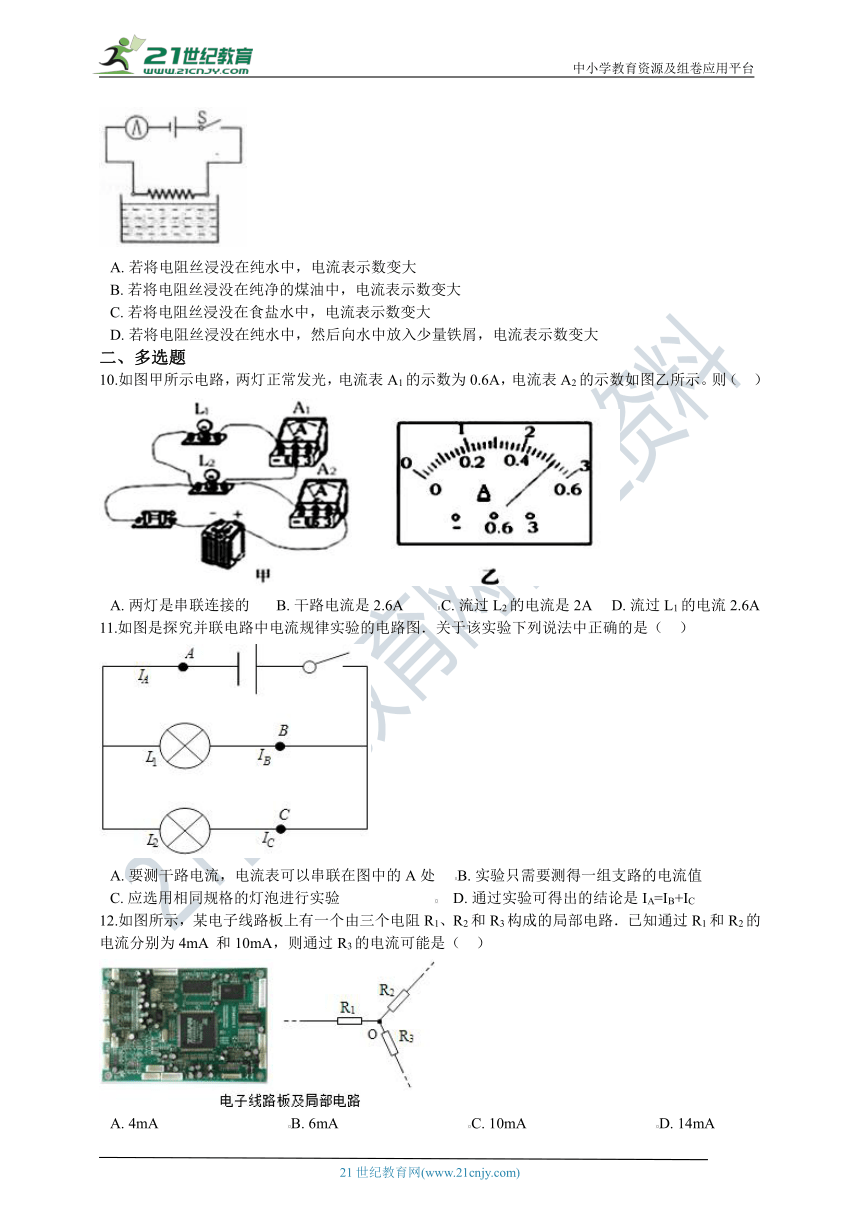

9.如图所示，电源电压不变，开关S闭合，合金电阻丝（电阻不随温度变化，且不溶于水）在空气中时电流表示数为0.3A，下列说法中正确的是（??
）
A.?若将电阻丝浸没在纯水中，电流表示数变大??
B.?若将电阻丝浸没在纯净的煤油中，电流表示数变大??
C.?若将电阻丝浸没在食盐水中，电流表示数变大??
D.?若将电阻丝浸没在纯水中，然后向水中放入少量铁屑，电流表示数变大
二、多选题
10.如图甲所示电路，两灯正常发光，电流表A1的示数为0.6A，电流表A2的示数如图乙所示。则（
??）
A.?两灯是串联连接的?????????B.?干路电流是2.6A?????????C.?流过L2的电流是2A?????????D.?流过L1的电流2.6A
11.如图是探究并联电路中电流规律实验的电路图．关于该实验下列说法中正确的是（??
）
A.?要测干路电流，电流表可以串联在图中的A处?????B.?实验只需要测得一组支路的电流值
C.?应选用相同规格的灯泡进行实验?????????????????????????D.?通过实验可得出的结论是IA=IB+IC
12.如图所示，某电子线路板上有一个由三个电阻R1、R2和R3构成的局部电路．已知通过R1和R2的电流分别为4mA
和10mA，则通过R3的电流可能是（??
）
A.?4mA??????????????????????????????????B.?6mA??????????????????????????????????C.?10mA??????????????????????????????????D.?14mA

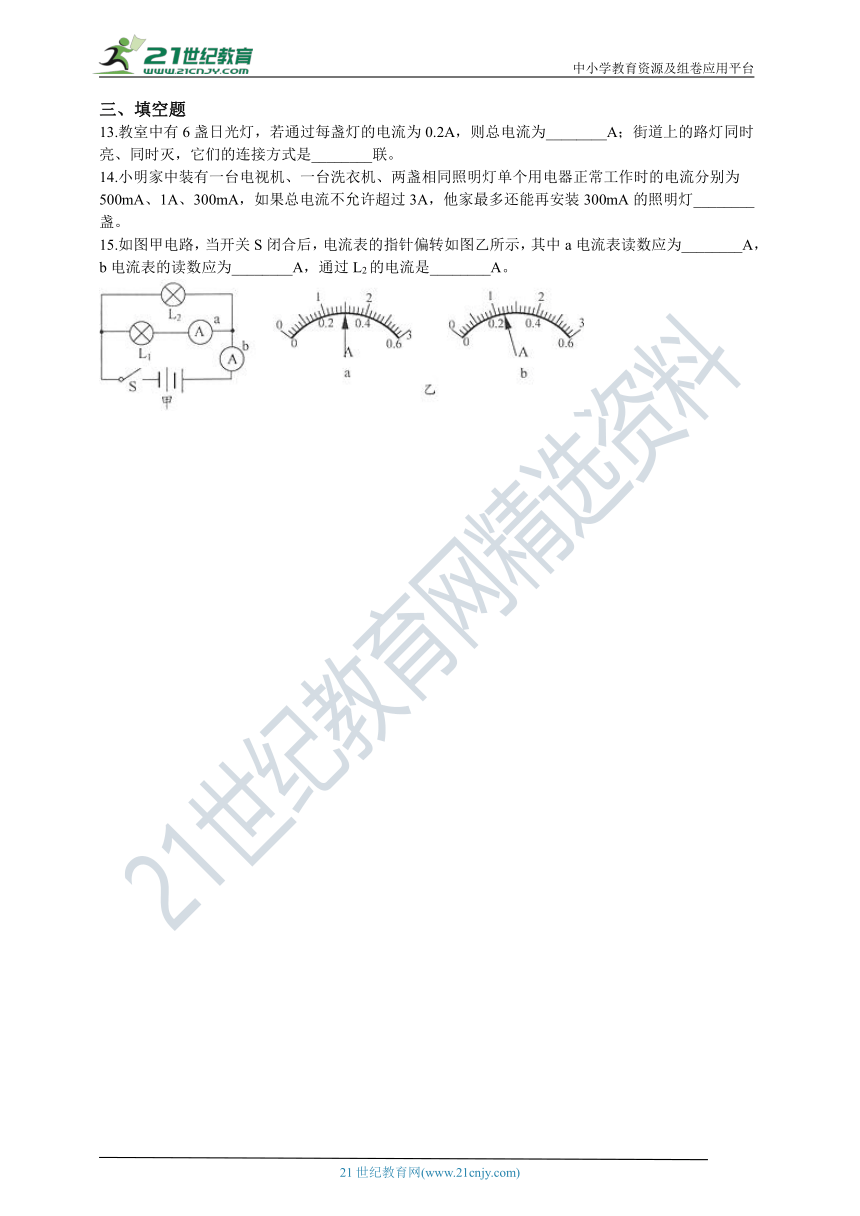

三、填空题
13.教室中有6盏日光灯，若通过每盏灯的电流为0.2A，则总电流为________A；街道上的路灯同时亮、同时灭，它们的连接方式是________联。
14.小明家中装有一台电视机、一台洗衣机、两盏相同照明灯单个用电器正常工作时的电流分别为500mA、1A、300mA，如果总电流不允许超过3A，他家最多还能再安装300mA的照明灯________盏。
15.如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，其中a电流表读数应为________A，b电流表的读数应为________A，通过L2的电流是________A。
答案解析部分
一、单选题
1.
D
解：由图知三电阻并联，三电阻两端电压相等，A1测R2与R3的总电流，A2测R2与R1的总电流。则有A1的电流
A2的电流
已知三电阻中有两个相等。若R1与R2相等，则有
此时R3中电流
电源电流为
若R2与R3的阻值相等，则有
电源中电流
若R1与R3相等，则两表示数应该相等，不可能。D符合题意。
故答案为：D。
【分析】三个电阻为并联关系，明确电流表的测量对象，并联电路中，干路电流应该等于支路电流之和，列方程求解即可。
2.
C
解：由电路图可知，两灯并联，电流表A1测的是干路电流，电流表A2测的是R2所在支路的电流，并联电路中干路电流等于各支路电流之和，则A1的示数应大于A2的示数，而两个电流表指针偏转角度相同，所以电流表A1选择的量程是0~3A，分度值为0.1A，则电流表A1的示数为1.2A，即干路电流
电流表A2选择的量程是0~0.6A，分度值是0.02A，则电流表A2的示数为0.24A，即通过电阻R2的电流为0.24A。则根据并联电路电流规律可得，通过电阻R1电流为
故答案为：C。
【分析】并联电路中干路电流等于各支路电流之和；根据电流表位置选择电流表量程，结合指针位置测量电流大小。
3.
D
解：由电路图知道，两灯并联，Ia
为干路电流，Ib
、Ic
是两条支路的电流；
AB、根据干路电流等于各支路电流之和知道Ia
=Ib
+Ic
AB不符合题意；
C、由于两个小灯泡是不同的规格，由并联电路各支路两端的电压相等和欧姆定律知道Ib
≠Ic
C不符合题意；
D、由于a、d点都在干路上，所以Ia
=Id
D符合题意。
故答案为：D。
【分析】并联电路中干路电流等于各支路电流之和。
4.
C
解：由图知，三盏灯泡并联，A1测通过三盏灯的电流和，A3测通过L1和L2的电流，A2测通过L1的电流；所以A1的示数I1最大，其次是A3的示数I3
，
A2的示数I2最小。
故答案为：C。
【分析】并联电路的干路电流等于各支路电流之和；首先分析出三块电流表所测的电路，根据并联电路的电流特点进行分析。
5.
D
解：解：A、当电流表接入a、b中时，两电阻并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，
所以干路电流表的示数I＝
+
＝
+
＝0.6A，A不符合题意；
B、当电压表接入a、b中时，两电阻串联，电压表测上面电阻两端的电压，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流I＝
＝
，
则电压表的示数UV＝IR＝
×R＝
＝
＝1.5V，B不符合题意；
C、当电流表接入a、b中时，两电阻串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，电路中电流表的示数I＝
＝
＝0.15A，C不符合题意；
D．当电压表接入a、b中时，电路为下面电阻的简单电路，电压表测电源两端的电压，其示数为3V，
当电流表接入a、b中时，两电阻并联，电流表测上面支路的电流，
因并联电路中各支路两端的电压相等，
所以，电流表的示数：I＝
＝
＝0.3A，D符合题意。
故答案为：D。
【分析】分析电表接入a、b中时电路的连接方式和电表所测的电路元件，根据串并联电路的特点求出电表的示数，然后找出符合要求的选项。
6.
D
解：导体AB和BC串联后接入电路中，根据串联电路电流规律可知，通过导体AB和BC的电流相同；因为导体的电阻与导体的材料、长度、横截面积、温度有关，由题干，导体AB和BC长度相同，而材料、横截面积不同，温度未知，则导体AB和BC段电阻大小无法确定。ABC不符合题意，D符合题意。
故答案为：D。
【分析】两个电阻串联为串联关系，那么流过它们的电流相等。
7.
C
解：串联电路中电流只有一条路径，电流处处相等，所以通过甲灯的电流I甲与通过乙灯的电流I乙的大小相等，C符合题意。
故答案为：C
【分析】串联电路中电流处处相等。
8.
D
解：A、
当S1、S2闭合时，电流分别流经灯与电动机，是并联电路，错误；
B、
灯L和电动机M并联，电流不一定相等，错误；
C、灯L和电动机M并联，工作时互不影响，错误；
D、灯L和电动机M并联，两端电压相等，正确。
故答案为：D。
【分析】（1）用电器依次连接为串联；
（2）串联电路中电流处处相等；并联电路中，干路电流等于各支路电流之和；
（3）串联电路中各用电器相互影响，并联电路中，各用电器互不影响；
（4）串联电路中，电源电压等于各串联电路电压之和；
并联电路中，各支路两端电压相等，都等于总电压。
9.
C
解：解：A、纯水属于绝缘体，若将电阻丝浸没在纯水中，电路电阻不变，电源电压不变，所以电路电流不变，电流表示数不变，A不符合题意；
B、纯净的煤油属于绝缘体，若将电阻丝浸没在纯净的煤油中，电路电阻不变，电源电压不变，所以电路电流不变，电流表示数不变，B不符合题意；
C、食盐水属于导体，若将电阻丝浸没在食盐水中，相当于电阻丝和食盐水并联，电路电阻变小，电源电压不变，所以电路电流变大，电流表示数变大，C符合题意；
D、若将电阻丝浸没在纯水中，然后向水中放入少量铁屑，电流表示数也不会发生变化，因为铁屑放入水中不会成为溶液，不是导体，所以电路电流不变，电流表示数不变，D不符合题意。
故答案为：C
【分析】导体：容易导电的物体叫导体.如：金属，人体，大地，酸、碱、盐的水溶液等；绝缘体：不容易导电的物体叫绝缘体.如：橡胶，玻璃，陶瓷，塑料，油，纯水等.
再利用并联分流的原理分析解答.
二、多选题
10.
B,C
解：A．由图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，A不符合题意。
B．因为并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从电流表指针偏转位置来看，A2偏转的比A1读数还小，电流表A2的量程为0?3A，分度值为0.1A，示数I=2.6A，干路电流为2.6A，B符合题意；
C．由于并联电路电流规律：I=I1+I2
，
故通过灯L2的电流：
I2=I?I1=2.6A?0.6A=2A，
C符合题意；
D．电流表A1测L1支路的电流，流过L1的电流为0.6A，D不符合题意。
故答案为：BC
【分析】根据电流表的位置结合指针位置判断选择的量程，并读数，在并联电路中，干路电流等于各支路电流之和。
11.AD
解：解：
由图可知，灯泡L1、L2并联；
A、由图可知，A在干路中，要测干路电流，电流表可以串联在图中的A处，故A正确；
BC、要探究并联电路中电流规律，使结论具有普遍性，应采用不同规格的灯泡进行多次实验，故B、C错误；
D、并联电路中，干路电流等于各支路电流之和，即IA=IB+IC
，
故D正确．
故选AD．
【分析】（1）根据电路图，应用分支法分析清楚电路结构，在并联电路中干路的电流等于支路电流之和；（2）一次实验数据得出的结论具有偶然性，为得出普遍结论，应使用不同规格的器材进行多次实验，然后得出结论．
12.BD
解：解：由图可知R1、R2、R3的连接方式有以下几种可能：
①R1和R2并联后，再和R3串联，此时流过R3的电流为I=4mA+10mA=14mA；
②R1和R3并联后，再和R2串联，此时流过R3的电流为I=10mA﹣4mA=6mA；
③R2和R3并联后，再和R1串联，此时R1的电流应该大于R2的电流，而题目R2中电流是10mA，这种情况是不存在的．故流过R3的电流可能是6mA或14mA．
故选：BD．
【分析】由电路图可知，电阻并联，根据通过R1和R2的电流分别为求出O点的电流，然后利用并联电路电流的特点求得通过R3的电流．
三、填空题
13.
1.2；并
解：（1）教室中的日光灯都是并联，那么总电流为：I总=nI=0.2A×6=1.2A；
（2）街道上的路灯，如果其中一个坏了，那么其他的照常工作，不相互影响，因此为并联。
【分析】（1）在并联电路中，总电流等于各支路电流之和；
（2）如果路灯相互影响，那么它们串联；如果路灯不相互影响，那么它们并联。
14.
3
解：并联电路的电流规律为：干路电流等于支路电流之和;电路中的最大总电流为：I=3A，已安装电器的电流为：I安=0.5A+1A+0.3A+0.3A=2.1A；
将安装灯的总电流为：I灯=I?I安=3A?2.1A=0.9A；
故安装灯的盏数为：n=
=3盏。
【分析】根据并联电路电流规律结合干路电流计算支路电流。
15.
0.3；1.2；0.9
解：由电路图可知此电路为并联电路，电流表a串联在L1的支路中，测量L1的电流，电流表b串联在干路中，测量干路电流；因并联电路的干路电流要大于支路电流，所以推知电流表a使用量程应是0～0.6A，分度值是0.02A，读数为0.3A；即通过L1的电流应为I1=0.3A；电流表b的使用量程应是0～3A，分度值是0.1A，读数为：I=1A+0.2A=1.2A；所以通过L2的电流应为：I2=I-I1=1.2A-0.3A=0.9A。
【分析】在并联电路中，干路电流等于各支路电流之和，根据电流表指针的偏转选择量程，结合量程和指针位置读取电流大小。
