15.5 串、并联电路中电流的规律 同步练习（含答案）

中小学教育资源及组卷应用平台
15.5
串、并联电路中电流的规律
基础巩固
知识点一
探究串联电路中各处电流的关系
1.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图中A、B、C三处的电流大小。为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律，他下一步的操作最合理的是（
）
A.将电源两极对调，再次测量A、B、C三处的电流
B.换用不同规格的灯泡，再次测量A、B、C三处的电流
C.将图中两只灯泡位置对调，再次测量A、B、C三处的电流
D.改变开关S的位置，再次测量A、B、C三处的电流
2.如图是“探究串联电路电流特点”的实验电路图:
(1)实验中，选择两个小灯泡的规格应该是
(选填“相同”或“不相同”)的。
(2)连接电路时开关要
。
(3)指出表中所记录的数据中，明显错误的数值是
，造成错误的原因是
。
电流表的位置
A
B
C
电流I/A
0.3
0.3
1.5
(4)该同学实验的不足之处是
。
(5)改正错误的数据后，分析实验数据得出串联电路中电流的规律是
。
知识点二
探究并联电路中各处电流的关系
3.在探究“并联电路中电流的规律”时，某实验小组设计了如图甲所示的电路图。
(1)对照电路图，请你帮他们将图乙中的原件连接完整。
(2)连好电路后，该实验小组进行实验，电流表指针的偏转如图丙所示，则此时电流表的示数为
A。
(3)另一实验小组在实验中也连接了一个相应的电路图，电流表接电路中，指针所指的位置如图丁所示，分析可知:该小组实验中存在的错误是
。
4.用如图所示的电路探究并联电路中的电流关系。
(1)实验中，选择规格不同的灯泡的目的是
。

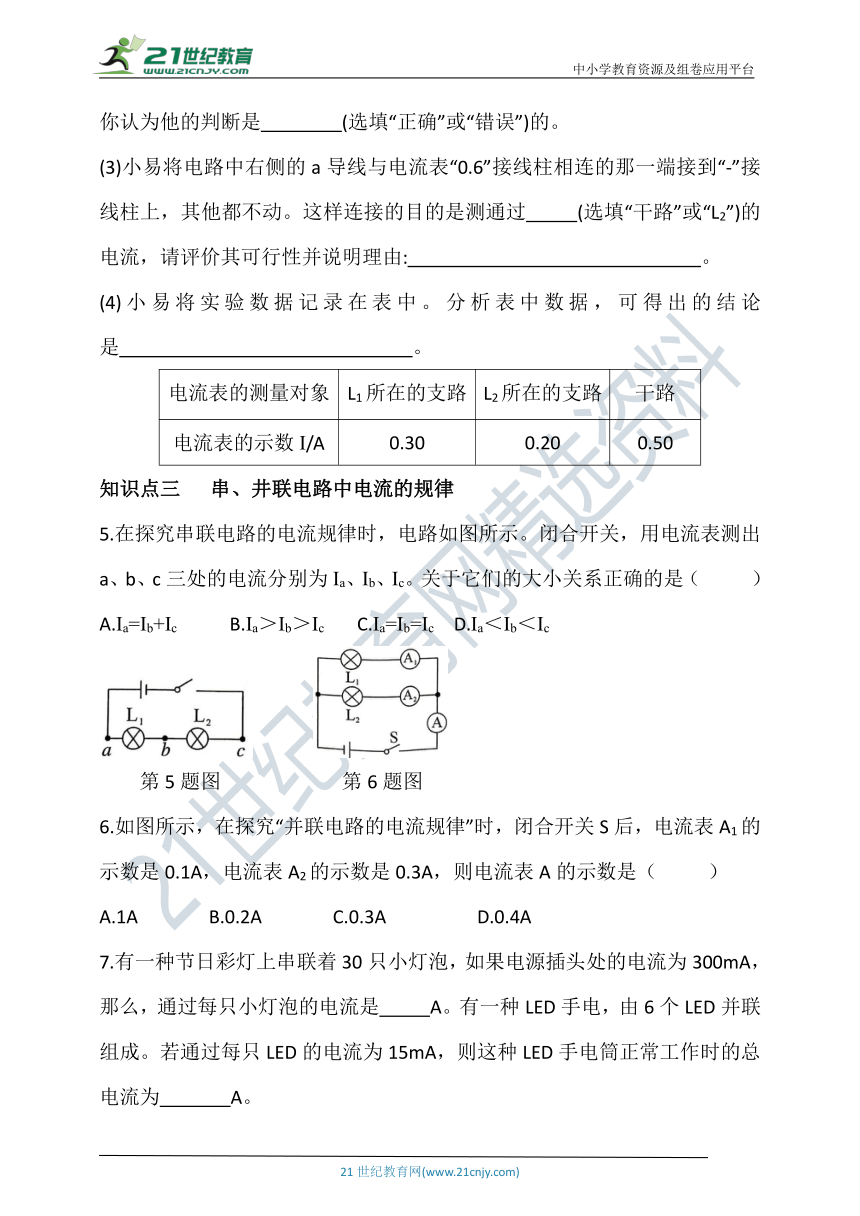

(2)闭合开关，发现L1亮，而L2不亮。小易认为L2不亮的原因是L被短路，你认为他的判断是
(选填“正确”或“错误”)的。
(3)小易将电路中右侧的a导线与电流表“0.6”接线柱相连的那一端接到“-”接线柱上，其他都不动。这样连接的目的是测通过
(选填“干路”或“L2”)的电流，请评价其可行性并说明理由:
。
(4)小易将实验数据记录在表中。分析表中数据，可得出的结论是
。
电流表的测量对象
L1所在的支路
L2所在的支路
干路
电流表的示数I/A
0.30
0.20
0.50
知识点三
串、井联电路中电流的规律
5.在探究串联电路的电流规律时，电路如图所示。闭合开关，用电流表测出a、b、c三处的电流分别为Ia、Ib、Ic。关于它们的大小关系正确的是（
）
A.Ia=Ib+Ic
B.Ia＞Ib＞Ic
C.Ia=Ib=Ic
D.Ia＜Ib＜Ic
第5题图
第6题图
6.如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（
）
A.1A
B.0.2A
C.0.3A
D.0.4A
7.有一种节日彩灯上串联着30只小灯泡，如果电源插头处的电流为300mA，那么，通过每只小灯泡的电流是
A。有一种LED手电，由6个LED并联组成。若通过每只LED的电流为15mA，则这种LED手电筒正常工作时的总电流为
A。

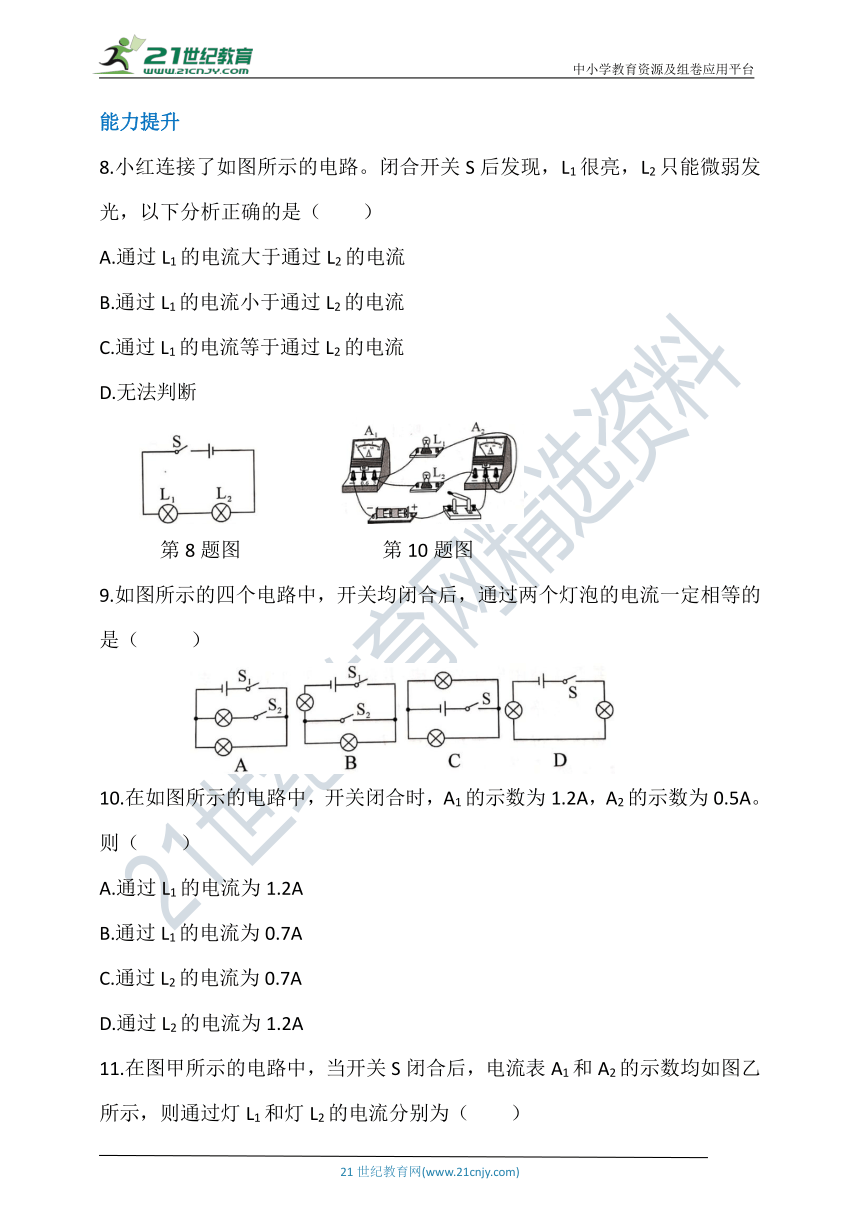

能力提升
8.小红连接了如图所示的电路。闭合开关S后发现，L1很亮，L2只能微弱发光，以下分析正确的是（
）
A.通过L1的电流大于通过L2的电流
B.通过L1的电流小于通过L2的电流
C.通过L1的电流等于通过L2的电流
D.无法判断
第8题图
第10题图
9.如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是（
）
10.在如图所示的电路中，开关闭合时，A1的示数为1.2A，A2的示数为0.5A。则（
）
A.通过L1的电流为1.2A
B.通过L1的电流为0.7A
C.通过L2的电流为0.7A
D.通过L2的电流为1.2A
11.在图甲所示的电路中，当开关S闭合后，电流表A1和A2的示数均如图乙所示，则通过灯L1和灯L2的电流分别为（
）
A.2.5A,0.5A
B.0.5A,2.5A
C.2.0A,0.5A
D.0.5A,2.0A
12.如图所示的实物电路中，当开关闭合时，若通过灯L1的电流
为0.3A，通过灯L2的电流为0.2A。则电流表A的示数为
A，电流表A2的示数为
A。
13.小海和小梅起做“探究并联电路中电流的规律”实验。
(1)如图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是
(选填“A”“B”或“C”)处的电流。
(2)在图乙中移动一根导线，电流表只测量L1的电流。在移动的导线上画“×”，并用笔画线代替导线连接正确的电路。
(3)测出A、B、C三处电流如表所示，由此得出初步结论(只写表达式)
。
位置
A
B
C
电流I/A
0.30
0.24
0.54
(4)小梅指出:为了得出更普遍的规律，接下来的做法是
。
(5)已知电源电压恒定不变，小海利用原有的实验器材，添加一个开关，又设计了一个电路。利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流之间的关系。在虚线框(图丙)中画出这个电路图。
拓展延伸
14.如图甲所示，当S1闭合、S2和S3都断开时，电流表A1的示数如图乙所示，此时灯L1、L2是
联的，电流表A2和A3的示数各为
A、
A;当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数为
A。
参考答案
B
2.（1）不相同
（2）断开
（3）1.5
选用小量程按大量程读数了
（4）只测量一组电流值具有片面性
（5）串联电路中，各处的电流都相等
3.（1）
（2）0.42
（3）电流表的正、负接线柱接反了
4.（1）为了得出普遍规律
（2）错误
（3）L2
不行，电流表的正、负接线柱接反了
（4）并联电路中干路电流等于各支路电流的和
5.C
6.D
7.
0.3
90
8.C
9.D
10.B
11.D
12.
0.5
0.2
13.（1）C
（2）
（3）IC=IA+IB
（4）换用不同规格的灯泡多次测量
（5）
14.串
0.1
0
