人教版八年级物理上册5.1透镜同步测试（含答案）

5.1 透镜
班级： 姓名： 成绩：

单选题
1、 炎炎夏日，汽车停在露天车场，若把装满水的矿泉水瓶留在车内，太阳光透过矿泉水瓶后可能把汽车内的易燃物引燃，这是因为这瓶水（　　）
A．相当于一个凸透镜，会聚光线???
B．相当于一个凸透镜，发散光线???
C．相当于一个凹透镜，会聚光线???
D．相当于一个凹透镜，发散光线
2、 小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　　）
A．????? B．? C．????? D．
3、 如图所示，下列透镜属于凸透镜的是（　　）
A．?? B．?? C．?? D．
4、 如图所示，一束光线射向O处的光学元件后会聚于主光轴上的S点，去掉光学元件后，光线会聚于S1点，则该元件一定是（　　）
A． 平面镜
B． 凹面镜
C． 凸透镜
D． 凹透镜
5、 在虚线方框内各放置一个透镜，发光点S发出的两束光通过透镜前后的方向如图所示，则（　　）
A． 甲为凹透镜，乙为凸透镜
B． 甲、乙都为凸透镜
C． 甲为凸透镜、乙为凹透镜
D． 甲、乙都为凹透镜
6、 小星同学利用太阳光测量凸透镜的焦距，方法如图．他注意到让凸透镜正对阳光，但没有仔细调节纸片与透镜的距离，在纸片上的光斑并不是最小时，就测出了光斑到凸透镜中心的距离L，则该凸透镜的实际焦距（　　）
? A．一定小于L????? B．一定大于L
? C．可能等于L????? D．可能小于L，也可能大于L
7、 如图所示，一塑料薄膜组成的顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，则下列说法正确的是（　　）
A．起凸透镜作用的应是塑料薄膜
B．透镜都是固体物质组成的，液体不能起凸透镜作用
C．水和塑料薄膜共同起凹透镜作用
D．薄膜上的积水形成一个大的凸透镜，如果其焦点恰好在干草处，干草有可能燃烧
8、 常言道，水火不相容，但用透明冰块磨制成的一个光学器件却可以取火，这个器件相当于下面的（　　）
A．平面镜? B．凸面镜? C．凸透镜? D．凹透镜
9、 下图中A、B、C、D四种光学器件中，属于凸透镜的是?（　　）

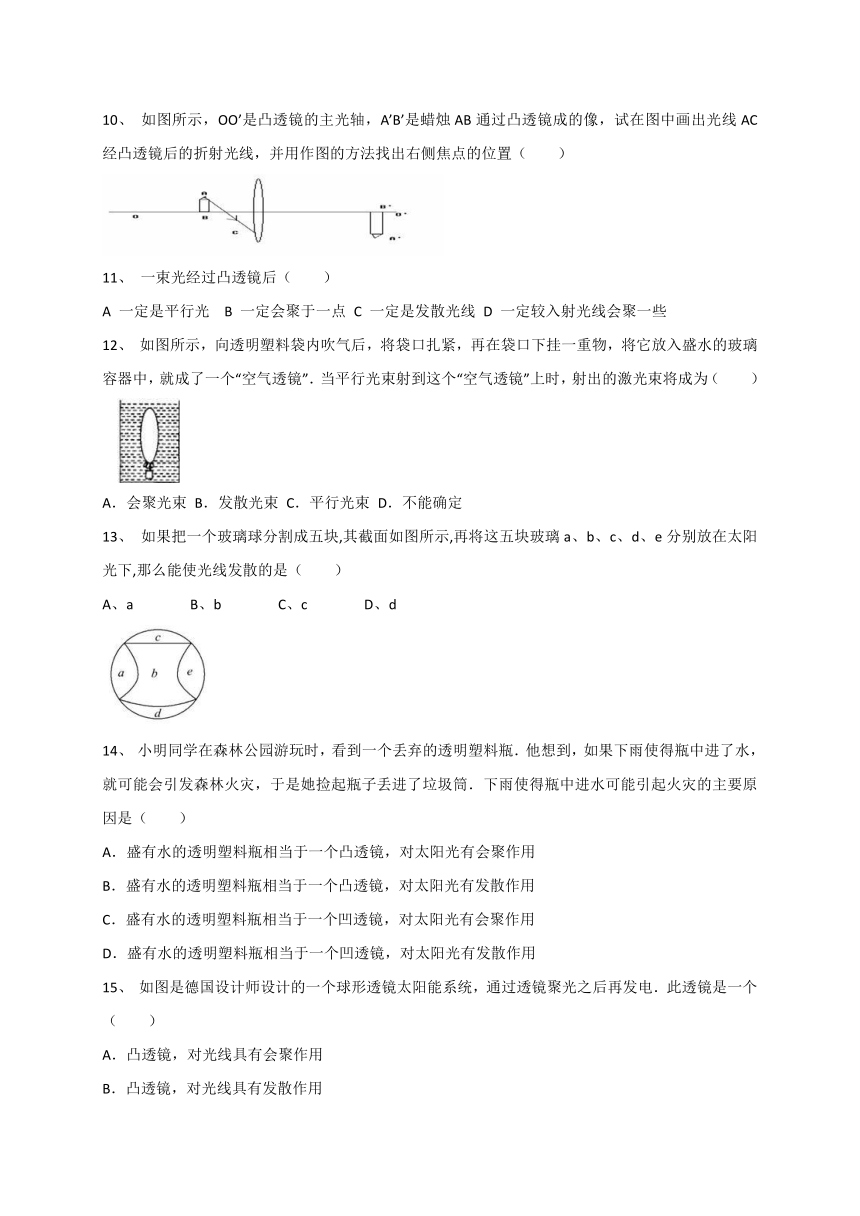

10、 如图所示，OO’是凸透镜的主光轴，A’B’是蜡烛AB通过凸透镜成的像，试在图中画出光线AC经凸透镜后的折射光线，并用作图的方法找出右侧焦点的位置（　　）
11、 一束光经过凸透镜后（　　）?
A 一定是平行光?? B 一定会聚于一点 C 一定是发散光线 D 一定较入射光线会聚一些?
12、 如图所示，向透明塑料袋内吹气后，将袋口扎紧，再在袋口下挂一重物，将它放入盛水的玻璃容器中，就成了一个“空气透镜”．当平行光束射到这个“空气透镜”上时，射出的激光束将成为（　　）
　
A．会聚光束 B．发散光束 C．平行光束 D．不能确定
13、 如果把一个玻璃球分割成五块,其截面如图所示,再将这五块玻璃a、b、c、d、e分别放在太阳光下,那么能使光线发散的是（　　）
A、a　　　? B、b　? 　　C、c　　　? D、d
14、 小明同学在森林公园游玩时，看到一个丢弃的透明塑料瓶．他想到，如果下雨使得瓶中进了水，就可能会引发森林火灾，于是她捡起瓶子丢进了垃圾筒．下雨使得瓶中进水可能引起火灾的主要原因是（　　）
A．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有会聚作用
B．盛有水的透明塑料瓶相当于一个凸透镜，对太阳光有发散作用
C．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有会聚作用
D．盛有水的透明塑料瓶相当于一个凹透镜，对太阳光有发散作用
15、 如图是德国设计师设计的一个球形透镜太阳能系统，通过透镜聚光之后再发电．此透镜是一个（　　）
A．凸透镜，对光线具有会聚作用
B．凸透镜，对光线具有发散作用
C．凹透镜，对光线具有会聚作用
D．凹透镜，对光线具有发散作用
　
16、 将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为l．若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（　　）
A．一定小于l??? B．一定等于l
C．一定大于l??? D．可能小于l，也可能大于l
　
17、 神舟十号上天后，宇航员王亚萍在太空授课，做了一个水膜的实验，将细圆环从水中取出形成水膜，有关水膜厚度的描述正确的是（　　）
A．中央薄，四周厚
B．中央厚，四周薄
C．四周和中央一样厚
D．以上三种情况都会出现
18、 如图所示，虚线框内为一透镜，M N为透镜的主光轴，O是透镜光心，a（双箭头） 和b（单箭头）是射向透镜的两条光线。已知光线a通过透镜之后与MN交于P点，光线b通过透镜之后与MN交于Q点。由图可知，下列说法中正确的是（　　）
A．透镜是凸透镜，距离OP小于焦距;??
B．透镜是凹透镜，距离OQ小于焦距;
C．透镜是凸透镜，距离OP大于焦距;
D．透镜是凹透镜，距离OQ大于焦距
19、 用厚度不计的玻璃制成一空气三棱镜，放置于水中，如图所示，一束平行底边ab的单色光线射向侧面ac，并从bc侧面射出，此时，光线将向（　?? 　）
A、向底边偏折???????? B、向顶角偏折
C、不发生偏折???????? D、与入射光线平行，但不共线
20、发散光束经过凸透镜折射后（　　）
A、一定变成会聚光束；?????? B、一定变成平行光束；
C、一定变成发散光束；?????? D、以上情形都有可能。
二、填空题
21、 张家界因山而著名，吸引许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶扔在山上，这样做既污染了环境，同时还可能引起山林火灾．这是因为，当下雨时纯净水瓶装入水后，就相当于一个　　透镜．晴天强太阳光照射它时，它对光线会产生　　作用，可能会引起枯叶着火．因此我们在山中游玩时一定要注意保护环境．
22、 在森林中旅游，导游会向你建议，不要随意丢弃饮料瓶，这不仅是为了环境美观，更是为了保护森林，请你说出其中的道理 ______? ．
23、 如图所示，表示小欣同学用激光分别射向甲、乙两透镜后光的传播路径，由图可知甲透镜应是____透镜，乙透镜应是____透镜.（均选填“凹”或“凸”）
24、?如图所示的四块玻璃制成的透镜中，属于凹透镜的是?? 　?? ．对透过的光线有会聚作用的透镜是?? 　?? ，(写字母)．如图是某同学把凸透镜正对着太阳光，在桌面上得到一个亮点F，并用直尺进行测量的情况，则凸透镜的焦距是?? 　?? cm．
? ?
25、 在森林中旅游时，请不要随意丢弃饮料瓶。因为下雨过后，饮料瓶内容易进入水，相当于一个　?? 镜，对太阳光有　??? 作用，容易引发火灾。
26、 （1）一束光线射到某平面镜上，使其沿水平方向传播，如图甲所示，请在图中画出所需平面镜的位置（要求保留必要的作图痕迹）．
（2）根据凸透镜的成像规律，请在图乙中作出物体AB通过凸透镜所成的像．
27、 清晨，我们常常会看到树枝和树叶上有一些水珠，如图所示．甲图中看到水珠后面远处景物是倒立的，乙图中透过树叶上的水珠观察到树叶清晰的叶脉，则水珠相当于一个　　　　　　镜，通过　　　　　　图中的水珠看到的是物体的实像．
28、 往试管里注入清水，用橡皮塞堵住管口，留一稍大的空气泡。让阳光垂直照射试管，发现阳光透过空气泡在白纸上形成一橄榄状的暗影，如图所示，原因是 ?????___________________________ ，用掌握的物理知识分析，阳光透过试管的其它部分，呈现在白纸上的是______________。
三、简答题
29、 给你一个透镜，不知道是凸透镜还是凹透镜，由于用手触摸光学器件的光学面会对其产生一定的损伤，故实验操作时不可触摸（包括用纸、布等）透镜．请你简要写出除此以外的两种判断方法.
30、 为了防止森林火灾，在森林里不允许随地丢弃装有液体的饮料瓶，为什么？
四、实验,探究题
31、 小明设计的探究燃烧条件的实验如图9所示。请回答下列问题。
（1）凸透镜对光有???? 作用。
（2）A处红磷燃烧，B处红磷不燃烧，由此得出的燃烧条件是????? ??????????。
（3）熄灭A处火焰，可采用的方法是（写出一种即可）：??????????????。
32、 某物理学习小组，选择如图甲所示的四个透镜进行探究实验(其中A、B和C、D是两组形状相同的凸透镜，它们分别用玻璃、塑料和水晶制作而成)：
(1)为了探究“凸透镜的焦距大小与透镜球形表面弯曲程度的关系”，小组同学应选择图甲中的哪两个凸透镜做实验?答：　　　　　　(选填字母序号)；器材确定后，接着小组同学让一束与主光轴平行的光，分别经过两凸透镜后会聚于焦点处，如图乙的E、F所示。比较两次实验的现象，可以得到的结论是：凸透镜表面越凸，凸透镜的焦距越　　　；
(2)如果选择A、B两个透镜，他们还可以探究“凸透镜的焦距大小与　??　　的关系”。
33、 为了探究“大小、形状完全相同的凸透镜的焦距是否与制作材料有关”，陈明同学准备了三个大小、形状完全相同的凸透镜，并且知道它们分别是由玻璃、水晶、塑料制成的，请你帮他设计这次探究的全过程，并完成如下工作：
（1）在探究活动前，你有哪些猜想？
（2）这次探究还需要哪些辅助器材？
（3）写出这次探究的主要步骤。
（4）请设计出关于实验现象或实验数据的记录表格。
（5）在这次探究过程中，你运用的一种主要的科学研究方法是什么？
五、作图题
34、 如图所示，S点发出的一条光线经平面镜反射后，再经凸透镜折射，折射光线平行于主光轴射出。请画出：
（1）S点发出的入射光线。
（2）经平面镜的反射光线。
（3）凸透镜左侧焦点F的位置。
35、 根据已给出的入射光和出射光，在方框内画出合适的透镜．
　
36、 按要求作图
（1）完成图甲中入射光线AO的反射光路图并标出反射角．
（2）如图乙所示，利用平面镜成像特点画出图中物体AB在平面镜中的像．
（3）如图丙所示是一束射向凹透镜且平行于主光轴的入射光线，请画出它通过透镜后的折射光线．
　
参考答案
一、选择题
1、 A。
2、 C
3、 A
4、 D
5、 B
6、 D
7、 D
8、 C
9、 B?
10、B
11、 D
12、 B
13、 B
14、 A
15、 A
16、 A
17、 B?
18、 A
19、 Ｂ
20、 D??
二、填空题
21、 凸；会聚．
22、 因为装有水的塑料瓶相当于一个凸透镜，对太阳光有会聚作用，会造成树叶燃烧，造成火灾.
23、 凹 凸
24、 ? a、c ;? ??b、d；? 13.2
25、 　凸透? 　、 　会聚　?
26、 解：
（1）由光反射定律知，反射角等于入射角，所以先做出反射光线与入射光线的夹角的平分线，然后再过入射点作这个角平分线的垂线即可．如图所示：
；
（2）连接A与凸透镜的中心并延长，过A点作主光轴的平行线交凸透镜一点，连接该点和凸透镜的焦点F并延长，交于一点，作该点垂直于主光轴，即为物体AB所成的像A′B′的位置．如图：
．
27、 凸透；甲．
28、 空气泡下的水相当于一凹透镜对光线起发散作用??? 一条与试管平行的亮线
三、简答题
29、 一是看：透过透镜看课本，调节透镜到书本的距离，能观察到放大的像的为凸透镜，反之为凹透镜；
?　 二是照：用平行光照射透镜，光线汇聚的为为凸透镜，发散的为凹透镜；（其他方法合理即得分）
30、 解：装有液体的饮料瓶相当于一个凸透镜，在太阳光的照射下，由于凸透镜对光线的会聚作用，易引燃位于焦点处的树叶等．所以不允许随便丢弃饮料瓶．
四、实验,探究题
31、 （1）会聚??? （2）温度达到可燃物着火点?? （3）盖湿抹布
32、 (1)AC，小；(2)透镜的材料.
33、(1）探究前提出的猜想：大小、形状完全相同的凸透镜的焦距与制作材料可
?????? 能有关，也可能无关。
??? （2）太阳光（或其他平行光源）、刻度尺、纸屏。
??? （3）分别拿由玻璃、水晶、塑料制成的凸透镜正对太阳光，另一侧放一张纸屏，移动纸屏，使纸屏上的光斑最小最亮。用刻度尺测出光斑到凸透镜光心的距离，即凸透镜的焦距，比较三种透镜的焦距是否相同，如果相同，则透镜的焦距与透镜的制作材料无关；如果三种透镜的焦距不同，则透镜的焦距与透镜的制作材料有关。
???? （4）见下表
实验次数 透镜材料 焦距(cm)
1 玻璃
2 水晶
3 塑料
???? （5）运用的实验方法：控制变量法。
五、作图题
34、 如图所示：
35、 ???
36、 解：（1）如图所示：
（2）如图所示：
（3）如图所示：
