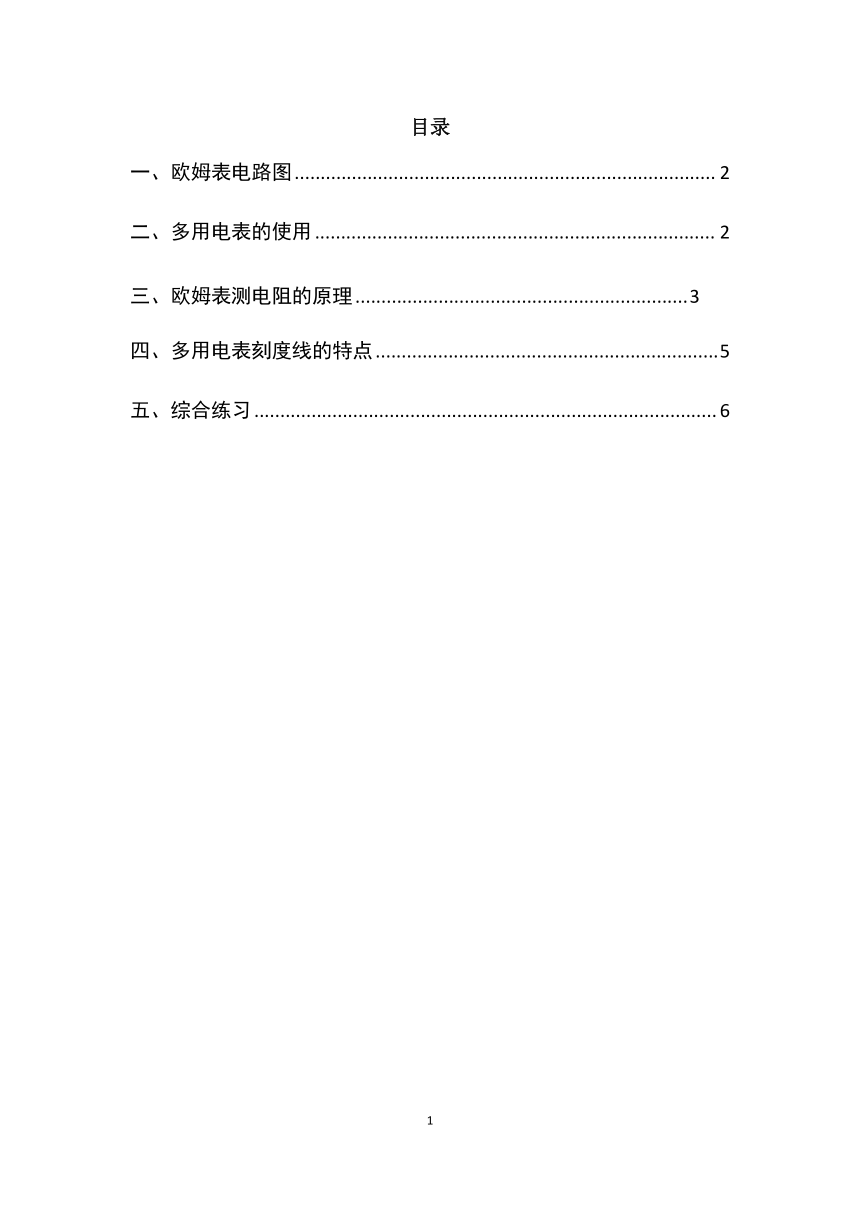

目录
一、欧姆表电路图
2
二、多用电表的使用
2
三、欧姆表测电阻的原理
2
四、多用电表刻度线的特点
5
五、综合练习
6
一、欧姆表电路图
1、以下是欧姆表原理的电路示意图，正确的是( )
解析：选项B的欧姆表中没有可调电阻，B错；选项D电流表的负极接到了电源的正极，D错；红表笔应接电源的负极，黑表笔应接电源的正极，A错，C对。故选C
二、多用电表的使用
1、用多用电表测直流电压U和测电阻R时，若红表笔插入多用电表的(＋)插孔，则( )
A．测U时电流从红表笔流入多用电表，测R时电流从红表笔流出多用电表
B．测U、测R电流均从红表笔流入多用电表
C．测U、测R电流均从红表笔流出多用电表
D．测U时电流从红表笔流出多用电表，测R时电流从红表笔流入多用电表
解析：多用电表不论测直流电压U、直流电流I和测电阻R，电流均从红表笔流入，黑表笔流出。故选B

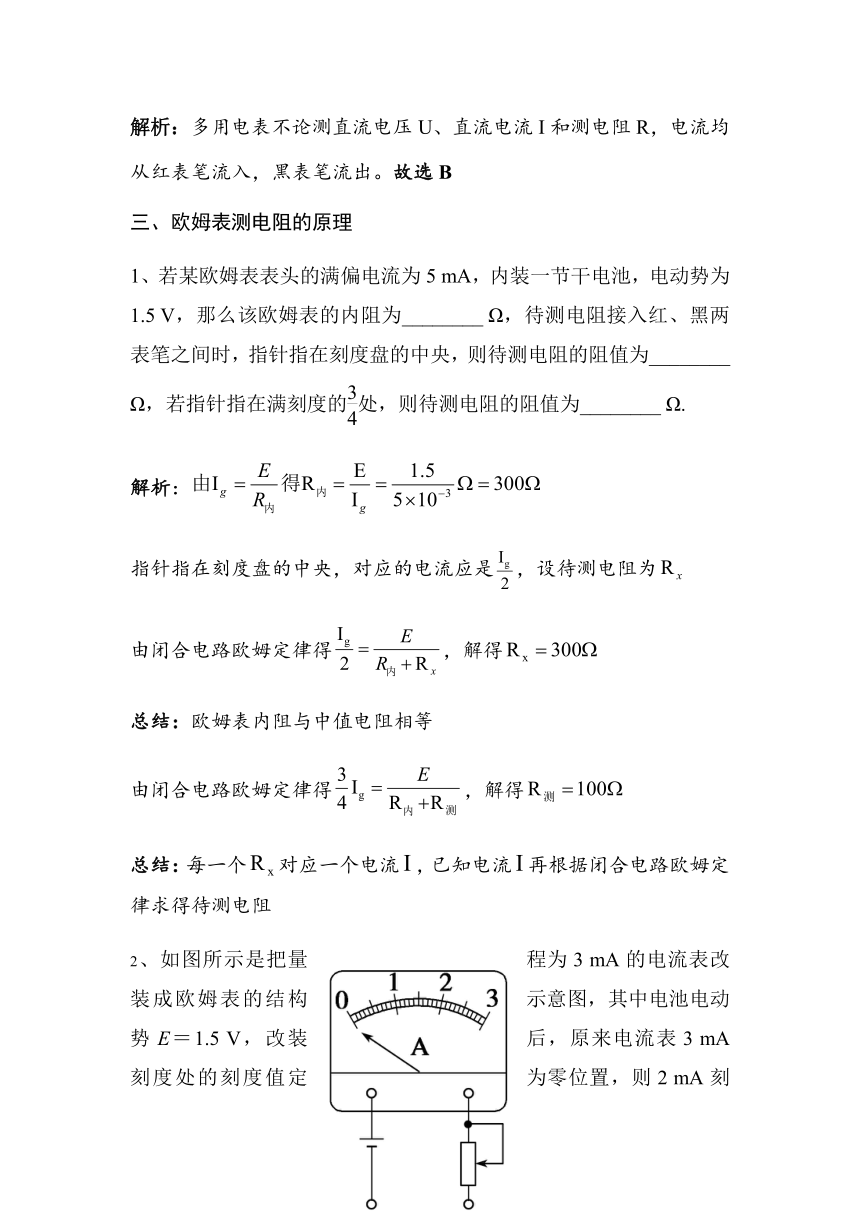

三、欧姆表测电阻的原理
1、若某欧姆表表头的满偏电流为5
mA，内装一节干电池，电动势为1.5
V，那么该欧姆表的内阻为________
Ω，待测电阻接入红、黑两表笔之间时，指针指在刻度盘的中央，则待测电阻的阻值为________
Ω，若指针指在满刻度的处，则待测电阻的阻值为________
Ω.
解析：
指针指在刻度盘的中央，对应的电流应是，设待测电阻为
由闭合电路欧姆定律得，解得
总结：欧姆表内阻与中值电阻相等
由闭合电路欧姆定律得，解得
总结：每一个对应一个电流，已知电流再根据闭合电路欧姆定律求得待测电阻
2、如图所示是把量程为3
mA的电流表改装成欧姆表的结构示意图，其中电池电动势E＝1.5
V，改装后，原来电流表3
mA刻度处的刻度值定为零位置，则2
mA刻度处应标为________，1
mA刻度处应标为________．
解析：欧姆表内阻
当电流I=2mA时对应的阻值为，由闭合电路欧姆定律得
同理当电流I=1mA时，经计算对应的阻值为1000Ω
【针对练习】
1、如图所示为简单欧姆表原理示意图，其中电流表的满偏电流Ig＝300
μA，内阻Rg＝100
Ω，可变电阻R的最大阻值为10
kΩ，电源的电动势E＝1.5
V，内阻r＝0.5
Ω，图中与接线柱A相连的表笔颜色应是________色，按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝________
kΩ。
答案：红，
2、欧姆表调零时将红、黑表笔短接，调节调零电阻旋钮使表头指针满偏．由于欧姆表中的电池用久了以后，电动势将变小，这时回路的总电阻将比电池新的时候_______，在两表笔间接上一个电阻使表的指针指在满刻度的1/2处，这时指针的指示值比实际所接的电阻值________，用这样的欧姆表来测量电阻时，测量值比真实值________．(填“偏大”、“偏小”或“相等”)
解析：电动势变小，但满偏电流没变，由可知也要变小；由可知，也会变小；，由于偏小，则电流I偏小，欧姆表指针偏转角度较小，电阻测量值偏大
四、多用电表刻度线的特点
1、（多选）关于多用电表表盘上的刻度线，下列说法中正确的是( )
A．直流电流刻度线和直流电压刻度线都是均匀的，可以共用一刻度线
B．电阻刻度线是不均匀的
C．电阻刻度上的零刻度线与直流电流的最大刻度线相对应
D．电阻刻度上的零刻度线与直流电流的最大刻度线不对应
解析：直流电流和直流电压的刻度线分布均匀，0刻度在表盘最左侧；
电阻刻度线左密右疏，0刻度在表盘最右侧与直流电流最大电流相对应，故选ABC
2、用欧姆表测一个电阻的阻值R，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定( )
A．R＝150
Ω
B．R＝1
500
Ω
C．1
000
Ω＜R＜1
500
Ω
D．1
500
Ω＜R＜2
000
Ω
解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定1
000
Ω＜R＜1
500
Ω，故选C
五、综合练习
1、如图所示为欧姆表刻度盘，未使用时指针指A，两表笔短接时指针指B.若欧姆表的总内阻为24
Ω，C是A、B的中点，D是A、C的中点，则D点的刻度值为________Ω.
解析：由欧姆表原理知：Ig＝，
当指针指D点时，
电流为满偏电流的，
则由＝得：
Rx＝3R内＝72
Ω.
2、在如图所示的电路中，电源的电动势E＝1.5
V，内阻r＝0.5
Ω，电流表满偏电流Ig＝10
mA，电流表电阻Rg＝7.5
Ω，A、B为接线柱．
(1)用一根导线把A、B直接连起来，此时，应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流？
(2)调至满偏后保持R1的值不变，在A、B间接入一个150
Ω的定值电阻R2，电流表指针指着多少刻度的位置？
(3)如果把任意电阻R接在A、B之间，电流表读数I与R的值有什么关系？
解析：(1)因电流表电阻Rg的值不能忽略，此时可以把电流表视为一个电阻来计算．由闭合电路欧姆定律，有Ig＝
从中解出可变电阻
R1＝－Rg－r＝(－7.5－0.5)Ω＝142
Ω
这表示，当两个接线柱直接连到一起，
且表头指针恰好满偏时，
可变电阻R1的值需调节到142
Ω.
(2)保持可变电阻R1的值不变，
把R2＝150
Ω接在A、B之间，
设这时电流表读数为I2，
由闭合电路欧姆定律得：
I2＝＝A＝0.005
A＝5
mA
这表示，接入R2后，电流表指针指在“5
mA”刻度的位置．
(3)把任意电阻R接到A、B之间、设电流表读数为I，则I＝
代入数值后，得I＝
解出R＝－150
Ω
