18.2 电功率 第1课时（共32张PPT）

中物理
第十八章 电功率
第2节 电功率 第1课时 电功率
2020年秋人教版九年级物理全册
1

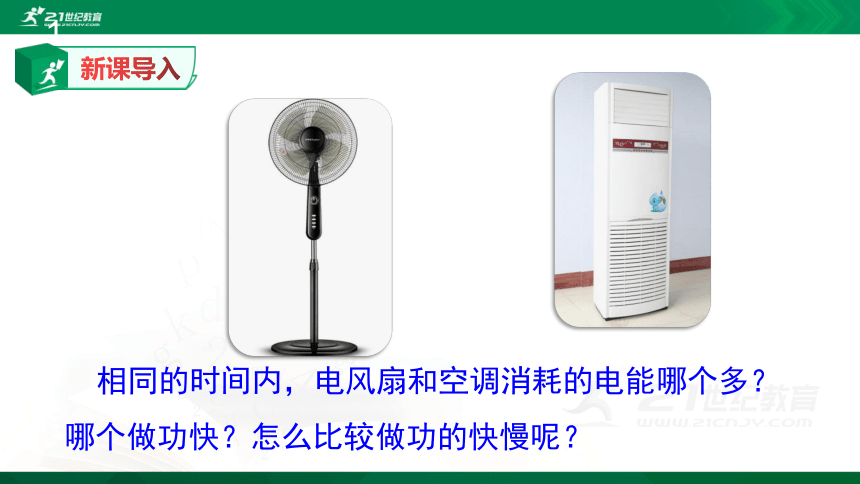

相同的时间内，电风扇和空调消耗的电能哪个多？哪个做功快？怎么比较做功的快慢呢？
新课导入

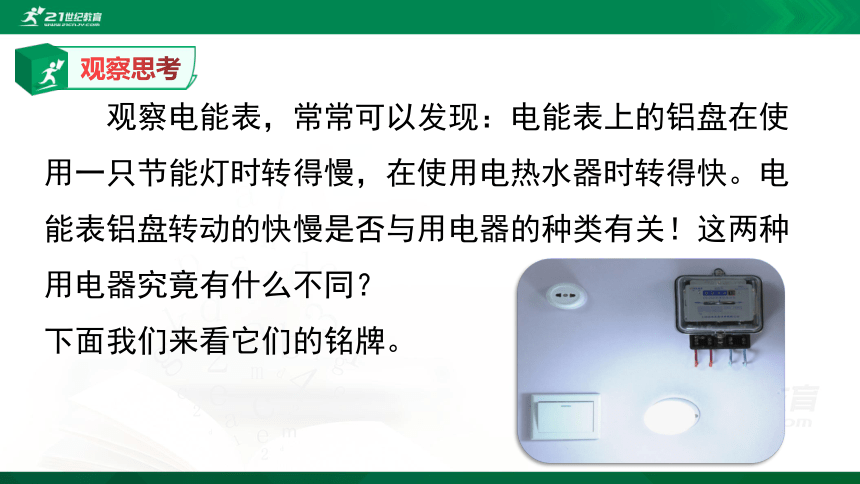

　 观察电能表，常常可以发现：电能表上的铝盘在使用一只节能灯时转得慢，在使用电热水器时转得快。电能表铝盘转动的快慢是否与用电器的种类有关！这两种用电器究竟有什么不同？
下面我们来看它们的铭牌。
观察思考

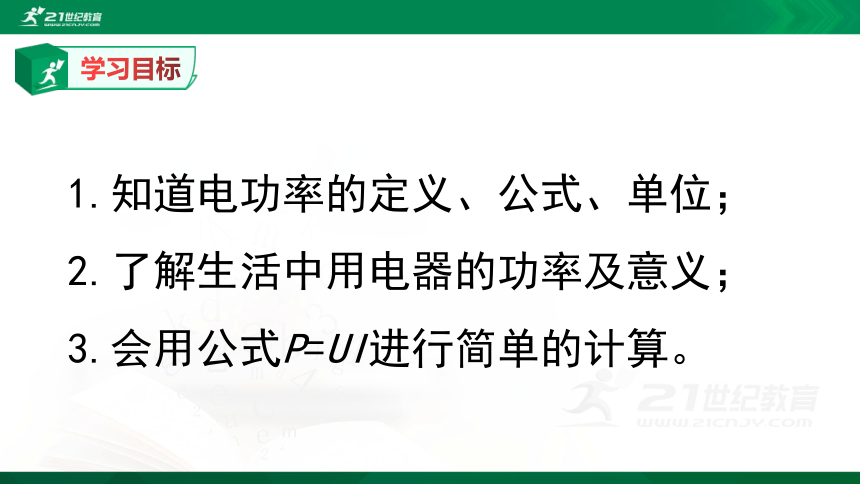

1.知道电功率的定义、公式、单位；
2.了解生活中用电器的功率及意义；
3.会用公式P=UI进行简单的计算。
学习目标

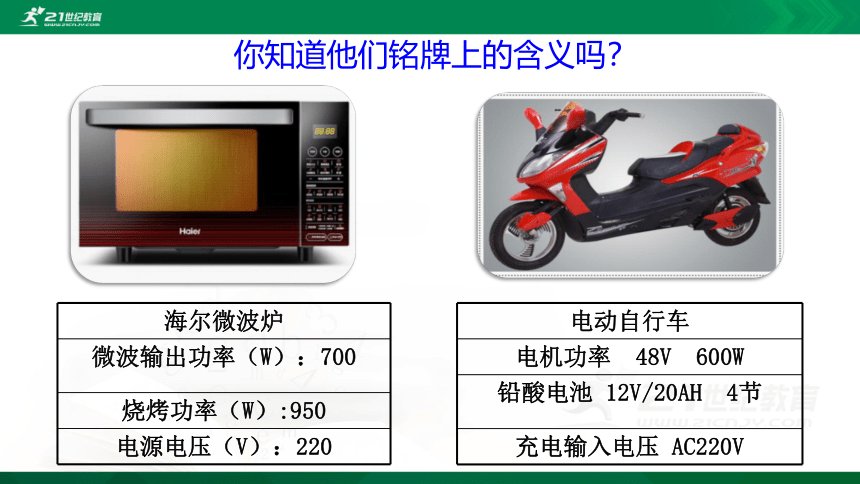

海尔微波炉
微波输出功率（W）：700
烧烤功率（W）:950
电源电压（V）：220
电动自行车
电机功率 48V 600W
铅酸电池 12V/20AH 4节
充电输入电压 AC220V
你知道他们铭牌上的含义吗？

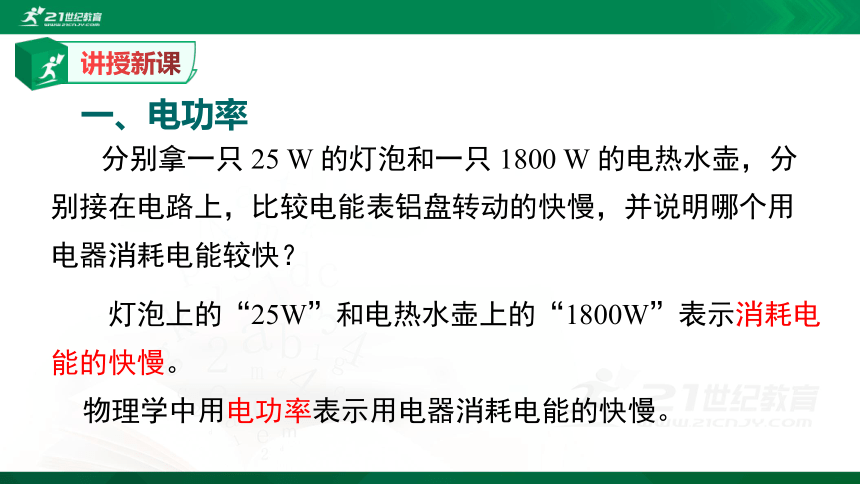

　 分别拿一只 25 W 的灯泡和一只 1800 W 的电热水壶，分别接在电路上，比较电能表铝盘转动的快慢，并说明哪个用电器消耗电能较快？
灯泡上的“25W”和电热水壶上的“1800W”表示消耗电能的快慢。
物理学中用电功率表示用电器消耗电能的快慢。
一、电功率
讲授新课
　　换算关系： 1 kW = 103 W
　　　　　　　 1 W = 103 mW

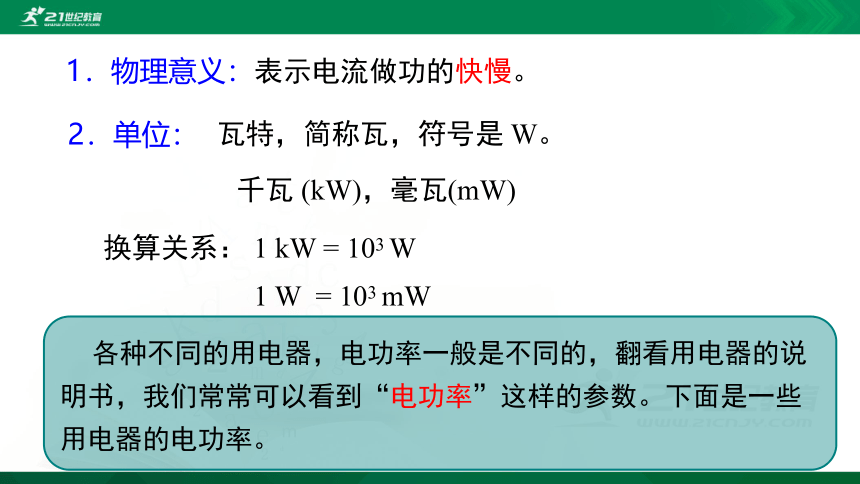

1．物理意义：表示电流做功的快慢。
2．单位：
瓦特，简称瓦，符号是 W。
千瓦 (kW)，毫瓦(mW)
各种不同的用电器，电功率一般是不同的，翻看用电器的说明书，我们常常可以看到“电功率”这样的参数。下面是一些用电器的电功率。
{5940675A-B579-460E-94D1-54222C63F5DA}天河一号巨型计算机
4.04×106W
液晶电视机
约100W
家用空调
约1000W
排风扇
约20W
吸尘器
约800W
手电筒
约0.5W
电吹风机
约500W
计算器
约0.5mW
台式计算机
约200W
电子表
约0.01mW
小资料

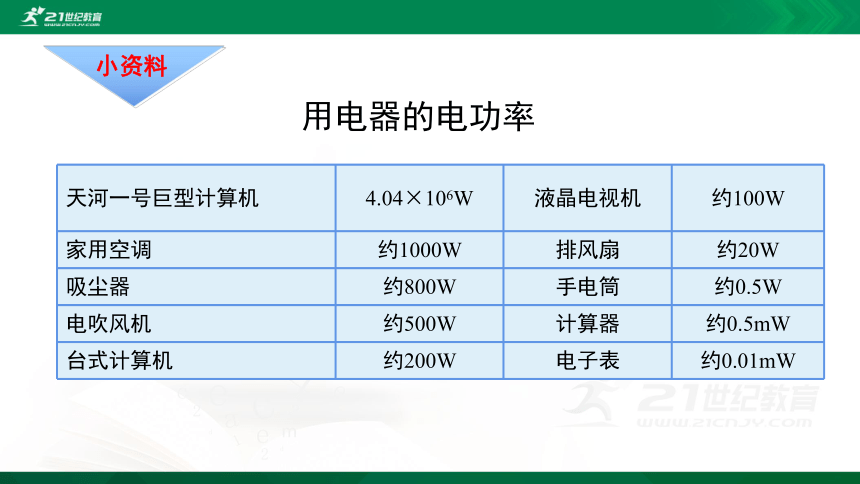

用电器的电功率

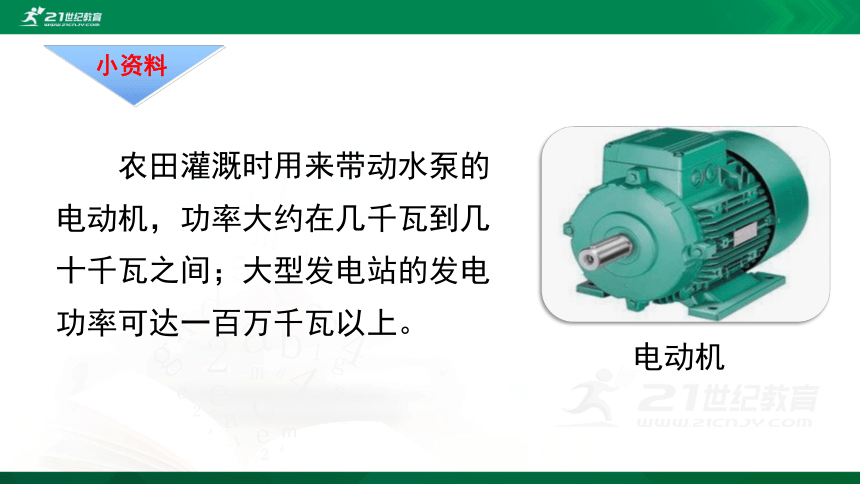

电动机
　　农田灌溉时用来带动水泵的电动机，功率大约在几千瓦到几十千瓦之间；大型发电站的发电功率可达一百万千瓦以上。
小资料

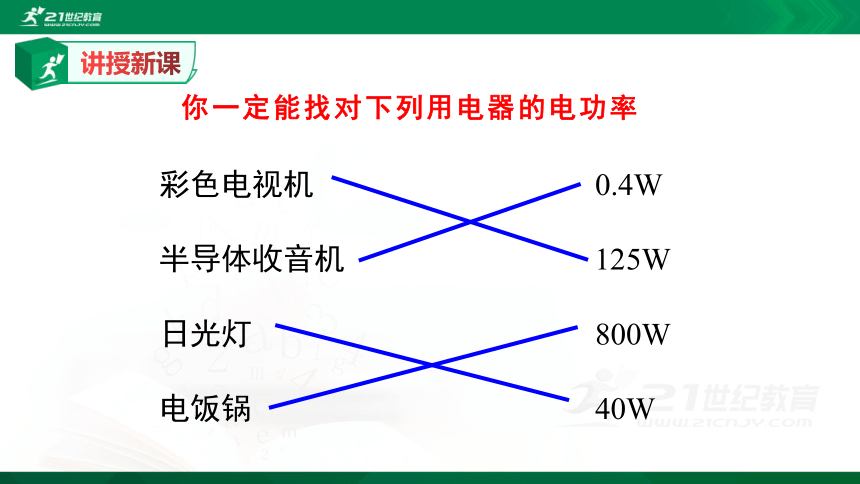

你一定能找对下列用电器的电功率
彩色电视机 0.4W
半导体收音机 125W
日光灯 800W
电饭锅 40W
讲授新课
②电流做功相同，比较时间长短，
①通电时间相同，比较做功多少，

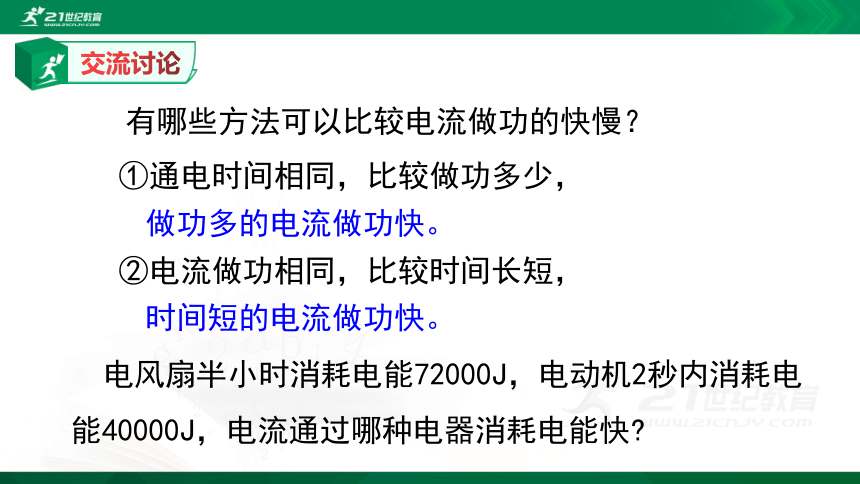

有哪些方法可以比较电流做功的快慢？
电风扇半小时消耗电能72000J，电动机2秒内消耗电能40000J，电流通过哪种电器消耗电能快?
做功多的电流做功快。
时间短的电流做功快。
交流讨论
数学表达式为:
W ——焦耳（J）
t —— 秒 （s）
P ——瓦特（W）
3. 电功率定义：电流在单位时间内所做的功。
功率 =
电功
时间
W ——千瓦时（kW · h ）
t —— 小时（h）
P ——千瓦（kW）
即：
P =
W
t
P =UI
由W =UIt，得:
1W=1J/s=1V·A
1瓦特 =1焦耳/秒
= 1伏特·安培
我们学习了功率的公式
P =
W
t
P=UI
和
结合欧姆定律U=IR，电功率的公式还能变形为
P=I2R
P =
U2
R
和
仅适合纯电阻电路，即电能全部转化为内能的电路。
适合所有电路
在串联电路中电流处处相等，若电阻R1、R2的功率分别为P1、P2，则
4.串、并联电路中电功率的特点
I1
I2
结论：串联电路用电器的电功率与电阻成正比。
在并联电路中各支路电压相等，若电阻R1、R2的功率分别为P1、P2，则
U1
U2
结论：并联电路用电器的电功率与电阻成反比。
电功率
定义：表示电流做功的快慢
单位：瓦(W)，千瓦(kW)，豪瓦(mW)
表达式：
P =
W
t
推导式：
P=I 2R
P =UI= =
U2
R
课堂小结
1．下列关于电功率的说法中，正确的是（ 　 ）
A.电功率是表示电流做功多少的物理量；
B.电功率是表示电流做功快慢的物理量；
C.电功率大的用电器消耗电能一定多；
D.电功率大的用电器工作时间一定短；
B
课堂练习
2.一台家用彩色电视机正常工作时的电功率最接近于（ ）
A、 1瓦 B、10瓦 C、100瓦 D、1000瓦
Ｃ
3.下列家用电器中有一个正常工作时电功率约为800W，则这个电器最有可能的是 ( )　 A　电风扇　B　电视机　C　电饭煲　D　电烙铁
C
4.一只标有“6V 9W”的灯泡接在某电源上，测得流过灯得电流为1安，则此时灯得功率为（ ）
A、小于9瓦 B、等于9瓦
C、大于9瓦 D、无法确定
A
5．（2020?眉山）两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（　　）
A．甲、乙并联时允许干路最大电流为1.6A
B．甲、乙并联时允许乙的最大功率为9W
C．甲、乙串联时允许电源最大电压为19V
D．甲、乙串联时允许甲的最大功率为3.6W
D
6．（2020?襄阳）如图所示，只闭合开关S时灯L1的功率为9W；断开开关S，闭合S1、S2时，灯L1的功率为16W．电源电压不变，且灯丝电阻不受温度的影响。则L1、L2两灯灯丝电阻之比是（　　）
A．1：3 B．4：3
C．3：1 D．3：4
Ｃ
7．（2019?温州）小明按图甲连接电路，闭合开关，灯泡L1的功率为P1．他将一个阻值大于L1的灯泡L2串联接入电路（如图乙），闭合开关后，L1、L2的功率分别为P1'、P2'（不计温度对灯泡电阻的影响，电源电压恒定），下列关系式正确的是（　　）
A．P2‘＞P1’＞P1 　B．P2'＞P1＞P1'
C．P1＞P2‘＞P1’ 　D．P1＞P1'＞P2'
Ｃ
8．（2020?株洲）电动自行车是生活中最常见的交通工具，人们常简称为电动车，给电动车充电时，充电器将220V家庭电路电压降为电动车蓄电池需要的充电电压，现在，我市许多小区安装了公共充电插座，采取扫码付费自动充电（如图所示），这些插座都是　 　（填“串联”或“并联”）的。假设某充电器输出电压为48V，输出电流为2.5A，则它的输出功率是　 　W；若当地的商用电价为1元/（kW?h），那么充电6小时
的用电成本至少是　 　元。
并联
120
0.72
9．（2020?营口）如图所示为小丹家使用的电能表，由图可知他家同时可使用的用电器总功率不能超过　 　 　W；他关闭家中其他用电器，只让电水壶烧水，发现电水壶正常工作2min，电能表转盘转过24转，则该电水壶的额定功率为　 　 　W，电水壶内部的电热丝通电后迅速升温，而与其相连的电源线却不热，主要是因为电热丝的电阻　 　　 　（选填“小于”或“大于”）电源线的电阻。
4400
1200
大于
10．（2020?广安）灯泡L1标有“12V 12W”，L2标有“12V 6W”，当它们串联时，电路两端允许加的最大电压是　 　 　。如果把两灯泡分别串联或并联接入同一电源下（电源电压不变），L1和L2串联时两灯泡的总功率记为P1，并联时两灯泡的总功率记为P2，那么P1：P2＝　 　　 　。（忽略灯丝电阻的变化，灯泡的实际电压不能超过额定电压）
18
2：9
11．（2020?威海）如图所示电路，电源电压不变，灯泡L规格为“6V 1.2W”，滑动变阻器R2规格为“30Ω 1A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”闭合开关S1、S2，滑片P滑至a端，电流表示数为0.5A，灯泡正常发光，则定值电阻R1
为　 　　Ω；闭合开关S1，保证电路安全，分析各种可能情况，整个电路的最小功率为　 　　W
（不考虑温度对灯丝电阻的影响）。
20
0.9
12.如图所示U=12V，R1=2Ω，R2=4Ω，求R1、R2的电功率各为多少？
解：R=R1+R2=2+4=6(Ω)
13.如图所示，已知灯泡R1的铭牌上标有“5V，5W”，电源电压为6V，滑动变阻器的变化范围为0Ω-10Ω，电流表量程0-0.6A，要保证电路中所有元件的安全，求解滑片在滑动的过程中灯泡电功率的变化范围？
解：当R2=10Ω最大时，I最小，P1最小
R=R1+R2=5+10=15(Ω)
当I1=0.6A最大时，P1最大
∴0.8W≤P1≤1.8W
谢谢聆听
