4.找拱形
你能解释图中的现象吗？
由木块组合的拱形把受到的力向下、向外传递给相邻部分，拱足被牢牢抵住。拱形各部分相互挤压，结合得更加紧密，所以人站在上面拱没有被压垮。
这是：赵州桥又称安济桥
这是：黄土高原窑洞
这是：山海关的拱形城门
这是：法国巴黎的凯旋门

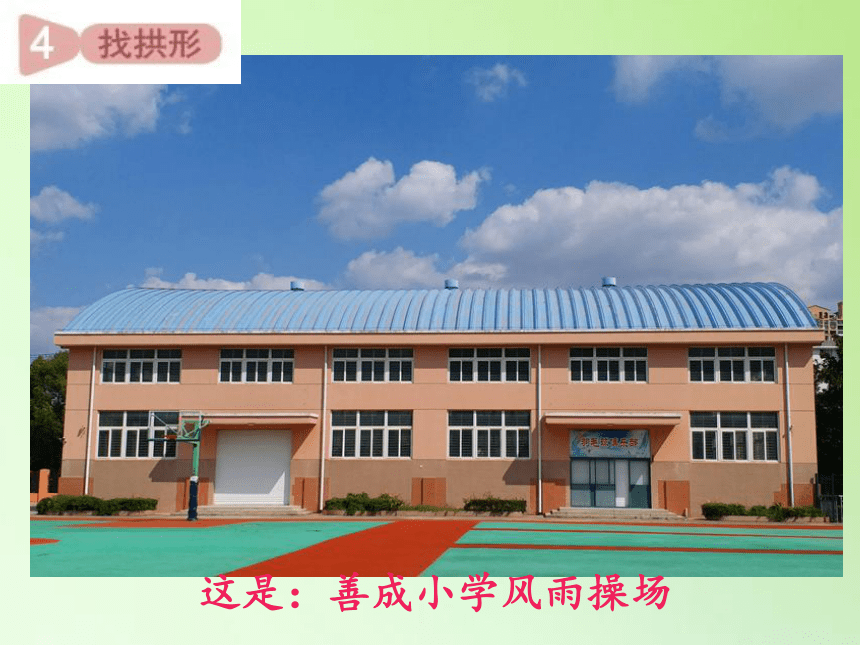

这是：善成小学风雨操场
这是：启东市紫薇公园里的拱桥
这是：启东恒大海上威尼斯的拱形门
蒙古风格建筑
乡间别墅
锅盖
帐篷
安全帽
思考：它们是拱形吗？
说说你是怎么想的？
圆顶形
许多拱形组合在一起，科学上称为
思考：拱形是怎样变成圆顶形的呢？
圆顶形
圆顶形与拱形比，谁的抗弯曲能力更强呢？
一个拱形以拱顶和拱脚中点连线为轴旋转
请小组合作完成
半个乒乓球壳的实验研究报告。
半个乒乓球壳的实验研究报告单
项目
猜测特征（√）
实验结果
观察剖开的乒乓球壳（看一看）
厚
薄
观察剖开的乒乓球壳（捏一捏皮）
软
硬
乒乓球壳扣在桌面上
（手掌压一压）
软
硬
乒乓球壳哪个部分承受压力最强
圆顶
底边
观察半个乒乓球壳承受重量
（手指压一压乒乓球的圆顶）
是否产生外推力
薄
软
硬
圆顶
否
圆顶形物体承载压力时有什么特点？
圆顶形有拱形承载压力大的特点，而且不产生向外的推力，所以能承受更大的压力。
球形
以拱足连线为轴旋转
思考：拱形是怎样变成球形的呢？
球形在各个方向都可以看成拱形，这使得它比任何形状都要坚固。
球形物体承载压力时有什么特点？
球形任何一个地方受到的力都可以向四周均匀地分散开来，所以球形比任何形状都要坚固。
北京亚运村球形建筑
杭州国际会议中心
上海东方明珠塔
这些都是球形的。
拱形变身的薄壳结构
澳大利亚悉尼歌剧院
中国国家大剧院（半椭球形）
共同点：内部空间很大，没有柱子，这是它们形状和结构的优点。
启东文体中心效果图
拱形变身的薄壳结构
大剧院
文化馆
拱形变身的弧形结构
国家体育场——鸟巢
上部
中部
底部
形状
最厚的地方
最薄的地方
最硬的地方
最软的地方
塑料饮料瓶的观察记录表
圆顶形
圆柱形
圆顶形
瓶口
瓶身
你知道塑料瓶的形状包含哪些科学原理？
美观
牢固
容易生产
使用方便
……
颈
盖
底
中部
生物体中的拱形
头骨——保护大脑
人的头骨
人体肋骨
胸腔内脏
肋骨——护卫内脏
人体足
足骨透视
足骨拱形
足弓——承载体重
这些外壳的形状对生物本身有什么意义?
承受外部压力，保护身体内部。
课堂总结
圆顶形、球形等有和拱形相似的特点，可以承受很大的压力。
1.安全帽承载压力好的性能是利用（
）的原理。
A.拱形
B.圆顶形
C.塔形
2.国家大剧院的形状类似于（
）。
A.扇形
B.
圆顶形
（拱形
）
C.塔形
3.下面（
）物品没有利用到拱形原理。
A.圆顶屋顶
B.赵州桥
C.金字塔
4.人的足能承载较大的重量，主要是因为（
）。
A.足骨的数量多
B.足部的肌肉发达
C.足骨组成拱形结构
B
B
C
C
我会选择
评测练习
我会判断
1.圆顶形、球形等和拱形有共同的特征，可以承受很大的压力。（
）
2.蛋壳、龟壳、贝壳都是拱形结构，可以很好地保护自身。
（
）
3.球形是以拱足连线为轴旋转形成的。
（
）
4.塑料饮料瓶的形状设计主要是为了美观。（
）
√
√
√
╳
1.圆顶形可以看成（
）的组合，
它具有（
）承载压力大的特点，又没有拱受压时向
（
）推的力。
2.很多生物的身体部位有拱形结构。比如，人体的
（
）、（
）等部位有拱形的保护。
3.（
）在各个方向上都是拱形，这使得它比
任何形状都要坚固。
拱形
拱形
外
头骨
肋骨
球形
我会填空
课外作业：
查阅资料，找一找世界上还有哪些著名的拱形建筑？
根据今天所学知识尝试设计一些工具或作品。
