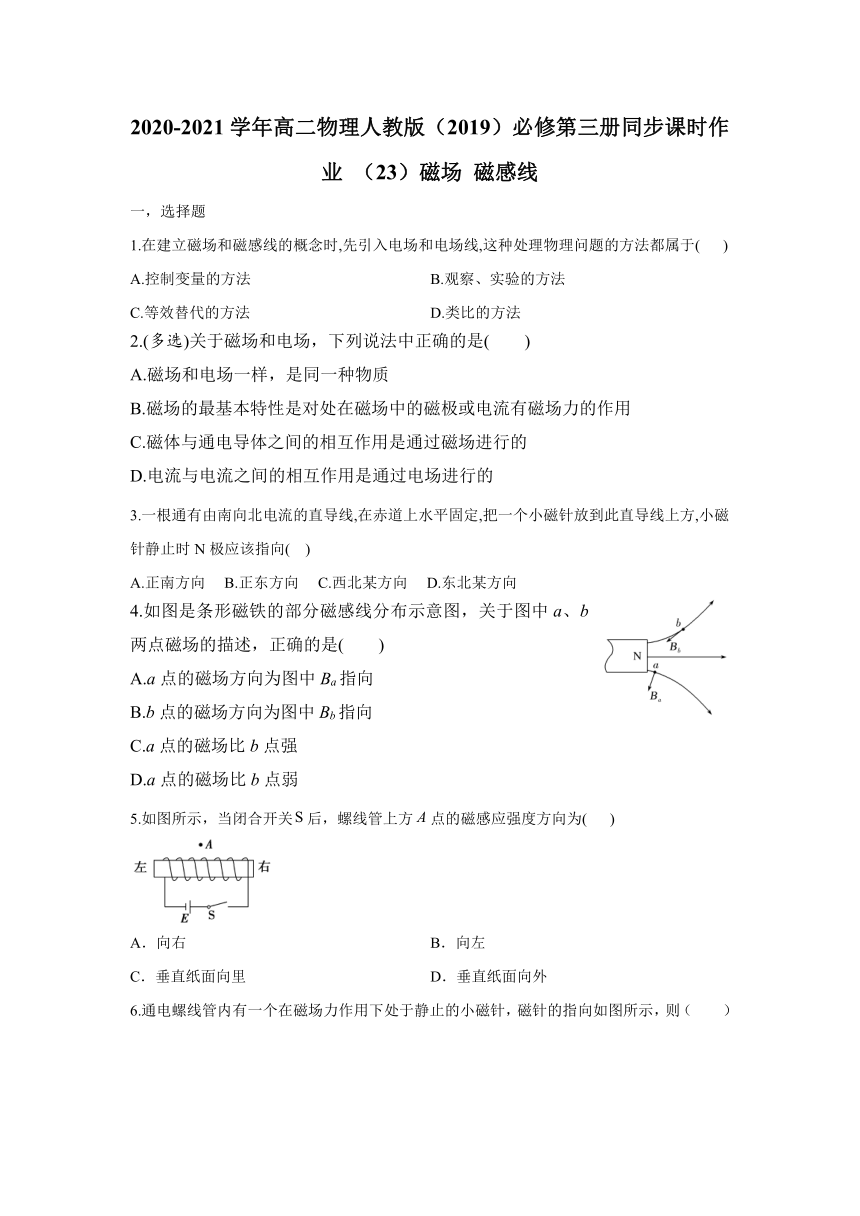

人教版（2019）高二物理必修第三册同步课时作业 （23）磁场 磁感线

2020-2021学年高二物理人教版（2019）必修第三册同步课时作业
（23）磁场
磁感线
一，选择题
1.在建立磁场和磁感线的概念时,先引入电场和电场线,这种处理物理问题的方法都属于(
)
A.控制变量的方法
B.观察、实验的方法
C.等效替代的方法
D.类比的方法
2.(多选)关于磁场和电场，下列说法中正确的是(　　)
A.磁场和电场一样，是同一种物质
B.磁场的最基本特性是对处在磁场中的磁极或电流有磁场力的作用
C.磁体与通电导体之间的相互作用是通过磁场进行的
D.电流与电流之间的相互作用是通过电场进行的
3.一根通有由南向北电流的直导线,在赤道上水平固定,把一个小磁针放到此直导线上方,小磁针静止时N极应该指向(??
)
A.正南方向?????B.正东方向?????C.西北某方向?????D.东北某方向
4.如图是条形磁铁的部分磁感线分布示意图，关于图中a、b两点磁场的描述，正确的是(　　)
A.a点的磁场方向为图中Ba指向
B.b点的磁场方向为图中Bb指向
C.a点的磁场比b点强
D.a点的磁场比b点弱
5.如图所示，当闭合开关后，螺线管上方点的磁感应强度方向为(
)
A．向右
B．向左
C．垂直纸面向里
D．垂直纸面向外

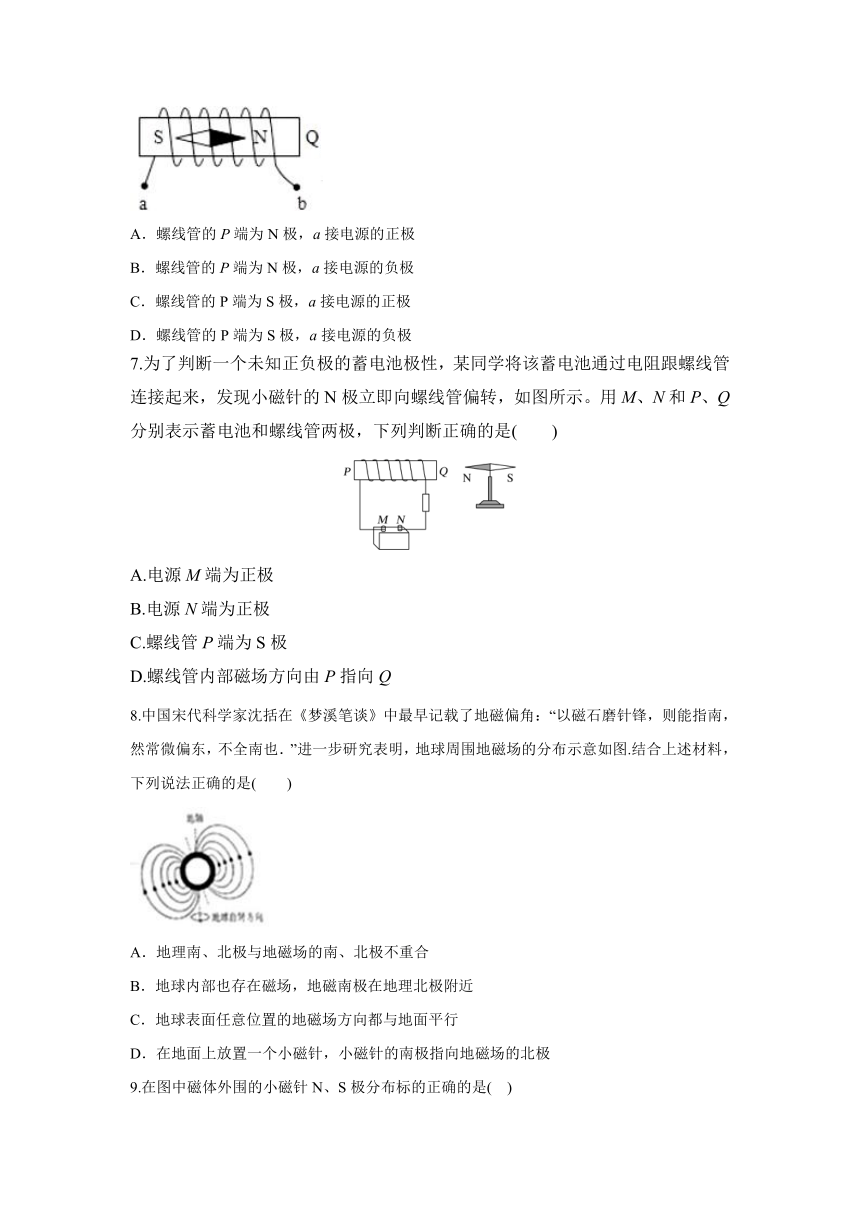

6.通电螺线管内有一个在磁场力作用下处于静止的小磁针，磁针的指向如图所示，则（
）
A．螺线管的P端为N极，a接电源的正极
B．螺线管的P端为N极，a接电源的负极
C．螺线管的P端为S极，a接电源的正极
D．螺线管的P端为S极，a接电源的负极
7.为了判断一个未知正负极的蓄电池极性，某同学将该蓄电池通过电阻跟螺线管连接起来，发现小磁针的N极立即向螺线管偏转，如图所示。用M、N和P、Q分别表示蓄电池和螺线管两极，下列判断正确的是(　　)
A.电源M端为正极
B.电源N端为正极
C.螺线管P端为S极
D.螺线管内部磁场方向由P指向Q
8.中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也．”进一步研究表明，地球周围地磁场的分布示意如图.结合上述材料，下列说法正确的是(　　)
A．地理南、北极与地磁场的南、北极不重合
B．地球内部也存在磁场，地磁南极在地理北极附近
C．地球表面任意位置的地磁场方向都与地面平行
D．在地面上放置一个小磁针，小磁针的南极指向地磁场的北极
9.在图中磁体外围的小磁针N、S极分布标的正确的是(?
?)
A.a??????????B.b??????????C.c??????????D.d
10.如图所示，a、b是直线电流的磁场，c、d是环形电流的磁场，e、f是螺线管电流的磁场。试在各图中补画出电流方向或磁感线方向。
11.如图所示，两根非常靠近且互相垂直并互相绝缘的长直导线，当通以如图所示方向的电流时，电流所产生的磁场在导线所在平面内的哪个区域内方向是一致且向里的(　　)
A.区域Ⅰ
B.区域Ⅱ
C.区域Ⅲ
D.区域Ⅳ
12.(多选)如图所示，一束带电粒子沿水平方向飞过小磁针上方。若带电粒子飞过小磁针上方的瞬间，小磁针N极向纸面内偏转，则带电粒子可能是(　　)
A.向右飞行的正离子束
B.向左飞行的正离子束
C.向右飞行的负离子束
D.向左飞行的负离子束
13.如图所示，圆环上带有大量的负电荷，当圆环沿顺时针方向转动时，a、b、c三枚小磁针都要发生转动，以下说法正确的是(　　)
A.a、b、c的N极都向纸里转
B.b的N极向纸外转，而a、c的N极向纸里转
C.b、c的N极都向纸里转，而a的N极向纸外转
D.b的N极向纸里转，而a、c的N极向纸外转
14.(多选)家用照明电路中的两根导线是相互平行的，当用电器正常工作时，两根导线中有如图所示的大小、方向周期性变化的电流，关于两根导线之间的作用力，下列说法正确的是(　　)
A.两根导线之间始终没有作用力
B.火线中电流产生的磁场会对零线产生力的作用，但火线不会受到力的作用
C.两根导线之间有时有作用力，有时没有
D.零线对火线有作用力时，火线对零线也一定有作用力
答案以及解析
1.答案：D
解析：磁场和电场既看不见,又摸不到,它们有很多的相似性。在建立磁场和磁感线的概念时,先引入电场和电场线,这种处理物理问题的方法都属于类比的方法。故选D。
2.答案：BC
解析　磁场与电场的基本性质不同、产生的原因不同，因此不是同一种物质。故A错误；磁场的基本性质是对放入其中的磁极或电流有力的作用，B正确；磁体与磁体之间、磁体与电流之间、电流与电流之间都是通过磁场相互作用的，C正确，D错误。
3.答案：D
解析：根据安培定则可知,赤道上通电直导线上方电流的磁场为正东方向,而此处地磁场方向由南向北,则此处的磁场方向为东北某方向,小磁针N极受到磁场力的方向为东北某方向,即小磁针N极指向东北某方向,D正确。
4.答案：C
解析　磁感线上某点的切线方向表示该点磁场的方向，题图中a、b两点的磁场方向均是错误的，故A、B错误；磁感线疏密表示磁场的强弱，a点的磁感线比较密，则a点磁场比b点强，故C正确，D错误。
5.答案：A
解析：根据螺线管中电流的方向和线圈的绕向，利用安培定则用右手握住导线，让四指指向电流方向，则大拇指指向左端，即螺旋管的左端为N极，右端为S极。磁体外磁场的方向从N极指向S极，所以A点的磁场方向向右，故A正确，BCD错误。
故选：A
6.答案：C
解析：由题，小磁针静止时N极指向向右，则通电螺线管上部磁场方向向右，S端为N极。根据安培定则判断出电流的方向：从a端流进，从b端流出，a接电源的正极，b接电源的负极。故C正确。
故选：C.
7.答案：B
解析　小磁针的N极向螺线管偏转说明小磁针所在位置磁场方向向左，即螺线管P端为N极，Q端为S极，选项C错误；在螺线管的内部磁场方向由S极指向N极，所以螺线管内部磁场方向由Q指向P，选项D错误；根据安培定则可知，在电源外部电流从N流向M，电源N端为正极，选项A错误，B正确。
8.答案：ABD
解析：A.
地理南、北极与地磁场的南、北极不重合有一定的夹角，即为磁偏角；故A正确；
B.
磁场是闭合的曲线，地球内部也存在磁场，地磁南极在地理北极附近，故B正确；
C.
磁场是闭合的曲线，地球磁场从南极附近发出，从北极附近进入地球，组成闭合曲线，不是地球表面任意位置的地磁场方向都与地面平行，故C错误；
D.
根据磁极间的相互作用可知，在地面上放置一个小磁针，静止时小磁针的南极指向地磁场的北极，故D正确。
故选：ABD.
9.答案：BD
解析：根据同名磁极相互排斥可判断a、c错误;再由异名磁极相互吸引知b、d正确.
10.答案：见解析
解析　根据安培定则，可以确定a中电流方向垂直纸面向里，b中电流方向从下向上，c中电流方向是逆时针方向，d中磁感线方向向下，e中磁感线方向向左，f中磁感线方向向右。
11.答案：A
解析　由安培定则可知，I1电流在其上方产生的磁场方向垂直纸面向里，I2电流在其右方产生的磁场方向向里，故只有在区域Ⅰ，两个电流产生的磁场才都向里，选项A正确。
12.答案：AD
解析　由小磁针N极向纸面内偏转，知离子束下方磁感线垂直纸面向里，由安培定则可知，位于小磁针上方直线电流方向向右，若这束粒子带正电，则向右飞行，若带负电，则向左飞行，故A、D正确。
13.答案：B
解析　带负电圆环顺时针转动，形成逆时针方向的等效电流，根据安培定则，判断出环内、外磁场方向，环内向纸外，环外向纸里，可知小磁针转动方向，b的N极向纸外转，a、c的N极向纸里转。
14.答案：CD
解析　零线与火线中的电流始终等大反向，当火线中有电流时，零线中也有电流，此时火线中电流产生的磁场会对零线产生力的作用，反过来零线中电流产生的磁场也会对火线产生力的作用；在某些时刻，火线和零线中的电流均为零，则此时两根导线之间没有力的作用。故选项C、D正确。
