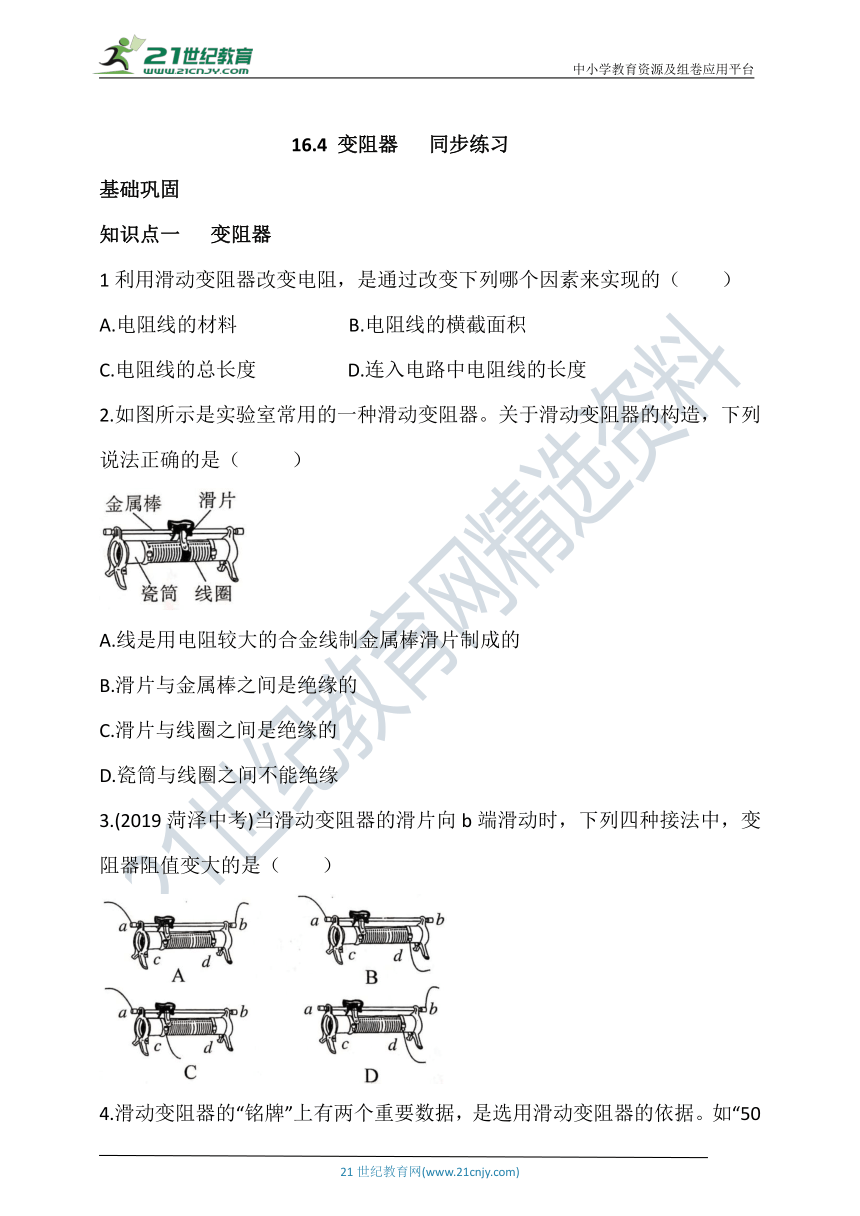

16.4 变阻器 同步练习（含答案）

中小学教育资源及组卷应用平台
16.4
变阻器
同步练习
基础巩固
知识点一
变阻器
1利用滑动变阻器改变电阻，是通过改变下列哪个因素来实现的（
）
A.电阻线的材料
B.电阻线的横截面积
C.电阻线的总长度
D.连入电路中电阻线的长度
2.如图所示是实验室常用的一种滑动变阻器。关于滑动变阻器的构造，下列说法正确的是（
）
A.线是用电阻较大的合金线制金属棒滑片制成的
B.滑片与金属棒之间是绝缘的
C.滑片与线圈之间是绝缘的
D.瓷筒与线圈之间不能绝缘
3.(2019菏泽中考)当滑动变阻器的滑片向b端滑动时，下列四种接法中，变阻器阻值变大的是（
）

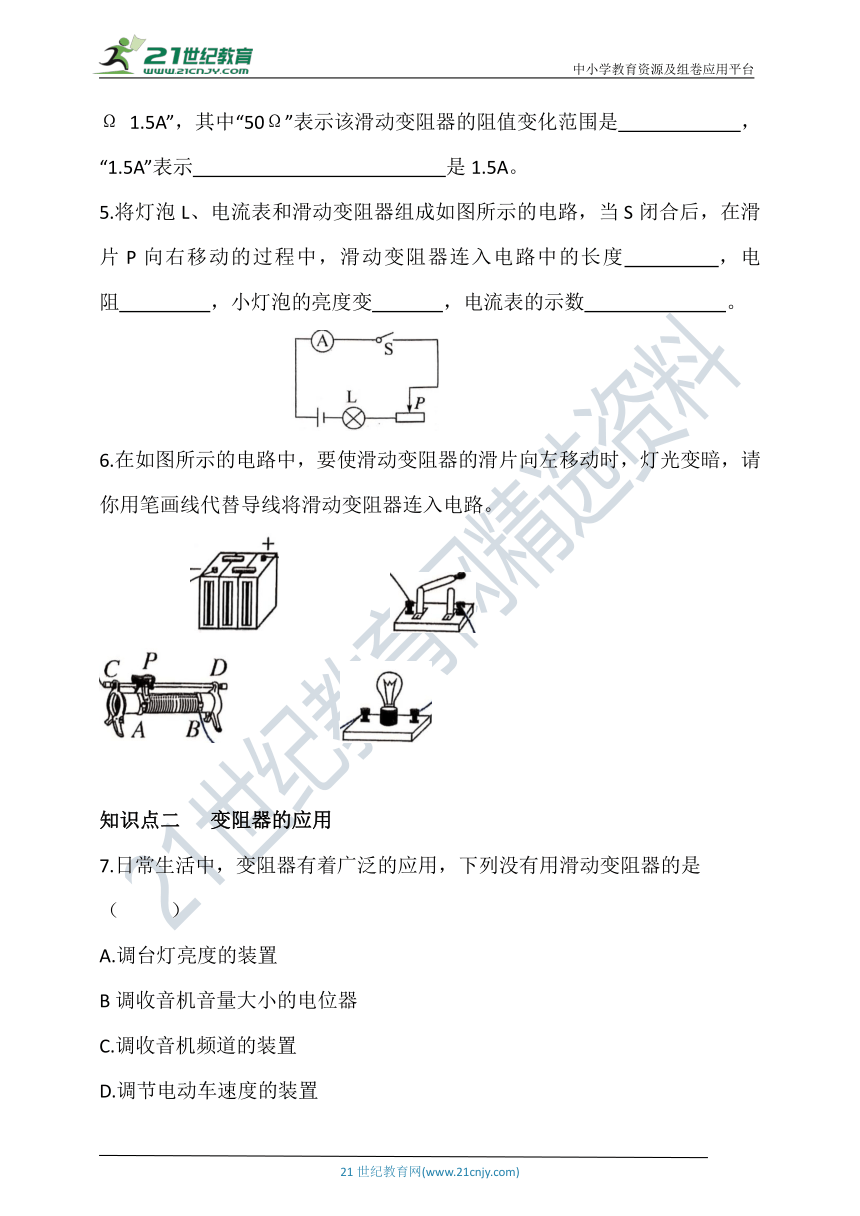

4.滑动变阻器的“铭牌”上有两个重要数据，是选用滑动变阻器的依据。如“50Ω
1.5A”，其中“50Ω”表示该滑动变阻器的阻值变化范围是
，“1.5A”表示
是1.5A。
5.将灯泡L、电流表和滑动变阻器组成如图所示的电路，当S闭合后，在滑片P向右移动的过程中，滑动变阻器连入电路中的长度
，电阻
，小灯泡的亮度变
，电流表的示数
。
6.在如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯光变暗，请你用笔画线代替导线将滑动变阻器连入电路。
知识点二
变阻器的应用
7.日常生活中，变阻器有着广泛的应用，下列没有用滑动变阻器的是
（
）
A.调台灯亮度的装置
B调收音机音量大小的电位器
C.调收音机频道的装置
D.调节电动车速度的装置

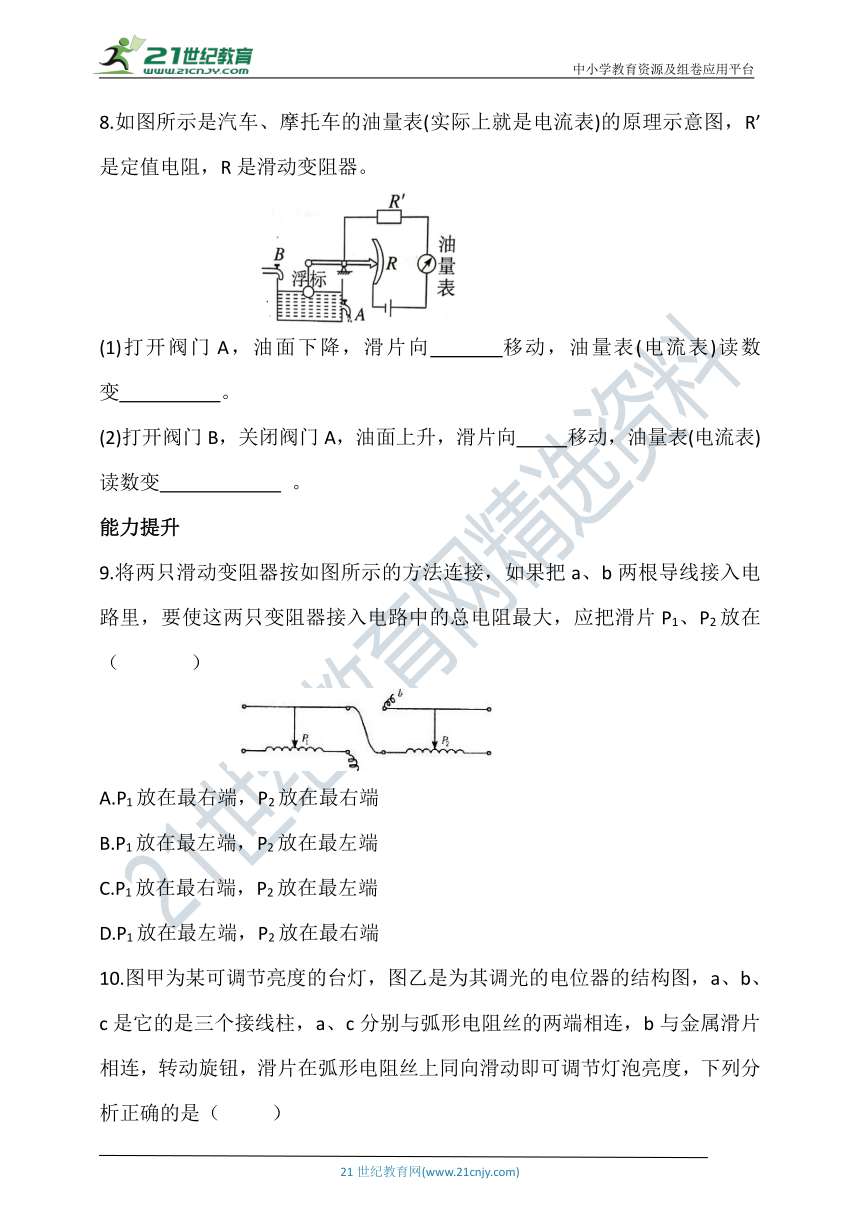

8.如图所示是汽车、摩托车的油量表(实际上就是电流表)的原理示意图，R’是定值电阻，R是滑动变阻器。
(1)打开阀门A，油面下降，滑片向
移动，油量表(电流表)读数变
。
(2)打开阀门B，关闭阀门A，油面上升，滑片向
移动，油量表(电流表)读数变
。
能力提升
9.将两只滑动变阻器按如图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（
）
A.P1放在最右端，P2放在最右端
B.P1放在最左端，P2放在最左端
C.P1放在最右端，P2放在最左端
D.P1放在最左端，P2放在最右端
10.图甲为某可调节亮度的台灯，图乙是为其调光的电位器的结构图，a、b、c是它的是三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，下列分析正确的是（
）
A.电位器与灯泡并联，电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的
B.若只将a、c接入电路，顺时针转动旋钮时灯泡变亮
C.若只将a、b接入电路，逆时针转动旋钮时灯泡变亮
D.若只将b、c接入电路，顺时针转动旋钮时灯泡变暗
11.某高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（
）
A.称重表相当于一个电压表
B.当车辆越重时，称重表的示数越大
C.当车辆越重时，称重表的示数越小
D.电路中的R1是没有作用的
选择理由:称重表
联在电路中，所以相当于一个
表;当车辆越重时，变阻器R接入的阻值越
，对电流的阻碍作用越
，电路中的电流会变
，所以称重表的示数越
。
12.如图所示的甲电路图中电源电压恒定，乙图为旋盘式电阻箱R的面板，其示数为
Ω;当电阻箱上“×100”的旋盘顺时针旋转2格后，电流表示数
，灯L会
(选填“变亮”“变暗”或“亮度不变”)。
13如图，要使P向c端滑动时小灯泡变亮，那么应将滑动变阻器的接线柱
和
接在电路的M、N两端。
14.某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
(1)连接实物电路时，开关应当
，滑片P应移动到最
(选填“左”或“右”)端。
(2)开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是
；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是
;丙同学缓慢移动滑片P时，看
到灯忽然亮又忽然不亮，这可能是
。
拓展延伸
15.一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板。无风时，OC是竖直的，风越强，OC杆偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与弧形电阻的接触点，电路中接有一个小灯泡，测风力时，闭合开关S通过分析可知：
(1)金属杆OC与弧形电阻AB结合在一起相当于一个
；
(2)风力越大，该风力测定仪灯泡越
(选填“亮”或“暗”)；
(3)如果要使该测定仪使用时更精确，需要串联一个
。
参考答案
1.D
2.A
3.C
4.0~50Ω
允许通过的最大电流
5.变大
变大
暗
变小
6.
7.C
8.（1）上
小
（2）下
大
9.D
10.C
11.B
串
电流
小
小
大
大
12.2013
变小
变暗
13.c
a（或b）
14.（1）断开
左
（2）滑动变阻器连接的是下面两个接线柱
滑动变阻器连接的是上面两个接线柱
滑片处接触不良
15.（1）滑动变阻器
（2）亮
（3）电流表
