浙教版九年级（上）科学—3.6电能 同步练习（A卷）

中小学教育资源及组卷应用平台

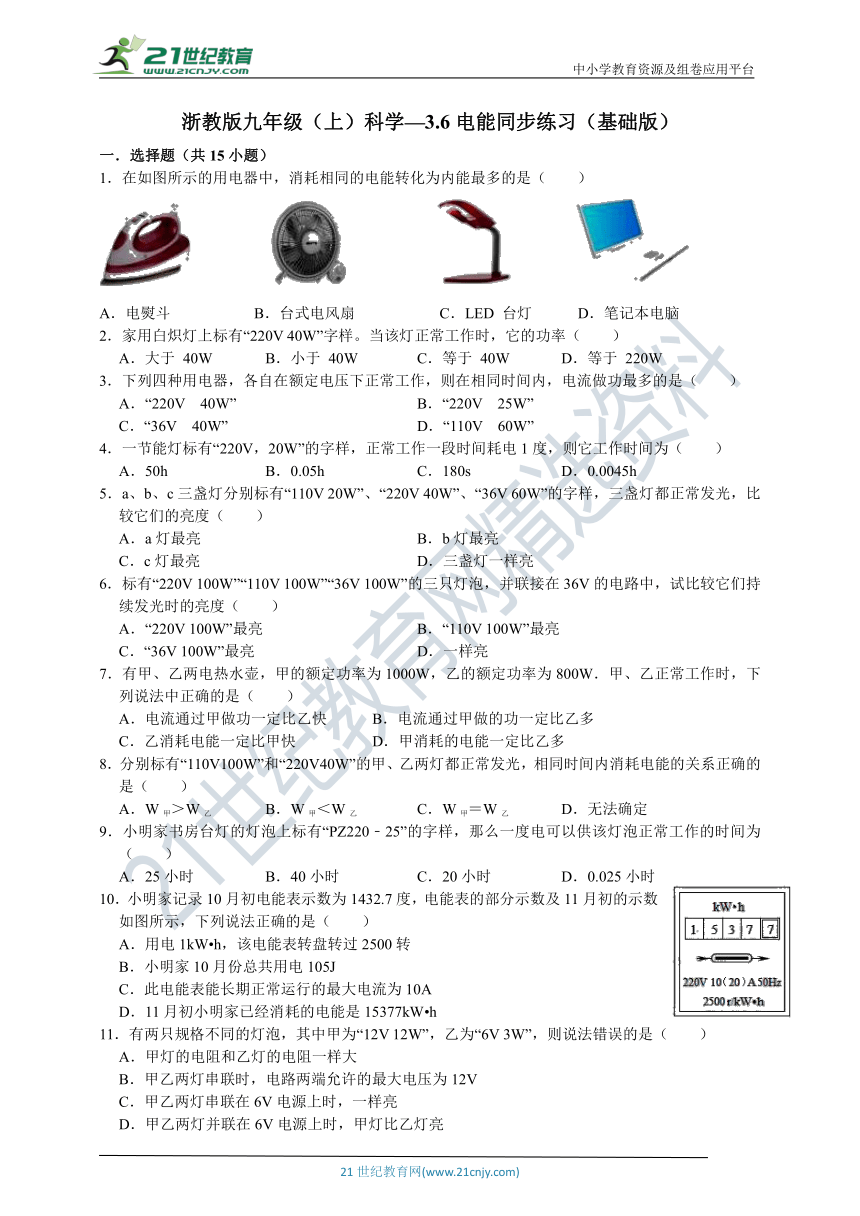

浙教版九年级（上）科学—3.6电能同步练习（基础版）
一．选择题（共15小题）
1．在如图所示的用电器中，消耗相同的电能转化为内能最多的是（　　）
A．电熨斗
B．台式电风扇
C．LED
台灯
D．笔记本电脑
2．家用白炽灯上标有“220V
40W”字样。当该灯正常工作时，它的功率（　　）
A．大于
40W
B．小于
40W
C．等于
40W
D．等于
220W
3．下列四种用电器，各自在额定电压下正常工作，则在相同时间内，电流做功最多的是（　　）
A．“220V
40W”
B．“220V
25W”
C．“36V
40W”
D．“110V
60W”
4．一节能灯标有“220V，20W”的字样，正常工作一段时间耗电1度，则它工作时间为（　　）
A．50h
B．0.05h
C．180s
D．0.0045h
5．a、b、c三盏灯分别标有“110V
20W”、“220V
40W”、“36V
60W”的字样，三盏灯都正常发光，比较它们的亮度（　　）
A．a灯最亮
B．b灯最亮
C．c灯最亮
D．三盏灯一样亮
6．标有“220V
100W”“110V
100W”“36V
100W”的三只灯泡，并联接在36V的电路中，试比较它们持续发光时的亮度（　　）
A．“220V
100W”最亮
B．“110V
100W”最亮
C．“36V
100W”最亮
D．一样亮
7．有甲、乙两电热水壶，甲的额定功率为1000W，乙的额定功率为800W．甲、乙正常工作时，下列说法中正确的是（　　）
A．电流通过甲做功一定比乙快
B．电流通过甲做的功一定比乙多
C．乙消耗电能一定比甲快
D．甲消耗的电能一定比乙多
8．分别标有“110V100W”和“220V40W”的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的是（　　）
A．W甲＞W乙
B．W甲＜W乙
C．W甲＝W乙
D．无法确定
9．小明家书房台灯的灯泡上标有“PZ220﹣25”的字样，那么一度电可以供该灯泡正常工作的时间为（　　）
A．25小时
B．40小时
C．20小时
D．0.025小时
10．小明家记录10月初电能表示数为1432.7度，电能表的部分示数及11月初的示数如图所示，下列说法正确的是（　　）
A．用电1kW?h，该电能表转盘转过2500转
B．小明家10月份总共用电105J
C．此电能表能长期正常运行的最大电流为10A
D．11月初小明家已经消耗的电能是15377kW?h
11．有两只规格不同的灯泡，其中甲为“12V
12W”，乙为“6V
3W”，则说法错误的是（　　）
A．甲灯的电阻和乙灯的电阻一样大
B．甲乙两灯串联时，电路两端允许的最大电压为12V
C．甲乙两灯串联在6V电源上时，一样亮
D．甲乙两灯并联在6V电源上时，甲灯比乙灯亮

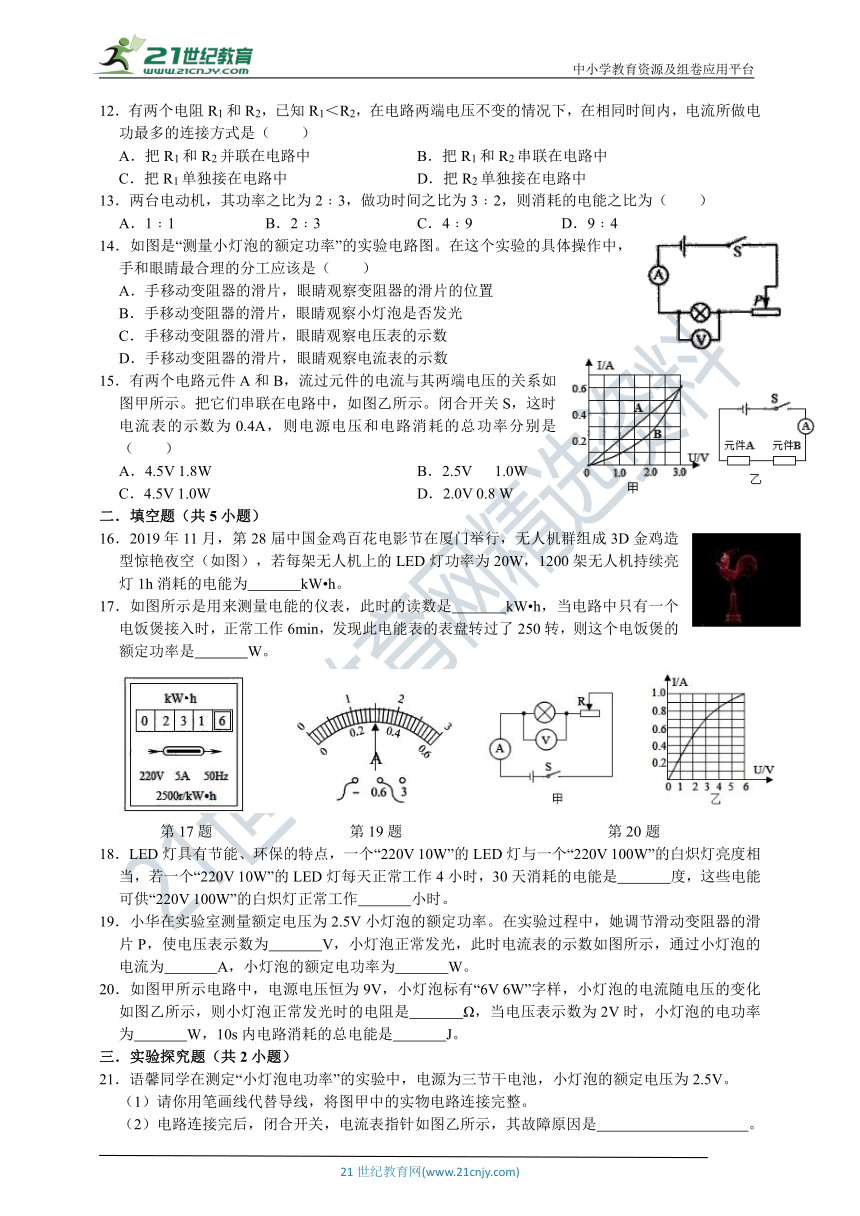

12．有两个电阻R1和R2，已知R1＜R2，在电路两端电压不变的情况下，在相同时间内，电流所做电功最多的连接方式是（　　）
A．把R1和R2并联在电路中
B．把R1和R2串联在电路中
C．把R1单独接在电路中
D．把R2单独接在电路中
13．两台电动机，其功率之比为2﹕3，做功时间之比为3﹕2，则消耗的电能之比为（　　）
A．1﹕1
B．2﹕3
C．4﹕9
D．9﹕4
14．如图是“测量小灯泡的额定功率”的实验电路图。在这个实验的具体操作中，手和眼睛最合理的分工应该是（　　）
A．手移动变阻器的滑片，眼睛观察变阻器的滑片的位置
B．手移动变阻器的滑片，眼睛观察小灯泡是否发光
C．手移动变阻器的滑片，眼睛观察电压表的示数
D．手移动变阻器的滑片，眼睛观察电流表的示数
15．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图甲所示。把它们串联在电路中，如图乙所示。闭合开关S，这时电流表的示数为0.4A，则电源电压和电路消耗的总功率分别是（　　）
A．4.5V
1.8W
B．2.5V
1.0W
C．4.5V
1.0W
D．2.0V
0.8
W
二．填空题（共5小题）
16．2019年11月，第28届中国金鸡百花电影节在厦门举行，无人机群组成3D金鸡造型惊艳夜空（如图），若每架无人机上的LED灯功率为20W，1200架无人机持续亮灯1h消耗的电能为　
　kW?h。
17．如图所示是用来测量电能的仪表，此时的读数是　
　kW?h，当电路中只有一个电饭煲接入时，正常工作6min，发现此电能表的表盘转过了250转，则这个电饭煲的额定功率是　
　W。
第17题
第19题
第20题
18．LED灯具有节能、环保的特点，一个“220V
10W”的LED灯与一个“220V
100W”的白炽灯亮度相当，若一个“220V
10W”的LED灯每天正常工作4小时，30天消耗的电能是　
　度，这些电能可供“220V
100W”的白炽灯正常工作　
　小时。
19．小华在实验室测量额定电压为2.5V小灯泡的额定功率。在实验过程中，她调节滑动变阻器的滑片P，使电压表示数为　
　V，小灯泡正常发光，此时电流表的示数如图所示，通过小灯泡的电流为　
　A，小灯泡的额定电功率为　
　W。
20．如图甲所示电路中，电源电压恒为9V，小灯泡标有“6V
6W”字样，小灯泡的电流随电压的变化如图乙所示，则小灯泡正常发光时的电阻是　
　Ω，当电压表示数为2V时，小灯泡的电功率为　
　W，10s内电路消耗的总电能是　
　J。
三．实验探究题（共2小题）
21．语馨同学在测定“小灯泡电功率”的实验中，电源为三节干电池，小灯泡的额定电压为2.5V。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2）电路连接完后，闭合开关，电流表指针如图乙所示，其故障原因是　
　。

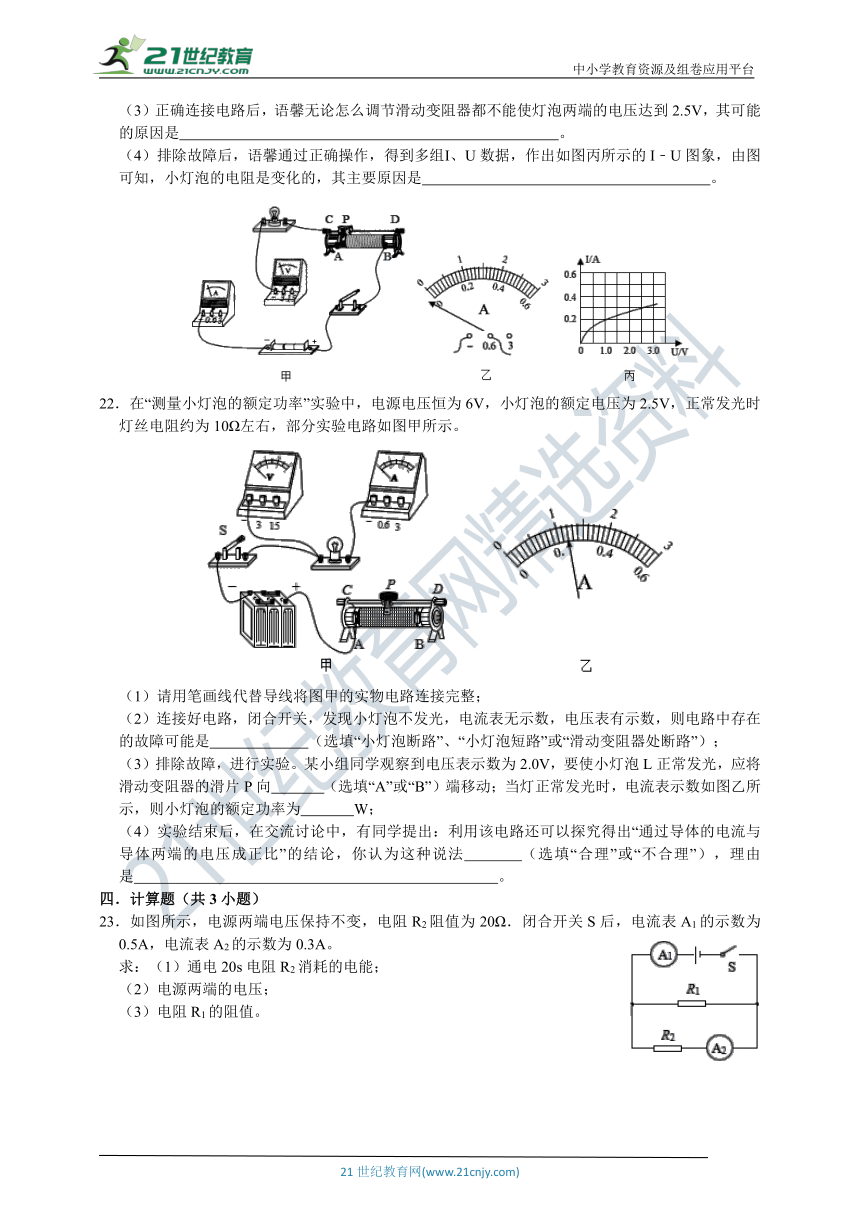

（3）正确连接电路后，语馨无论怎么调节滑动变阻器都不能使灯泡两端的电压达到2.5V，其可能的原因是　
　。
（4）排除故障后，语馨通过正确操作，得到多组Ⅰ、U数据，作出如图丙所示的I﹣U图象，由图可知，小灯泡的电阻是变化的，其主要原因是　
　。
22．在“测量小灯泡的额定功率”实验中，电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时灯丝电阻约为10Ω左右，部分实验电路如图甲所示。
（1）请用笔画线代替导线将图甲的实物电路连接完整；
（2）连接好电路，闭合开关，发现小灯泡不发光，电流表无示数，电压表有示数，则电路中存在的故障可能是　
　（选填“小灯泡断路”、“小灯泡短路”或“滑动变阻器处断路”）；
（3）排除故障，进行实验。某小组同学观察到电压表示数为2.0V，要使小灯泡L正常发光，应将滑动变阻器的滑片P向　
　（选填“A”或“B”）端移动；当灯正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为　
　W；
（4）实验结束后，在交流讨论中，有同学提出：利用该电路还可以探究得出“通过导体的电流与导体两端的电压成正比”的结论，你认为这种说法　
　（选填“合理”或“不合理”），理由是　
　。
四．计算题（共3小题）
23．如图所示，电源两端电压保持不变，电阻R2阻值为20Ω．闭合开关S后，电流表A1的示数为0.5A，电流表A2的示数为0.3A。
求：（1）通电20s电阻R2消耗的电能；
（2）电源两端的电压；
（3）电阻R1的阻值。

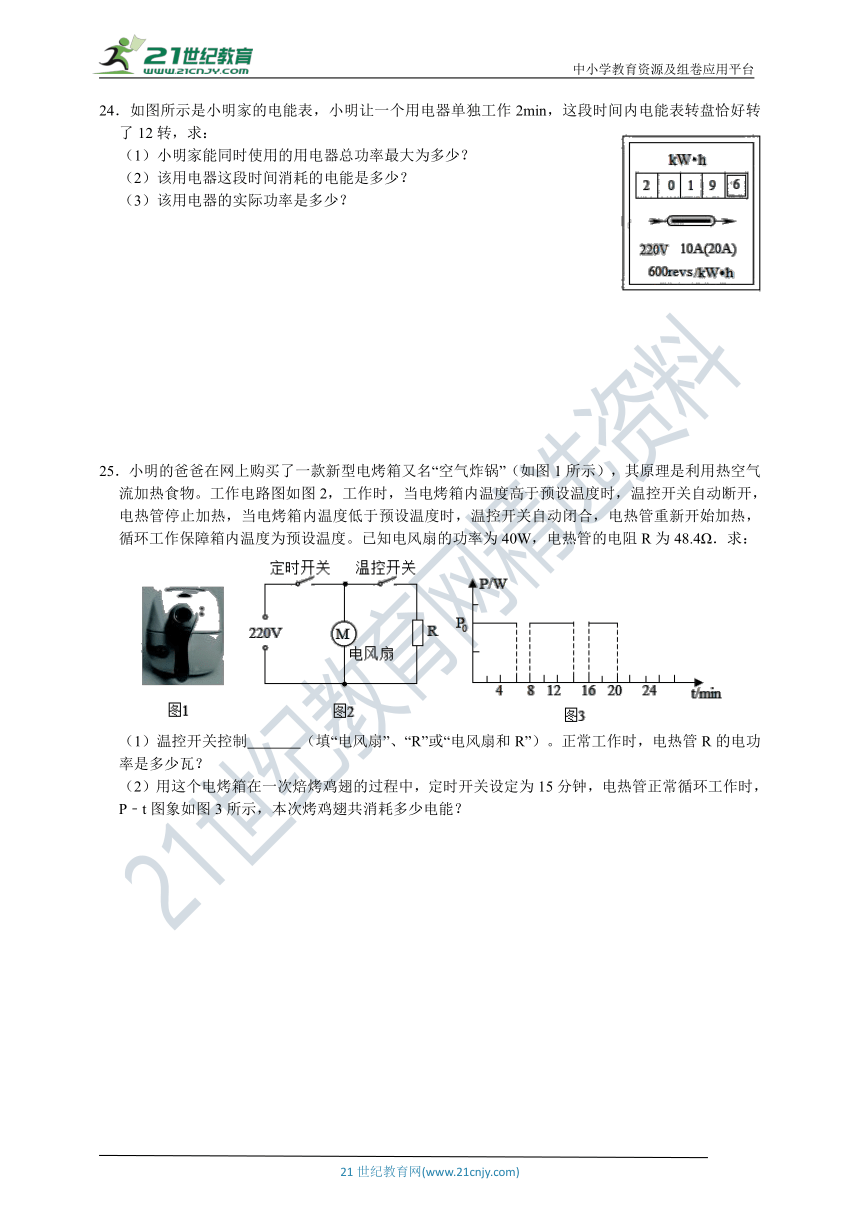

24．如图所示是小明家的电能表，小明让一个用电器单独工作2min，这段时间内电能表转盘恰好转了12转，求：
（1）小明家能同时使用的用电器总功率最大为多少？
（2）该用电器这段时间消耗的电能是多少？
（3）该用电器的实际功率是多少？
25．小明的爸爸在网上购买了一款新型电烤箱又名“空气炸锅”（如图1所示），其原理是利用热空气流加热食物。工作电路图如图2，工作时，当电烤箱内温度高于预设温度时，温控开关自动断开，电热管停止加热，当电烤箱内温度低于预设温度时，温控开关自动闭合，电热管重新开始加热，循环工作保障箱内温度为预设温度。已知电风扇的功率为40W，电热管的电阻R为48.4Ω．求：
（1）温控开关控制　
　（填“电风扇”、“R”或“电风扇和R”）。正常工作时，电热管R的电功率是多少瓦？
（2）用这个电烤箱在一次焙烤鸡翅的过程中，定时开关设定为15分钟，电热管正常循环工作时，P﹣t图象如图3所示，本次烤鸡翅共消耗多少电能？

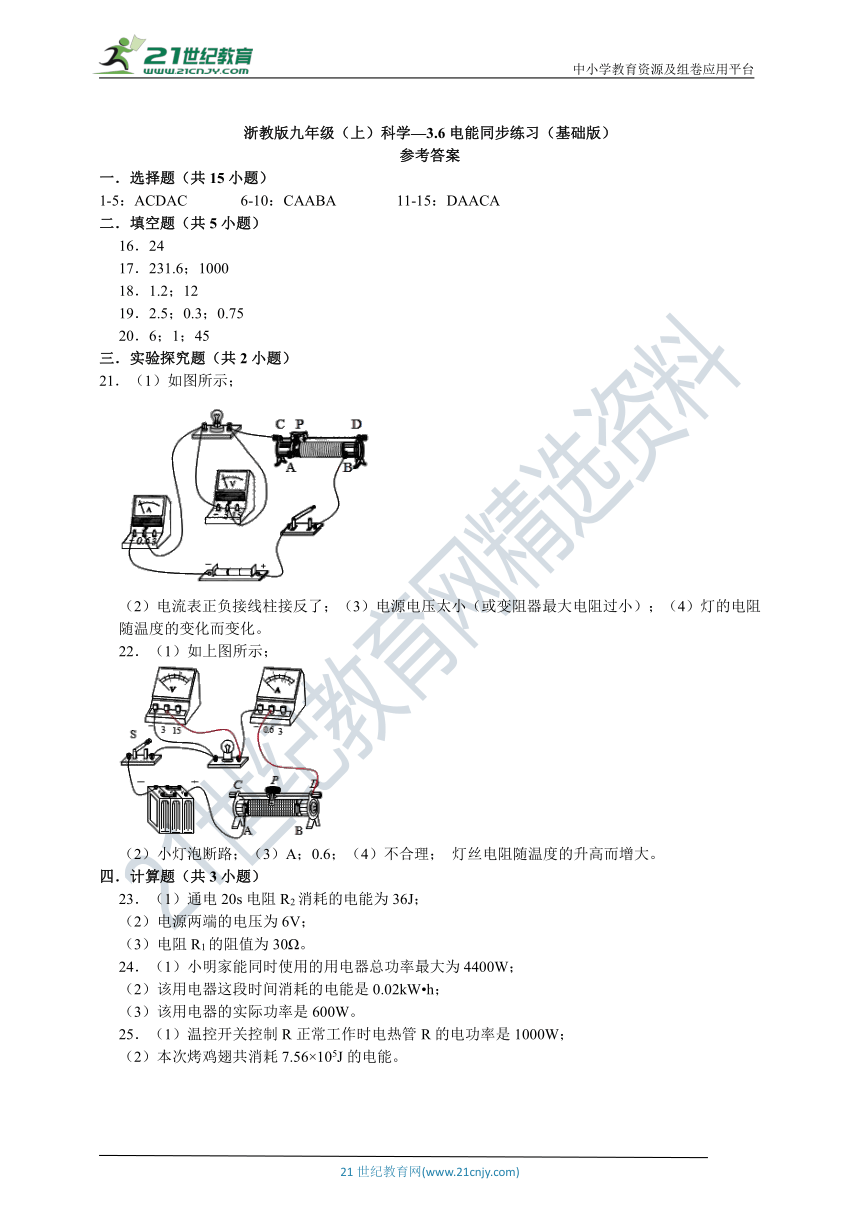

浙教版九年级（上）科学—3.6电能同步练习（基础版）
参考答案
一．选择题（共15小题）
1-5：ACDAC
6-10：CAABA
11-15：DAACA
二．填空题（共5小题）
16．24
17．231.6；1000
18．1.2；12
19．2.5；0.3；0.75
20．6；1；45
三．实验探究题（共2小题）
21．（1）如图所示；
（2）电流表正负接线柱接反了；（3）电源电压太小（或变阻器最大电阻过小）；（4）灯的电阻随温度的变化而变化。
22．（1）如上图所示；
（2）小灯泡断路；（3）A；0.6；（4）不合理；
灯丝电阻随温度的升高而增大。
四．计算题（共3小题）
23．（1）通电20s电阻R2消耗的电能为36J；
（2）电源两端的电压为6V；
（3）电阻R1的阻值为30Ω。
24．（1）小明家能同时使用的用电器总功率最大为4400W；
（2）该用电器这段时间消耗的电能是0.02kW?h；
（3）该用电器的实际功率是600W。
25．（1）温控开关控制R正常工作时电热管R的电功率是1000W；
（2）本次烤鸡翅共消耗7.56×105J的电能。
试题解析
一．选择题（共15小题）
1．【解答】解：
A、电熨斗把电能转化为内能，是利用电流热效应工作的，故A正确；
B、电风扇主要把电能转化为机械能，不是利用电流热效应工作的，故B错误；
C、LED灯主要把电能转化为光能，不是利用电流热效应工作的，故C错误；
D、笔记本电脑主要把电能转化为光能、机械能，不是利用电流热效应工作的，故D错误。
故选：A。
2．【解答】解：家用白炽灯上标有“220V
40W”，说明白炽灯的额定电压是220V，额定功率是40W。
故选：C。
3．【解答】解：因为各用电器各自在额定电压下正常工作，
所以四个用电器的实际功率等于它们的额定功率，
在各选项中“110V
60W”的用电器的额定功率最大，其实际功率也最大，
根据W＝Pt可知，其在相同时间内，电流做功最多，故D符合题意。
故选：D。
4．【解答】解：节能灯正常工作时的功率P＝20W＝0.02kW，消耗的电能W＝1度＝1kW?h，
由P＝可得，消耗1度电时它的工作时间：
t＝＝＝50h。
故选：A。
5．【解答】解：由题可知，三盏灯都正常发光，它们的实际功率都是各自的额定功率。三盏灯中c灯的额定功率最大，所以c灯的实际功率也最大，灯泡亮度由实际功率决定。故c灯最亮。
故选：C。
6．【解答】解：
设三盏灯分别为甲、乙、丙，且规格分别为“220V
100W”“110V
100W”“36V
100W”，
当三盏灯并联在36V的电路中时，由并联电路的电压特点可知，三盏灯两端的电压都为36V；
由于甲乙的实际电压小于额定电压，因此甲乙两灯都不能正常发光，并且实际功率都小于额定功率100W；丙的实际电压等于额定电压，所以丙的实际功率等于额定功率100W；由此可知，当三盏灯并联在36V的电路中时，丙灯泡“36V
100W”最亮。
故选：C。
7．【解答】解：
AC．由题意可知，甲电热水壶的额定功率大于乙的额定功率，正常工作时的实际功率和额定功率相等，则P甲＞P乙，
因电功率是表示用电器消耗电能快慢（电流做功快慢）的物理量，所以电流通过甲做功一定比乙快，甲消耗电能一定比乙快，故A正确、C错误；
BD．虽然P甲＞P乙，但两电热水壶正常工作的时间未知，由W＝Pt可知，不能比较电流做功的关系和两者消耗的电能的关系，故BD错误。
故选：A。
8．【解答】解：由两灯泡的铭牌参数可知，甲灯泡的额定功率大于乙灯泡的额定功率，
因灯泡正常发光时的功率和额定功率相等，
所以，甲、乙两灯都正常发光时，甲灯泡的实际功率较大，
由P＝的变形式W＝Pt可知，相同时间内，甲灯泡消耗电能较大，即W甲＞W乙。
故选：A。
9．【解答】解：灯泡正常工作时的功率P＝25W＝0.025kW，
由W＝Pt可得，1度电即1kW?h的电能可供灯泡正常工作的时间：
t＝＝＝40h。
故选：B。
10．【解答】解：
A、电能表上标有“2500r/kW?h”，表示每消耗1kW?h的电能，电能表的转盘转2500转，故A正确；
B、小明家记录10月初电能表示数为1432.77kW?h，由图可知11月初的示数1537.7kW?h，所以他家10月份用电量等于1537.7kW?h﹣1432.7kW?h＝105kW?h，故B错误；
C、此时电能表能长期正常运行的最大电流为20A，故C错误；
D、由图可知11月初的示数1537.7kW?h，即到11月初他家已经消耗电能是1537.7kW?h，故D错误。
故选：A。
11．【解答】解：A、由甲的铭牌“12V
12W”知：甲的额定电压U甲＝12V，额定功率P甲＝12W；
甲的额定电流I甲＝＝＝1A，电阻R甲＝＝＝12Ω；
由乙的铭牌“6V
3W”知：乙的额定电压U乙＝6V，额定功率P乙＝3W；
乙灯的额定电流I乙＝＝＝0.5A，电阻R乙＝＝＝12Ω；
甲灯与乙灯的电阻相等，A说法正确，不符合题意。
B、两灯串联时，流过电路的最大电流I＝I乙＝0.5A，电路两端的电压U＝I（R甲+R乙）＝0.5A×（12Ω+12Ω）＝12V，B说法正确，不符合题意；
C、两灯串联在6V电源上时，流过它们的电流I相等，R甲＝R乙，由P＝I2R知两灯的实际功率相等，灯的亮度相同，C说法正确，不符合题意。
D、两灯并联在6V电源上时，它们两端的电压U＝6V相等，R甲＝R乙，由P＝知两灯的实际功率相等，两灯的亮度相同，D说法错误，符合题意；
故选：D。
12．【解答】解：根据电阻越串越大、大于任何一个分电阻，电阻越并越小、小于任何一个分电阻可知，当两个电阻并联时总电阻最小，由W＝t可知，两电阻并联时，电路的总电阻最小，相同时间内电流做功最多。
故选：A。
13．【解答】解：由题意可知，P1：P2＝2：3，t1：t2＝3：2，
由P＝可得，消耗的电能之比：
＝＝×＝×＝。
故选：A。
14．【解答】解：按电路图连接电路，闭合开关之前，为保护电路，要求滑动变阻器的滑片在阻值最大处，闭合开关时，电压表的示数不一定等于小灯泡的额定电压，此时要通过调节滑动变阻器的滑片，使小灯泡两端的电压等于其额定电压，用手调节滑片，眼睛看着电压表的示数。
故选：C。
15．【解答】解：由电路图可知，电路元件A和B串联，电流表测电路中的电流，
∵串联电路中各处的电流相等，
∴电流表的示数为0.4A时，IA＝IB＝I＝0.4A，
由图象可知，A和B两端的电压分别为：
UA＝2V，UB＝2.5V，
∵串联电路中总电压等于各分电压之和，
∴电源的电压：
U＝UA+UB＝2V+2.5V＝4.5V，故BD不正确；
电路消耗的总功率：
P＝UI＝4.5V×0.4A＝1.8W，故A正确，C不正确。
故选：A。
二．填空题（共5小题）
16．【解答】解：
由P＝可得一架无人机持续亮灯1h消耗的电能：
W＝Pt＝20×10﹣3kW×1h＝20×10﹣3kW?h＝0.02kW?h，
1200架无人机持续亮灯1h消耗的电能：
W′＝W×1200＝0.02kW?h×1200＝24kW?h。
故答案为：24。
17．【解答】解：
（1）电能表示数的单位是kW?h，最后一位为小数，所以此时的示数为：231.6kW?h；
（2）2500r/（kW?h）表示每消耗1kW?h的电能，电能表的转盘转2500转，
则转盘转250转，电饭煲消耗的电能：
W＝kW?h＝0.1kW?h，
电饭煲正常工作的电功率，即额定功率：
P＝＝＝1kW＝1000W。
故答案为：231.6；1000。
18．【解答】解：由P＝可得，该LED灯30天消耗的电能：
W＝Pt＝10×10﹣3kW×30×4h＝1.2kW?h；
这些电能可供“220V
100W”的白炽灯正常工作的时间：
t′＝＝＝12h。
故答案为：1.2；12。
19．【解答】解：在实验室测量额定电压为2.5V小灯泡的额定功率时，电压表与灯泡并联，电流表与灯泡串联，
小灯泡正常发光时其两端的电压为2.5V，即调节滑动变阻器使电压表示数为2.5V，
由图可知，电流表的量程为0～0.6A，分度值为0.02A，通过小灯泡的电流为0.3A，
则小灯泡的额定电功率P＝UI＝2.5V×0.3A＝0.75W。
故答案为：2.5；0.3；0.75。
20．【解答】解：（1）由P＝得，小灯泡正常发光时的电阻：
R＝＝＝6Ω；
（2）由乙图知当电压表示数为2V时，流过小灯泡的电流为0.5A，
此时小灯泡消耗的电功率为：P′＝U′I′＝2V×0.5A＝1W；
（3）10s内电路消耗的总电能：W＝UI′t＝9V×0.5A×10s＝45J。
故答案为：6；1；45。
三．实验探究题（共2小题）
21．【解答】解：（1）小灯泡的额定电压为2.5V，故电压表选用小量程与灯并联，由图丙知，电流表选用小量程与灯串联，如下所示：
（2）电路连接完后，闭合开关，电流表指针如图乙所示，其故障原因是：电流表正负接线柱接反了。
（3）正确连接电路后，语馨无论怎么调节滑动变阻器都不能使灯泡两端的电压达到2.5V，其可能的原因是电源电压太小（或变阻器最大电阻过小）；
（4）根据如图丙所示的U﹣I图象，由图可知，小灯泡的电阻是变化的，其主要原因是：灯的电阻随温度的变化而变化。
故答案为：（1）如上所示；（2）电流表正负接线柱接反了；（3）电源电压太小（或变阻器最大电阻过小）；（4）灯的电阻随温度的变化而变化。
22．【解答】解：（1）灯的额定电压为2.5V，所以电压表选用小量程并联在灯的两端，灯正常工作时的电流大小
I＝＝＝0.25A＜0.6A，所以电流表选用小量程与灯串联在电路中，滑动变阻器一上一下的串联在电路中，如下图所示：
（2）闭合开关灯泡不亮，可能是灯泡断路或短路或灯泡之外的电路断路；电流表无示数，可能是电路断路；电压表有示数，说明电压表与电源两端是连通的，电压表并联电路之外不存在断路；综合分析知电路故障可能是：小灯泡断路而导致电压表串联在电路中了；
（3）灯的电压为2.5V时才正常发光，现在的电压为2V小于2.5V，应增大灯的电压，减小变阻器分得的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，所以滑片向A端（左端）移动；由图丙，电流表小量程分度值为0.02A，示数大小为0.24A，灯的额定功率P＝UI＝2.5V×0.24A＝0.6W；
（4）探究出导体中电流和导体两端电压成正比时要控制电阻大小不变，而灯丝电阻随温度的升高而增大，这种说法不合理。
故答案为：（1）如上图所示；（2）小灯泡断路；（3）A；0.6；（4）不合理；
灯丝电阻随温度的升高而增大。
四．计算题（共3小题）
23．【解答】解：由电路图可知，R1与R2并联，电流表A1测干路电流，电流表A2测R2支路的电流；
（1）通电20s电阻R2消耗的电能为：
W＝R2t＝（0.3A）2×20Ω×20s＝36J；
（2）由I＝可得，
R2两端的电压：
U2＝I2R2＝0.3A×20Ω＝6V，
因为并联电路各支路电压相等且等于电源电压，
所以电源电压：U＝U2＝6V；
（3）因并联电路中干路电流等于各支路电流之和，
所以，通过R1的电流：
I1＝I﹣I2＝0.5A﹣0.3A＝0.2A，
因并联电路中各支路两端的电压相等，
所以，R1的阻值：
R1＝＝＝30Ω；
答：（1）通电20s电阻R2消耗的电能为36J；
（2）电源两端的电压为6V；
（3）电阻R1的阻值为30Ω。
24．【解答】解：
（1）由图知，电能表的工作电压是220V，电能表平时工作允许通过的最大电流为20A，
小明家同时使用的用电器最大总功率：
P最大＝UI最大＝220V×20A＝4400W；
（2）“600revs/kW?h”表示每消耗1kW?h的电能，电能表的转盘转600r，
电能表的转盘转12r，用电器消耗的电能：
W＝kW?h＝0.02kW?h；
（3）该用电器的电功率：
P＝＝＝0.6kW＝600W。
答：（1）小明家能同时使用的用电器总功率最大为4400W；
（2）该用电器这段时间消耗的电能是0.02kW?h；
（3）该用电器的实际功率是600W。
25．【解答】解：
（1）由电路图可知，电烤箱在加热工作时，电风扇和电热管是并联关系，温控开关在电热管R支路上，所以它控制电热管R；
由P＝可得电热管正常工作时的电功率：
PR＝＝＝1000W。
（2）由电路图可知，当焙烤鸡翅时，电风扇与电热管是并联关系，电风扇在15分钟内一直工作：
由P＝可得电风扇消耗的电能：
WM＝PMtM＝40W×15×60s＝3.6×104J，
从丙图可知电热管在15分钟内，只工作了12min，电热管消耗的电能：
WR＝PRtR＝1000W×12×60s＝7.2×105J，
本次焙烤鸡翅共消耗的电能：
W＝WM+WR＝3.6×104J+7.2×105J＝7.56×105J。
答：（1）温控开关控制R正常工作时电热管R的电功率是1000W；
（2）本次烤鸡翅共消耗7.56×105J的电能。
