【9年级上册同步重难点集训】17 第三章 第4节 简单机械（含答案）

中小学教育资源及组卷应用平台

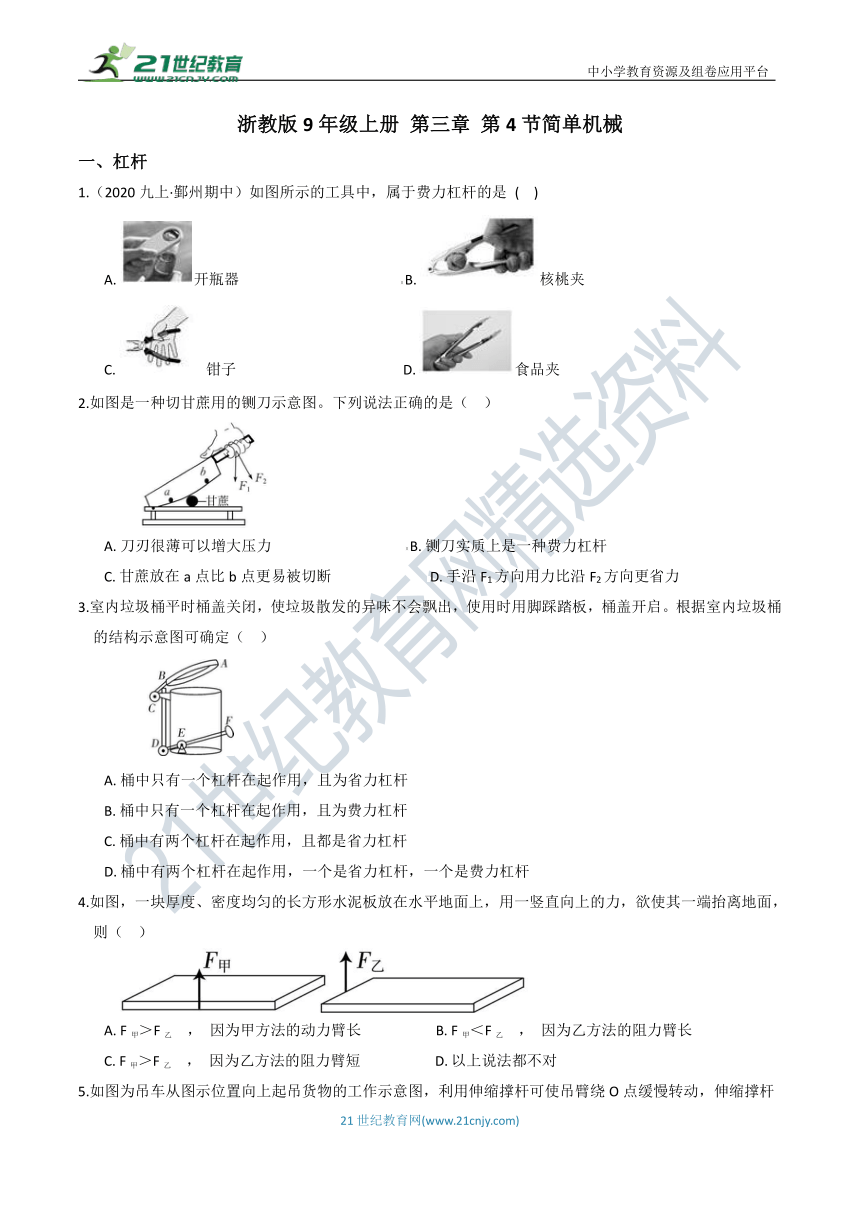

浙教版9年级上册
第三章
第4节简单机械
一、杠杆
1.（2020九上·鄞州期中）如图所示的工具中，属于费力杠杆的是
(
??)
A.?开瓶器???????????????????????????????????????????????B.?核桃夹
C.?钳子????????????????????????????????????????????????D.?食品夹
2.如图是一种切甘蔗用的铡刀示意图。下列说法正确的是（??
）
A.?刀刃很薄可以增大压力???????????????????????????????????????B.?铡刀实质上是一种费力杠杆
C.?甘蔗放在a点比b点更易被切断????????????????????????????D.?手沿F1方向用力比沿F2方向更省力
3.室内垃圾桶平时桶盖关闭，使垃圾散发的异味不会飘出，使用时用脚踩踏板，桶盖开启。根据室内垃圾桶的结构示意图可确定（??
）
A.?桶中只有一个杠杆在起作用，且为省力杠杆
B.?桶中只有一个杠杆在起作用，且为费力杠杆
C.?桶中有两个杠杆在起作用，且都是省力杠杆
D.?桶中有两个杠杆在起作用，一个是省力杠杆，一个是费力杠杆
4.如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面，则（??
）
A.?F甲＞F乙
，
因为甲方法的动力臂长?????????????????????B.?F甲＜F乙
，
因为乙方法的阻力臂长
C.?F甲＞F乙
，
因为乙方法的阻力臂短?????????????????????D.?以上说法都不对

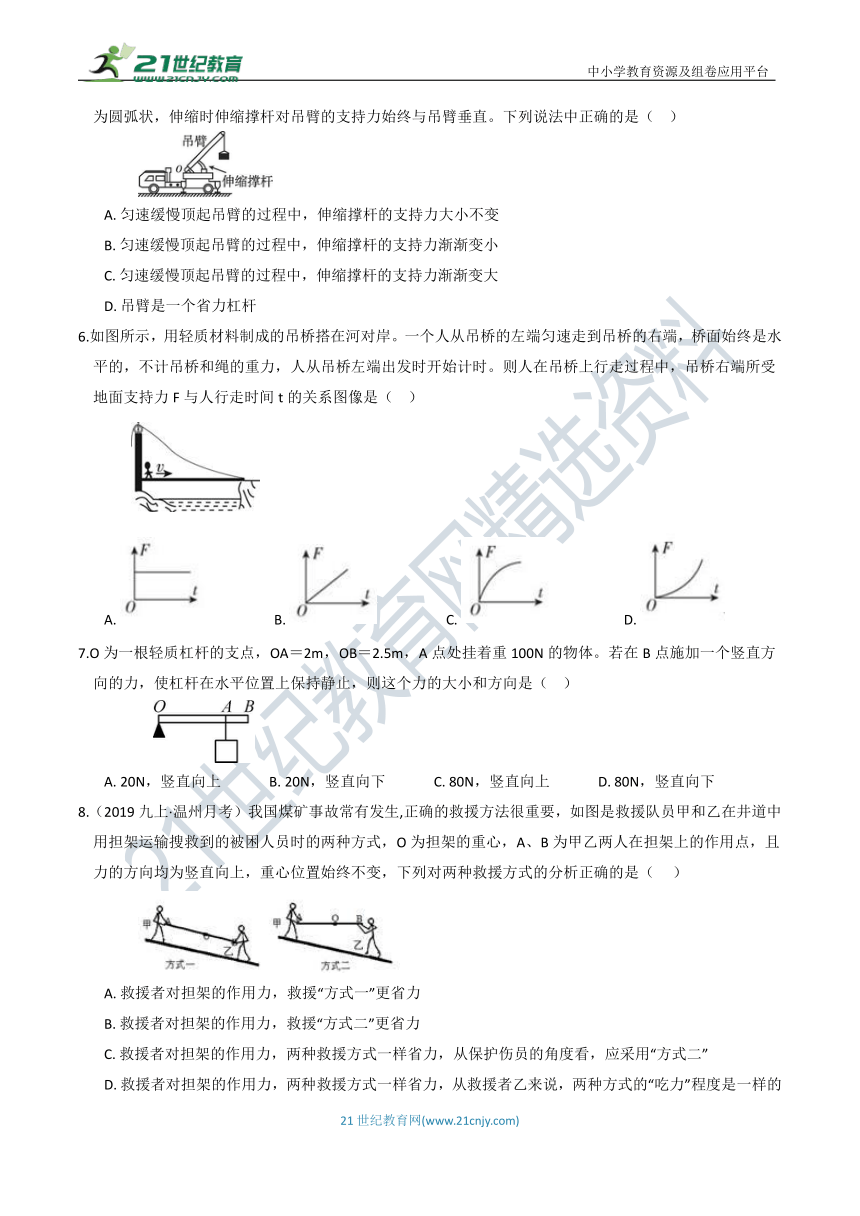

5.如图为吊车从图示位置向上起吊货物的工作示意图，利用伸缩撑杆可使吊臂绕O点缓慢转动，伸缩撑杆为圆弧状，伸缩时伸缩撑杆对吊臂的支持力始终与吊臂垂直。下列说法中正确的是（??
）
A.?匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力大小不变
B.?匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小
C.?匀速缓慢顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大
D.?吊臂是一个省力杠杆
6.如图所示，用轻质材料制成的吊桥搭在河对岸。一个人从吊桥的左端匀速走到吊桥的右端，桥面始终是水平的，不计吊桥和绳的重力，人从吊桥左端出发时开始计时。则人在吊桥上行走过程中，吊桥右端所受地面支持力F与人行走时间t的关系图像是（??
）
A.????????????????????B.????????????????????C.????????????????????D.?
7.O为一根轻质杠杆的支点，OA＝2m，OB＝2.5m，A点处挂着重100N的物体。若在B点施加一个竖直方向的力，使杠杆在水平位置上保持静止，则这个力的大小和方向是（??
）
A.?20N，竖直向上??????????????B.?20N，竖直向下??????????????C.?80N，竖直向上??????????????D.?80N，竖直向下
8.（2019九上·温州月考）我国煤矿事故常有发生,正确的救援方法很重要，如图是救援队员甲和乙在井道中用担架运输搜救到的被困人员时的两种方式，O为担架的重心，A、B为甲乙两人在担架上的作用点，且力的方向均为竖直向上，重心位置始终不变，下列对两种救援方式的分析正确的是（
???）
A.?救援者对担架的作用力，救援“方式一”更省力
B.?救援者对担架的作用力，救援“方式二”更省力
C.?救援者对担架的作用力，两种救援方式一样省力，从保护伤员的角度看，应采用“方式二”
D.?救援者对担架的作用力，两种救援方式一样省力，从救援者乙来说，两种方式的“吃力”程度是一样的

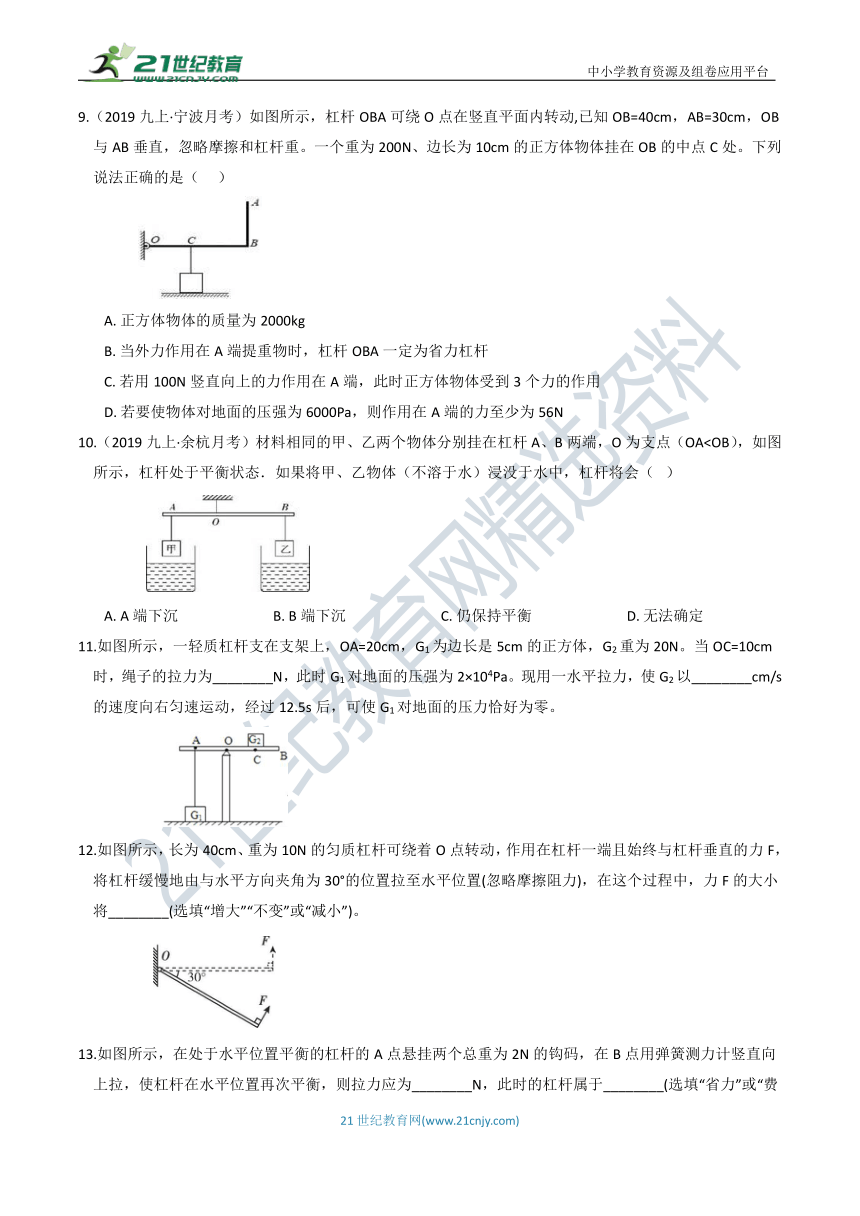

9.（2019九上·宁波月考）如图所示，杠杆OBA可绕O点在竖直平面内转动,已知OB=40cm，AB=30cm，OB与AB垂直，忽略摩擦和杠杆重。一个重为200N、边长为10cm的正方体物体挂在OB的中点C处。下列说法正确的是（
???）
A.?正方体物体的质量为2000kg
B.?当外力作用在A端提重物时，杠杆OBA一定为省力杠杆
C.?若用100N竖直向上的力作用在A端，此时正方体物体受到3个力的作用
D.?若要使物体对地面的压强为6000Pa，则作用在A端的力至少为56N
10.（2019九上·余杭月考）材料相同的甲、乙两个物体分别挂在杠杆A、B两端，O为支点（OA）
A.?A端下沉???????????????????????????B.?B端下沉???????????????????????????C.?仍保持平衡???????????????????????????D.?无法确定
11.如图所示，一轻质杠杆支在支架上，OA=20cm，G1为边长是5cm的正方体，G2重为20N。当OC=10cm时，绳子的拉力为________N，此时G1对地面的压强为2×104Pa。现用一水平拉力，使G2以________cm/s的速度向右匀速运动，经过12.5s后，可使G1对地面的压力恰好为零。
12.如图所示，长为40cm、重为10N的匀质杠杆可绕着O点转动，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由与水平方向夹角为30°的位置拉至水平位置(忽略摩擦阻力)，在这个过程中，力F的大小将________(选填“增大”“不变”或“减小”)。

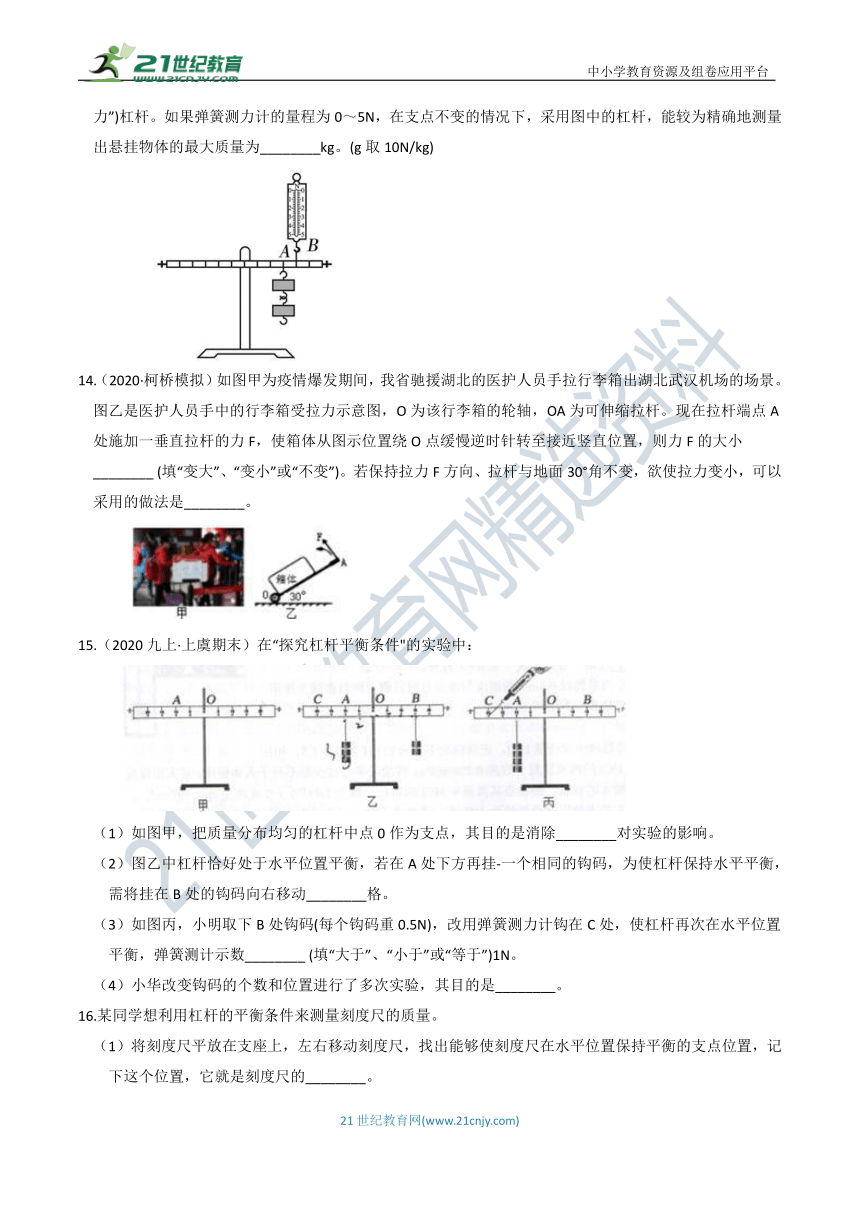

13.如图所示，在处于水平位置平衡的杠杆的A点悬挂两个总重为2N的钩码，在B点用弹簧测力计竖直向上拉，使杠杆在水平位置再次平衡，则拉力应为________N，此时的杠杆属于________(选填“省力”或“费力”)杠杆。如果弹簧测力计的量程为0～5N，在支点不变的情况下，采用图中的杠杆，能较为精确地测量出悬挂物体的最大质量为________kg。(g取10N/kg)
14.（2020·柯桥模拟）如图甲为疫情爆发期间，我省驰援湖北的医护人员手拉行李箱出湖北武汉机场的场景。图乙是医护人员手中的行李箱受拉力示意图，O为该行李箱的轮轴，OA为可伸缩拉杆。现在拉杆端点A处施加一垂直拉杆的力F，使箱体从图示位置绕O点缓慢逆时针转至接近竖直位置，则力F的大小________?(填“变大”、“变小”或“不变”)。若保持拉力F方向、拉杆与地面30°角不变，欲使拉力变小，可以采用的做法是________。
15.（2020九上·上虞期末）在“探究杠杆平衡条件"的实验中：
（1）如图甲，把质量分布均匀的杠杆中点0作为支点，其目的是消除________对实验的影响。
（2）图乙中杠杆恰好处于水平位置平衡，若在A处下方再挂-一个相同的钩码，为使杠杆保持水平平衡，需将挂在B处的钩码向右移动________格。
（3）如图丙，小明取下B处钩码(每个钩码重0.5N)，改用弹簧测力计钩在C处，使杠杆再次在水平位置平衡，弹簧测计示数________?(填“大于”、“小于”或“等于”)1N。
（4）小华改变钩码的个数和位置进行了多次实验，其目的是________。
16.某同学想利用杠杆的平衡条件来测量刻度尺的质量。
（1）将刻度尺平放在支座上，左右移动刻度尺，找出能够使刻度尺在水平位置保持平衡的支点位置，记下这个位置，它就是刻度尺的________。
（2）如图所示，将质量为m1的物体挂在刻度尺左边某一位置，向________(选填“左”或“右”)移动刻度尺，直到刻度尺能够在支座上重新保持水平平衡。记录物体悬挂点到支座的距离L1和刻度尺的________到支座的距离L2。
（3）根据杠杆的平衡条件，可以计算出刻度尺的质量m＝________(用题目中所给物理量表示)。
17.（2020·台州模拟）小毛利用身边的器材做实验，验证杠杆的平衡条件。
（1）将塑料直尺放在削成楔形的橡皮上，使其处于________平衡，如图甲所示。则支点O与直尺的________一定在同一竖直线上；
（2）往直尺两端放不同数量的相同硬币，并调节硬币位置，使直尺在水平位置平衡，如图乙所示。小明测出乙图中的l1、l2作为力臂的大小，发现G1×l1≠G2×l2。原因是________?。
18.如图所示，质量不计的木板AB长1.6m，可绕固定点O转动，离O点0.4m的B端挂一重物G，板的A端用一根与水平地面成30°夹角的细绳拉住，木板在水平位置平衡时绳的拉力是8N，木板水平平衡。
?
（1）在图上作出绳对木板的拉力的力臂。
（2）求重物G的大小。
（3）之后在O点的正上方放一质量为0.5kg的小球，若小球以20cm/s的速度由O点沿木板向A端匀速运动，问小球至少运动多长时间细绳的拉力减小到零？(g取10N/kg，绳的重力不计)
19.如图所示，将长为1.2m的轻质木棒平放在水平方形台面上，左右两端点分别为A、B，它们距台面边缘处的距离均为0.3m。在A端挂一个重为30N的物体，在B端挂一个重为G的物体。
（1）若G＝30N，台面受到木棒的压力为________N。
（2）若要使木棒右端下沉，B端挂的物体至少要大于________N。
（3）若B端挂物体后，木棒仍在水平台面上静止，则G的取值范围为________N。
二、滑轮
20.（2020九上·鄞州期中）如图所示，拉力F为5N，物体A以0.1m/s的速度在物体B表面向左做匀速直线运动（B表面足够长）；物体B静止在地面上，受到地面水平向左4N的摩擦力，弹簧测力计示数为12N．下列说法正确的是（
??）
A.?物体A受到的摩擦力为10N??????????????????????????????????B.?拉力F的功率为1.5W
C.?滑轮组的机械效率为80%????????????????????????????????????D.?拉力F增大到15N时，物体B开始向左运动
21.（2020·龙湾模拟）如图甲是上肢力量健身器示意图，杠杆AB可绕O点在竖直平面内转动，AO=2BO，配重的重力为100牛，小明通过细绳在B点施加竖直向下的拉力为FB
，
杠杆在水平位置平衡，配重对地面的压力记为F压
，
拉力FB与压力F压的关系如图乙所示，杠杆AB和细绳的质量及所有摩擦均忽略不计，动滑轮重力为G动
，
下列说法正确的是(???
)
A.?配重对地面的压力F压为50牛时，小明在B点施加竖直向下的拉力FB为160牛
B.?配重对地面的压力F压为90牛时，小明在B点施加竖直向下的拉力FB为40牛
C.?配重对地面的压力F压为10牛时，小明在B点施加竖直向下的拉力FB为360牛
D.?配重刚好被匀速拉起时，小明在B点施加竖直向下的拉力FB为440牛
22.如图所示，滑轮下挂重500N的物体G，滑轮重40N，绳和杠杆都是轻质的。要在图示位置使杠杆平衡，在杠杆的A点所加的竖直向上的力F应是(杠杆上标度的间距相等)（??
）
A.?270N??????????????????????????????????B.?360N??????????????????????????????????C.?540N??????????????????????????????????D.?720N
23.建筑工人用如图所示的滑轮组，在4s内将重为1500N的物体沿水平方向匀速移动2m的过程中，所用的拉力大小为375N，物体受到水平地面的摩擦力为物重的0.4倍。在此过程中下列说法正确的是（??
）
A.?绳子自由端沿水平方向移动了6m????????????????????????B.?物体受到的拉力为750N
C.?拉力F的功率为750W??????????????????????????????????????????D.?滑轮组的机械效率为80%
24.如图所示在水平拉力F的作用下，使重300N的物体在水平桌面上以0.1m/s的速度匀速运动时，物体与桌面的摩擦力为60N(不计绳重、动滑轮重及摩擦)，F及其功率的大小分别为（??
）
A.?20N
2W????????????????????????????B.?20N
6W????????????????????????????C.?60N
2W????????????????????????????D.?30N
6W
25.如图所示，在水平拉力F作用下，使重40N的物体A匀速移动4m，物体A受到地面的摩擦力为5N，不计滑轮、绳子的重力及滑轮与绳子间的摩擦，拉力F做的功为（??
）
A.?160J?????????????????????????????????????B.?200J?????????????????????????????????????C.?20J?????????????????????????????????????D.?180J
26.如图所示，用四个滑轮组分别匀速提升重力均为G的物体，若不计滑轮重、绳重及摩擦，下列关系式正确的是（??
）
A.?3F1＝G
B.?3F2＝G
C.?F3＝2G
???D.?F4＝2G
27.（2020·余姚模拟）如图所示，用10N的水平拉力F拉滑轮，使足够长的物体A以0.2m/s的速度在水平地面上匀速运动，弹簧测力计的示数为3N。已知A的质量是1kg，B的质量为0.5kg。不计滑轮重、弹簧测力计重、绳重和滑轮摩擦，则下列说法中正确的是(???
)
A.?物体A对地面的压力为10N
B.?绳子拉物体A的功率为2W
C.?物体B受到的摩擦力为3N，方向水平向右
D.?在运动过程中若将拉力F增大到12N，弹簧测力计的示数仍为3N
28.（2019九上·萧山月考）如图所示，整个装置处于静止状态，弹簧测力计A、B、C的示数分别为FA、FB、FC
，
如果FC＝5N，则FA、FB示数是（???
）
A.?FA＝15N、FB＝15N???????????????????????????????????????????B.?FA＝10N、FB＝10N
C.?FA＝10N、FB＝15N???????????????????????????????????????????D.?FA＝15N、FB＝10N
29.（2019·杭州模拟）图示滑轮组，在2s内将物重G为1000N的物体沿水平方向匀速移动0.8m，所用水平拉力F为300N，物体受到水平地面的摩擦力f为物重G的0.4倍。在此过程中，说法正确的是（??
）
A.?绳子自由端沿水平方向移动的速度为1.2m／s??????B.?物体受到的拉力为600N
C.?拉力F的功率为120W??????????????????????????????????????????D.?滑轮组的机械效率为66.7％
30.小丽同学用水平力F拉动如图所示装置，使重100N的A物体4s内在水平地面上匀速运动了80cm，物体B重50N(物体B与A始终接触)，此过程中地面受到的摩擦力为10N，弹簧测力计的示数为8N。若不计滑轮重、弹簧测力计重、绳重和绳与滑轮间摩擦，则滑轮移动的速度为________m/s，水平拉力F的功率为________W。
31.（2020·越城模拟）如图，三个滑轮拉同一物体在同一水平面上做匀速直线运动，所使用的拉力分别为F1、F2和F3
，
不计滑轮重力、轮与绳之间的摩擦，则图
________(填“甲”“乙”或“丙”)中的滑轮属于定滑轮，拉力F1、F2和F3的大小关系是________。
32.（2020·奉化模拟）如图所示，质量为m的人站在质量为
的均匀木板AB中点，木板可以绕B端转动，要使木板处于水平状态不动，此人拉力的大小为________。(摩擦忽略不计)
33.（2020九下·绍兴月考）如图所示，不计滑轮重及摩擦，物体M为边长5cm、质量7.5千克的正方体，用三种不同方法拉动物体在相同的水平地面上做匀速直线运动，使物体以相等速度移动相同的距离。
（1）物体M放在水平地面上时对地面的压强为________帕；
（2）所用拉力分别是F1、F2、F3
，
则F1：F2：F3=________?；
（3）拉力F1、F2、F3的功率分别为P1、P2、P3
，
则P1：P2：P3=________。
34.利用如图所示的滑轮组，用F＝1000N的力拉绳子自由端，货物A以0.1
m/s的速度匀速直线运动10s，整个过程中，滑轮组的机械效率为75%。求：
（1）货物A在10s内移动的距离。
（2）这个过程中拉力F的功率。
（3）水平地面对货物A的摩擦力大小。
35.某建筑工地用升降机提升大理石的示意图如图所示。升降机货箱重为400N，g取10N/kg。不计滑轮和钢丝绳的重力，不计摩擦。试求：
（1）已知大理石的密度是
2.8×103
kg/m3
，
每块大理石的体积是1.0×10－2m3
，
则每块大理石所受重力是多少？
（2）如果每根钢丝绳上能承受的最大拉力是2000N，则该升降机一次最多能匀速提升多少块大理石？
（3）某次提升中，升降机在1min内将货物匀速提升了15m，钢丝绳的拉力是2000N。则钢丝绳的拉力的功率是多少？
三、机械效率
36.图甲中用力F1水平拉着重为G的物体在水平路面上匀速移动s的距离。图乙中用动滑轮拉着它也在同一路面上匀速移动s的距离，水平拉力为F2。使用动滑轮的过程中（??
）
A.?总功为W总＝F2s?????????????????????????????????????????????????B.?有用功为W有＝Gs
C.?机械效率为η＝
???????????????????????????????????????D.?额外功为W额＝2F2s－F1s
37.如图所示的滑轮组中，动滑轮重1N，小强用6N的拉力F通过该滑轮组匀速拉起重10N的物体，物体沿竖直方向上升0.4m。此过程中，额外功和机械效率分别是（??
）
A.?0.4J
83.3%???????????????????????B.?0.8J
91.7%???????????????????????C.?0.8J
83.3%???????????????????????D.?0.4J
91.7%
38.如图所示，物理兴趣小组分别用甲、乙两个滑轮组匀速提起质量相同的物体，不计绳重及摩擦。若每个滑轮质量相同，对比两个滑轮组，下列说法正确的是（??
）
A.?甲更省力，甲机械效率大????????????????????????????????????B.?乙更省力，机械效率一样大
C.?乙更省力，乙机械效率大????????????????????????????????????D.?甲更省力，机械效率一样大
39.如图所示，不计摩擦，把重G＝16N的物体匀速提起所用的拉力F＝10N，则下列关于该动滑轮的说法中错误的是（??
）
A.?动滑轮重4N????????????????????????????????????????????????????????B.?使用该动滑轮要费距离
C.?该动滑轮的机械效率为80%????????????????????????????????D.?提升物体的速度越快，机械效率越高
40.（2020·杭州模拟）如图所示，当水平拉力F＝5N时，恰好可以使物体A沿水平地面向左做匀速直线运动。已知物体A重为30N，所受地面的摩擦力为9N，物体A水平移动了1m，下列说法正确的是(
???)
A.?该装置的机械效率为90%??????????B.?拉力F移动了0.5m??????????C.?拉力做功5J??????????D.?该滑轮为定滑轮
41.（2020九上·上虞期末）如图所示，下列简单机械中，忽略杠杆、滑轮的自重、绳重及摩擦，当提起同一重物时，最省力的是(???
)
A.?????????????????B.?????????????????C.?????????????????D.?
42.用手沿竖直方向匀速拉一个动滑轮，使挂在下面重为G的物体缓缓上升，动滑轮的重力不可忽略，现改变物体的重力G，则动滑轮的机械效率η与物体重力G的关系可能是图中的
(??
)
A.?????????????????????????????B.?????????????????????????????C.?????????????????????????????D.?
43.某人用50
N的拉力将重160
N的物体沿斜面匀速拉上长为4
m、高为0.8
m的斜面顶端，则该斜面的机械效率η和斜面对物体的摩擦力f的大小分别为
(??
)
A.?η=64%，f=32
N??????????B.?η=50%，f=18
N??????????C.?η=64%，f=18
N??????????D.?η=80%，f=32
N
44.甲、乙两个滑轮组如图所示，其中的每一个滑轮重力都相同，用它们分别将重物G1、G2提高相同的高度，不计滑轮组的摩擦，下列说法中正确的是
(??
)
A.?若G1=G2
，
拉力做的额外功相同
B.?若G1=G2
，
拉力做的总功相同
C.?若G1=G2
，
甲的机械效率大于乙的机械效率
D.?用甲、乙其中的任何一个滑轮组提起不同的重物，机械效率不变
45.登山是人们喜爱的一种健身方式，露水常使山道变得湿滑，露是空气中的水蒸气________（填物态变化名称）成水形成的，因此登山时应选择一双鞋底比较________（选填“光滑”或“粗糙”）的登山鞋，以防止滑倒。登山时为避免后仰，上身应稍向前倾，同时背囊中较重的物品最好放在图示中的________（选填“A”或“B”）位置处。
46.（2020·三门模拟）用如图甲所示的装置进行“测滑轮组机械效率”的实验（忽略绳重和摩擦）。实验中，向上匀速拉动弹簧测力计并读数。改变动滑轮重，提升同一物体进行多次实验，获得数据并绘制出如图乙所示的图象。分析可知：
（1）被提升的物体重力相同时，增加动滑轮的重力，滑轮组的机械效率将________。（填“不变”、“增大”或“减小”）
（2）分析乙图象中的A点可知，被提升的物体重力为________N。
答案解析部分
一、杠杆
1.【答案】
D
2.【答案】
C
3.【答案】
D
4.【答案】
D
5.【答案】
B
6.【答案】
B
7.【答案】
C
8.【答案】
C
9.【答案】
D
10.【答案】
C
11.【答案】
10；4
12.【答案】
增大
13.【答案】
1.5；省力；3
14.【答案】
变小；伸长拉杆(减轻行李质量，将行李箱内物体向后移)重物尽量放箱体下部
15.【答案】
（1）杠杆自重(重力)（2）1（3）大于（4）使实验结论更具有普遍性，避免实验结论的偶然性。
16.【答案】
（1）重心（2）右；重心（3）
17.【答案】
（1）水平位置；重心(或中心)（2）力臂应是支点到硬币重力作用线的距离
18.【答案】
（1）解：如答图所示。
（2）解：根据杠杆平衡条件得：F绳×
AO＝G×BO，即8N×
×(1.6m－0.4m)＝G×0.4m，G＝12N。
（3）解：球的重力G球＝m球g＝0.5kg×10N/kg＝5N，当绳子拉力为0时，设球离O点距离为L球
，
则根据杠杆平衡条件得：G球×L球＝G×BO，即：5N×L球＝12N×0.4m，L球＝0.96m＝96cm。运动时间t＝
＝
＝4.8s。
19.【答案】
（1）60（2）90（3）10～90
二、滑轮
20.【答案】
C
21.【答案】
D
22.【答案】
B
23.【答案】
D
24.【答案】
B
25.【答案】
C
26.【答案】
B
27.【答案】
D
28.【答案】
C
29.【答案】
D
30.【答案】
0.1；3.6
31.【答案】
乙；F3>F2>F1
32.【答案】
33.【答案】
（1）3x104（2）2：1：4（3）1：1：1
34.【答案】
（1）解：根据v＝
可知，货物A在10s内移动的距离sA＝vAt＝0.1m/s×10s＝1m
（2）解：由图可知，动滑轮上绳子的有效股数n＝2，绳子自由端移动的速度v绳＝nvA＝2×0.1m/s＝0.2m/s，拉力的功率P＝
＝
＝Fv绳＝1000N×0.2m/s＝200W。
（3）解：由η＝
＝
＝
得，f＝nηF＝2×75%×1000N＝1500N。
35.【答案】
（1）解：根据ρ＝m/V可得，每块大理石的质量m＝ρV＝2.8×103kg/m3×1.0×
10－2m3＝28kg，每块大理石所受重力G＝mg＝28kg×10N/kg＝280N。
（2）解：升降机一次能够提起的总重G总＝3×F最大＝3×2000N＝6000N，升降机一次能提起的大理石的总重G石＝G总－G0＝6000N－400N＝5600N，升降机一次最多能提起的大理石的块数n＝
＝
＝20块。
（3）解：钢丝绳端移动的距离s＝3h＝3×15m＝45m，把货物提升15m拉力做的功W＝Fs＝2000N×45m＝9×104J，则钢丝绳的拉力的功率P＝
＝
＝1500W。
三、机械效率
36.【答案】
D
37.【答案】
C
38.【答案】
B
39.【答案】
D
40.【答案】
A
41.【答案】
A
42.【答案】
B
43.【答案】
C
44.【答案】
C
45.【答案】
液化；粗糙；A
46.【答案】
（1）减小（2）3
