2020--2021（新教材）物理必修第三册第11章 电路及其应用含答案

2020--2021（新教材）物理必修第三册第11章
电路及其应用含答案
（新教材）人教必修第三册第11章
电路及其应用
1、关于电流的概念，下列说法中正确的是(　　)
A．通过导体横截面的电荷量越多，电流越大
B．某一导体内电子运动的速率越大，电流越大
C．单位时间内通过导体横截面的电荷量越多，电流越大
D．电流的传导速率越大，电流越大
2、我国北京正负电子对撞机的储存环是周长为240
m的近似圆形轨道，当环中的电流是10
mA时(设电子的速度是3×107
m/s)，在整个环中运行的电子数目为(电子电荷量e＝1.6×10－19
C)(　　)
A．5×1011　　　　　　　
B．5×1010
C．1×102
D．1×104
3、一根粗细均匀的导线，当其两端电压为U时，通过的电流是I，若将此导线均匀拉长到原来的2倍时，电流仍为I，导线两端所加的电压变为(　　)
A.
B．U
C．2U
D．4U
4、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
5、在如图所示的电路中，通过电阻R1的电流I1是(　　)
A.　　　　　　　
B.
C.
D.
6、用多用电表测量阻值约为2
000
Ω的电阻，要完成下列操作
①观察指针位置，读出电阻阻值　②将两表笔直接接触，进行调零　
③把两表笔与电阻两端接触　④将选择开关板到欧姆挡“×100”处　
⑤将选择开关旋到交流电压最高挡
上述操作顺序正确的应是(　　)
A．①②③④⑤　　　　　　B．④③②①⑤
C．④②③①⑤
D．②④③①⑤
7、重离子肿瘤治疗装置中的回旋加速器可发射＋5价重离子束，其电流强度为1.2×10－5
A，则在1
s内发射的重离子个数为(e＝1.6×10－19
C)(　　)
A．3.0×1012
B．1.5×1013
C．7.5×1013
D．3.75×1014
8、两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为(　　)
A．2∶3
B．1∶3
C．1∶2
D．3∶1
9、一个电流表的满偏电流Ig＝1
mA，内阻为500
Ω，要把它改装成一个量程为10
V的电压表，则应在电流表上(　　)
A．串联一个10
kΩ的电阻
B．并联一个10
kΩ的电阻
C．串联一个9.5
kΩ的电阻
D．并联一个9.5
kΩ的电阻
10、下列关于使用多用电表测电阻的各项操作中，错误的是(　　)
A．测量前，使被测电阻跟别的元件和电源断开
B．测量时，手不接触两个表笔的金属部分
C．换挡再次测量前，先进行调零
D．使用完毕后，把多用电表选择开关置于“×1
k”欧姆挡

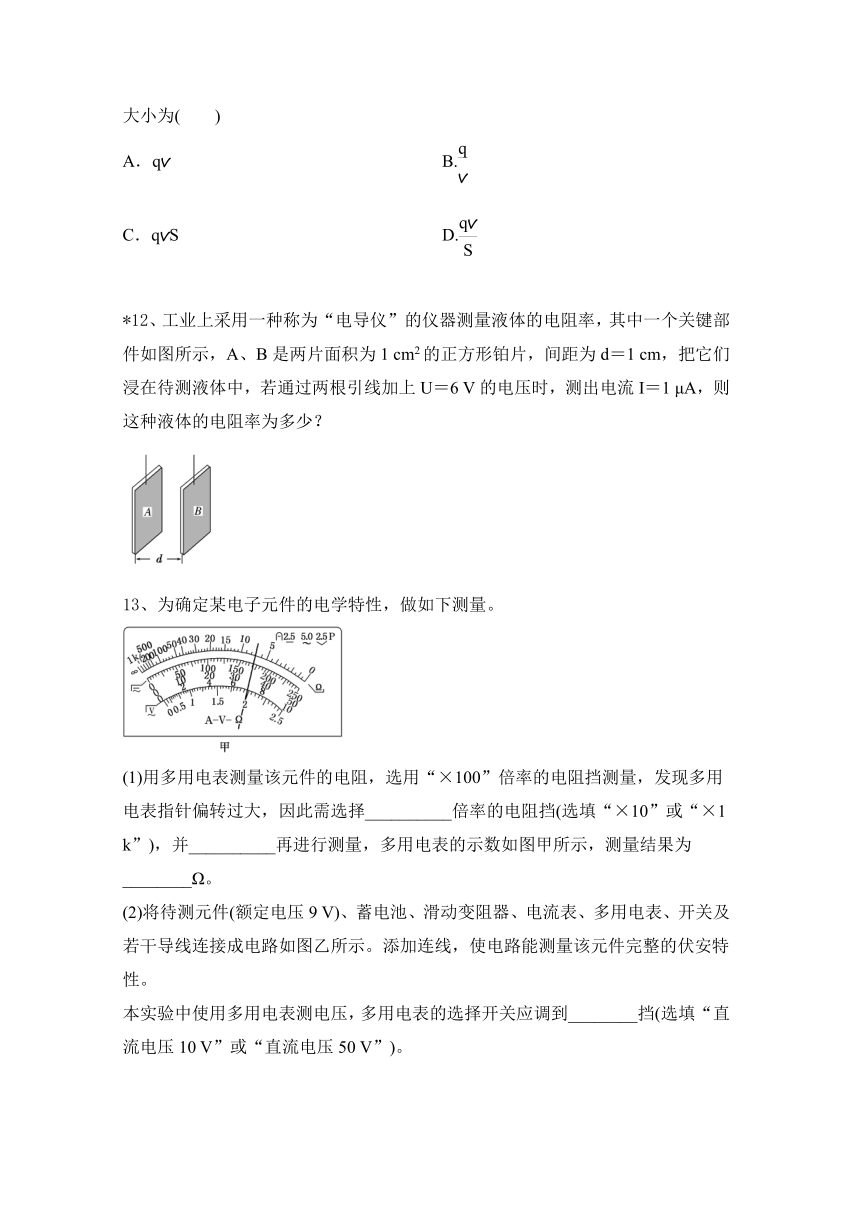

11、一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为(　　)
A．qv
B.
C．qvS
D.
12、工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图所示，A、B是两片面积为1
cm2的正方形铂片，间距为d＝1
cm，把它们浸在待测液体中，若通过两根引线加上U＝6
V的电压时，测出电流I＝1
μA，则这种液体的电阻率为多少？
13、为确定某电子元件的电学特性，做如下测量。
(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，因此需选择__________倍率的电阻挡(选填“×10”或“×1
k”)，并__________再进行测量，多用电表的示数如图甲所示，测量结果为________Ω。

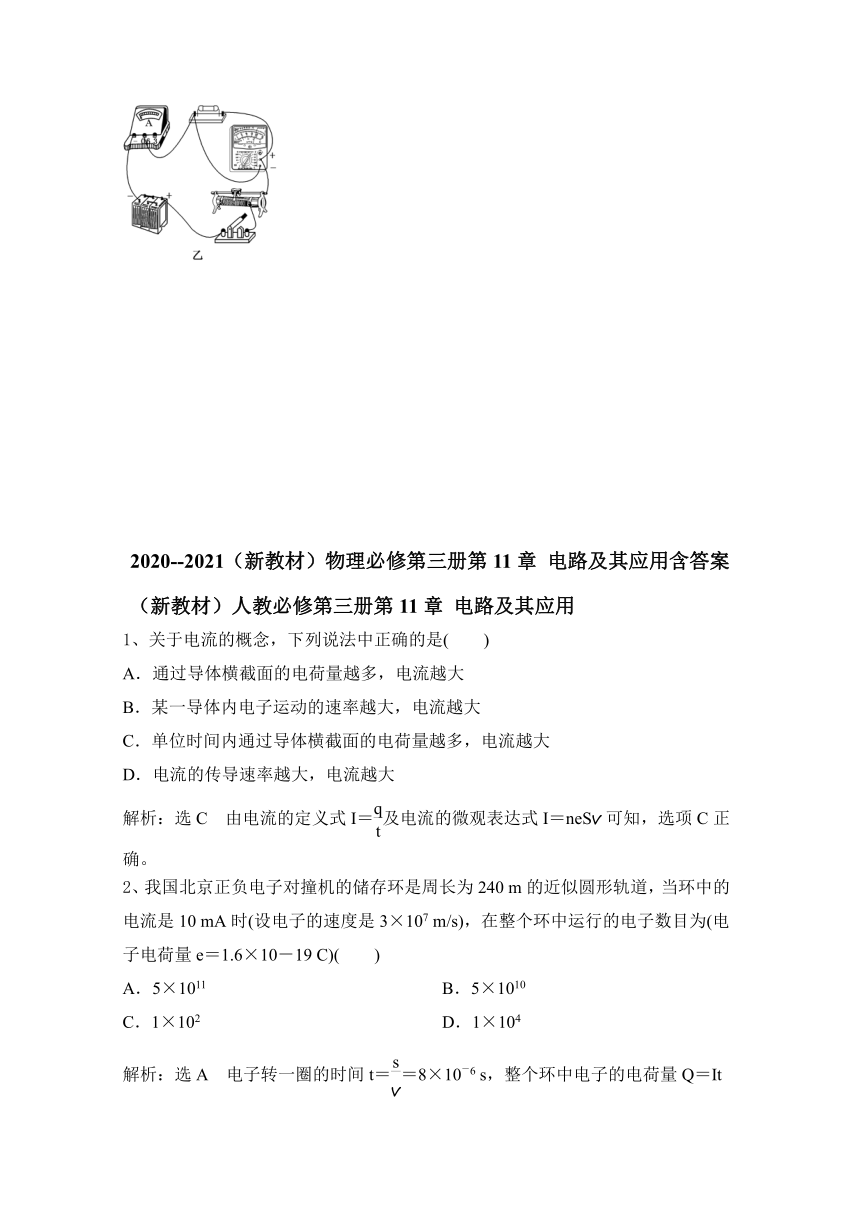

(2)将待测元件(额定电压9
V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若干导线连接成电路如图乙所示。添加连线，使电路能测量该元件完整的伏安特性。
本实验中使用多用电表测电压，多用电表的选择开关应调到________挡(选填“直流电压10
V”或“直流电压50
V”)。
2020--2021（新教材）物理必修第三册第11章
电路及其应用含答案
（新教材）人教必修第三册第11章
电路及其应用
1、关于电流的概念，下列说法中正确的是(　　)
A．通过导体横截面的电荷量越多，电流越大
B．某一导体内电子运动的速率越大，电流越大
C．单位时间内通过导体横截面的电荷量越多，电流越大
D．电流的传导速率越大，电流越大
解析：选C　由电流的定义式I＝及电流的微观表达式I＝neSv可知，选项C正确。
2、我国北京正负电子对撞机的储存环是周长为240
m的近似圆形轨道，当环中的电流是10
mA时(设电子的速度是3×107
m/s)，在整个环中运行的电子数目为(电子电荷量e＝1.6×10－19
C)(　　)
A．5×1011　　　　　　　
B．5×1010
C．1×102
D．1×104
解析：选A　电子转一圈的时间t＝＝8×10－6
s，整个环中电子的电荷量Q＝It＝8×10－8
C，所以电子的数目n＝＝5×1011，故A正确。
3、一根粗细均匀的导线，当其两端电压为U时，通过的电流是I，若将此导线均匀拉长到原来的2倍时，电流仍为I，导线两端所加的电压变为(　　)
A.
B．U
C．2U
D．4U
解析：选D　导线原来的电阻为R＝ρ，拉长后长度变为2l，横截面积变为，所以R′＝ρ＝ρ＝4R。导线原来两端的电压为U＝IR，拉长后两端的电压为U′＝IR′＝4IR＝4U，D正确。
4、在“测定金属丝的电阻率”的实验中，以下操作中错误的是(　　)
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中
B．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
C．用伏安法测电阻时采用电流表外接法，多次测量后算出平均值
D．实验中应保持金属丝的温度不变
解析：选A　实验中应测量出金属丝接入电路中的有效长度，而不是全长；金属丝的电阻很小，与电压表内阻相差很大，使金属丝与电压表并联，电压表对它分流作用很小，应采用电流表外接法。故A操作错误。
5、在如图所示的电路中，通过电阻R1的电流I1是(　　)
A.　　　　　　　
B.
C.
D.
解析：选C　电阻R1与R2串联，电流相等，由欧姆定律可知，I1＝＝＝，故C正确。
6、用多用电表测量阻值约为2
000
Ω的电阻，要完成下列操作
①观察指针位置，读出电阻阻值　②将两表笔直接接触，进行调零　
③把两表笔与电阻两端接触　④将选择开关板到欧姆挡“×100”处　
⑤将选择开关旋到交流电压最高挡
上述操作顺序正确的应是(　　)
A．①②③④⑤　　　　　　B．④③②①⑤
C．④②③①⑤
D．②④③①⑤
解析：用欧姆表测电阻时，进行两次调零，机械调零和欧姆调零，所以进行机械调零后，将两表笔短接进行欧姆调零，再进行测量．所以选项C正确．
答案：C
7、重离子肿瘤治疗装置中的回旋加速器可发射＋5价重离子束，其电流强度为1.2×10－5
A，则在1
s内发射的重离子个数为(e＝1.6×10－19
C)(　　)
A．3.0×1012
B．1.5×1013
C．7.5×1013
D．3.75×1014
解析：选B　1
s内发射的重离子的电荷量为：Q＝It＝1.2×10－5
C，每个重离子的电荷量为5e，则通过的重离子数为：n＝＝＝1.5×1013(个)，故选B。
8、两根材料相同的均匀导线A和B，其长度分别为L和2L，串联在电路中时沿长度方向电势的变化如图所示，则A和B导线的横截面积之比为(　　)
A．2∶3
B．1∶3
C．1∶2
D．3∶1
解析：选B　由图像可知两导线电压降分别为UA＝6
V，UB＝4
V；由于它们串联，则3RB＝2RA；由电阻定律可知＝，得＝，选项B正确。
9、一个电流表的满偏电流Ig＝1
mA，内阻为500
Ω，要把它改装成一个量程为10
V的电压表，则应在电流表上(　　)
A．串联一个10
kΩ的电阻
B．并联一个10
kΩ的电阻
C．串联一个9.5
kΩ的电阻
D．并联一个9.5
kΩ的电阻
解析：选C　把一个电流表改装成一个电压表，要串联一个电阻，可知B、D错误。通过电流表的电流为Ig时，电流表表头两端的电压
Ug＝IgRg＝1×10－3×500
V＝0.5
V
串联电阻R分担的电压
UR＝U－Ug＝10
V－0.5
V＝9.5
V
所以串联电阻的阻值R＝＝＝9.5
kΩ。
C正确，A错误。
10、下列关于使用多用电表测电阻的各项操作中，错误的是(　　)
A．测量前，使被测电阻跟别的元件和电源断开
B．测量时，手不接触两个表笔的金属部分
C．换挡再次测量前，先进行调零
D．使用完毕后，把多用电表选择开关置于“×1
k”欧姆挡
解析：在用欧姆表进行测量时，把电阻与电路断开是因为欧姆表自身有电源；手接触表笔会使读数不准确；每换一次挡内阻就发生变化，所以要重新调零；由于欧姆表内部有电源，所以使用完后应使内部电源断开，故选项D是错误的．
答案：D
11、一根横截面积为S的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q，当此棒沿轴线方向做速度为v的匀速直线运动时，由于棒运动而形成的等效电流大小为(　　)
A．qv
B.
C．qvS
D.
解析：选A　时间t内通过垂直于棒运动方向某一横截面的电荷量Q＝qvt，依电流的定义式可得I＝＝qv，故A正确。
12、工业上采用一种称为“电导仪”的仪器测量液体的电阻率，其中一个关键部件如图所示，A、B是两片面积为1
cm2的正方形铂片，间距为d＝1
cm，把它们浸在待测液体中，若通过两根引线加上U＝6
V的电压时，测出电流I＝1
μA，则这种液体的电阻率为多少？
解析：R＝＝
Ω＝6×106
Ω
由题意知：l＝d＝10－2
m，S＝10－4
m2
由R＝ρ得ρ＝＝
Ω·m＝6×104
Ω·m。
答案：6×104
Ω·m
13、为确定某电子元件的电学特性，做如下测量。
(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，因此需选择__________倍率的电阻挡(选填“×10”或“×1
k”)，并__________再进行测量，多用电表的示数如图甲所示，测量结果为________Ω。
(2)将待测元件(额定电压9
V)、蓄电池、滑动变阻器、电流表、多用电表、开关及若干导线连接成电路如图乙所示。添加连线，使电路能测量该元件完整的伏安特性。
本实验中使用多用电表测电压，多用电表的选择开关应调到________挡(选填“直流电压10
V”或“直流电压50
V”)。
解析：(1)用多用电表测量该元件的电阻，选用“×100”倍率的电阻挡测量，发现多用电表指针偏转过大，说明电阻较小，因此需选择“×10”倍率的电阻挡，并在欧姆调零后再进行测量，多用电表的测量结果为70
Ω。
(2)要测量该元件完整的伏安特性，必须连接成分压电路，如图。
本实验中使用多用电表测电压，多用电表的选择开关应调到直流电压10
V挡。
答案：(1)×10　欧姆调零　70　
(2)电路见解析图　直流电压10
V
