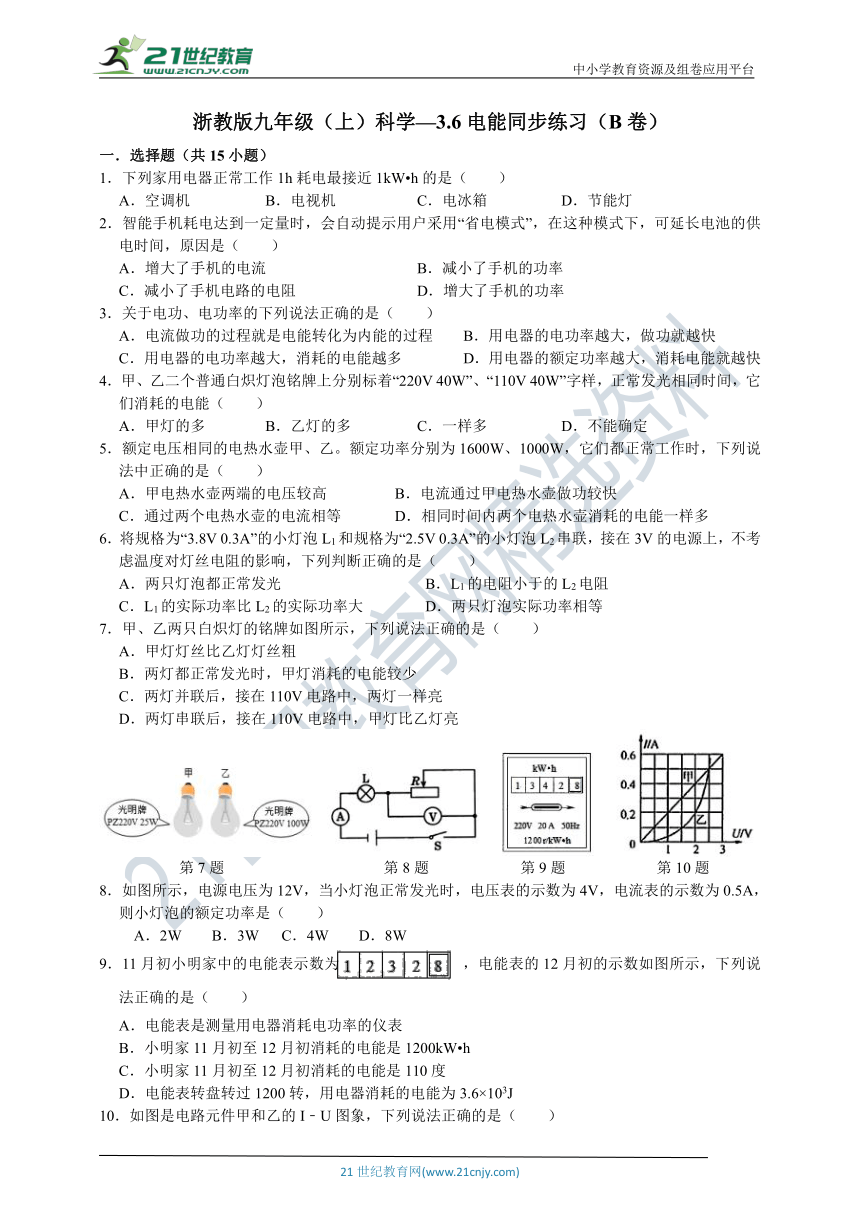

浙教版九年级（上）科学—3.6电能同步练习（B卷）
一．选择题（共15小题）
1．下列家用电器正常工作1h耗电最接近1kW?h的是（　　）
A．空调机
B．电视机
C．电冰箱
D．节能灯
2．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（　　）
A．增大了手机的电流
B．减小了手机的功率
C．减小了手机电路的电阻
D．增大了手机的功率
3．关于电功、电功率的下列说法正确的是（　　）
A．电流做功的过程就是电能转化为内能的过程
B．用电器的电功率越大，做功就越快
C．用电器的电功率越大，消耗的电能越多
D．用电器的额定功率越大，消耗电能就越快
4．甲、乙二个普通白炽灯泡铭牌上分别标着“220V
40W”、“110V
40W”字样，正常发光相同时间，它们消耗的电能（　　）
A．甲灯的多
B．乙灯的多
C．一样多
D．不能确定
5．额定电压相同的电热水壶甲、乙。额定功率分别为1600W、1000W，它们都正常工作时，下列说法中正确的是（　　）
A．甲电热水壶两端的电压较高
B．电流通过甲电热水壶做功较快
C．通过两个电热水壶的电流相等
D．相同时间内两个电热水壶消耗的电能一样多
6．将规格为“3.8V
0.3A”的小灯泡L1和规格为“2.5V
0.3A”的小灯泡L2串联，接在3V的电源上，不考虑温度对灯丝电阻的影响，下列判断正确的是（　　）
A．两只灯泡都正常发光
B．L1的电阻小于的L2电阻
C．L1的实际功率比L2的实际功率大
D．两只灯泡实际功率相等
7．甲、乙两只白炽灯的铭牌如图所示，下列说法正确的是（　　）
A．甲灯灯丝比乙灯灯丝粗
B．两灯都正常发光时，甲灯消耗的电能较少
C．两灯并联后，接在110V电路中，两灯一样亮
D．两灯串联后，接在110V电路中，甲灯比乙灯亮
第7题
第8题
第9题
第10题
8．如图所示，电源电压为12V，当小灯泡正常发光时，电压表的示数为4V，电流表的示数为0.5A，则小灯泡的额定功率是（　　）
A．2W
B．3W
C．4W
D．8W
9．11月初小明家中的电能表示数为
，电能表的12月初的示数如图所示，下列说法正确的是（　　）
A．电能表是测量用电器消耗电功率的仪表
B．小明家11月初至12月初消耗的电能是1200kW?h
C．小明家11月初至12月初消耗的电能是110度
D．电能表转盘转过1200转，用电器消耗的电能为3.6×103J
10．如图是电路元件甲和乙的I﹣U图象，下列说法正确的是（　　）

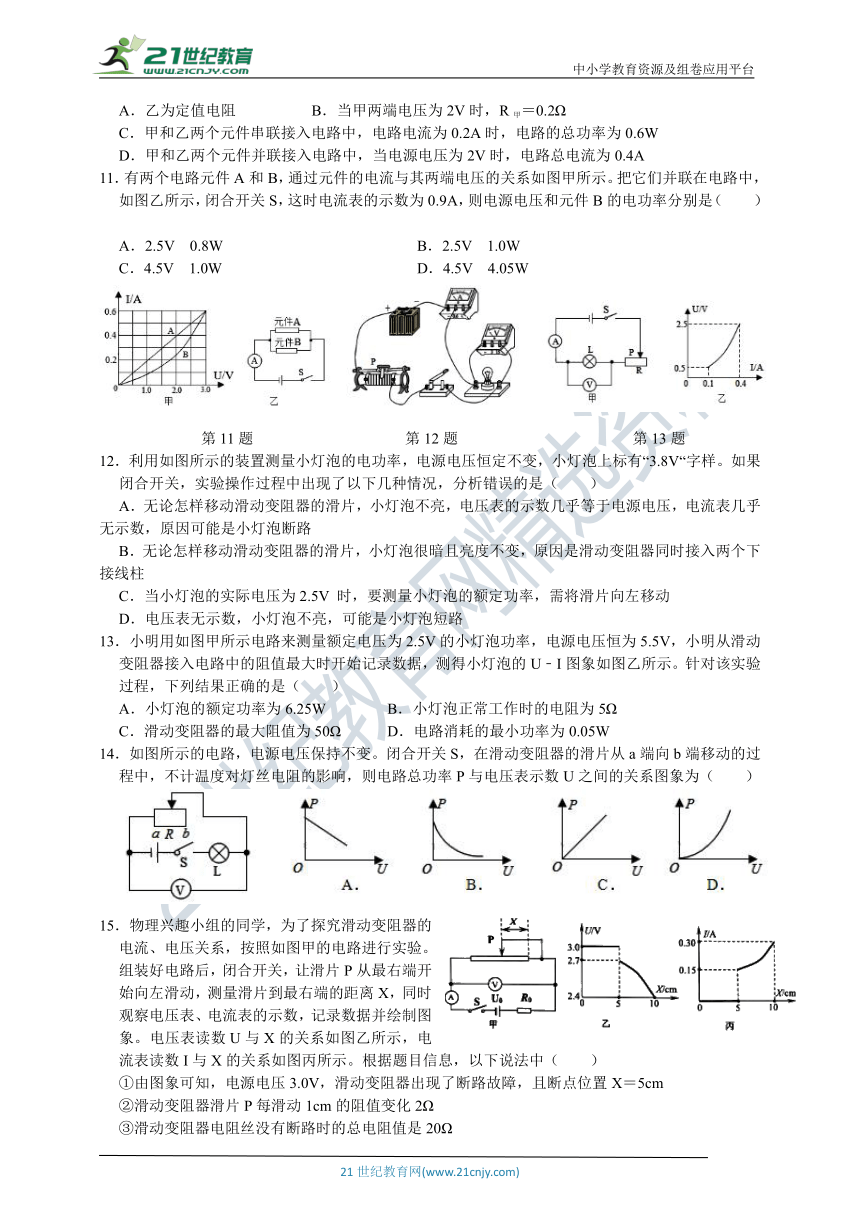

A．乙为定值电阻
B．当甲两端电压为2V时，R甲＝0.2Ω
C．甲和乙两个元件串联接入电路中，电路电流为0.2A时，电路的总功率为0.6W
D．甲和乙两个元件并联接入电路中，当电源电压为2V时，电路总电流为0.4A
11．有两个电路元件A和B，通过元件的电流与其两端电压的关系如图甲所示。把它们并联在电路中，如图乙所示，闭合开关S，这时电流表的示数为0.9A，则电源电压和元件B的电功率分别是（　　）
A．2.5V
0.8W
B．2.5V
1.0W
C．4.5V
1.0W
D．4.5V
4.05W
第11题
第12题
第13题
12．利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8V“字样。如果闭合开关，实验操作过程中出现了以下几种情况，分析错误的是（　　）
A．无论怎样移动滑动变阻器的滑片，小灯泡不亮，电压表的示数几乎等于电源电压，电流表几乎无示数，原因可能是小灯泡断路
B．无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，原因是滑动变阻器同时接入两个下接线柱
C．当小灯泡的实际电压为2.5V
时，要测量小灯泡的额定功率，需将滑片向左移动
D．电压表无示数，小灯泡不亮，可能是小灯泡短路
13．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为5.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示。针对该实验过程，下列结果正确的是（　　）
A．小灯泡的额定功率为6.25W
B．小灯泡正常工作时的电阻为5Ω
C．滑动变阻器的最大阻值为50Ω
D．电路消耗的最小功率为0.05W
14．如图所示的电路，电源电压保持不变。闭合开关S，在滑动变阻器的滑片从a端向b端移动的过程中，不计温度对灯丝电阻的影响，则电路总功率P与电压表示数U之间的关系图象为（　　）
15．物理兴趣小组的同学，为了探究滑动变阻器的电流、电压关系，按照如图甲的电路进行实验。组装好电路后，闭合开关，让滑片P从最右端开始向左滑动，测量滑片到最右端的距离X，同时观察电压表、电流表的示数，记录数据并绘制图象。电压表读数U与X的关系如图乙所示，电流表读数I与X的关系如图丙所示。根据题目信息，以下说法中（　　）
①由图象可知，电源电压3.0V，滑动变阻器出现了断路故障，且断点位置X＝5cm
②滑动变阻器滑片P每滑动1cm的阻值变化2Ω
③滑动变阻器电阻丝没有断路时的总电阻值是20Ω

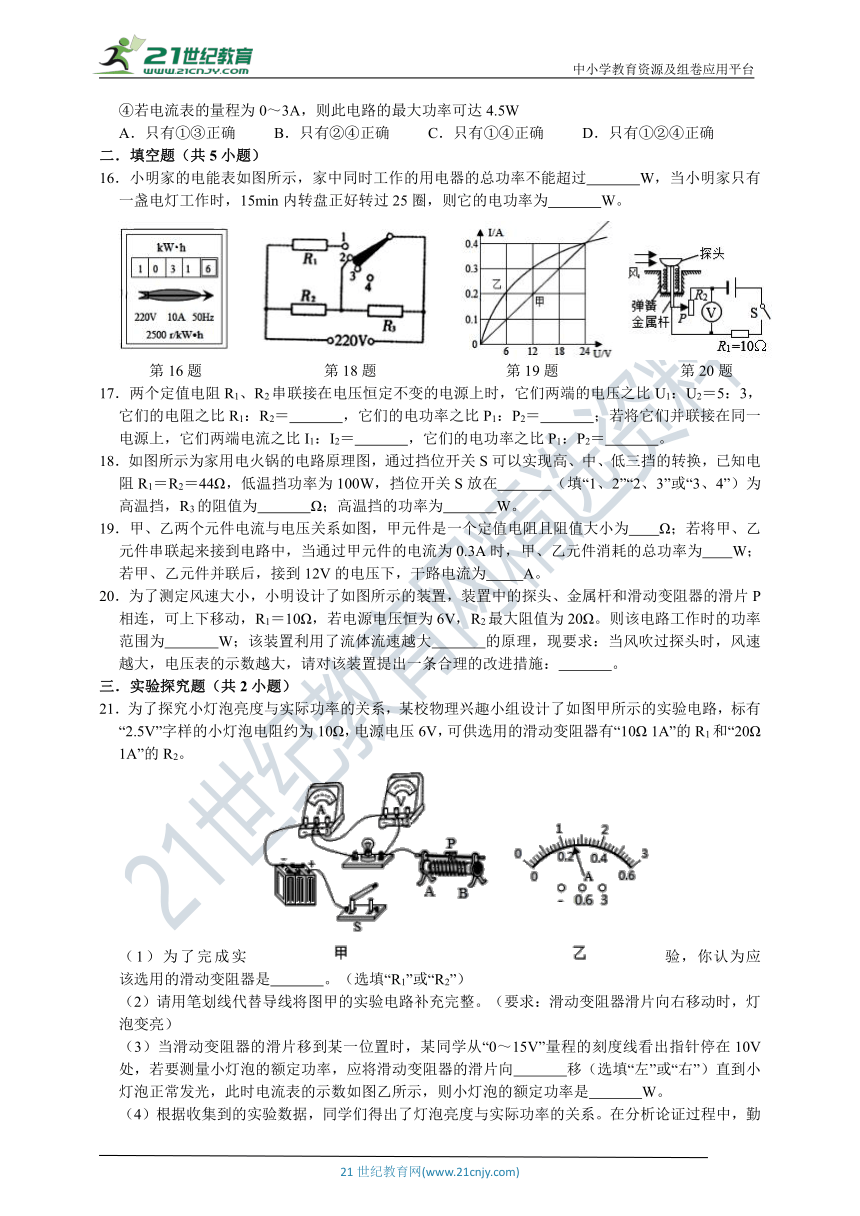

④若电流表的量程为0～3A，则此电路的最大功率可达4.5W
A．只有①③正确
B．只有②④正确
C．只有①④正确
D．只有①②④正确
二．填空题（共5小题）
16．小明家的电能表如图所示，家中同时工作的用电器的总功率不能超过　
　W，当小明家只有一盏电灯工作时，15min内转盘正好转过25圈，则它的电功率为　
　W。
第16题
第18题
第19题
第20题
17．两个定值电阻R1、R2串联接在电压恒定不变的电源上时，它们两端的电压之比U1：U2＝5：3，它们的电阻之比R1：R2＝　
　，它们的电功率之比P1：P2＝　
　；若将它们并联接在同一电源上，它们两端电流之比I1：I2＝　
　，它们的电功率之比P1：P2＝　
　。
18．如图所示为家用电火锅的电路原理图，通过挡位开关S可以实现高、中、低三挡的转换，已知电阻R1＝R2＝44Ω，低温挡功率为100W，挡位开关S放在　
　（填“1、2”“2、3”或“3、4”）为高温挡，R3的阻值为　
　Ω；高温挡的功率为　
　W。
19．甲、乙两个元件电流与电压关系如图，甲元件是一个定值电阻且阻值大小为　
Ω；若将甲、乙元件串联起来接到电路中，当通过甲元件的电流为0.3A时，甲、乙元件消耗的总功率为　
W；若甲、乙元件并联后，接到12V的电压下，干路电流为　
A。
20．为了测定风速大小，小明设计了如图所示的装置，装置中的探头、金属杆和滑动变阻器的滑片P相连，可上下移动，R1＝10Ω，若电源电压恒为6V，R2最大阻值为20Ω。则该电路工作时的功率范围为　
　W；该装置利用了流体流速越大　
　的原理，现要求：当风吹过探头时，风速越大，电压表的示数越大，请对该装置提出一条合理的改进措施：　
　。
三．实验探究题（共2小题）
21．为了探究小灯泡亮度与实际功率的关系，某校物理兴趣小组设计了如图甲所示的实验电路，标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，可供选用的滑动变阻器有“10Ω
1A”的R1和“20Ω
1A”的R2。
（1）为了完成实验，你认为应该选用的滑动变阻器是　
　。（选填“R1”或“R2”）
（2）请用笔划线代替导线将图甲的实验电路补充完整。（要求：滑动变阻器滑片向右移动时，灯泡变亮）
（3）当滑动变阻器的滑片移到某一位置时，某同学从“0～15V”量程的刻度线看出指针停在10V处，若要测量小灯泡的额定功率，应将滑动变阻器的滑片向　
　移（选填“左”或“右”）直到小灯泡正常发光，此时电流表的示数如图乙所示，则小灯泡的额定功率是　
　W。

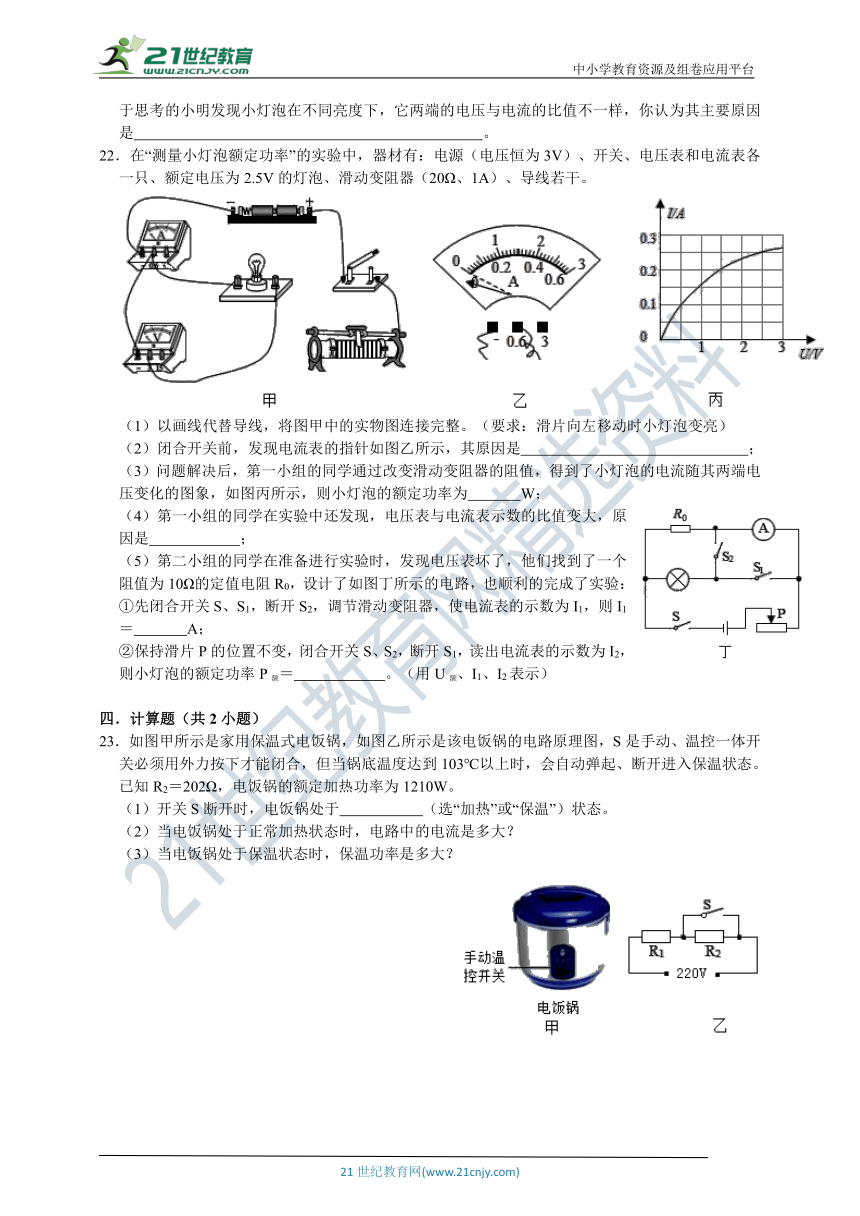

（4）根据收集到的实验数据，同学们得出了灯泡亮度与实际功率的关系。在分析论证过程中，勤于思考的小明发现小灯泡在不同亮度下，它两端的电压与电流的比值不一样，你认为其主要原因是　
　。
22．在“测量小灯泡额定功率”的实验中，器材有：电源（电压恒为3V）、开关、电压表和电流表各一只、额定电压为2.5V的灯泡、滑动变阻器（20Ω、1A）、导线若干。
（1）以画线代替导线，将图甲中的实物图连接完整。（要求：滑片向左移动时小灯泡变亮）
（2）闭合开关前，发现电流表的指针如图乙所示，其原因是　
　；
（3）问题解决后，第一小组的同学通过改变滑动变阻器的阻值，得到了小灯泡的电流随其两端电压变化的图象，如图丙所示，则小灯泡的额定功率为　
　W；
（4）第一小组的同学在实验中还发现，电压表与电流表示数的比值变大，原因是　
　；
（5）第二小组的同学在准备进行实验时，发现电压表坏了，他们找到了一个阻值为10Ω的定值电阻R0，设计了如图丁所示的电路，也顺利的完成了实验：
①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1，则I1＝　
　A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，则小灯泡的额定功率P额＝　
　。（用U额、I1、I2表示）
四．计算题（共2小题）
23．如图甲所示是家用保温式电饭锅，如图乙所示是该电饭锅的电路原理图，S是手动、温控一体开关必须用外力按下才能闭合，但当锅底温度达到103℃以上时，会自动弹起、断开进入保温状态。已知R2＝202Ω，电饭锅的额定加热功率为1210W。
（1）开关S断开时，电饭锅处于　
　（选“加热”或“保温”）状态。
（2）当电饭锅处于正常加热状态时，电路中的电流是多大？
（3）当电饭锅处于保温状态时，保温功率是多大？

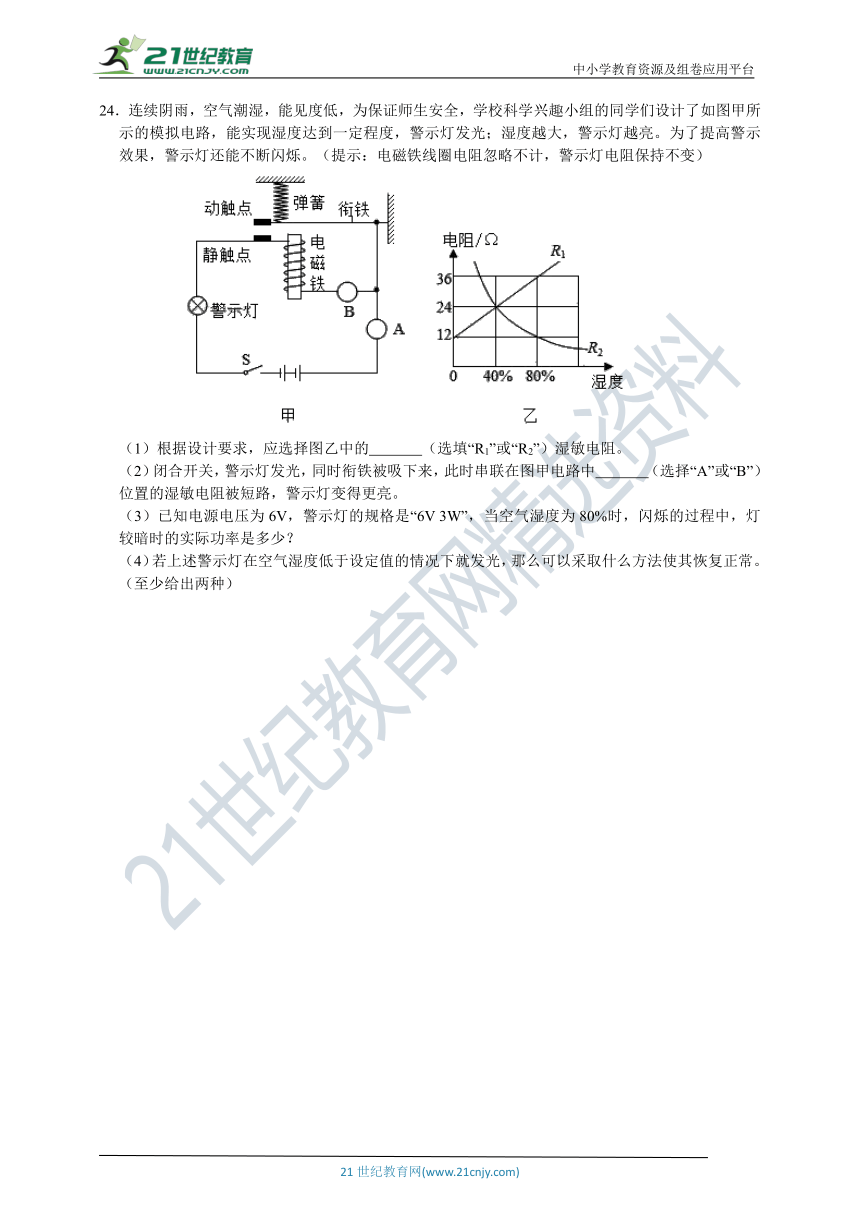

24．连续阴雨，空气潮湿，能见度低，为保证师生安全，学校科学兴趣小组的同学们设计了如图甲所示的模拟电路，能实现湿度达到一定程度，警示灯发光；湿度越大，警示灯越亮。为了提高警示效果，警示灯还能不断闪烁。（提示：电磁铁线圈电阻忽略不计，警示灯电阻保持不变）
（1）根据设计要求，应选择图乙中的　
　（选填“R1”或“R2”）湿敏电阻。
（2）闭合开关，警示灯发光，同时衔铁被吸下来，此时串联在图甲电路中　
　（选择“A”或“B”）位置的湿敏电阻被短路，警示灯变得更亮。
（3）已知电源电压为6V，警示灯的规格是“6V
3W”，当空气湿度为80%时，闪烁的过程中，灯较暗时的实际功率是多少？
（4）若上述警示灯在空气湿度低于设定值的情况下就发光，那么可以采取什么方法使其恢复正常。（至少给出两种）
浙教版九年级（上）科学—3.6电能同步练习（B卷）
参考答案
一．选择题（共15小题）
1-5：ABBCB
6-10：CDCCC
11-15：BCCAD
二．填空题（共5小题）
16．2200；40。
17．5：3；
5：3；
3：5；
3：5.
18．1、2；440；2200。
19．60；9；0.5。
20．1.2～3.6；压强越小；将电压表接在定值电阻R1的两端。
三．实验探究题（共2小题）
21．（1）R2；
（2）如图所示；
（3）0.65；（4）灯的电阻随温度的升高而变大。
22．（1）如上所示；
（2）没有将电流表的指针调零；（3）0.625；（4）灯丝电阻随着温度的升高而增大；（5）①0.25；②U额（I2﹣I1）。
四．计算题（共2小题）
23．（1）保温；
（2）当电饭锅处于正常加热状态时，电路中的电流是5.5A；
（3）当电饭锅处于保温状态时，保温功率是200W。
24．（1）R2；（2）B；（3）0.75W；（4）减小电源电压；减少电磁铁的线圈匝数；在电路中串联一个电阻。
试题解析
一．选择题（共15小题）
1．【解答】解：
家用电器正常工作1h消耗的电能最接近于1kW?h，则此用电器的功率P＝＝＝1kW＝1000W。
A．空调机的功率约为1000W，故A符合题意；
B．电视机的功率约为150W，故B不符合题意；
C．冰箱的功率约为100W，故C不符合题意；
D．节能灯的功率约为10W，故D不符合题意。
故选：A。
2．【解答】解：
手机电池储存的电能是一定的，由公式W＝Pt知，要延长手机工作时间，需要减小输出功率，而手机工作电压是不变的，由P＝UI知，在省电模式下，应减小电池的输出电流，故B符合题意、AD不符合题意；
如果电子线路电阻变小，输出电压不变的情况下，由P＝知，输出功率变大，反而耗电，故C不符合题意；
故选：B。
3．【解答】解：A、电流做的过程就是电能转化为其他形式能的过程，不是都转化为内能，故A错误；
B、电功率反映了电流做功的快慢程度，用电器的电功率越大，做功就越快，故B正确；
C、根据公式W＝Pt可知，电流做功多少，与电功率大小和通电时间有关，所以电功率大的用电器不一定比电功率小的用电器做的功多，故C错误；
D、额定功率是指用电器在额定电压下的功率，用电器的额定功率越大，消耗电能不一定就越快，故D错误。
故选：B。
4．【解答】解：用电器在正常工作时的实际功率等于用电器的额定功率，
由灯泡的铭牌可知，两个白炽灯的额定功率相等，
则它们正常发光时的实际功率P相等，
由W＝Pt可知，在相等时间t内它们消耗的电能相等。
故选：C。
5．【解答】解：
A．甲和乙两电热水壶的额定电压相等，则正常工作时它们两端的电压相等，故A错误；
B．电热水壶正常工作时的功率和额定功率相等，甲的额定功率较大，其正常工作时的实际功率较大；因电功率是表示电流做功快慢的物理量，所以电流通过甲电热水壶做功较快，故B正确；
C．两电热水壶正常工作时的电压相等，实际功率不同，由P＝UI的变形式I＝可知，通过的电流不相等，故C错误；
D．时间相同，额定功率不变，在正常工作时，根据W＝Pt可知，消耗的电能是不同的，故D错误。
故选：B。
6．【解答】解：A、已知小灯泡L1的额定电压为3.8V，小灯泡L2的额定电压为2.5V，将两灯泡串联接在3V的电源上，根据串联分压的特点可知，两只灯泡都没有在额定电压下工作，所以都不能正常发光，故A错误。
B、由两灯的铭牌可知，两灯的额定电流相同，灯泡L1的额定电压较大，根据R＝可知：R1＞R2，故B错误；
CD、因为串联电路中电流处处相等，由P＝I2R可知，灯泡L2的实际功率小于灯泡L1的实际功率，故C正确、D错误。
故选：C。
7．【解答】解：A、根据公式P＝可知，额定电压相同，额定功率大的电阻小，故甲灯的电阻大于乙灯的电阻，在长度和材料相同的情况下，甲的电阻大，则甲的横截面积小，故A错误；
B、由公式W＝Pt可知，消耗电能的多少与功率和通电时间有关，两灯都正常发光时，不知其通电时间关系，不能确定二者消耗电能的关系，故B错误；
C、灯泡的亮度是由实际功率决定的，两灯泡并联，电压相同，甲的电阻大于乙的电阻，由P＝可知，甲的实际功率小，乙亮，故C错误。
D、灯泡的亮度是由实际功率决定的，两灯泡串联，电流相同，甲的电阻大于乙的电阻，由P＝I2R可知，甲的实际功率大，甲亮，故D正确。
故选：D。
8．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流，
因串联电路中总电压等于各分电压之和，
所以，当小灯泡正常发光时，其两端的电压：
UL＝U﹣UR＝12V﹣4V＝8V，
则小灯泡的额定功率：
PL＝ULI＝8V×0.5A＝4W。
故选：C。
9．【解答】解：A、电能表是测量用电器消耗电能多少的仪表，故A错误；
BC、12月初的示数1342.8kW?h，11月初小明家中的电能表示数1232.8kW?h，故小明家11月初至12月初消耗的电能是W＝1342.8﹣1232.8＝110kW?h＝110度，故B错误，C正确；
D、电能表的转盘转1200转消耗的电能为：W＝kW?h＝1kW?h＝3.6×106J，故D错误。
故选：C。
10．【解答】解：
A．由I﹣U图象可知，元件乙对应的电流与电压不成正比，根据欧姆定律可知乙不是定值电阻，故A错误；
B.由图象可知，当甲两端电压为2V时，通过甲的电流为0.4A，由I＝可得，R甲＝＝＝5Ω，故B错误；
C.甲和乙两个元件串联接入电路中，电路电流为0.2A时，由图象可知，两元件两端的电压分别为U甲＝1V、U乙＝2V，
因串联电路中总电压等于各分电压之和，所以电源电压U＝U甲+U乙＝1V+2V＝3V，
则电路的总功率：P＝UI＝3V×0.2A＝0.6W，故C正确；
D.甲和乙两个元件并联接入电路中，当电源电压为2V时，它们两端的电压均为2V，
由图象可知，此时通过的电流分别为I甲＝0.4A，I乙＝0.2A，
因并联电路中干路电流等于各支路电流之和，所以干路电流I′＝I甲+I乙＝0.4A+0.2A＝0.6A，故D错误。
故选：C。
11．【解答】解：
由图乙电路图可知，两元件并联，电流表测量干路中电流。
（1）由图甲所示图象可知，电压为2.5V时，通过元件A、B的电流分别为IA＝0.5A、IB＝0.4A，
则电流表示数：
I＝IA+IB＝0.5A+0.4A＝0.9A，则电源电压为2.5V；
（2）元件B的功率为：PB＝UIB＝2.5V×0.4A＝1.0W，
只有B正确，ACD错误。
故选：B。
12．【解答】解：
A、无论怎样移动滑动变阻器的滑片，小灯泡不亮，电流表几乎无示数，则电路可能断路；电压表的示数几乎等于电源电压，说明电压表与电源连通，原因是小灯泡断路，故A正确；
B、无论怎样移动滑动变阻器的滑片，小灯泡很暗且亮度不变，则电路的电流很小，变阻器没有了变阻的作用，故原因是滑动变阻器同时接入两个下接线柱，故B正确；
C、灯在额定电压下正常发光，示数为2.5V小于灯的额定电压3.8V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，故C错误；
D、电压表无示数，小灯泡不亮，若电流表有示数，可能是小灯泡短路；若电流表无示数，则可能整个电路断路，故D正确。
故选：C。
13．【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表测L两端的电压，电流表测电路中的电流。
A．由图乙可知，小灯泡的额定电流IL＝0.4A，则小灯泡的额定功率PL＝ULIL＝2.5V×0.4A＝1W，故A错误；
B．灯泡正常发光时的电压为2.5V，通过的电流为0.4A，由I＝可得，小灯泡正常工作时的电阻RL＝＝＝6.25Ω，故B错误；
C．滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡两端的电压最小，由图乙可知，UL′＝0.5V，I＝0.1A，
由串联电路中总电压等于各分电压之和可知，滑动变阻器两端的电压UR＝U﹣UL′＝5.5V﹣0.5V＝5V，
则滑动变阻器的最大阻值：
R＝＝＝50Ω，故C正确；
D．当电路中的电流最小时，电路消耗的总功率最小，则电路消耗的最小功率：
P小＝UI＝5.5V×0.1A＝0.55W，故D错误。
故选：C。
14．【解答】解：滑动变阻器R和灯L串联接入电路，电压表测量滑动变阻器R两端的电压，
设电压表示数为U，电源电压为U′，
由串联电路电压的规律及欧姆定律，灯的电流即电路的电流：
I＝，
则电路的总功率：
P＝U′I＝U′×＝﹣×U，
因上式中，U′和RL均为定值，故电路的总功率随电压表示数变化的一次减函数关系式，只有A正确。
故选：A。
15．【解答】解：（1）由图1可知：滑动变阻器与R0串联，电压表测量滑动变阻器两端的电压，电流表测量电路中电流；
当滑动变阻器的电阻丝有断点时，电压表测量电源电压，
由图乙可知，当X＜5cm时，电压表示数保持3.0V不变，则电源电压为3.0V；断点处离变阻器最右端5cm，故①正确；
（2）由I＝可得，
当X＝5cm时，滑动变阻器接入电路中的电阻R1＝＝＝18Ω，
当X＝10cm时，电压表示数U2＝2.4V，电流表示数I2＝0.3A，则R2＝＝＝8Ω，
故滑动变阻器滑动5cm电阻的改变量是△R＝R1﹣R2＝18Ω﹣8Ω＝10Ω，
所以从断点处滑片P向左滑动的过程中，该滑动变阻器滑片P每滑动1cm的阻值变化是2Ω，故②正确；
（3）该滑动变阻器没有断路时的总电阻值：R总＝R1+5cm×2Ω/cm＝18Ω+10Ω＝28Ω，故③错误；
（4）当X＝5cm时，由乙、丙图可知，电压表示数U1＝2.7V，电流表示数I1＝0.15A，
因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：U01＝U﹣U1＝3.0V﹣2.7V＝0.3V，
由I＝可得，电阻R0的阻值：
R0＝＝＝2Ω；
当滑动变阻器滑片P在最左端，接入电路的电阻为零，电路中只有R0连入电路，此时电路中的电流最大，功率最大，
电路中的最大电流：I最大＝＝＝1.5A＜3A，没有超过电流表的量程；
则此电路的最大功率：P最大＝＝＝4.5W，故④正确。
故选：D。
二．填空题（共5小题）
16．【解答】解：（1）电能表上的参数可知：工作电压220V，标定电流10A，
则允许的最大功率：P＝UI＝220V×10A＝2200W。
（2）转盘转25r时电灯消耗的电能为：W＝＝0.01kW?h＝3.6×104J；
电灯的工作时间t＝15min＝15×60s＝900s，
电灯的功率：P＝＝＝40W。
故答案为：2200；40。
17．【解答】解：（1）两个定值电阻R1、R2串联接在电压恒定不变的电源上时，
因串联电路中各处的电流相等，且定值电阻两端的电压之比U1：U2＝5：3，
所以，由I＝可得，两定值电阻的阻值之比＝＝＝，
由P＝UI可得，两定值电阻的电功率之比＝＝＝；
（2）若将它们并联接在同一电源上时，
因并联电路中各支路两端的电压相等，
所以，通过两定值电阻的电流之比＝＝＝，
由P＝UI可得，两定值电阻的电功率之比＝＝＝。
故答案为：5：3；
5：3；
3：5；
3：5.
18．【解答】解：
（1）由图知，档位开关S放在1、2时，R3被短路，R1、R2并联，则电路中总电阻最小，则由P＝可知电路的总功率最大；所以为高温挡；
挡位开关S放在3、4时，R2、R3串联，则电路中总电阻最大，则由P＝可知电路的总功率最小；所以为低温挡；
挡位开关S放在2、3时，电路中只有R2连入电路，电流较大，此时为中温挡；
（2）根据P＝可得低温挡时的总电阻为：
R串＝＝＝484Ω；
因串联电路的总电阻等于各分电阻之和，
所以R3的阻值：
R3＝R串﹣R2＝484Ω﹣44Ω＝440Ω；
（3）高温挡时R1、R2并联，则总电阻为：R并＝＝＝22Ω；
高温挡的功率：P高＝＝＝2200W。
故答案为：1、2；440；2200。
19．【解答】解：（1）分析图象可知，通过元件甲的电流与它两端电压的关系是正比例函数，则甲为定值电阻；
当U甲＝18V时，I甲＝0.3A，由I＝可得：R甲＝＝＝60Ω；
（2）将甲、乙两元件串联在电路中，当电路中的电流为0.3时，因串联电路中各处的电流相等，所以通过两元件的电流相等，
由图象可知两元件两端的电压：U甲＝18V，U乙＝12V，
因串联电路中总电压等于各分电压之和，则甲乙两元件两端的总电压：U＝U甲+U乙＝18V+12V＝30V，
甲、乙元件消耗的总功率：P＝UI＝30V×0.3A＝9W；
（3）将甲、乙两元件并联接到12V的电路两端时，因并联电路中各支路两端的电压相等，所以两元件两端的电压均为12V，
由图象可知通过两元件的电流分别为I甲＝0.2A，I乙＝0.3A，
因并联电路中干路电流等于各支路电流之和，所以总电流I＝I甲+I乙＝0.2A+0.3A＝0.5A。
故答案为：60；9；0.5。
20．【解答】解：（1）变阻器与定值电阻串联，电压表测变阻器的电压，R1＝10Ω，若电源电压恒为6V，R2最大阻值为20Ω
当滑片移动到最上端时，电路的电阻最小为10Ω，电路的最大功率：
P1＝＝＝3.6W；
当滑片移动最下端时，两电阻串联，电路的最大电阻为：
R＝R1+R滑2＝10Ω+20Ω＝30Ω；
电路的最小功率：
P2＝＝＝1.2W，
故电路工作时的功率范围为1.2～3.6W；
（2）该装置利用了流体流速越大压强越小的原理；
（3）当风吹过探头时，风速越大，压强越小，滑片向上移动，变阻器连入电路的电阻越小，由分压原理可知变阻器的电压越小，根据串联电路电压的规律，定值电阻R1的两端越大，题中要求电压表的示数越大，故应将电压表接在定值电阻R1的两端。
故答案为：1.2～3.6；压强越小；将电压表接在定值电阻R1的两端。
三．实验探究题（共2小题）
21．【解答】解：（1）标有“2.5V”字样的小灯泡电阻约为10Ω，电源电压6V，根据串联电路电压的规律，变阻器的电压为6V﹣2.5V＝3.5V，由分压原理，灯正常发光时变阻器连入电路的电阻为：×10Ω＝14Ω，故选用”20Ω
1A”的R2；
（2）要求滑动变阻器滑片向右移动时，灯泡变亮，即电流变大，电阻变小，故变阻器右下接线柱连入电路中，如下所示：
（3）当滑动变阻器的滑片移到某一位置时，某同学从“0～15V”量程的刻度线看出指针停在10V处，则对应的电压表现2V刻度处，故此时的电压为2V，灯在额定电压下正常发光，2V小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向右移动，直到电压表示数为额定电压2.5V，小灯泡正常发光，此时电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，则小灯泡的额定功率是：P＝UI＝2.5V×0.26A＝0.65W；
（4）小灯泡在不同亮度下，它两端的电压与电流的比值不一样，由欧姆定律，这个比值即为灯的电阻，主要原因是灯的电阻随温度的升高而变大。
故答案为：（1）R2；（2）如上所示；（3）0.65；（4）灯的电阻随温度的升高而变大。
22．【解答】解：
（1）因滑片向左移动时小灯泡变亮，即电流变大，电阻变小，故变阻器左下接线柱连入电路中，如下所示：
（2）闭合开关前，发现电流表的指针如图乙所示，其原因是：没有将电流表的指针调零；
（3）根据图丙小灯泡的电流随其两端电压变化的图象知，灯在额定电压2.5V时的电流为0.25A，则小灯泡的额定功率为：P＝UI＝2.5V×0.25A＝0.625W；
（4）由欧姆定律，电压表与电流表示数的比值变大，即灯的电阻，灯的电阻变大原因是灯丝电阻随着温度的升高而增大；
（5）①先闭合开关S、S1，断开S2，调节滑动变阻器，使电流表的示数为I1＝0.25A；
②保持滑片P的位置不变，闭合开关S、S2，断开S1，读出电流表的示数为I2，
在①中，电流表测定值电阻的电流，电流表的示数为I1＝0.25A，值电阻的电压为2.5V，由并联电路电压的规律，灯的电压为2.5V，灯正常发光；
在②中，电流表测灯与R0并联的总电流，因电路的连接关系没有改变，各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律，灯的额定电流：
I额＝I2﹣I1，则小灯泡的额定功率：
P额＝U额I额＝U额（I2﹣I1）。
故答案为：
（1）如上所示；（2）没有将电流表的指针调零；（3）0.625；（4）灯丝电阻随着温度的升高而增大；（5）①0.25；②U额（I2﹣I1）。
四．计算题（共2小题）
23．【解答】解：（1）由电路图可知，开关S断开时电路为R1与R2串联，开关S闭合时电路为R1的简单电路，
因串联电路中总电阻大于任何一个分电阻，所以开关S断开时，电路的总电阻最大，
由P＝UI＝可知，电源的电压一定时，电路的总功率最小，电饭锅处于保温状态；
（2）当电饭锅处于正常加热状态时，
由P＝UI可得，电路中的电流I＝＝＝5.5A；
（3）开关S闭合时，电路为R1的简单电路，电饭锅处于加热状态，
由I＝可得，R1＝＝＝40Ω，
开关S断开时，电路为R1与R2串联，电饭锅处于保温状态，
因串联电路中总电阻等于各分电阻之和，
所以，电饭锅处于保温状态时的功率P保温＝＝＝200W。
答：（1）保温；
（2）当电饭锅处于正常加热状态时，电路中的电流是5.5A；
（3）当电饭锅处于保温状态时，保温功率是200W。
24．【解答】解：
（1）由图乙可知：R1的电阻随湿度的增加而增加，R2的电阻随湿度的增加而减小；
由题意可知，空气湿度较小时，电磁铁不吸合，灯泡较暗，当空气湿度达到一定程度时，湿敏电阻的阻值减小，电路的电流增大，电磁铁的磁性增强，电磁铁吸合，湿敏电阻被短路，电路为警示灯的简单电路，灯泡变亮，由于电磁铁也被短路无磁性，电磁铁不吸合，据此可知警示灯能不断亮暗闪烁，所以应选图乙中的R2湿敏电阻，且串联在图甲电路中B位置；
（2）由图乙知，当空气潮湿（湿度大），能见度低时，湿敏电阻的阻值变小，根据I＝知，电路的电流增大，电磁铁的磁性变强，将衔铁吸引下来；若湿敏电阻放在B位置时，会被短路，电路的电流突然增大，警示灯一下变得很亮，起到闪烁的作用，而放在A点则不会出现此现象。
（3）由P＝知，警示灯的电阻为：RL＝＝＝12Ω；
由图甲知，当空气湿度为80%时，R2的电阻为12Ω，
在闪烁过程中，电路的最小电流为：I＝＝＝0.25A；
灯较暗时的实际功率：PL实＝I2RL＝（0.25A）2×12Ω＝0.75W；
（4）警示灯在空气湿度低于设定值的情况下就发光，说明此时的电流较大，衔铁被吸下；要使其恢复正常，这就需要减小电路中的电流，所以可以通过减小电源电压、在电路中串联一个电阻来减小电路中的电流；由于电磁铁的磁性大小与线圈的匝数、电流的大小有关，所以还可以通过减小线圈的匝数来减小电磁铁的吸合力。
故答案为：（1）R2；（2）B；（3）0.75W；（4）减小电源电压；减少电磁铁的线圈匝数；在电路中串联一个电阻。
21世纪教育网
www.21cnjy.com
精品试卷·第
2
页
（共
2
页）
HYPERLINK
"http://21世纪教育网(www.21cnjy.com)
"
21世纪教育网(www.21cnjy.com)
