要安装家庭电路,你该准备些什么材料呢?
第1节
家庭电路
第十九章
生活用电
导入新课
讲授新课
课堂小结
随堂训练
九年级物理（RJ）
教学课件

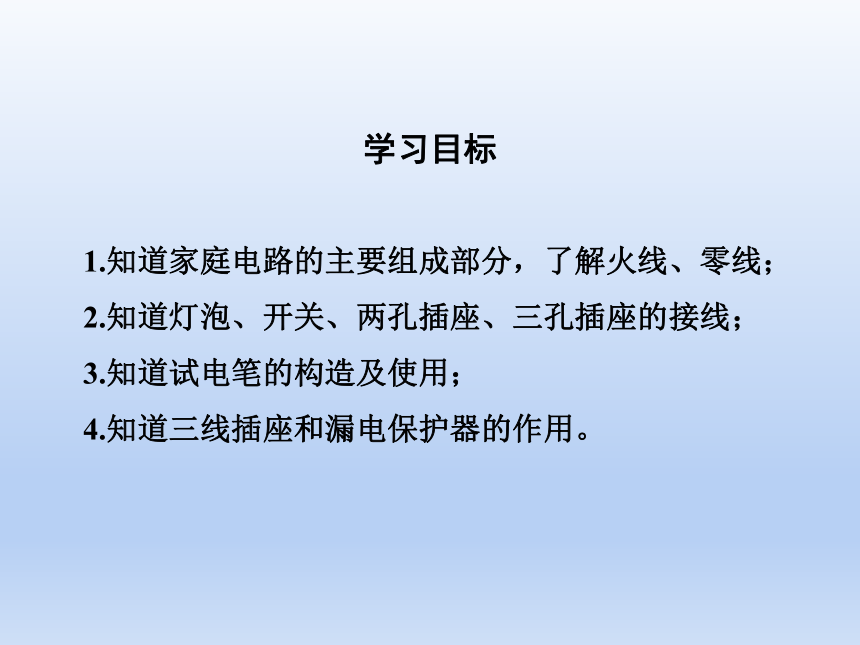

学习目标
1.知道家庭电路的主要组成部分，了解火线、零线；
2.知道灯泡、开关、两孔插座、三孔插座的接线；
3.知道试电笔的构造及使用；
4.知道三线插座和漏电保护器的作用。
家庭电路
目标导学一：家庭电路的组成

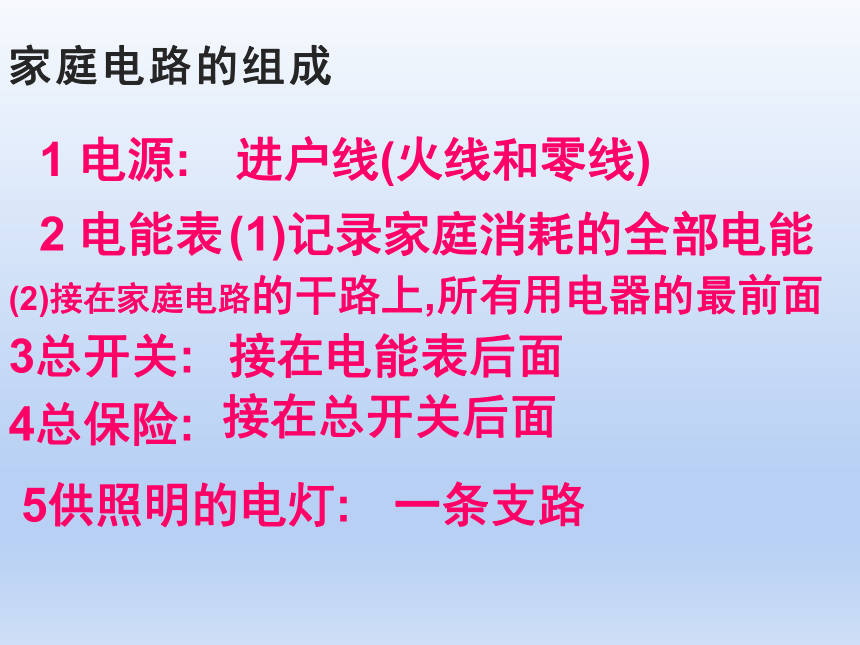

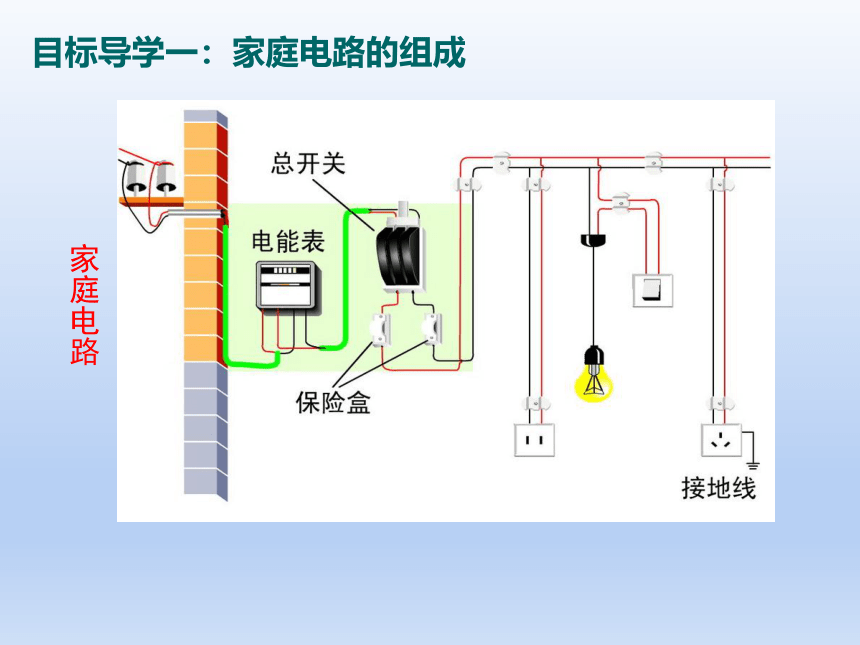

家庭电路的组成
1
电源:
2
电能表
(2)接在家庭电路的干路上,所有用电器的最前面
(1)记录家庭消耗的全部电能
3总开关:
接在电能表后面
4总保险:
接在总开关后面
进户线(火线和零线)
5供照明的电灯:
一条支路

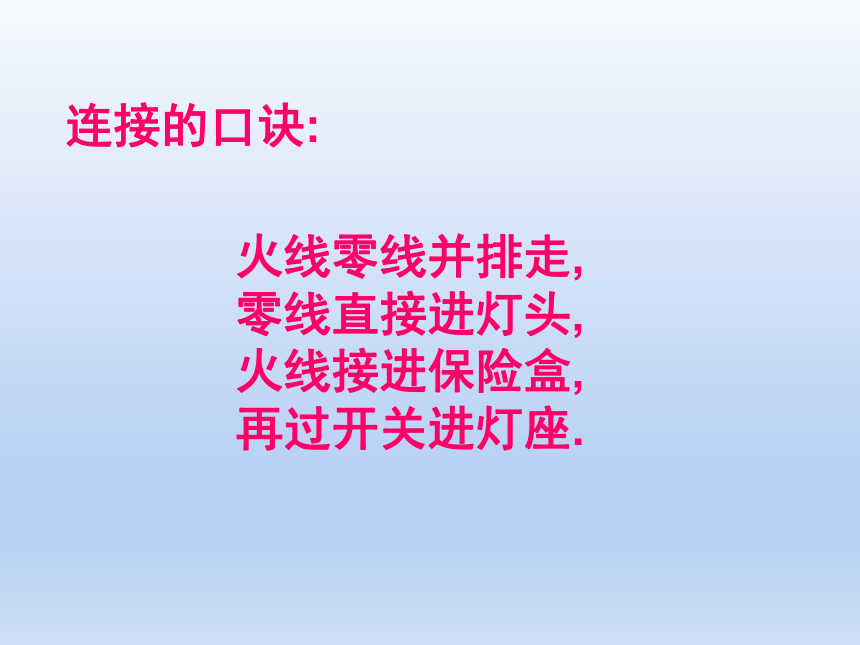

连接的口诀:
火线零线并排走,
零线直接进灯头,
火线接进保险盒,
再过开关进灯座.

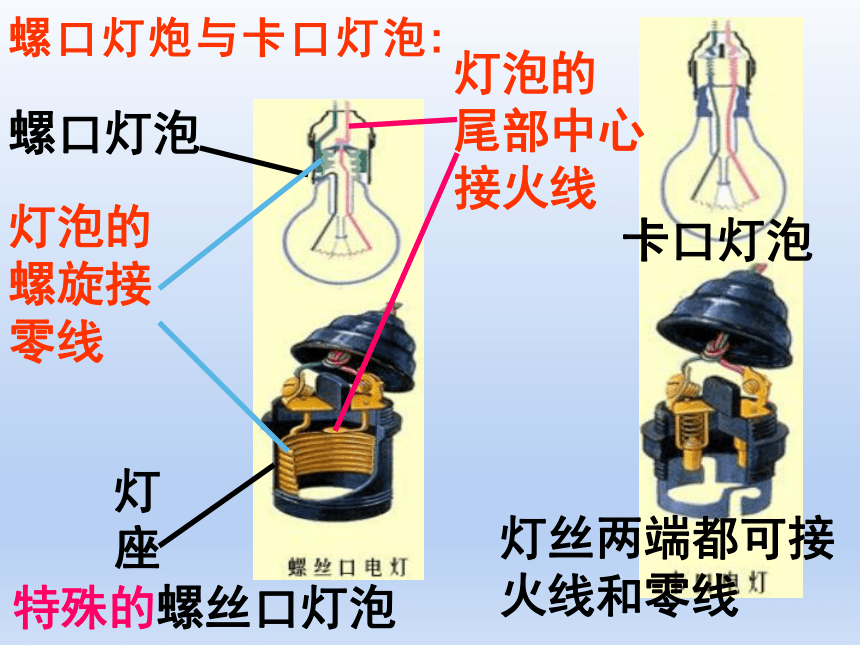

螺口灯炮与卡口灯泡:
螺口灯泡
灯
座
灯泡的
尾部中心
接火线
灯泡的
螺旋接零线
特殊的螺丝口灯泡
卡口灯泡
灯丝两端都可接火线和零线

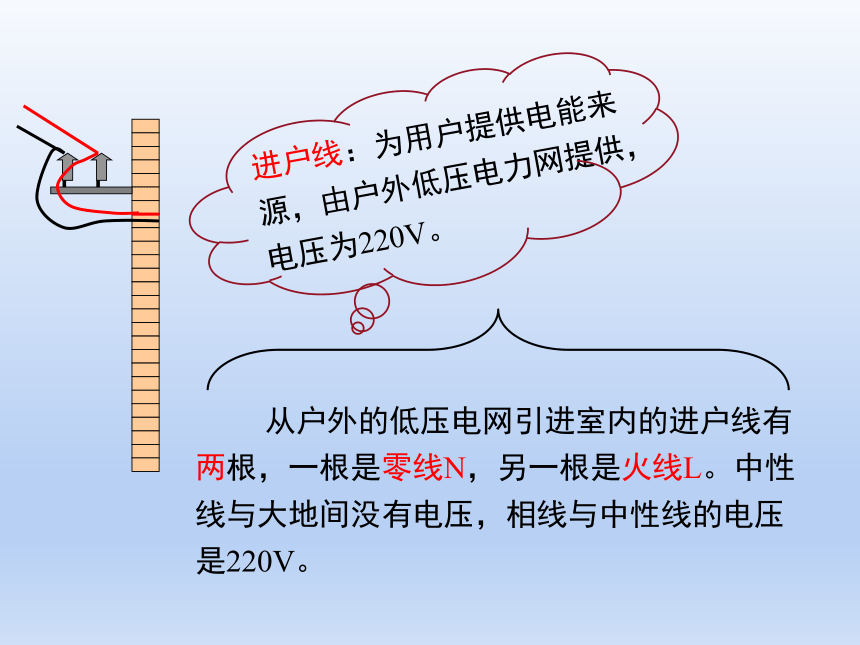

从户外的低压电网引进室内的进户线有两根，一根是零线N，另一根是火线L。中性线与大地间没有电压，相线与中性线的电压是220V。
进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。
家庭电路的组成
家庭电路的组成
家庭电路的组成
插座可以接电视、冰箱、洗衣机等家用电器。
家庭电路的组成

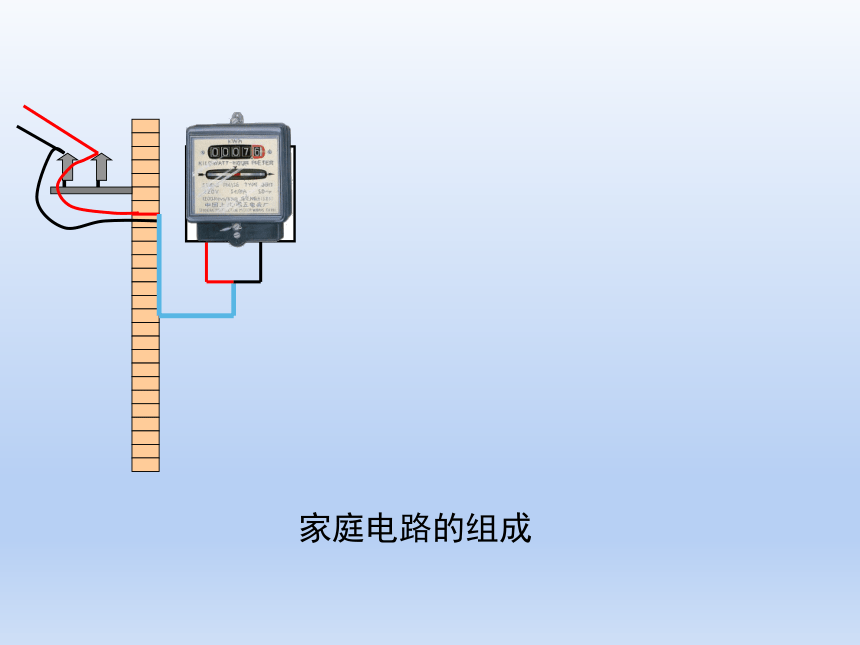

电能表
（1）作用
（2）安装的位置
（3）读数
总开关
（1）连接位置
（2）作用
串联在电能表和保险装置间
检修电路时断开，保证安全
保险装置---保险丝
①
作用：
②
材料：
③
注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝
保险装置
（1）连接位置
（2）作用
空气开关
火线
零线
大地
0
V
220
V
220
V
目标导学二：火线和零线
火线
零线
连接方法：串联在火线上
笔尖金属体
电阻
氖管
小窗
弹簧
笔尾金属体
辨别火线与零线
结构
试电笔
作用
试电笔工作原理
　　使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
　　试电笔的正确使用！
错误的使用方法
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
因为笔尖接触火线时，220伏的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流小于
220伏
/1000000欧=0.00022安=0.22毫安，这个电流可以使氖管发光，但对人体是没有危害的。
插头和插座
　　家庭电路中的插座可以方便地给电视机
、电冰箱、洗衣机以及可以移动的家用电器供电．
火线
零线
插座
目标导学三：三线插头和漏电保护器
插座是随时接用电器的元件，插座有二孔和三孔之分，两孔插座中一个孔接火线一个孔接零线．插座与电灯在火线、零线间是并联的．插座是为方便用电器连入电路中而设计的，每个插座等同于用电器，与电灯互不干扰才行．
有安培表的插座
两孔插座
三
孔
插
座
E
N
L
接火线
接零线
接地
E
N
L
接用电器
接用电器外壳
接用电部分
接法：左零右火上接地
一般有金属外壳的电器用三孔插座，如电饭锅、冰箱、电热壶等：
没有金属外壳的用两孔插座，如台灯等。
思考：
三脚插头中上脚为什么较长？
插插头时可以先
，
拔插头时可以后
。
(填“接地”、“离地”)
接地
离地
可以接上各种用电器，非常方便灵活，
想一想
插座
1.插座上的各个用电器是什么连接关系？
并联
2.插座上的两根接线是哪两根线的延伸？
零线和火线
3.三孔插座的第三根线接在哪里？有何作用？
接地；
防止触电
漏电保护器
　　正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接接流入大地。
　但是，如果站在地上的人
不小心接触了火线，电流
经过人体流入大地，这时，
总开关上的“漏电保护器”就
要起作用了。它会迅速切断
电路，对人身起到保护作用。
　　家庭电路中用电器是必不可少的．用电器的一端接零线，一端连开关，开关的另一端连火线．各房间的用电器是并联在火线、零线间．各电器都需要一个开关控制．
用电器和分开关
足球场一般用高压钠灯
高压钠灯亮度大，耗能小。可用在道路、港口、矿山的照明
白炽灯
节能灯
常见的电灯
灯丝
灯头
如何把灯泡接入电路
螺口灯泡
卡口灯泡
火线
零线
螺口灯泡的螺旋一定要接在零线上
　　
空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？
漏电保护器的作用：
如果人站在地上不小心接触了火
线，电流经过人体流入大地，这时，
“漏电保护器”会迅速切断电路，对
人身起到保护作用。
空气开关的作用：
当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
练一练
课堂小结
家庭电路
家庭电路的组成：进户线、电能表、等等
家庭电路的安装
试电笔：作用、结构、使用方法
三线插座：左零又火中接地
漏电保护器
插座和各用电器并联
开关接在火线上
1．小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
B
检测目标
2.如图所示的家庭电路中，闭合开关后灯泡不亮。用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是
A．灯泡短路
B．灯丝断了
C．开关接触不良
D．插座短路
B
检测目标
3．在家庭电路中常常发生：在台灯开关断开的情况下，把台灯插头插入插座时，室内其他电灯全部熄灭，保险丝熔断；有时是在台灯插头插入插座后，闭合台灯开关，室内其他电灯熄灭，保险丝熔断。引起这两种故障的最大可能是(　　)
A．前者是插座短路，后者是灯泡短路
B．前者是插头短路，后者是灯泡短路
C．两者都是插座短路
D．两者都是插头短路
B
检测目标
4．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是（
）
A．火线上的保险丝应该改装到零线上
B．甲处应装用电器，乙处应装开关
C．当用电器功率增大时，通过保险丝的电流就增大　
D．当保险丝熔断后，可以用铜丝代替
C
检测目标
5．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则可以判断出电路的故障是（　
　）
A．电热壶所在电路的B、D两点间断路
B．插座的接地线断路　
C．电路的C、D两点间导线断路
D．电路的A、B间导线断路
D
检测目标
6．小刚有一个带有开关、指示灯和多个插座的接线板，如图所示，每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下判说法中正确的是(　　)
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯串联
D．接线板上的开关与指示灯并联
B
7．如图所示的家庭电路中，有两个器件连接错误，它们是（　　）
A．闸刀开关和带开关的灯泡
B．带开关的灯泡和带熔丝的二线插座
C．带开关的灯泡和三线插座
D．闸刀开关和三线插座
C
检测目标
课堂总结
同学们，本节课你收获了什么？
课后作业：
1.整理本课知识点
2.完成同步练习题
