人教版九年级物理 全一册 第十九章 第2节 家庭电路中电流过大的原因 课件（共35张PPT）

(共35张PPT)
名言欣赏：
给我一个支点，可以撬起整个地球。
——阿基米德
温故知新
1．家庭电路有哪几部分组成？
2．保险丝在家庭电路中的作用。
3．家庭电路中各用电器之间是如何连接的？

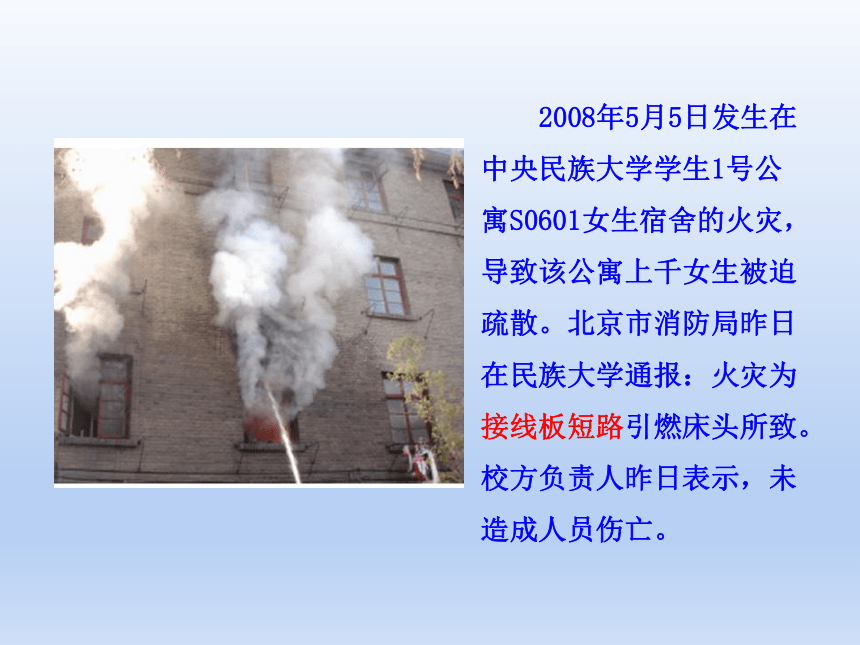

2008年5月5日发生在
中央民族大学学生1号公
寓S0601女生宿舍的火灾，
导致该公寓上千女生被迫
疏散。北京市消防局昨日
在民族大学通报：火灾为
接线板短路引燃床头所致。
校方负责人昨日表示，未
造成人员伤亡。

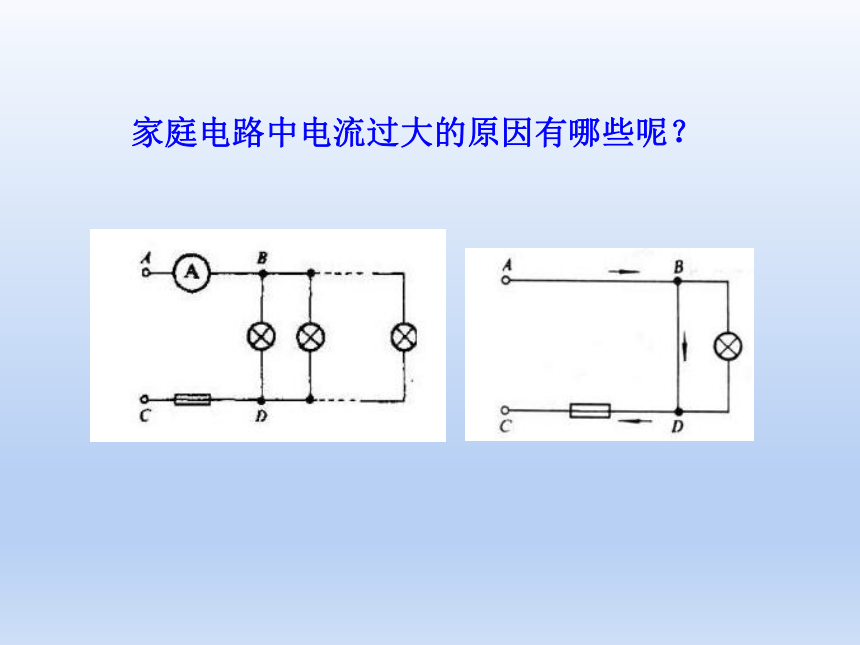

家庭电路中电流过大的原因有哪些呢？
第2节
家庭电路中电流过大的原因
第十九章
生活用电
导入新课
讲授新课
课堂小结
随堂训练

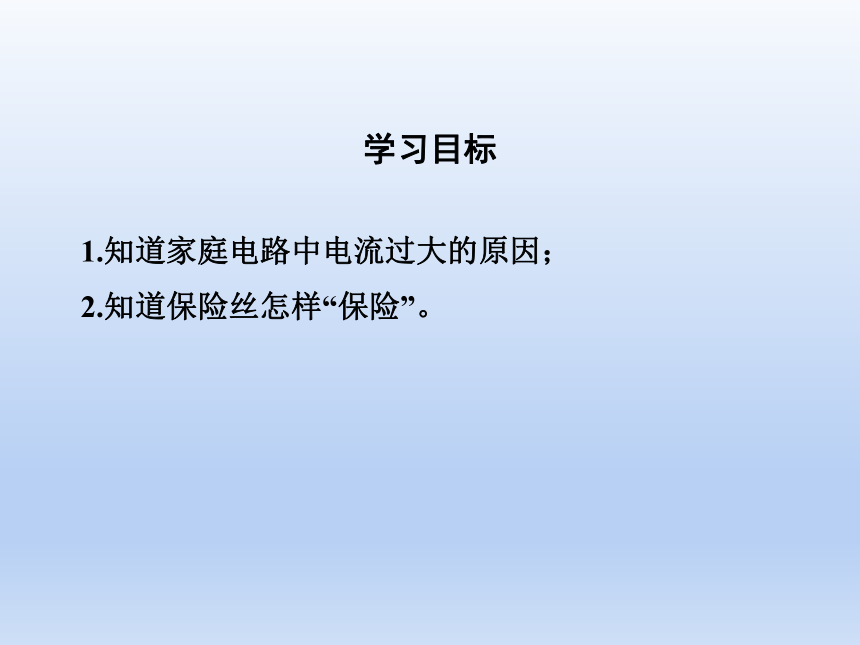

学习目标
1.知道家庭电路中电流过大的原因；
2.知道保险丝怎样“保险”。
我们应如何防范，保证用电安全呢？

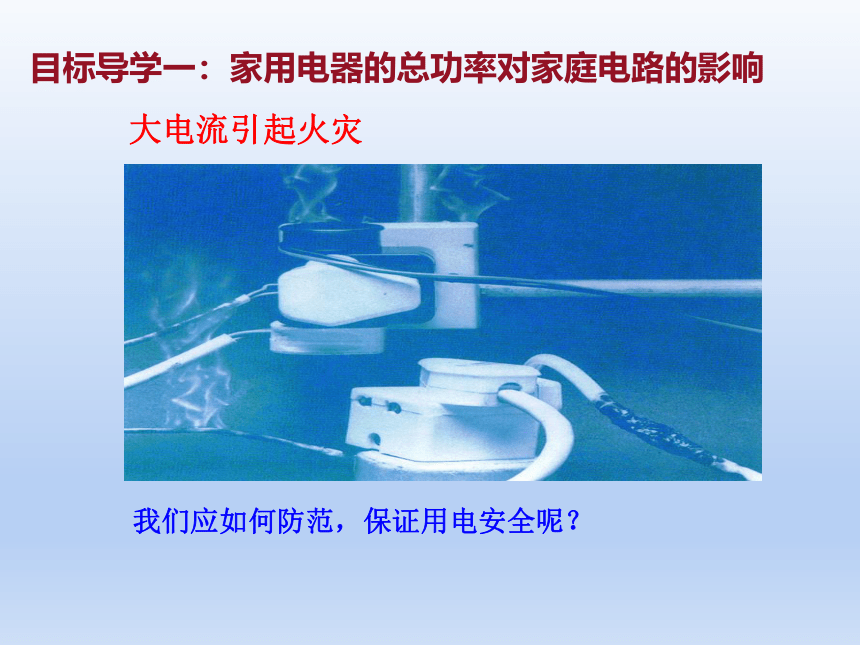

大电流引起火灾
目标导学一：家用电器的总功率对家庭电路的影响
根据P
=UI，可以得到
家庭电路中的电压是一定的，U
=
220
V，
所以
用电器总电功率P
越大，电路中的电流
I
就越大。

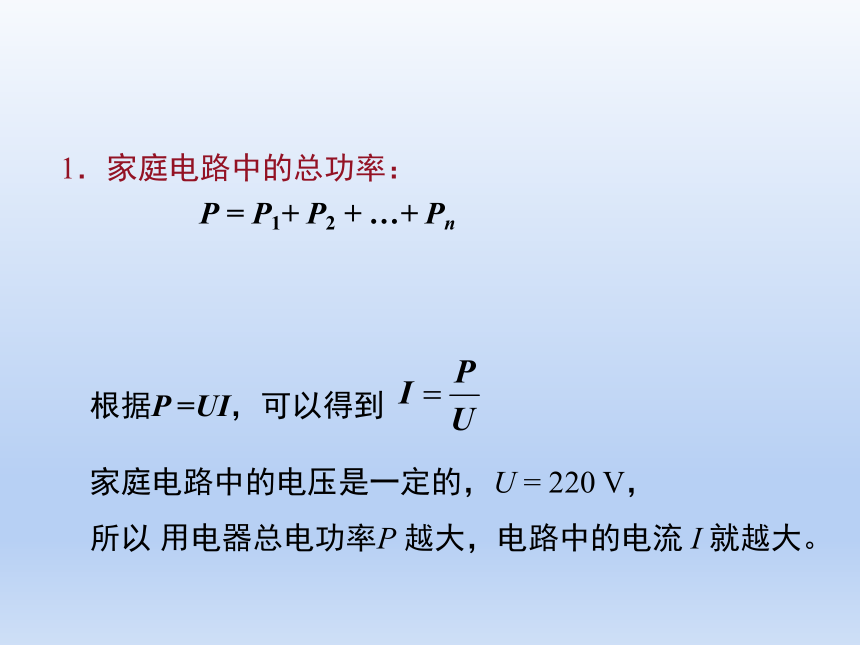

1．家庭电路中的总功率：
P
=
P1+
P2
+
…+
Pn

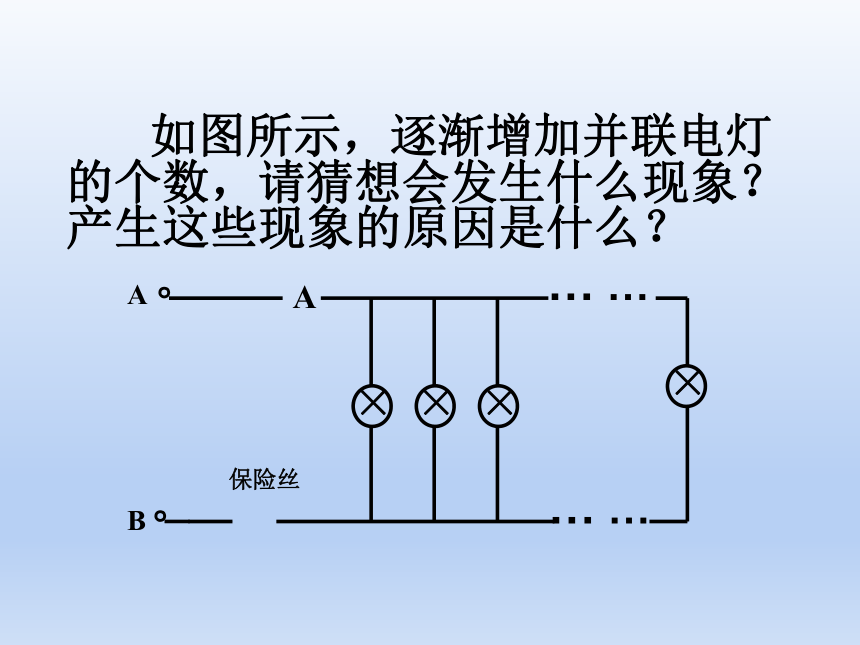

如图所示，逐渐增加并联电灯的个数，请猜想会发生什么现象？产生这些现象的原因是什么？
A
×
×
×
×
…
…
…
…
保险丝
。
。
A
B
用电器是并联的，用电器越多，电路中总功率越大，根据I=
可知，U一定，P大，I也大，所以并联的用电器越多干路电流越大。
并联的灯泡越多，电流表的示数越大，并联的灯泡足够多时，保险丝就会熔断。
家庭电路中电流过大的原因之一：
用电器的总功率过大。
家庭电路中电流过大的原因之二：短路
×
。
。
A
B
A
保险丝
。

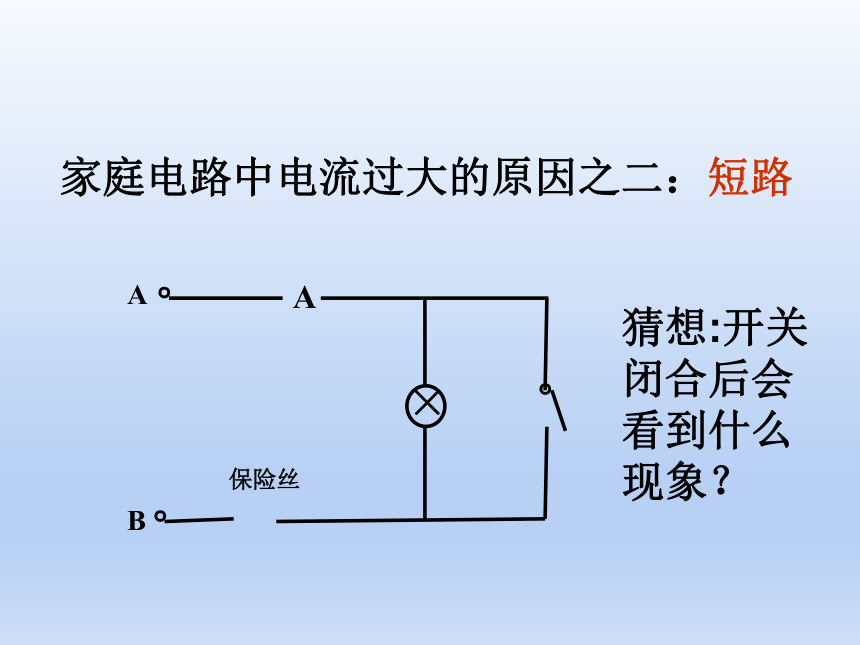

猜想:开关闭合后会看到什么现象？
在BD间接入开关S，接通电源，观察到灯L发光，若再闭合开关S，会出现什么情况呢？
目标导学二：短路对家庭电路的影响
讨论：哪些情形下会发生短路？
　在电路中，火线与零线直接相接通；用电器内部火线与零线相碰，如灯座、插座、插头等；导线连接处绝缘皮老化导线火线与零线相碰。
讨论：
短路对家庭电路有什么影响？会损坏用电器吗？
　　为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。
目标导学三：保险丝的作用
几种常见的保险丝
保险丝（装在保险盒里）
工作原理:
当电路中有过大电流通过，保险丝上产生较多的热量，使它的温度达到熔点而熔断，自动切断电路，起到保险作用。
对保险丝的要求
1.制作材料：用电阻率较大而熔点较低的铅锑合金制成。
2.选用要求：保险丝的规格应等于或略大于电路中所有电器正常工作时的总电流。
3.不能用铁丝、铜丝代替。
保险丝的规格
1、保险丝的规格用额定电流来表示
直径
（毫米）
额定电流
（安）
熔断电流
（安）
直径
（毫米）
额定电流
（安）
熔断电流
（安）
0.28
1
2
1.25
7.5
15
0.40
1.5
3
1.51
10
20
0.52
2
4
1.98
15
30
0.60
2.5
5
2.78
25
50
0.98
5
10
3.14
30
60
2、保险丝越粗，额定电流和熔断电流就越大；
3、熔断电流是额定电流的2倍。
你知道保险丝是如何起到“保险”作用的吗？
当电流过大时，观察两段金属丝的变化
当电流过大时，保险丝熔断，金属丝不熔断
当电流过大时，保险丝为什么会熔断呢？
原来，保险丝是用铅锑合金制作的，电阻比较大，
熔点比较低。当电流过大时，它由于温度升高而熔断，
切断电路，起到保护作用
保险丝
⑴
材料：
⑵特点：
①电阻比较大
②熔点比较低
铅锑合金
（产生较多的热量）
（易于熔断）
怎样选购保险丝？
依据：I=P/U=3500W/220V=16.8A
方法：
⑴电能表的参数：220V
20A
保险丝选用额定电流为20A的
②用电器总功率：P=P1+P2+P3+….
保险丝选用额定电流略大于16.8A的
如17A或18A都可以
家中的保险丝烧断了，怎么办？
1、断开家中总开关
2、查找并排除故障
3、更换相同规格的保险丝
4、合上总开关
歨骤：
注意：
要用相同规格的保险丝更换
更不能用铁丝、铜丝代替保险丝
单刀开关
现在家庭中常用空气开关代替保险丝
当线路发生短路或严重电流过载时，短路电流超过瞬时脱扣整定电流值，电磁脱扣器产生足够大的吸力，将衔铁吸合并撞击杠杆，使搭钩绕转轴座向上转动与锁扣脱开，锁扣在反力弹簧的作用下将主触头分断，切断电源。
空气开关
住宅配电箱
课堂小结
家庭电路中电流过大的原因
家庭电路中电流过大的原因
短路
用电器的总功率过大
保险丝
电阻比较大、熔点较低的铅锑合金制成
要使保险丝的额定电流等于或稍大于最大工作电流
禁止用铜丝、铁丝等代替保险丝
空气开关
1.小明同学寒假在家看电视时，为了取暖，便将一个电暖气拿出来。当他将插头插入插座中时，听到“啪”的一声，同时从插座中冒出一股黑烟，电视机和电灯也都熄灭……这个现象会导致的结果是(
)
A.电视机烧坏了
B.电暖气烧坏了
C.空气开关断开了
D.灯丝烧断了
C
检测目标
2.在生活中，我们会遇到这些情况：(1)开关中的两个
线头相碰；（2）插头中的两个线头相碰（3）电路中
增加了大功率的用电器（4）户外输电线绝缘皮损坏
在上述情况中，可能引起家庭电路中保险丝熔断的是
(
)
A.（1）（2）（3）
B.（2）（3）
C.（2）（4）
D.（1）（4）
B
检测目标
3.教学楼里安装了40W的电灯30盏，现在电路上的保
险丝熔断了，而备用的只有额定电流为3A的保险丝，
那么比较合适的做法是
(
)
A.用一根凑合使用
B.用二根并联使用
C.将二根串联使用
D.将保险丝钳一个缺口
B
检测目标
4.家庭电路中保险丝断了，以下原因不可能的是：
（
）
A、家庭中用电器的功率过大
B、拉线开关中的两根导线头相碰
C、保险丝的规格不合适，熔断电流太小
D、插头中的两根导线头相碰
B
检测目标
5.某学校电能表允许通过的最大电流是25A，学校里已
经装了40w的电灯50盏，60w的日光灯20盏，想要再装些
电灯，至多可以再装多少盏40w的电灯？
解：电能表允许电路中最大的总功率是：P＝U
I=220v×25A＝5500w
目前电路中的总功率是：P′＝nP1＋nP2＝50
×40w＋20
×60w＝3200w
所能再装
电灯的总功率是：P″＝P－P
″＝5500w－
3200w＝2300w
所能再装电灯是：n＝P
″/P1=2300w/40w=57盏
检测目标
课堂总结
同学们，本节课你收获了什么？
课后作业：
1.整理本课知识点
2.完成同步练习题
