人教版（2019）高二物理必修第三册：11.5实验练习使用多用电表同步练习

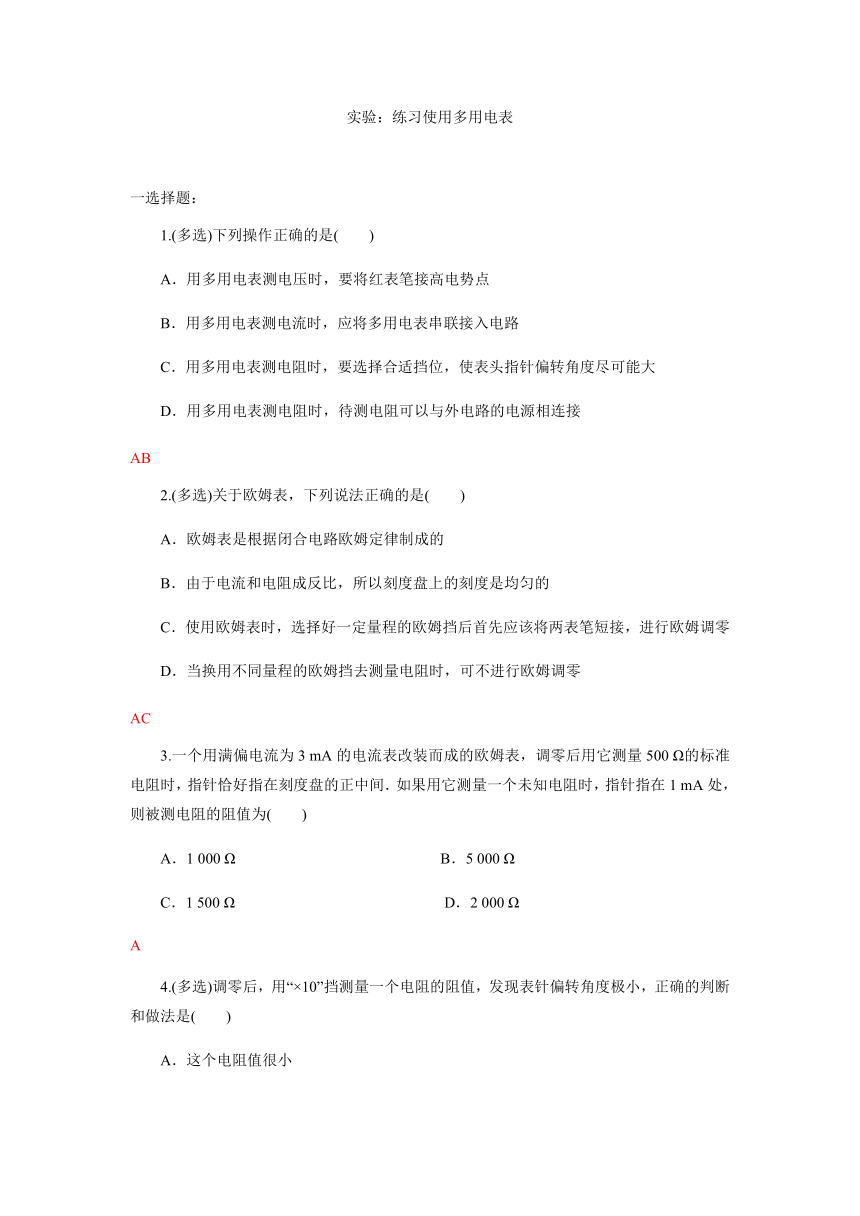

实验：练习使用多用电表
一选择题：
1.(多选)下列操作正确的是(　　)
A．用多用电表测电压时，要将红表笔接高电势点
B．用多用电表测电流时，应将多用电表串联接入电路
C．用多用电表测电阻时，要选择合适挡位，使表头指针偏转角度尽可能大
D．用多用电表测电阻时，待测电阻可以与外电路的电源相连接
AB　
2.(多选)关于欧姆表，下列说法正确的是(　　)
A．欧姆表是根据闭合电路欧姆定律制成的
B．由于电流和电阻成反比，所以刻度盘上的刻度是均匀的
C．使用欧姆表时，选择好一定量程的欧姆挡后首先应该将两表笔短接，进行欧姆调零
D．当换用不同量程的欧姆挡去测量电阻时，可不进行欧姆调零
AC
3.一个用满偏电流为3
mA的电流表改装而成的欧姆表，调零后用它测量500
Ω的标准电阻时，指针恰好指在刻度盘的正中间．如果用它测量一个未知电阻时，指针指在1
mA处，则被测电阻的阻值为(　　)
A．1
000
Ω　　　　　　　
B．5
000
Ω
C．1
500
Ω
D．2
000
Ω
A

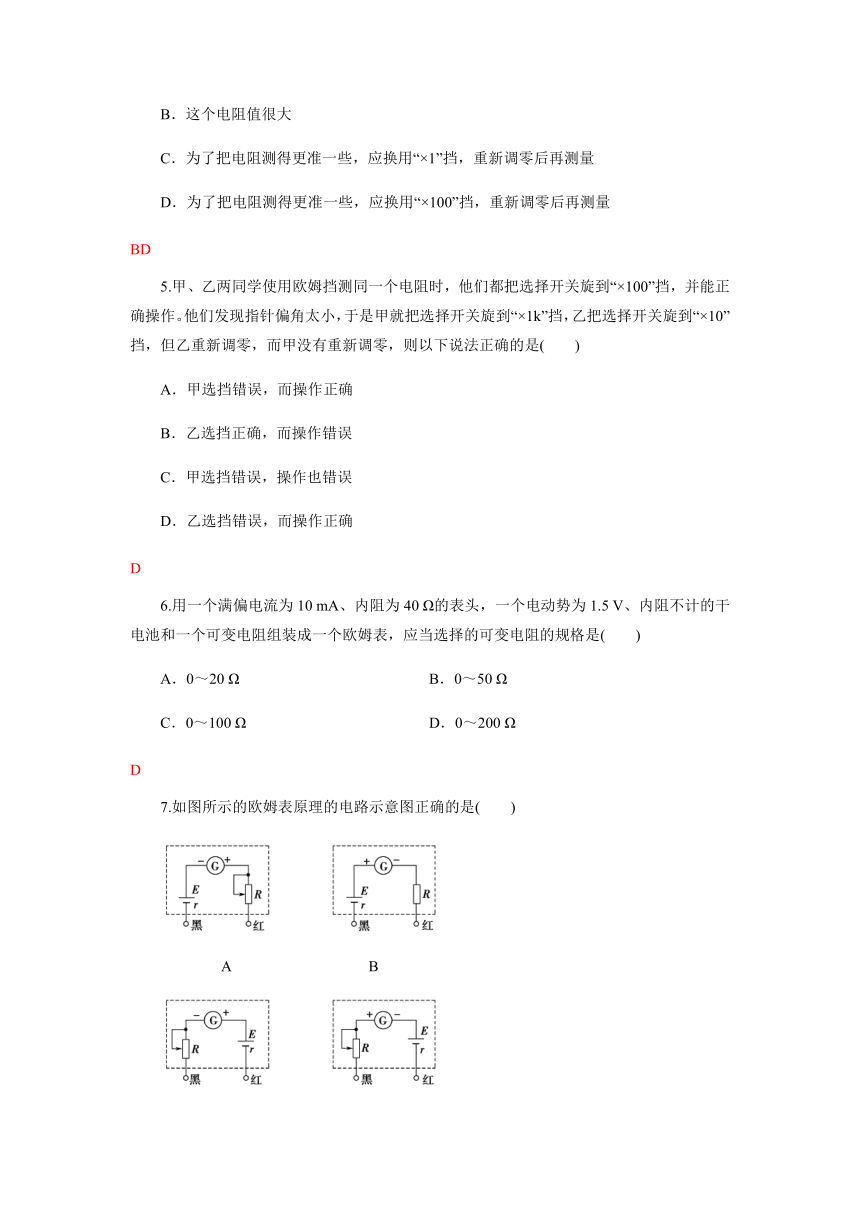

4.(多选)调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，正确的判断和做法是(　　)
A．这个电阻值很小
B．这个电阻值很大
C．为了把电阻测得更准一些，应换用“×1”挡，重新调零后再测量
D．为了把电阻测得更准一些，应换用“×100”挡，重新调零后再测量
BD　
5.甲、乙两同学使用欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作。他们发现指针偏角太小，于是甲就把选择开关旋到“×1k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零，则以下说法正确的是(　　)
A．甲选挡错误，而操作正确
B．乙选挡正确，而操作错误
C．甲选挡错误，操作也错误
D．乙选挡错误，而操作正确
D
6.用一个满偏电流为10
mA、内阻为40
Ω的表头，一个电动势为1.5
V、内阻不计的干电池和一个可变电阻组装成一个欧姆表，应当选择的可变电阻的规格是(　　)
A．0～20
Ω　　　　　　
B．0～50
Ω
C．0～100
Ω
D．0～200
Ω
D
7.如图所示的欧姆表原理的电路示意图正确的是(　　)
A　　　　　　　　　B
C　　　　　　　　　D
C
8.欧姆表是由表头、干电池和调零电阻等串联而成的．有关欧姆表的使用和连接，下列说法正确的是(　　)
A．测电阻前要使红、黑表笔短接，调节调零电阻，使表头的指针指最左端
B．红表笔与表内电池正极相接，黑表笔与表内电池负极相连接
C．红表笔与表内电池负极相接，黑表笔与表内电池正极相连接
D．测电阻时，表针偏转角度越大，待测电阻值越大
C
9.欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头．甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍．换用甲表头和换用乙表头后，刻度盘的中值电阻分别为(　　)
A．100
Ω、100
Ω
B．200
Ω、100
Ω
C．50
Ω、100
Ω
D．100
Ω、200
Ω
C
二非选择题：
10.如图所示为一多用电表表盘。
(1)如果用直流10
V挡测量电压，则读数为________V。
(2)如果用“×100”挡测电阻，则读数为________Ω。
答案：　(1)6.6　
(2)80
11.关于多用电表欧姆挡的使用，
(1)测量电阻时，如果选择“×10”挡位发现指针偏转过大，应将选择开关S拨至倍率________的挡位，重新进行________后测量。
(2)如图为一正在测量中的多用电表表盘。
①如果是用“×10”挡测量电阻，则读数为________Ω。
②如果是用直流5
V挡测量电压，则读数为________V。
答案：　(1)×1　欧姆调零　
(2)①300　②2.20
12.(1)如图所示是某同学用多用电表欧姆挡测量一个电阻阻值时的示数和挡位情况，则这个电阻的阻值约为________Ω.为了测量得更精确些，该同学进行了第二次测量，请选择下面列出的有关步骤，并按先后顺序写出：________.
A．将两表笔短接，欧姆调零
B．将两表笔分别跟被测电阻两端接触，观察指针位置，记下电阻值
C．将面板上的旋钮旋至“×10”挡
D．将面板上的旋钮旋至“×1k”挡
(2)如果图是该同学用直流5
mA挡测量的电流，则电流为________mA.
答案：　(1)200　CAB　
(2)4.50
13.(1)如图甲所示为一黑箱装置，盒内有由两节干电池和几个电阻等元件组成的电路，a、b为黑箱的两个输出端，a端连接盒内电池的正极．
甲　　　　　　　　乙
为了探测黑箱，某同学准备进行以下几步测量：
①用多用电表的欧姆挡测量a、b间的电阻．
②用多用电表的直流电压挡测量a、b间的输出电压．
③用多用电表的直流电流挡测量a、b间的输出电流．
你认为以上测量中不妥的有________(填序号)，理由是：
________________________________________________________________
______________________________________________________。
(2)若他用多用电表测一段电阻丝的电阻，已经调零且选择开关指向欧姆挡“×10”挡位，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的________(选填“×100”或“×1”)挡位；调零后测量，其表盘及指针所指位置如图乙所示，则此段电阻丝的电阻为________Ω.
答案：　(1)①、③　①用欧姆挡不能直接测量带电源电路的电阻，③用电流挡直接测量可能会造成电源短路　
(2)×1　12
