名言欣赏：
给我一个支点，可以撬起整个地球。
——阿基米德
电给人类生活带来了极大的方便

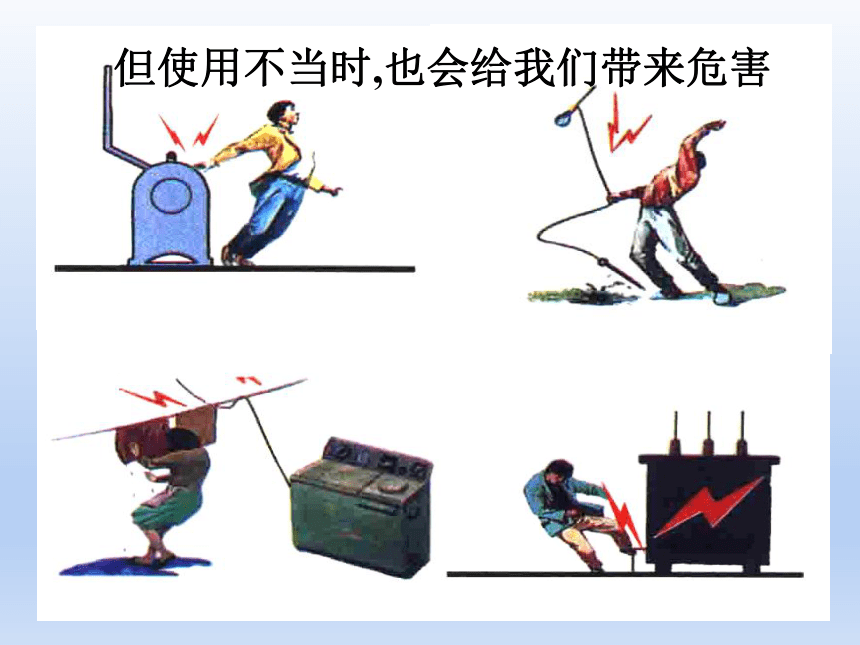

但使用不当时,也会给我们带来危害

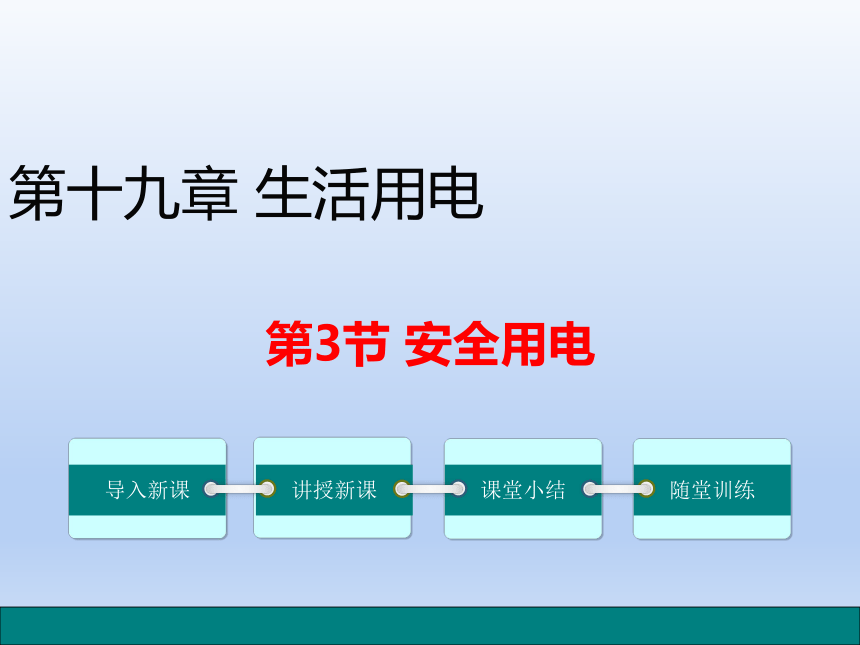

第3节
安全用电
第十九章
生活用电
导入新课
讲授新课
课堂小结
随堂训练

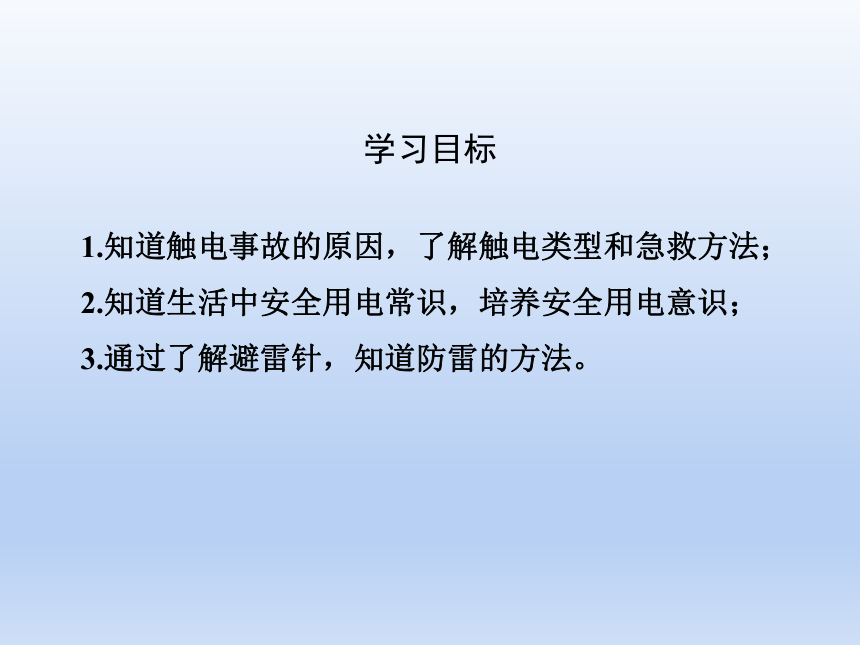

学习目标
1.知道触电事故的原因，了解触电类型和急救方法；
2.知道生活中安全用电常识，培养安全用电意识；
3.通过了解避雷针，知道防雷的方法。
100-200微安
对人体无害反而能治病
1毫安左右
引起麻的感觉
感知电流
不超过10毫安时
人尚可摆脱电流
摆脱电流
超过30毫安时
感到剧痛，神经麻痹
呼吸困难，有生命危险
安全电流
达到50毫安时
很短时间使人心跳停止
致命电流

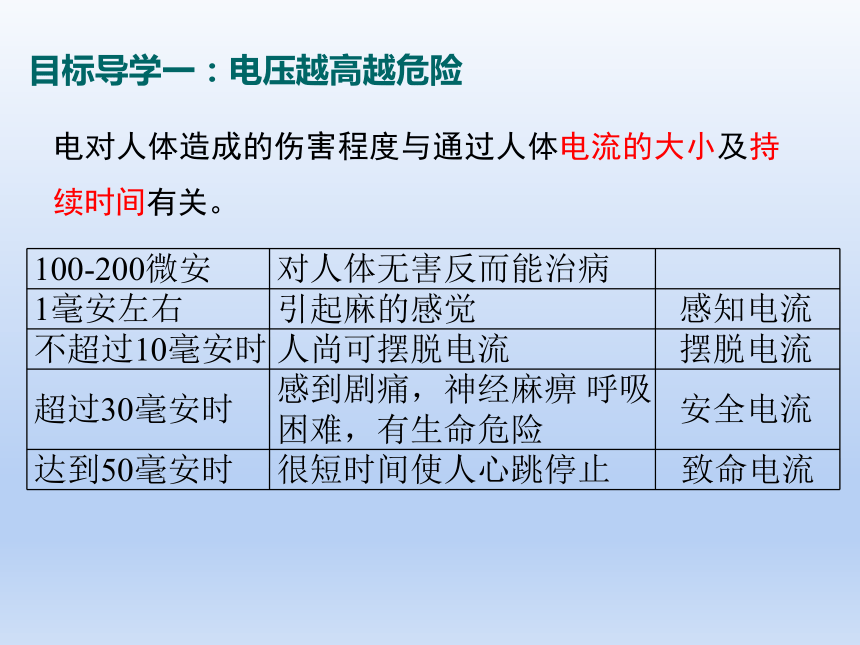

目标导学一：电压越高越危险
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
触电电流大小由人体电阻和加在人体两端的电压决定。
　　人体电阻约为104
～105
W；在皮肤潮湿时，人体的电阻可降低到约103
W。
由欧姆定律：I=U/R
可知，当R一定时：U增大，I随着增大
，所以电压越高，触电时，通过人体电流越大，对人的生命危害越大。

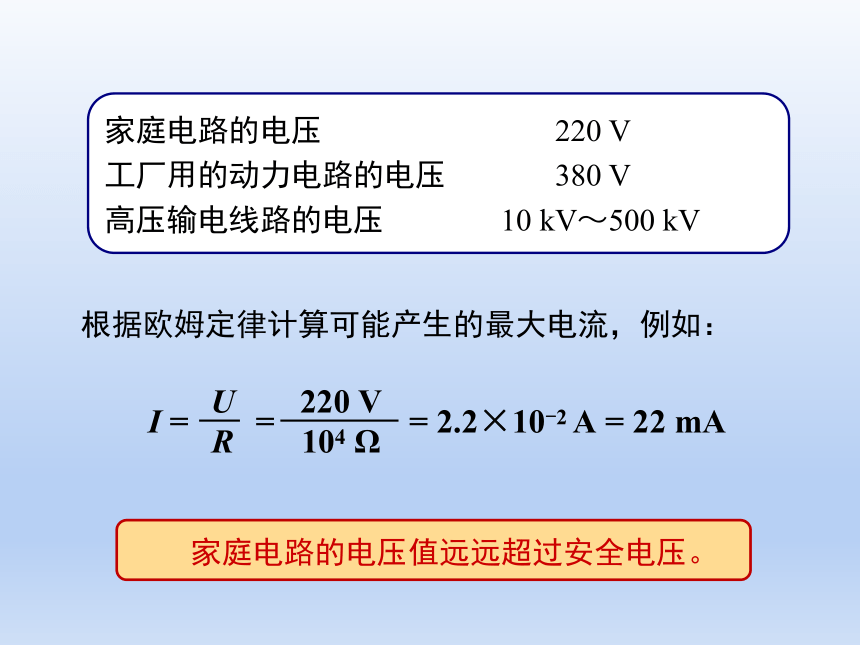

家庭电路的电压
220
V
工厂用的动力电路的电压
380
V
高压输电线路的电压
10
kV～500
kV
根据欧姆定律计算可能产生的最大电流，例如：
　　家庭电路的电压值远远超过安全电压。
I
=　　=
　　　
=
2.2×10-2
A
=
22
mA
U
R
220
V
104
Ω

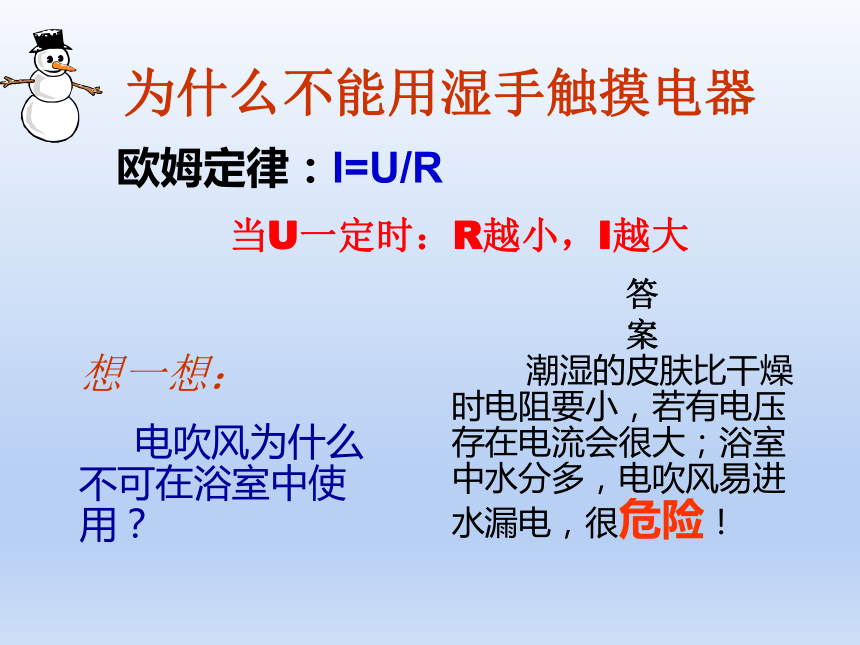

为什么不能用湿手触摸电器
欧姆定律：I=U/R
当U一定时：R越小，I越大
想一想：
电吹风为什么不可在浴室中使用？
答案
潮湿的皮肤比干燥时电阻要小，若有电压存在电流会很大；浴室中水分多，电吹风易进水漏电，很危险！
火线
零线
（1）单线
触电
SoS…………
给我穿上绝缘鞋
或给我一张干燥的木凳吧
火线
零线
我来
帮你！
啊！
电死我啦！
目标导学二：常见的触电事故
火线
零线
触电的形式：
（2）双线
触电
闪电
（3）高
压
电弧触电
（4）跨步
电压触电
高压线
1.低压触电
双线触电
单线触电
注意生活中不安全的用电
思考：人站在干燥的凳子上，用一只手接触火线会触电吗？
跨步电压触电
电弧触电
2.高压触电
高压电很危险。高压输电线路的电压高达几万伏甚至几十万伏，即使不直接接触，也能使人致死。
（1）为什么高压线要架在高空？
想想议议
（2）小鸟站在高压输电线上，为什么不会触电？
小鸟只站在一根电线上，两爪间的距离较小，因此电压很小，所以不会触电。
除了图示的几种情况外，还有哪些情况可能引起触电？
电褥子起火
雨天通过电线下方触电
随身听漏电
儿童用镊子碰插头触电
带电给水壶加水
洗浴时没关闭热水器电源
风筝挂在电线上
家庭电路中防止触电措施
开关必须接在火线上；
螺丝口灯泡，尾部接火线；
有金属外壳的电器，外壳要接地。
目标导学三：安全用电原则
安全用电原则
不接触低压带电体,
不靠近高压带电体.
不弄湿用电器，
不损坏绝缘层。
小结：
触电后怎么办？
这种方法行吗
？
触电急救
切断电源
或用干燥的木棍竹竿将电线挑开
急救措施：1.脱离电源
(1)如开关箱在附近，可立即拉下闸刀或拔掉插头，断开电源。
(2)如距离闸刀较远，应迅速用绝缘良好的电工钳或有干燥木柄的利器(刀、斧、锹等)砍断电线，或用干燥的木棒、竹竿、硬塑料管等物迅速将电线拨离触电者。
(3)若现场无任何合适的绝缘物(如，橡胶，尼龙，木头等）可利用，救护人员亦可用几层干燥的衣服将手包裹好，站在干燥的木板上，拉触电者的衣服，使其脱离电源。
(4)对高压触电，应立即通知有关部门停电，或迅速拉下开关，或由有经验的人采取特殊措施切断电源。
2.对症救治
　(1)对触电后神志清醒者，要有专人照顾、观察，情况稳定后，方可正常活动；对轻度昏迷或呼吸微弱者，可针刺或掐人中、十宣、涌泉等穴位，并送医院救治。
　　(2)对触电后无呼吸但心脏有跳动者，应立即采用口对口人工呼吸；对有呼吸但心脏停止跳动者，则应立刻进行胸外心脏挤压法进行抢救。
　　(3)如触电者心跳和呼吸都已停止，则须同时采取人工呼吸和俯卧压背法、仰卧压胸法、心脏挤压法等措施交替进行抢救。
雷电是大气中一种剧烈的放电现象放电时电流可达几万安甚至十几万安，产生很强的光和声。强大的电流如果通过人体，会导致人立即死亡，如果通过树木、建筑物等，会使它们受到严重的破坏。所以高大的建筑物等要装有避雷装置，确保安全。
目标导学四：注意防雷
注意防雷：
高大建筑物的顶部都有针状的金属物,通过很粗的金属线与大地相连，可以防雷，叫做避雷针。
防雷设施—避雷针
现代建筑上的避雷针
高压输电铁塔上的防雷导线
生活中怎
样防止雷电触电？
a．高大的建筑物、室外天线等必须正规地安装避雷装置，绝不能破坏这些装置
b．雨天不能在大树下或高大建筑物下避雨．
c.应该留在室内，关好门窗。
d.打雷时不要接听或拨打电话。
e.不宜在空旷场地打伞。
ｆ．电视、天线、充电器、各家用电器的插头要从插座上拔下。
3．急救措施
2．安全用电原则
1．触电类型
低压触电
高压触电
单线触电
双线触电
高压电弧触电
跨步电压触电
不靠近高压带电器
不接触低压带电体
切断电源
用绝缘体将触电者与带电体分开
课堂小结
1.人发生触电事故的原因是(
)
A．人体能导电
B．人体带电太多了
C．通过人体的电流超过了一定限度
D．人体接触了用电器
C
检测目标
2.当有人触电时，应及时采取的措施是(　　)
A．立即用手将触电的人拉开
B．立即去找电工来处理
C．切断零线或切断火线
D．要立即切断电源，或用干燥的竹竿、木棒将电线挑开，然后再进行急救
D
检测目标
3.在户外遇到雷雨天气时，以下做法正确的是(　　)
A．不使用手机通话
B．冒雨在运动场上踢球
C．躲在大树下避雨
D．撑着金属杆的雨伞行走
A
检测目标
4．小健学习电学知识后，认识到安全用电很重要，下图符合安全用电原则的是(　　)
D
A．甲图：人靠近高压带电体
B．乙图：电视机天线与电线接触
C．丙图：电动机外壳没有接地
D．丁图：电水壶用三角插头
检测目标
5．人体触电事故产生的原因是(　　)
A．人体带了电
B．人体中有电流流过
C．人体上有了电压
D．通过人体的电流超过了一定的数值
D
检测目标
6．在不断发生雷鸣闪电的雨天里，为了避免电视机被雷击，应采取的简单措施是(　　)
A．关掉电视机
B．关掉电视机，拔掉电视机电源插头
C．关掉电视机，拔掉电视机电源插头，把天线接地
D．把电视机移到室内另一个地方，继续收看电视节目
C
检测目标
7．有关资料表明：人体出汗或潮湿时的电阻为200
Ω～800
Ω；人体中的电流超过30
mA时将会造成生命危险，若某人身体潮湿时的电阻为500
Ω，则当他接触电压为220
V的照明电路时，通过他的电流为_____mA。请根据计算结果为右图配上解说词：________________。
440
不要用湿手扳开关
检测目标
8．如图所示，图甲中鸟A提示鸟B：“快飞，你会触电的！”鸟B说：“你怎么不怕？”图乙中电压表提示电流表：“你不能直接连在电源两极上，会把你烧坏的！”请分析两幅图中的对话是否合理，并说明理由。
解：这两幅图中的对话都合理。理由：图甲开关闭合后，鸟A无电流通过(或鸟A两爪之间无电压)，鸟B有电流通过(或鸟B两爪之间有电压)，会发生触电。图乙中由于电流表的电阻很小(或电流表相当于导线)，电路接通时，发生短路(或电路中的电流很大)，会烧环电流表。
检测目标
课堂总结
同学们，本节课你收获了什么？
课后作业：
1.整理本课知识点
2.完成同步练习题
谢谢
