名言欣赏：
给我一个支点，可以撬起整个地球。
——阿基米德
你用过的通信工具有哪些？你了解它们吗？

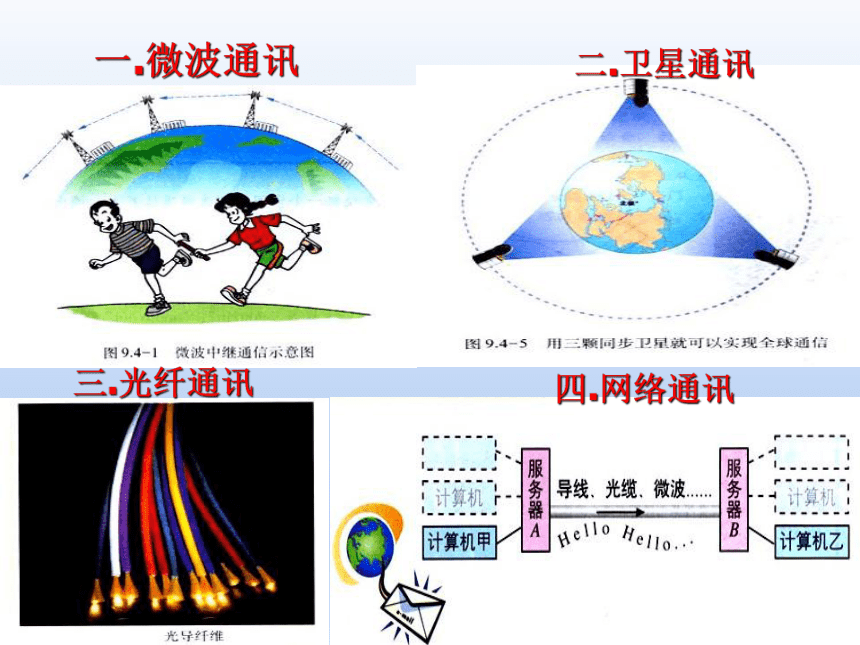

一.微波通讯
二.卫星通讯
三.光纤通讯
四.网络通讯
第4节
越来越宽的信息之路
第二十一章
信息的传递
导入新课
讲授新课
课堂小结
随堂训练

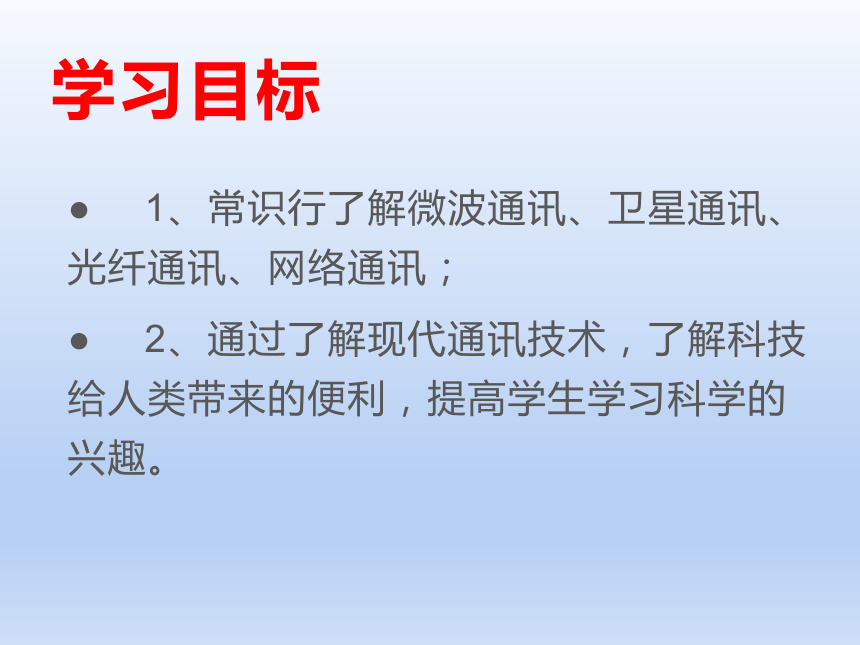

学习目标
1、常识行了解微波通讯、卫星通讯、光纤通讯、网络通讯；
2、通过了解现代通讯技术，了解科技给人类带来的便利，提高学生学习科学的兴趣。

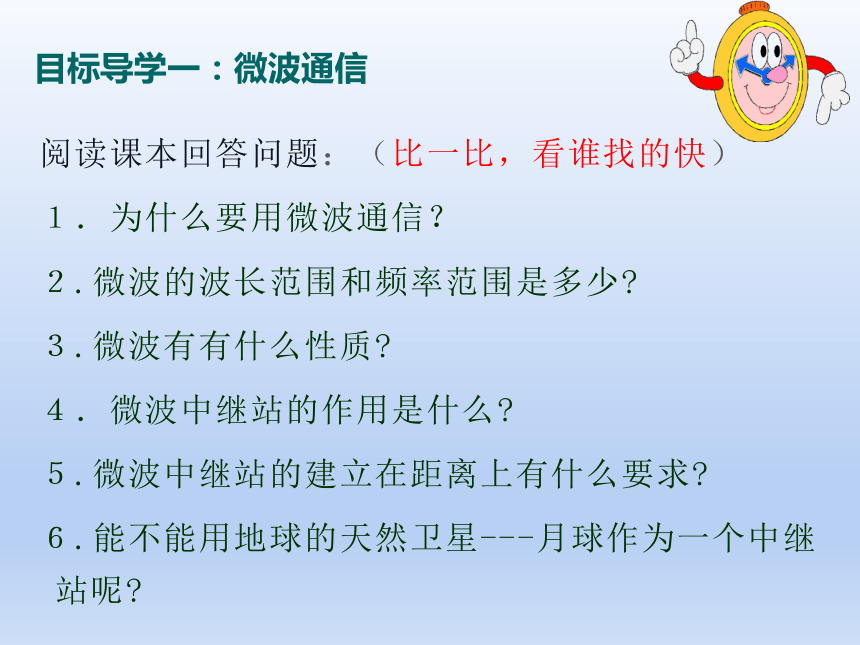

阅读课本回答问题：（比一比，看谁找的快）
１．为什么要用微波通信？
２.微波的波长范围和频率范围是多少?
３.微波有有什么性质?
４．微波中继站的作用是什么?
５.微波中继站的建立在距离上有什么要求?
６.能不能用地球的天然卫星---月球作为一个中继站呢?
目标导学一：微波通信

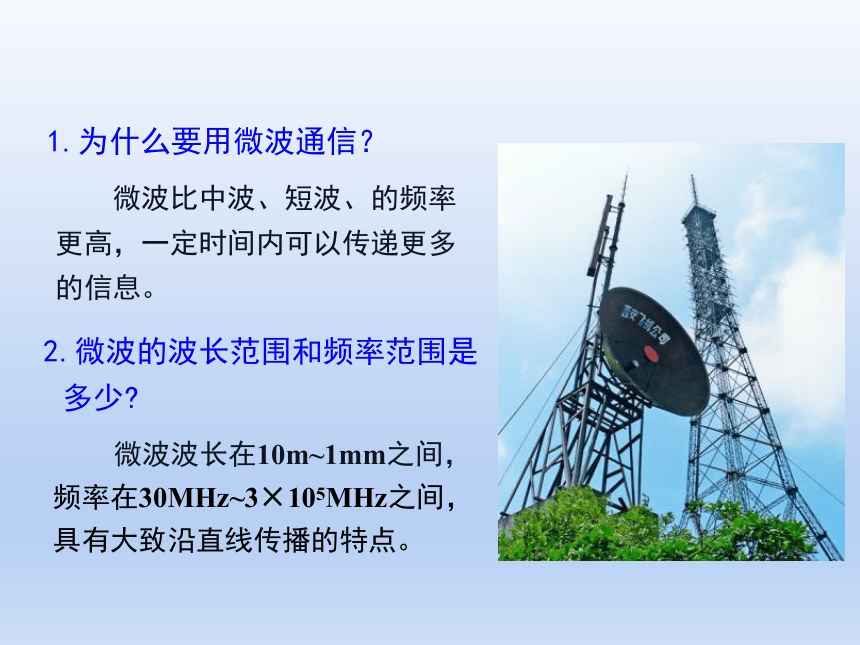

1.为什么要用微波通信？
微波比中波、短波、的频率更高，一定时间内可以传递更多的信息。
2.微波的波长范围和频率范围是多少?
微波波长在10m~1mm之间，频率在30MHz~3×105MHz之间，具有大致沿直线传播的特点。

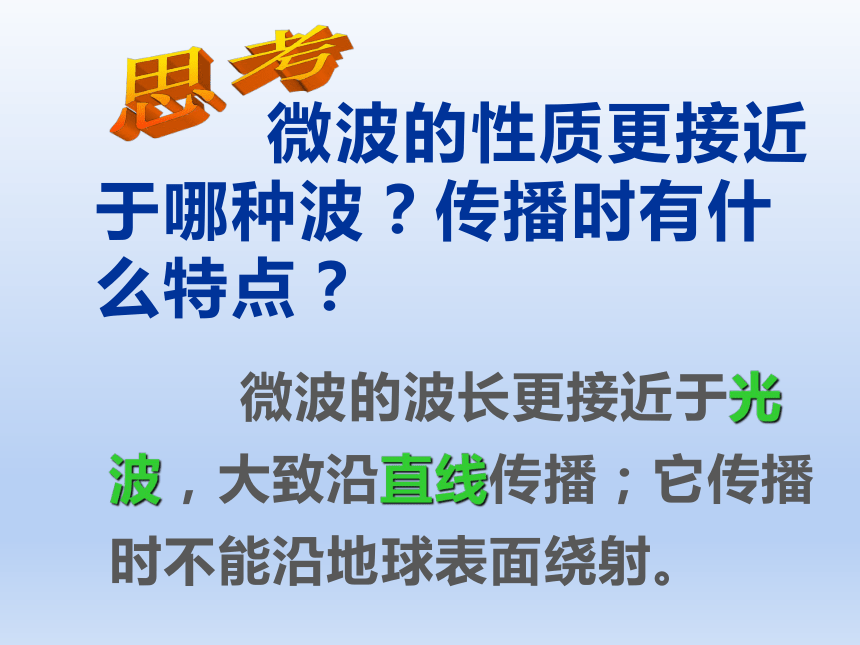

微波的性质更接近于哪种波？传播时有什么特点？
微波的波长更接近于光波，大致沿直线传播；它传播时不能沿地球表面绕射。
思考

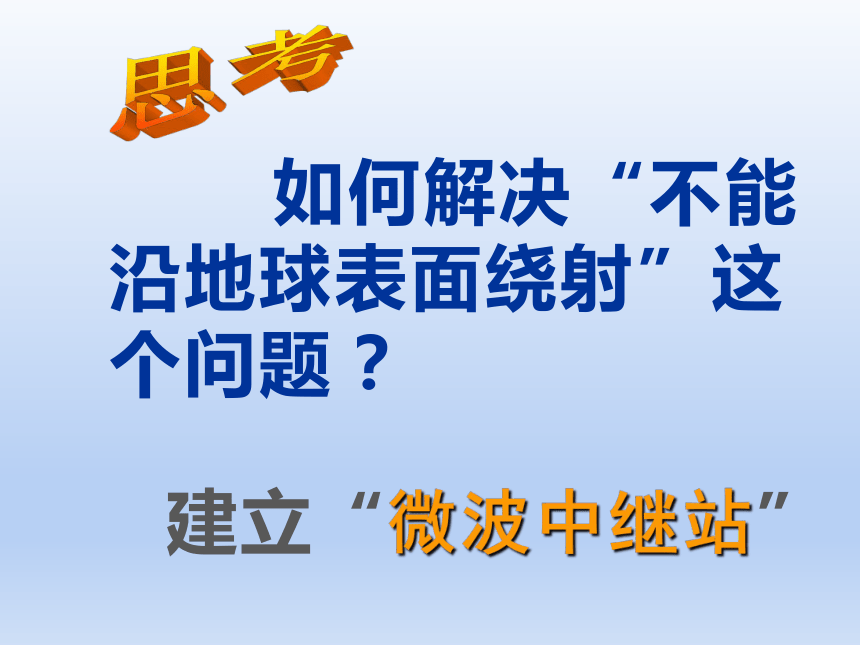

如何解决“不能沿地球表面绕射”这个问题？
建立“微波中继站”
思考

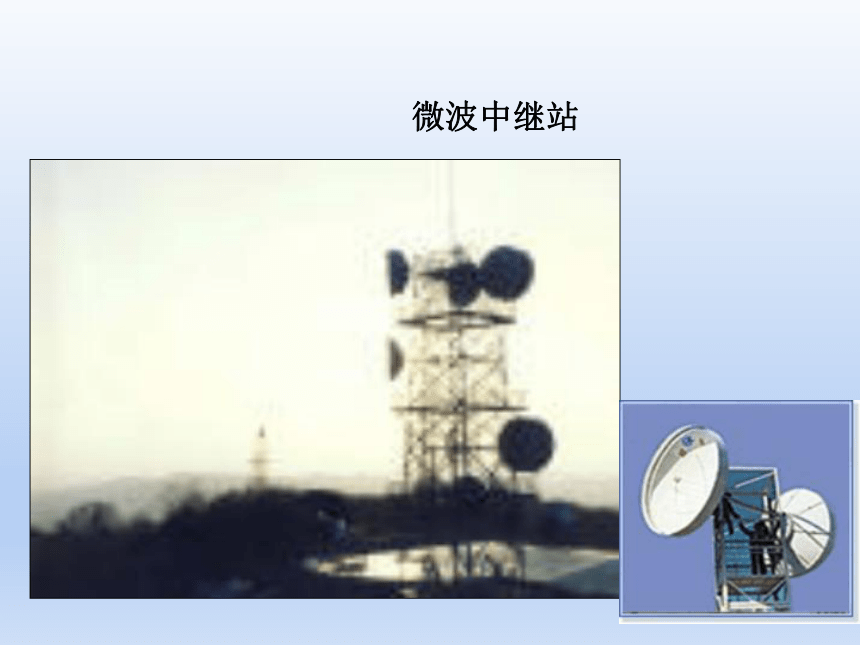

微波中继站
发射
接收

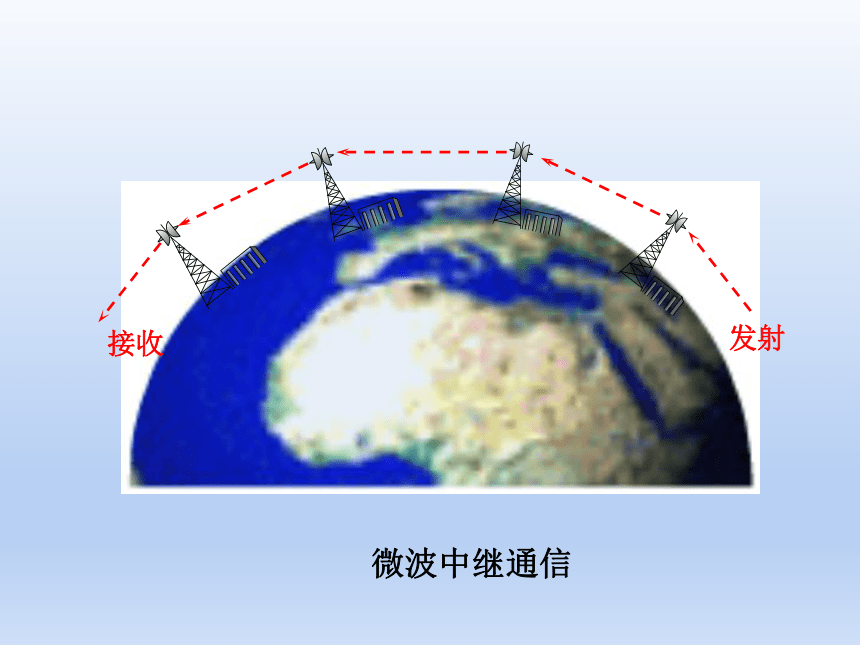

微波中继通信

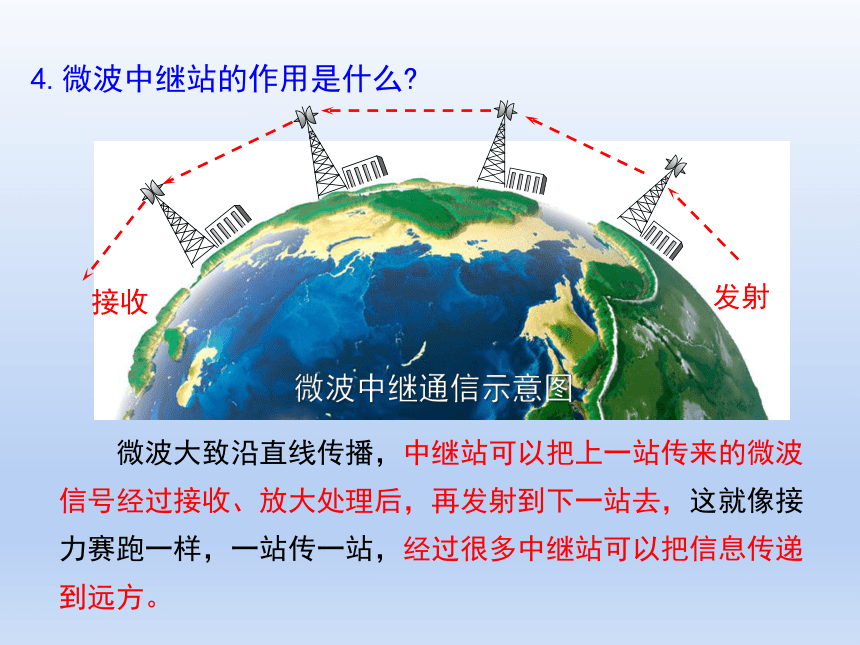

微波大致沿直线传播，中继站可以把上一站传来的微波信号经过接收、放大处理后，再发射到下一站去，这就像接力赛跑一样，一站传一站，经过很多中继站可以把信息传递到远方。
4.微波中继站的作用是什么?
发射
接收
微波中继通信示意图
5.微波中继站的建立在距离上有什么要求?
发射
接收
微波中继通信示意图
每隔50千米左右建立一个中继站,上一站传来的信号就可以传递下去。
6.微波通信的优缺点
优点：容量大，一条微波线路可以开几千甚至几万条电话线路
缺点：每隔50km必须建中继站，信号衰退，时间延迟
答案：
　　太远，不方便
解决方案：
　　人造卫星通信
问题：
　　能否用月亮做中继站，实现微波通信？
目标导学二：卫星通信
阅读并思考:
3.卫星通信有哪些优越性?
1.什么是同步卫星?
2.要想实现全球通信至少需要几颗同步卫星?
1.通信卫星大多相对地球“静止”——同步卫星
2.要想实现全球通信至少需要几颗同步卫星?
用三颗同步卫星就可以实现全球通信
中国北斗卫星导航系统
3.卫星通信的优点:
远距离传递信息
通信容量大
干扰小、质量好、功效高。
中国北斗卫星导航系统
中国北斗卫星导航系统
目标导学三：光线通信
　　光是比微波频率高得多的电磁波。
　　光通信的“高速公路”更宽广，传递信息的容量较大。
　　利用频率单一、方向高度集中的激光进行通信，效果很好。
激光（laser）
1960年美国科学家________制成了世界第一台________激光器，它能产生_______单一、方向__________的光，称为激光。
梅曼
红宝石
频率
高度集中
通信用的激光一般在特殊的管道——光导纤维里传播。
是很细很细的玻璃丝，是用高纯度的石英玻璃拉制成的。
光纤通信技术是近几十年才发展起来的
1966年，华裔物理学家高锟首次利用无线电波导通信的原理，提出了低损耗（20
db/km）的光导纤维（简称光纤）的概念。
1970年，美国康宁公司首次研制成功损耗为20
db/km的石英光纤，它是一种理想的传输介质。
1970年，贝尔实验室研制成功室温下连续振荡的半导体激光器（LD）。从此，开始了光纤通信迅速发展的时代。
各种光导纤维
通信用的激光一般在特殊的管道——光导纤维里传播。
原理是光的全反射。
普通光
优点—容量大，容量是微波的
百万倍、千万倍。
缺陷—难以携带信息。夹杂
许多不同波长（频率）的光。
激光—频率单一，方向高度集中。
光导纤维
光在光导纤维中传输，
损耗小，可长距离传输。
光纤通信
容量极大，不怕雷击，
不受电磁干扰，通信
质量高，保密性好。
