人教版九年级全一册物理18.3测量小灯泡的电功率同步练习（含答案）

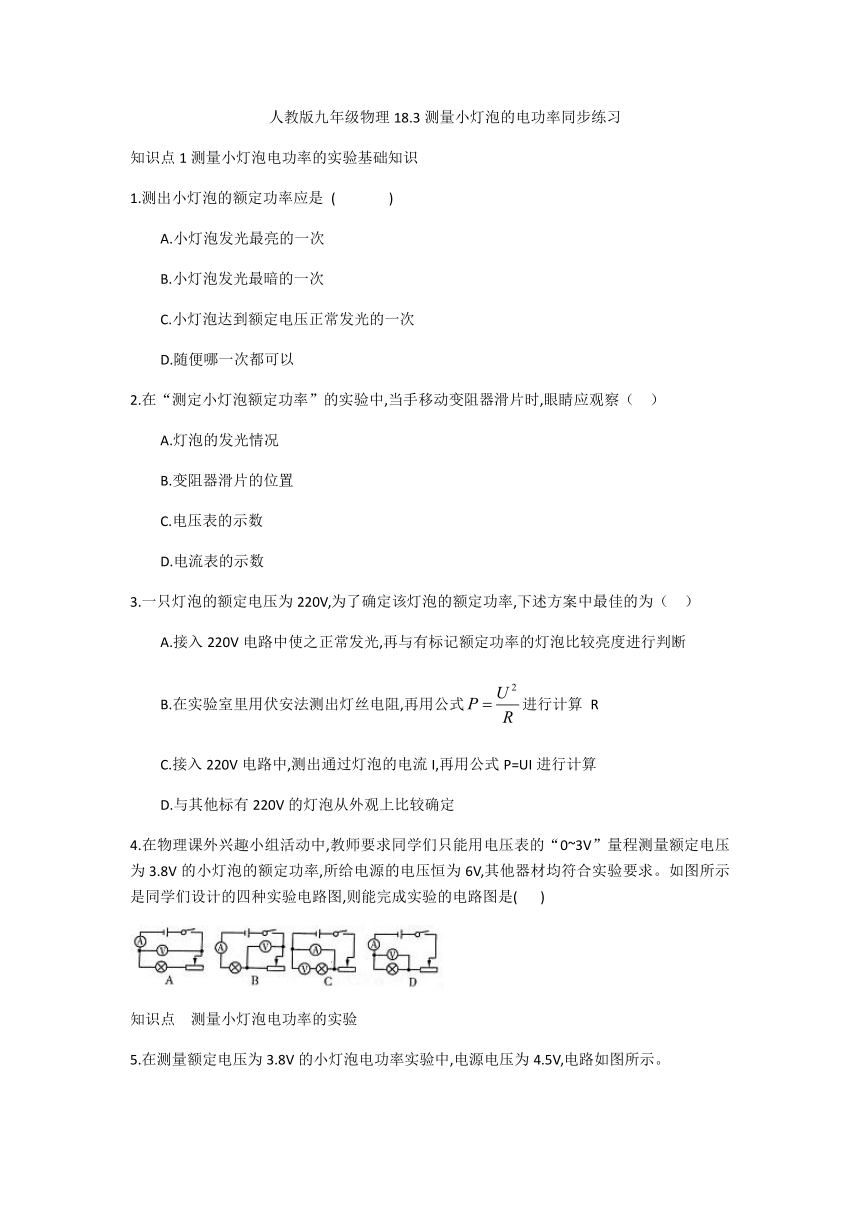

人教版九年级物理18.3测量小灯泡的电功率同步练习
知识点1测量小灯泡电功率的实验基础知识
1.测出小灯泡的额定功率应是
(
)
A.小灯泡发光最亮的一次
B.小灯泡发光最暗的一次
C.小灯泡达到额定电压正常发光的一次
D.随便哪一次都可以
2.在“测定小灯泡额定功率”的实验中,当手移动变阻器滑片时,眼睛应观察（
）
A.灯泡的发光情况
B.变阻器滑片的位置
C.电压表的示数
D.电流表的示数
3.一只灯泡的额定电压为220V,为了确定该灯泡的额定功率,下述方案中最佳的为（
）
A.接入220V电路中使之正常发光,再与有标记额定功率的灯泡比较亮度进行判断
B.在实验室里用伏安法测出灯丝电阻,再用公式进行计算
R
C.接入220V电路中,测出通过灯泡的电流I,再用公式P=UI进行计算
D.与其他标有220V的灯泡从外观上比较确定
4.在物理课外兴趣小组活动中,教师要求同学们只能用电压表的“0~3V”量程测量额定电压为3.8V的小灯泡的额定功率,所给电源的电压恒为6V,其他器材均符合实验要求。如图所示是同学们设计的四种实验电路图,则能完成实验的电路图是(
)
知识点
测量小灯泡电功率的实验

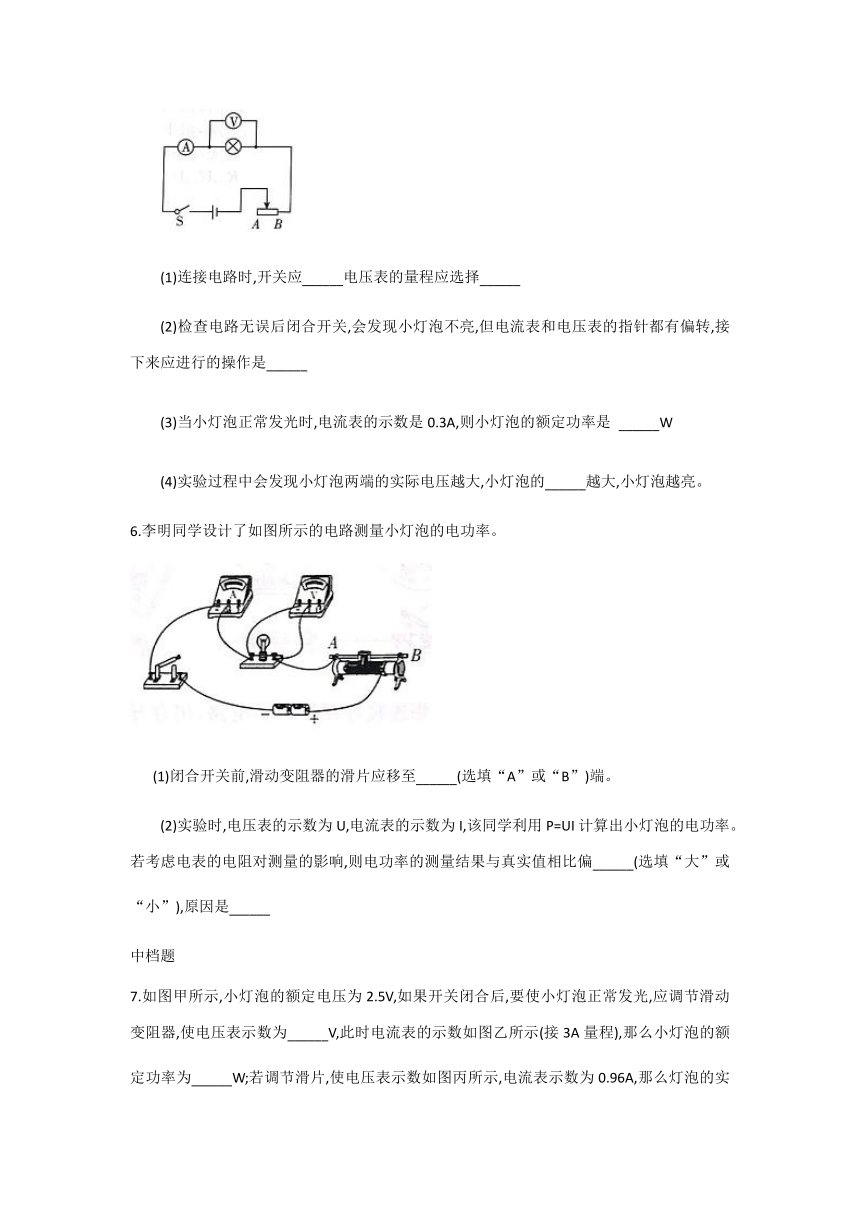

5.在测量额定电压为3.8V的小灯泡电功率实验中,电源电压为4.5V,电路如图所示。
(1)连接电路时,开关应______电压表的量程应选择______
(2)检查电路无误后闭合开关,会发现小灯泡不亮,但电流表和电压表的指针都有偏转,接下来应进行的操作是______
(3)当小灯泡正常发光时,电流表的示数是0.3A,则小灯泡的额定功率是
______W
(4)实验过程中会发现小灯泡两端的实际电压越大,小灯泡的______越大,小灯泡越亮。
6.李明同学设计了如图所示的电路测量小灯泡的电功率。
(1)闭合开关前,滑动变阻器的滑片应移至______(选填“A”或“B”)端。
(2)实验时,电压表的示数为U,电流表的示数为I,该同学利用P=UI计算出小灯泡的电功率。若考虑电表的电阻对测量的影响,则电功率的测量结果与真实值相比偏______(选填“大”或“小”),原因是______
中档题
7.如图甲所示,小灯泡的额定电压为2.5V,如果开关闭合后,要使小灯泡正常发光,应调节滑动变阻器,使电压表示数为______V,此时电流表的示数如图乙所示(接3A量程),那么小灯泡的额定功率为______W;若调节滑片,使电压表示数如图丙所示,电流表示数为0.96A,那么灯泡的实际功率为______W,额定功率为
______W
8.在测定小灯泡功率的实验中,已知小灯泡的额定电压为2.5V,秀秀同学通过正确实验得到的数据如下表所示。分析数据得到的下列结论,正确的是（
）
A.灯丝电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率未测出
D.通过小灯泡的电流与它两端的电压成正比
9.小华用电压表、电流表、滑动变阻器、导线、开关及新的干电池等实验器材,测量额定电压为2.5V的小灯泡L的额定功率。
(1)小华连接好图甲所示电路,闭合开关S,发现小灯泡L发光暗淡,观察电压表、电流表均有示数,移动滑动变阻器的滑片P,电压表、电流表示数均不变,出现这种现象的原因是______
(2)小华改正实验错误后,移动滑动变阻器的滑片P,当电压表示数为2.5V时,发现电流表示数如图乙所示,由此可知,此时通过小灯泡L的电流为______
A;小灯泡L的额定功率为______W
10.小阳为测量额定电压为2.5V的小灯泡在不同电压下的电功率及观察小灯泡的发光情况,连接了如图所示的电路。
(1)闭合开关前,滑动变阻器的滑片P应放置在______最端。(选填“左”或“右”)
(2)小阳的实验记录如上表所示,则小灯泡两端______电压U=1.3V时的电功率P=______
W
（3)由上表的实验记录你还能得到的结论有:______。(写出一条即可)
(4)利用图示实验电路还可以进行的实验有______(写出一个即可)
综合题
11.在“测量小灯泡额定功率”实验中,小灯泡的额定电压U额=2.5V。
(1)图甲是小明测量小灯泡额定功率的实物电路,图中有一根线连接错误,请在这根线上打“×”,并在图中改正
(2)闭合开关前,滑片P应位于______
(选填“A”或“B”)端。
(3)闭合开关,移动滑片P直到电压表示数为2.5V,此时电流表示数如图乙所示,则小灯泡的额定功率为______W
(4)小华设计了如图丙所示的电路也完成了该实验。请完成下列填空(电源电压不变,R1和R2为滑动变阻器,R2的最大电阻为R0)①只闭合开关______调节R2,使电压表的示数为2.5V。②只闭合开关______调节______使电压表的示数仍为2.5V
③接着将R2的滑片P调至最左端,记下电压表的示数为U1;再将R2的滑片P调至最右端,记下电压表的示数为U2。则小灯泡额定功率的表达式P额=______(用U额、Ro、U1、U2表示)。
答案
C
C
C
B
断开
0-15V
将滑动变阻器的滑片向B端移动
1.14
实际电功率
A
大
电流表测量的是通过小灯泡和电压表的总电流，该电流比通过小灯泡的电流大，而电压表测量的是小灯泡两端的电压，故实际功率的测量结果与真实值相比偏大
2.5
4
1.44
4
B
滑动变阻器接在了A.B两个接线柱上了
0.3
0.75
右
0.26
当小灯泡两端的电压低于额定电压时，实际功率小于额定功率，小灯泡变暗
测量小灯泡正常发光时的电阻
11.略
B
0.65
SS1
SS2
R1
