11.5 练习使用多用电表 —【新教材】人教版（2019）高中物理必修第三册同步练习

11.5
实验：练习使用多用电表
1.甲、乙两同学使用多用电表欧姆挡测同一个电阻时，他们都把选择开关旋到“×100”挡，并能正确操作．他们发现指针偏角太小，于是甲把选择开关旋到“×1
k”挡，乙把选择开关旋到“×10”挡，但乙重新调零，而甲没有重新调零．则以下说法正确的是(　　)
A．
甲选挡错误，而操作正确
B．
乙选挡正确，而操作错误
C．
甲选挡错误，操作也错误
D．
乙选挡错误，而操作正确
2.用多用电表探测下图所示黑箱发现：用直流电压挡测量，E、G两点间和F、G两点间均有电压，E、F两点间无电压；用欧姆挡测量，黑表笔(与电表内部电源的正极相连)接E点，红表笔(与电表内部电源的负极相连)接F点，阻值很小，但反接阻值很大．那么，该黑箱内元件的接法可能是下图中的(　　)
A．
B．
C．
D．

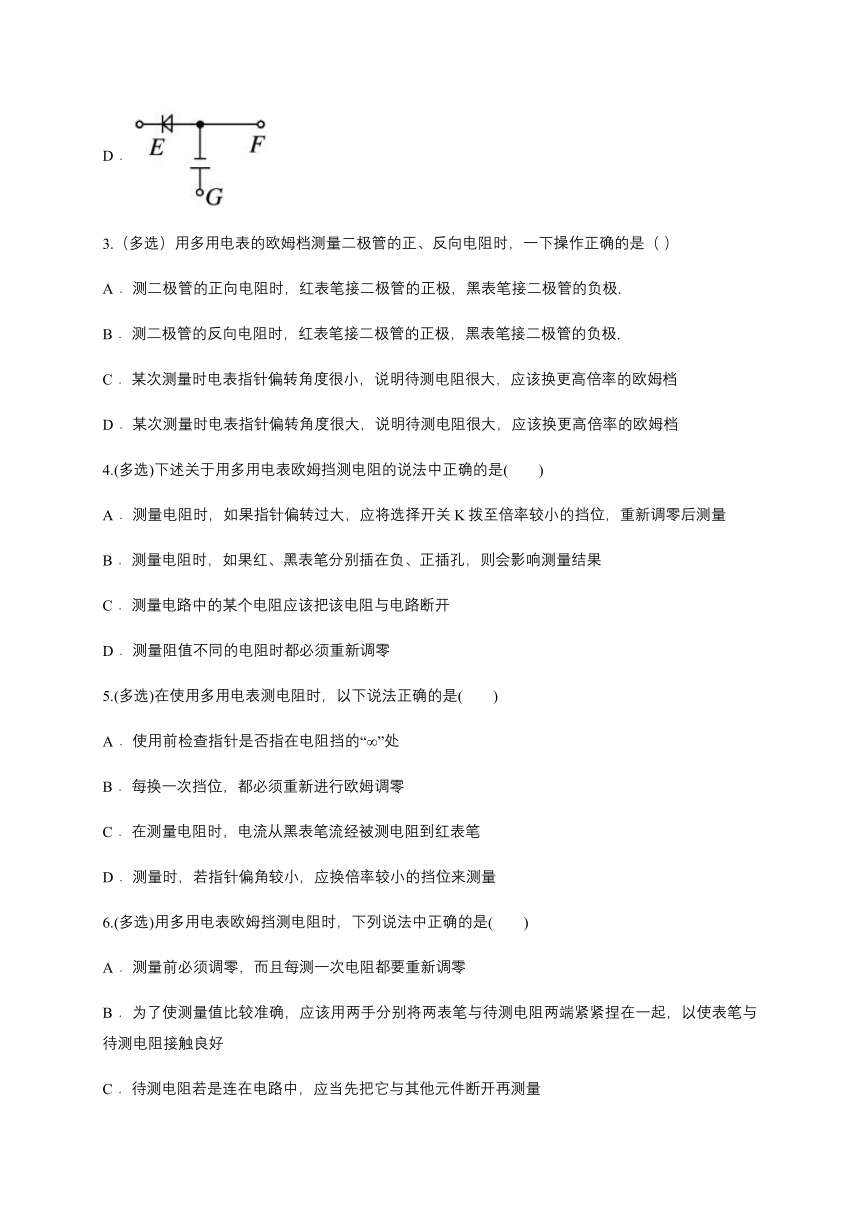

3.（多选）用多用电表的欧姆档测量二极管的正、反向电阻时，一下操作正确的是（
）
A．
测二极管的正向电阻时，红表笔接二极管的正极，黑表笔接二极管的负极.
B．
测二极管的反向电阻时，红表笔接二极管的正极，黑表笔接二极管的负极.
C．
某次测量时电表指针偏转角度很小，说明待测电阻很大，应该换更高倍率的欧姆档
D．
某次测量时电表指针偏转角度很大，说明待测电阻很大，应该换更高倍率的欧姆档
4.(多选)下述关于用多用电表欧姆挡测电阻的说法中正确的是(　　)
A．
测量电阻时，如果指针偏转过大，应将选择开关K拨至倍率较小的挡位，重新调零后测量
B．
测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果
C．
测量电路中的某个电阻应该把该电阻与电路断开
D．
测量阻值不同的电阻时都必须重新调零
5.(多选)在使用多用电表测电阻时，以下说法正确的是(　　)
A．
使用前检查指针是否指在电阻挡的“∞”处
B．
每换一次挡位，都必须重新进行欧姆调零
C．
在测量电阻时，电流从黑表笔流经被测电阻到红表笔
D．
测量时，若指针偏角较小，应换倍率较小的挡位来测量
6.(多选)用多用电表欧姆挡测电阻时，下列说法中正确的是(　　)
A．
测量前必须调零，而且每测一次电阻都要重新调零
B．
为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好
C．
待测电阻若是连在电路中，应当先把它与其他元件断开再测量
D．
使用完毕应当拔出表笔，并把选择开关旋到“OFF”挡或交流电压最高挡

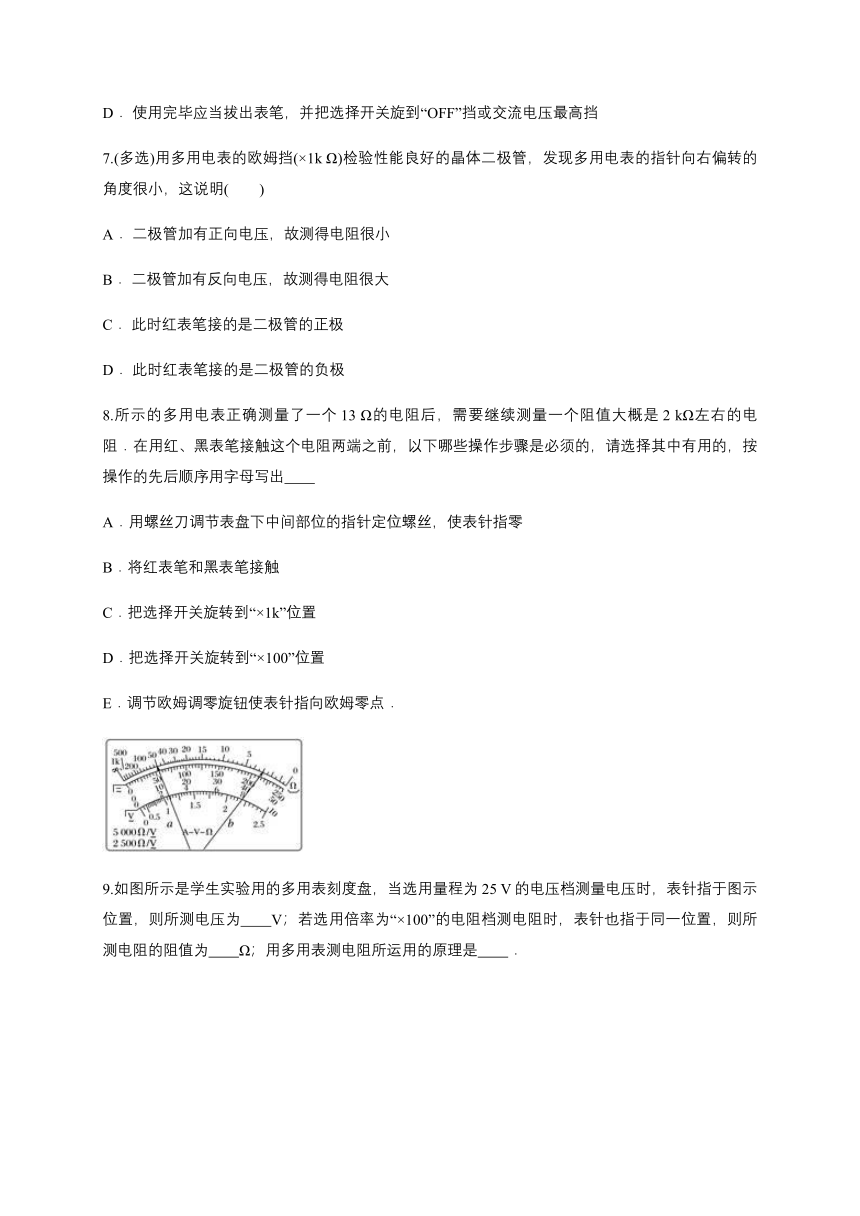

7.(多选)用多用电表的欧姆挡(×1k
Ω)检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明(　　)
A．
二极管加有正向电压，故测得电阻很小
B．
二极管加有反向电压，故测得电阻很大
C．
此时红表笔接的是二极管的正极
D．
此时红表笔接的是二极管的负极
8.所示的多用电表正确测量了一个13
Ω的电阻后，需要继续测量一个阻值大概是2
kΩ左右的电阻．在用红、黑表笔接触这个电阻两端之前，以下哪些操作步骤是必须的，请选择其中有用的，按操作的先后顺序用字母写出　　
A．用螺丝刀调节表盘下中间部位的指针定位螺丝，使表针指零
B．将红表笔和黑表笔接触
C．把选择开关旋转到“×1k”位置
D．把选择开关旋转到“×100”位置
E．调节欧姆调零旋钮使表针指向欧姆零点．

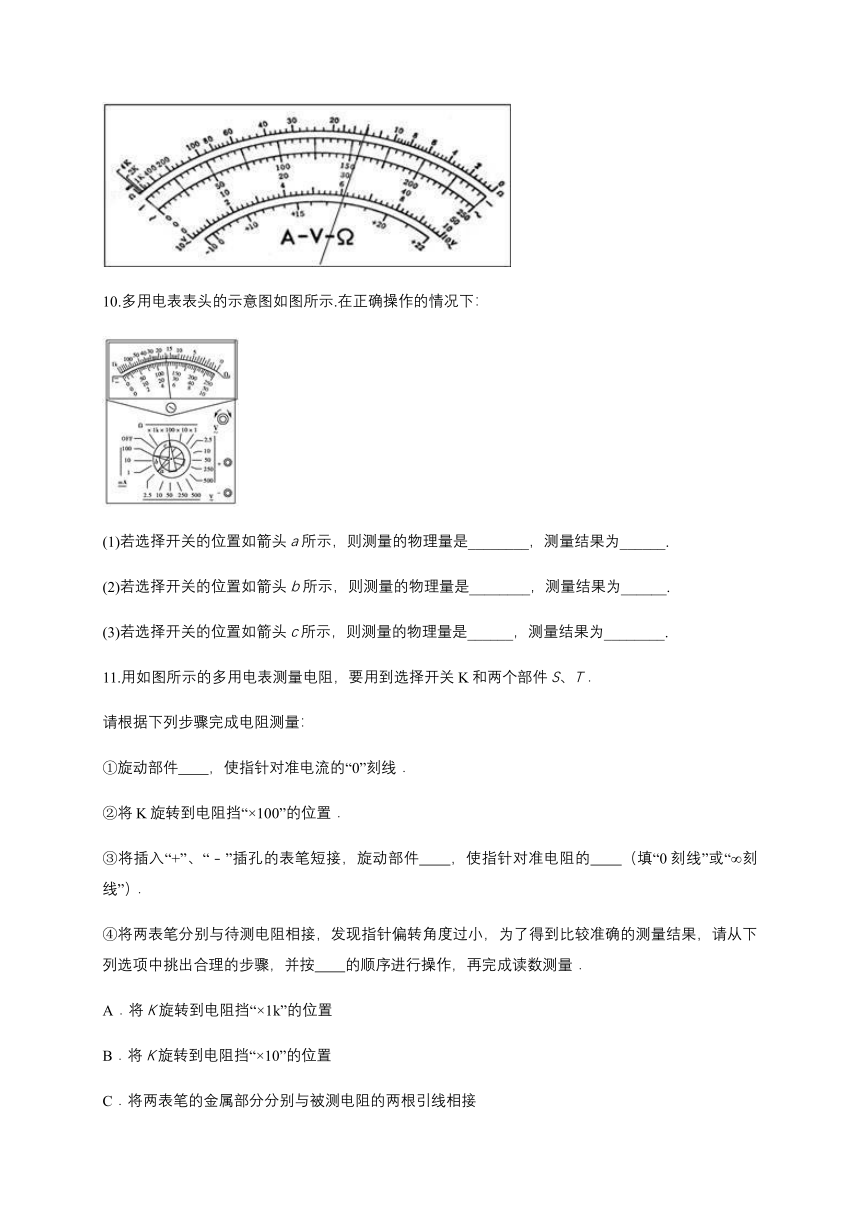

9.如图所示是学生实验用的多用表刻度盘，当选用量程为25
V的电压档测量电压时，表针指于图示位置，则所测电压为　　V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为　　Ω；用多用表测电阻所运用的原理是　　．
10.多用电表表头的示意图如图所示.在正确操作的情况下：
(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为______.
(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为______.
(3)若选择开关的位置如箭头c所示，则测量的物理量是______，测量结果为________.
11.用如图所示的多用电表测量电阻，要用到选择开关K和两个部件S、T．
请根据下列步骤完成电阻测量：
①旋动部件　　，使指针对准电流的“0”刻线．
②将K旋转到电阻挡“×100”的位置．
③将插入“+”、“﹣”插孔的表笔短接，旋动部件　　，使指针对准电阻的　　（填“0刻线”或“∞刻线”）．
④将两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，请从下列选项中挑出合理的步骤，并按　　的顺序进行操作，再完成读数测量．
A．将K旋转到电阻挡“×1k”的位置
B．将K旋转到电阻挡“×10”的位置
C．将两表笔的金属部分分别与被测电阻的两根引线相接
D．将两表笔短接，旋动合适部件，对电表进行校准．
12.如图所示为J0411多用电表示意图
．
其中A、B、C为三个可调节的部件．某同学在实验室中用它测量一阻值约为1～3
kΩ的电阻．他测量的操作步骤如下：
（1）调节可调部件　　，使电表指针指向　　．
（2）调节可调部件B，使它的尖端指向　　位置．
（3）将红黑表笔分别插入正负插孔中，两笔尖相互接触，调节可动部件　　，使电表指针指向欧姆零刻度位置．
（4）将两只表笔分别与待测电阻两端相接，进行测量读数．
（5）换测另一阻值为20～25
kΩ的电阻时，应调节B，使它的尖端指向“×1k”的位置，此时还必须重复步骤　　，才能进行测量，若电表读数如图所示，则该待测电阻的阻值是　　．
13.某同学在做多用电表测电阻的实验中：
（1）测量某电阻时，用“×10
Ω”档时发现指针偏转角度过大，他应该换用“　　”档（填“×
1
Ω”或“×100
Ω”），换档后，在测量前先要　　．
（2）如图所示，A、B、C是多用表在进行不同测量时，转换开关分别指示的位置，D是多用表表盘指针在测量时的偏转位置．
若是用A档测量，指针偏转如D，则读数为　　；
若是用B档测量，指针偏转如D，则读数为　　；
若是用C档测量，指针偏转如D，则读数为　　．
14.在黑箱内有一由四个阻值相同的电阻构成的串、并联电路，黑箱面板上有三个接线柱1、2和3.用欧姆表测得1、2接线柱之间的电阻为1
Ω，2、3接线柱之间的电阻为1.5
Ω，1、3接线柱之间的电阻为2.5
Ω.
(1)在图所示的虚线框中画出黑箱中的电阻连接方式；
(2)如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻为__________
Ω.
答案解析
1.【答案】D
【解析】使用多用电表的欧姆挡测量电阻，进行换挡时一定要先进行欧姆调零，再测量；同时为了减小误差，要尽量使指针指在中间刻度附近，即要合理地选择倍率挡位．
2.【答案】B
【解析】由E、G两点之间与F、G之间有电压，说明黑箱内有电源，且电源一定与G相连．因为利用欧姆表测量E、F两点的电阻时，正、反向的电阻区别比较大，说明E、F两点间有二极管，且E端接二极管的正极．由以上的分析可得黑箱内的元件接法为B.
3.【答案】BC
【解析】欧姆档的红表笔，内部接电源的负极，故测二极管的正向电阻时，红表笔接二极管的负极，黑表笔接二极管的正极.
测二极管的反向电阻时，红表笔接二极管的正极，黑表笔接二极管的负极，选项A错误，B正确；某次测量时电表指针偏转角度很小，说明待测电阻很大，应该换更高倍率的欧姆档，然后调零后再测，选项C正确，D错误.
4.【答案】AC
【解析】　为了使电阻的测量尽可能的准确，应使指针尽可能指在中央刻度附近，所以欧姆挡更换规律为“大小，小大”，即当指针偏角较大时，表明待测电阻较小，应换较小的挡位，反之应换较大的挡位，选项A正确.测量电阻一定要断电作业，选项C正确.每次换挡一定要进行欧姆调零，但测不同的电阻不一定换挡，故选项D错误.测量电阻时，如果红、黑表笔插错插孔，不符合规范，但不会影响测量结果，选项B错误.
5.【答案】ABC
【解析】指针偏角小，示数大，应换用倍率大的挡位重新测量，故D错误．
6.【答案】CD
【解析】测量电阻时，如果没有换挡一般不需要重新调零，所以A不正确；测量电阻时如果用两手分别与待测电阻两端紧紧捏在一起，相当于人体和电阻并联，测量值比真实值会偏小，所以B错误．
7.【答案】BC
【解析】　用欧姆挡进行检查，指针向右偏转的角度很小，说明电阻值接近无穷大，二极管加有反向电压.而欧姆表的红表笔是和电源负极相连，二极管不导通，说明红表笔接的是二极管正极.
8.【答案】D、B、E
【解析】欧姆表每次使用应该先选档位，然后欧姆调零，最后测量，欧姆表指针指在中间附近时，读数最准确，故即先选“×100
Ω”挡，欧姆调零，测量读数；最后旋到交流最大挡，防止漏电，故在用红、黑表笔接触这个电阻两端之前，操作步骤必须的是：选档和欧姆调零．故有用的操作顺序为：D、B、E．
9.【答案】15.5
1400
闭合电路欧姆定律
【解析】电压档选择25
V，测电压的最上面一排数据每格代表0.1
V，则所测电压U=155×
0.1
V=15.5
V．
电阻的阻值R=14×100
Ω=1400
Ω，多用电表测电阻运用的原理是闭合电路欧姆定律．
10.【答案】　(1)直流电压　1.25
V　(2)直流电流　50
mA
(3)电阻　1
700
Ω
【解析】　(1)选择开关位置在a，测量的物理量是直流电压，其量程为2.5
V，精度为0.05
V，读数到本位，测量结果为1.25
V.
(2)选择开关位置在b，测量的物理量是直流电流，其量程为100
mA，精度为2
mA，读数到本位，测量结果为50
mA.
(3)选择开关位置在c，测量的物理量是电阻，其倍率为×100，测量结果为17×100
Ω＝1
700
Ω.
11.【答案】①S③T0刻线
④ADC
【解析】首先要对表盘机械校零，所以旋动部件是S．接着是欧姆调零，将“十”、“﹣”插孔的表笔短接，旋动部件T，让表盘指针指在最右端电阻的零刻度处．当两表笔分别与待测电阻相接，发现指针偏转角度过小，为了得到比较准确的测量结果，必须将指针在中间刻度附近，所以要将倍率调大．原因是指针偏转小，则说明刻度盘值大，现在要指针偏大即刻度盘值要小，则只有调大倍率才会实现，所以正确顺序ADC.
12.【答案】（1）A
表盘左边的零刻度
（2）“×100
Ω”挡
（3）C
（5）
（3）
22
kΩ．
【解析】解：（1）多用电表的使用首先进行机械调零：调节可调部件A，使电表指针停在表盘左边的零刻度的位置；
（2）选择合适的档位：因电阻1～3
kΩ，为使指针指在中央刻度附近选择×100
Ω即可．
（3）选档后进行欧姆调零：将红、黑表笔分别插入“+”、“﹣”插孔，笔尖相互接触，调节可调部件C，使电表指针指向表盘右边的欧姆挡零刻线位置．
（5）换测另一阻值为20～25
kΩ的电阻时，应调节B，使它的尖端指向“×1k”的位置，此时还必须重新进行欧姆调零，即重复步骤（3），图示读数为：22×103Ω=22
kΩ．
13.【答案】（1）×1，重新调零
（2）1.3×103Ω，6.40
mA，32.0
V
【解析】（1）指针偏角过大，说明待测电阻阻值较小，为了准确要换“”挡，然后重新调零．
（2）若用A挡，是测电阻，读数为13×100
Ω=1.3×103Ω
若用B挡，是测电流，读数为32.0×=6.40
mA
若用C挡，是测电压，读数为32.0×=32.0
V
14.【答案】(1)　(2)0.6
【解析】(1)三次测量电阻不同，三个接线柱里电阻连接肯定不是对称关系，电阻连接方式如图所示，每个电阻为1
Ω.
(2)如果将1、3接线柱用导线连接起来，1、2接线柱之间的电阻可等效为1
Ω电阻和1.5
Ω电阻并联，阻值为0.6
Ω.
